Joustava laajennusliitos putkilinjan lämpösiirtymän kompensointiin ja tärinän vaimennukseen

Putkilinjojen laajennusliitokset ovat joustavia komponentteja, jotka asennetaan putkijärjestelmiin, jotka vaimentavat lämpölaajenemisen ja -kutistumisen aiheuttamia mittamuutoksia sekä vaimentavat tärinää, vähentävät melua ja kompensoivat pieniä asennusvirheitä. Ilman paisuntaliitoksia lämpökasvu pitkien putkien aikana aiheuttaisi valtavan jännityksen, joka voi vahingoittaa pumppuja, venttiileitä, suuttimia ja itse putkea.Yangzhou Tianshunin putkitekniikkavalmistaa kolmea pääsarjaa liikuntasaumoja – metallipalkkeja, kumia ja kangasta – joista jokainen on suunniteltu erityisiä paineita, lämpötiloja ja materiaaliolosuhteita varten.

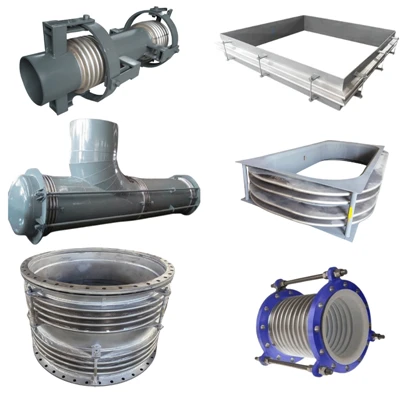

Metallipalkeiden laajennusliitokset

Metalliset laajennusliitokset, joita kutsutaan myös paljeliitoksiksi, on rakennettu yhdestä tai useammasta kierteisestä ruostumattomasta teräksestä valmistetun palkeen elementistä yhdistettynä päätyliittimiin, kuten laippoihin, hitsauspäihin tai kierreliitoksiin. Ne on suunniteltu paineistetuille putkistojärjestelmille ja ne voivat vaimentaa aksiaali-, sivu- ja kulmaliikettä yksitellen tai yhdistelmänä.

Kokoonpanot vaihtelevat yksinkertaisista yksiakselisista yksiköistä monimutkaisiin sidottuihin, yleisiin, saranoituihin ja painetasapainotettuihin malleihin, jotka sisältävät paineen työntövoimaa tai rajoittavat liikettä tietyille tasoille. Palkeet on yleensä valmistettu ruostumattomasta 304-, 321- tai 316L-teräksestä, ja korroosiota tai korkeita lämpötiloja varten on saatavana runsaasti seostettuja vaihtoehtoja, kuten Inconel tai Hastelloy. Painearvot kattavat täyden alipaineen useisiin satoihin baariin halkaisijasta ja palkeiden kerrosten lukumäärästä riippuen.

Kumilaajennukset

Kumipaisuntaliitokset tarjoavat kevyen, tärinää vaimentavan vaihtoehdon metalliyksiköille matalapainesovelluksissa. Ne on valmistettu vahvistetusta synteettisestä kumista, kuten EPDM-, NBR-, neopreenistä tai PTFE-vuoratuista vaihtoehdoista, ja ne vaimentavat lämpöliikettä, vähentävät rakenteen aiheuttamaa melua ja kompensoivat putkien ja laitteiden välistä kohdistusvirhettä. Niitä käytetään laajalti vedenkäsittelyssä, LVI-asemissa, pumppuasemissa ja kemikaalien siirtolinjoissa, joissa korroosionkestävyys ja iskunvaimennus ovat etusijalla.

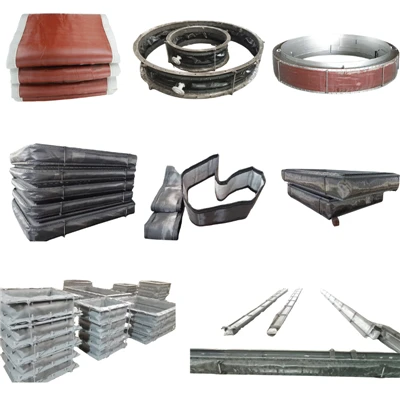

Kankaan laajennussaumat

Kangas- tai ei-metalliset liikuntasaumat on suunniteltu ensisijaisesti matalapaineisiin kanava- ja savukaasujärjestelmiin, jotka toimivat korkeissa lämpötiloissa. Ne koostuvat useista kerroksista korkean lämpötilan kankaita, eriste- ja tiivistemateriaaleja, jotka on kehystetty metalli- tai teräsrakenteilla. Kangasliitokset, jotka pystyvät absorboimaan suuria määriä aksiaalista, lateraalista ja kulmaliikettä erittäin pienellä reaktiovoimalla, ovat yleisiä voimalaitoksissa, jäte-energialaitoksissa, sementtiuuneissa ja teollisissa poistojärjestelmissä, jotka toimivat 1 000 °C:seen asti ja sitä korkeammalla sopivalla eristyksellä.

Tärkeimmät tekniset tiedot ja räätälöity suunnittelu

Liikuntasaumavalikoimamme kattaa nimellishalkaisijat DN25 (1 tuuma) DN4000 (160 tuumaa) ja suuremmat mukautetuille kangasyksiköille. Tavalliset kasvotusten mitat noudattavat alan yleisiä normeja, ja räätälöidyt pituudet, siirtokapasiteetit ja päätykokoonpanot valmistetaan tilauksesta. Jokainen liitos on hydrostaattisesti testattu ja syklitestattu soveltuvin osin, ja materiaalin täydellinen jäljitettävyys kelasta valmiiseen kokoonpanoon.

Kaikki liikuntasaumat on suunniteltu ja valmistettu kansainvälisten standardien mukaan, mukaan lukien EJMA, ASME B31.1, ASME B31.3, EN 14917 ja GB/T 12777. Meillä on myös ISO 9001:2015 -sertifikaatti ja voimme toimittaa CE-merkittyjä yksiköitä Euroopan markkinoille.

Integrointi putkitukijärjestelmien kanssa

Liikuntaliitokset määritetään lähes aina osana täydellistä putkiston joustavuusanalyysiä, ja ne toimivat yhdessä jousitukien ja jäykkien putkitukien kanssa sekä liikkeen että kuormituksen ohjaamiseksi. Linjoilla, joilla on merkittävä pystysuora lämpökasvu, säädettävät jousiripustimet tai vakiojousiripustimet kantavat putken painon, kun taas liikuntasauma absorboi aksiaalisen ja sivuttaissiirtymän. Järjestelmiin, jotka ovat alttiina dynaamisille tapahtumille, kuten vesivasaralle tai seismiselle kuormitukselle, hydrauliset vaipat asennetaan usein rinnakkain paisuntaliitosten kanssa äkillisen liikkeen hillitsemiseksi ja asteittaisen lämmön siirtymisen mahdollistamiseksi.

Täysi tuotevalikoimamme sisältää myös putkikenkätuet, esieristetyt putkituet kryogeenisille ja korkean lämpötilan linjoille sekä täydellisen valikoiman jousiripustimia ja -tukia, joiden avulla asiakkaat voivat hankkia liikuntasaumat ja niihin liittyvät tukilaitteistot yhdeltä valmistajalta.

Sovellukset eri toimialoilla

Liikuntasaumoja on käytännössä kaikilla prosessiteollisuuden aloilla: sähköntuotanto (lämpö, ​​ydinvoima, uusiutuva), öljyn ja kaasun tuotanto (jalostamot, putkistot, LNG-terminaalit), veden ja jäteveden käsittely, petrokemian ja lääketehtaat, kaivos- ja mineraalienjalostus, elintarvike- ja juomatuotanto, kaukolämpö ja LVI-järjestelmät.

Laatu ja palvelu

Jokainen laajennussauma käy läpi painetestauksen ja mittatarkastuksen ennen lähettämistä 35 000 m²:n tuotantolaitoksestamme Jiangsusta, Kiinasta. Suunnittelutiimimme tukee asiakkaita liikelaskelmissa, materiaalinvalintaohjeissa ja räätälöidyn suunnittelun arvioinnissa. Normaali toimitusajat ovat kahdesta neljään viikkoon koosta ja monimutkaisuudesta riippuen, ja kiireiset tilaukset voidaan ottaa vastaan ​​etukäteen sovittaessa. Yli 14 vuoden kokemuksella putkistokomponenttien toimittamisesta yli 45 maahan palvelemme EPC-urakoitsijoita, suunnittelutoimistoja ja loppukäyttäjiä maailmanlaajuisesti.

Usein kysytyt kysymykset

Millainen liikuntasauma minun pitäisi valita - metalli, kumi vai kangas?

Valitse paineen, lämpötilan ja materiaalin perusteella. Metalliset paljeliitokset kestävät korkeaa painetta ja laajaa lämpötila-aluetta ja ovat prosessiputkiston oletusarvoja. Kumiliitokset ovat erinomaisia ​​tärinänvaimennuksen ja korroosionkestävyyden suhteen vedessä ja miedoissa kemikaaleissa. Kangasliitoksia käytetään halkaisijaltaan suuriin, matalapaineisiin ja korkean lämpötilan kanaviin, kuten savukaasu- ja pakokaasujärjestelmiin.

Mitä liikkeitä liikuntasauma voi absorboida?

Suunnittelusta riippuen liikuntasaumat voivat absorboida aksiaalista (puristus/venytys), lateraalista (pystysuoraan) ja kulmaliikettä (kierto) joko yksittäin tai yhdistelmänä. Yksittäiset palkeyksiköt käsittelevät ensisijaisesti aksiaalista liikettä, kun taas universaaleja, saranoituja ja kardaanimalleja käytetään sivusuunnassa ja kulmasiirrossa.

Tarvitsenko jousitukia asentaessani liikuntasauman?

Useimmissa tapauksissa kyllä. Liikuntasaumat vaimentavat lämpöliikettä, mutta niitä ei ole suunniteltu kantamaan putken painoa. Säädettävät jousiripustimet tai vakiojousiripustimet tukevat putken ja sisällön kuollutta kuormaa antaen samalla liikuntasauman liikkua vapaasti. Oikea tuen valinta on osa täydellistä putken jännitysanalyysiä.

Mitä standardeja liikuntasaumosi noudattavat?

Metalliset liikuntasaumomme on suunniteltu EJMA-standardien mukaisesti ja ne noudattavat standardeja ASME B31.1, ASME B31.3, EN 14917 ja GB/T 12777. Kumi- ja kangasyksiköt noudattavat soveltuvia ISO-, EN- ja ASTM-standardeja. CE-merkintä ja kolmannen osapuolen tarkastus ovat saatavilla pyynnöstä.

Mikä on laajennusliitoksen tyypillinen käyttöikä?

Käyttöikä riippuu lämpötilasta, paineesta, liikejaksoista, materiaalin korroosiosta ja asennuksen laadusta. Oikein mitoitettu ja asennettu metallipaljeliitos kestää normaalissa teollisessa käytössä tyypillisesti 10-20 vuotta. Kumi- ja kangasliitoksilla on yleensä lyhyempi käyttöikä ja niitä pidetään vaihdettavina kulumisosina. Pyynnöstä voimme toimittaa väsymisjaksotiedot tietyille palkeille.
