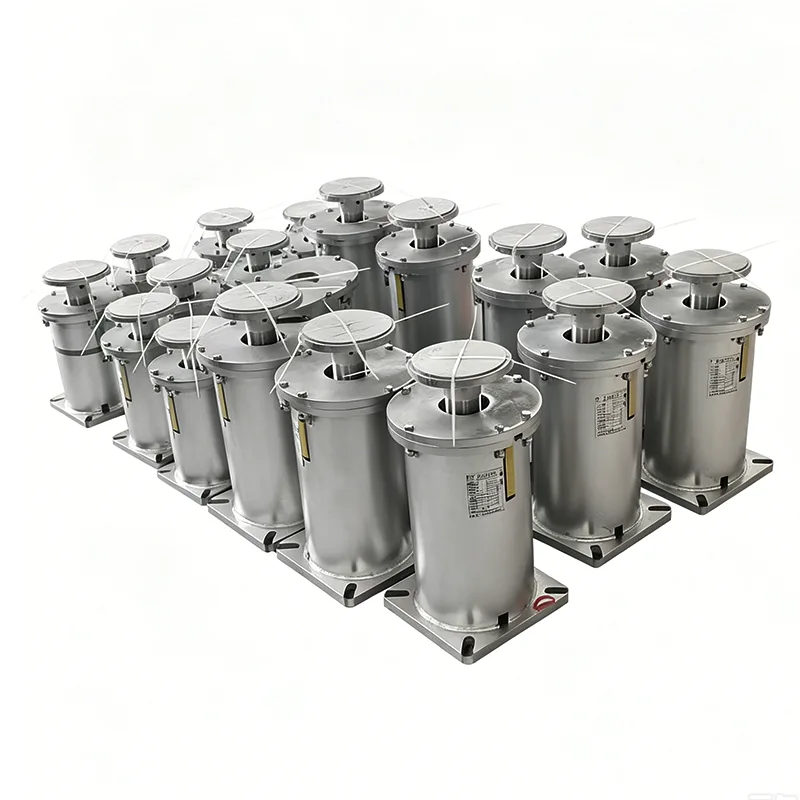

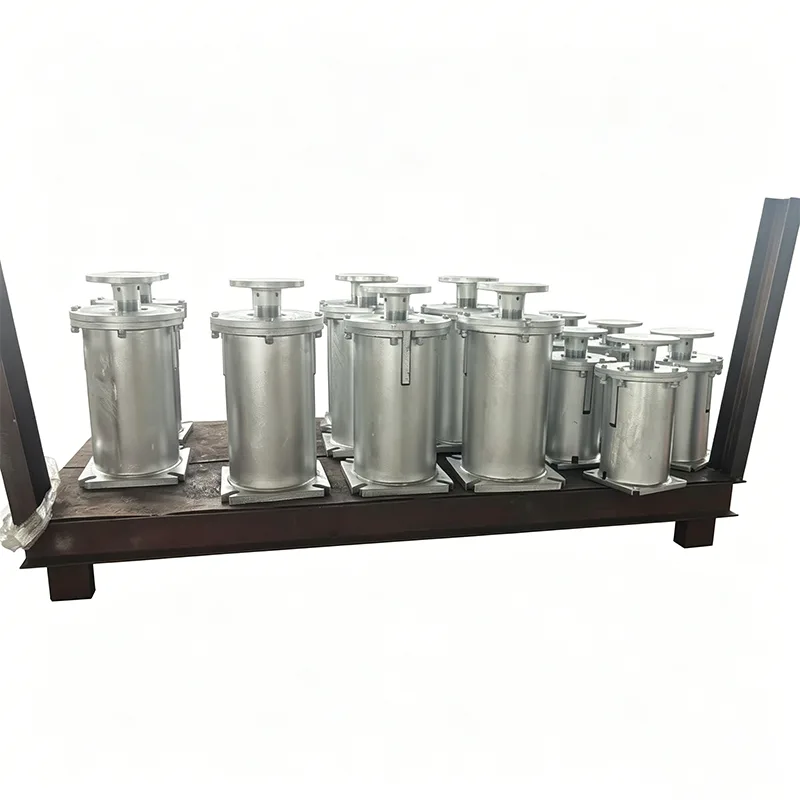

Vuonna 2012 perustettu Yangzhou Tianshun Pipeline Technology Co., Ltd. valmistaa täyden valikoiman tuotteita tiukasti HG/T 20644 -muuttuvien jousitukien ja ripustimet -standardin mukaisesti. Type F Variable Spring Support on perustyyppinen tukituote vakiosarjassa, joka on erityisesti suunniteltu putkistojen pohjatukeen. Sitä käytetään laajalti pienissä ja keskisuurissa syrjäytysputkijärjestelmissä voima-, petrokemian-, metallurgiassa ja muilla aloilla, ja se on yksi tekniikan laajimmin käytetyistä muuttuvajousimalleista.
| Muuttuva jousiripustin tekninen taulukko | Esimerkki |
| Ripustimen tyyppi / kokoonpano | Tyyppi A, B, C, D, E, F, G |
| Jousen koko / nro. | Nro 0 - nro 22 |
| Matkailualue | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Käyttökuorma | 0,2 kN - 400 kN |
| Asennettu kuorma (kylmäkuorma) | kN / kgf |
| Käyttökuorma (kuumakuorma) | kN / kgf |
| Liikkeen suunta | Ylös / alaspäin |
| Vaihtuvuus (%) | ≤ 25 % (vakio) |
| Pintakäsittely | Kuumasink/maalattu |
| Asunnon materiaali | Hiiliteräs (Q235/Q355) |
Tyypin F muuttuva jousituki käyttää pystysuoraa laatikkorakennetta, joka koostuu seuraavista osista:
▶ Pohjalevy: Leveä tukipohjalevy, liitetty perustukseen
▶ Jousisylinteri: sisäänrakennettu sylinterimäinen kierrepuristusjousi
▶ Ylälevy: Kuormalevy, liitetty putken tukeen
▶ Siirtymän osoitinlevy: merkitty kylmän ja kuuman tilan paikoilla
▶ Lukituspultti: Lukittu kuljetuksen ja asennuksen aikana
▶ Korkeudensäätöpultti: Kuorman hienosäätö paikan päällä
Täysin yhteensopiva HG/T 20644 -standardin kanssa, vaihdettavissa muiden valmistajien tuotteisiin
Standardoitu kuorma- ja siirtymäsarja, kätevä suunnitteluinstituutin valintaan
Yhtenäiset asennusmitat, kätevät suunnitteluhankinnoissa
Jousi esipuristettu suunnittelukuorman mukaan, lukittu kylmätilaan
Lukituspultit on irrotettava vain paikan päällä tapahtuvan asennuksen jälkeen, jotta se voidaan ottaa käyttöön
Jousen puristusta ei tarvitse säätää paikan päällä
Pystysuuntainen muotoilu, pieni lattiapinta-ala
Kokonaiskorkeus 200-400mm, sopii ahtaisiin tilanteisiin
Matala painopiste, hyvä vakaus
Jousikokoonpano voidaan vetää ulos ja vaihtaa erikseen
Selkeä siirtymän ilmaisin tarkastuksen aikana
Ei kuluvia osia, huoltovapaa muotoilu
|
Displacement-sarja |
Kuormitusalue |
Kevään numero |
Jäykkyysalue |
Kehon korkeus |
Pohjalevyn koko |
|
30 mm siirtymä |
0,2 kN ~ 22 kN |
00-22 |
0,07 - 7,3 kN/mm |
215mm |
170×120mm |
|
60mm siirtymä |
0,2kN ~ 42kN |
00 ~ 42 |
0,03 - 7,0 kN/mm |
265mm |
170×120mm |
|
90 mm siirtymä |
0,5 kN ~ 65 kN |
01-65 |
0,06 - 7,2 kN/mm |
315 mm |
215×160mm |
|
120mm siirtymä |
0.5kN ~ 90kN |
01-90 |
0,04 - 7,5 kN/mm |
365mm |
215×160mm |
Toteutusstandardi: HG/T 20644-2024Kuorman muutosnopeus: ≤25 % (vakiovaatimus) Jousimateriaali: 50CrVA jousiteräs Kuorimateriaali: Q235BAkorroosionestokäsittely: hiekkapuhallus ruosteenpoisto + epoksisinkkirikas pohjamaali + pintamaali

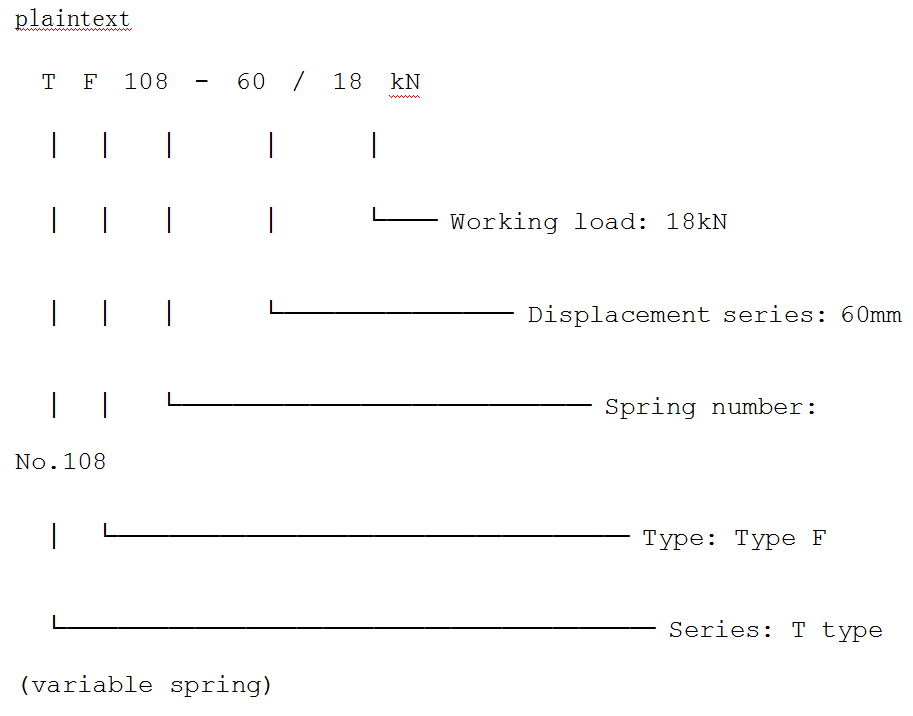

Esimerkki tyypin F muuttuvan jousituen vakiomallikoodaus:
▶ Putkilinjan työkuorma (kN)
▶ Putkilinjan pystysuuntainen lämpösiirtymä (mm)
▶ Siirtymän suunta (ylös/alas)
▶ Ympäristökorroosioluokka
Ammattitaitoinen tiimimme voi tarjota suoraan tarkkoja F-tyypin tuotemalleja antamiesi putkiparametrien perusteella.
▶ Putkilinjan työkuorma: 15 kN
▶ Putkilinjan lämpösiirtymä ylöspäin: 40 mm
1. Määritä siirtymäsarja: 40 mm:n siirtymä, valitse 60 mm:n sarja (varamarginaali)
2. Laske kuuman tilan kuormitus: siirtymä ylöspäin, jousi vapautuu, kuormitus pienenee
3. Tarkista jousen jäykkyystaulukko: valitse jousi nro 106, jäykkyys 0,25 kN/mm
4. Laske kuorman muutos: 40 mm × 0,25 kN/mm = 10 kN muutos
5. Tarkista muutosnopeus: 10 kN / 15 kN = 6,7 % ≤ 25 %, täyttää vaatimukset
F-tyypin muuttuvan jousituen valinta vaikuttaa monimutkaiselta, mutta itse asiassa noudattaa standardeja. Tarjoamme ilmaisen valintapalvelun: sinun tarvitsee antaa vain putkien parametrit, ja me toimitamme tarkat mallit.
|
Sovellusskenaario |
Toimintakunnon ominaisuudet |
Miksi valita tyyppi F |
|
Pohjakerroksen putkistot putkigallerioissa |
Alimman kerroksen putkistot, ei nostopisteitä yläpuolella |
Tue ylöspäin putkigallerian lattiasta |
|
Putkilinjat laitealustoille |
Järjestetty teräsrakenteisille alustoille |
Lepää suoraan alustan teräspalkkien varassa |
|
Pumpun tulo- ja poistoputket |
Siirtymä ≤50mm, vakaa kuorma |
Vakiomalli, edullinen |
|
Kiertovesiputket |
Normaali lämpötila, pieni siirtymä |
Muuttuva jousi täyttää täysin vaatimukset |
|
Paineilmaputket |
Vakaa paine, pieni lämpötilan muutos |
Tyyppi F on kustannustehokkain |
|
Apuhöyryputket |
Keskilämpötila, siirtymä ≤50 mm |
Muuttuva jousi täyttää vaatimukset |
|
Kemialliset liuotinputket |
Normaali lämpötila, ei suuria lämpötilanvaihteluita |
Vakiotyyppi F on universaali |
Erityinen jousitarkastus: 100 %:n kuormitustesti jokaiselle jouselle, tallenna jäykkyyskäyrä
Esipakkausasetus: tarkasti puristettu kylmätilaan tilausvaatimusten mukaan, lukittu
Siirtymän ilmaisimen kalibrointi: osoitinlevyn sijainti ±1 mm tarkkuudella
Korroosionestokäsittely: Sa2.5-luokan hiekkapuhallus, pinnoitteen paksuus ≥80μm
Ulkonäkötarkastus: kattava hitsausten, mittojen ja merkintöjen tarkastus
Varastossa: yleiset mallit (TF030-TF120, 30/60/90 iskutilavuus) varastossa
Nopea toimitus: varastotilaukset toimitetaan 3 päivän sisällä, tilaustilaukset 7-10 päivää
Bulkkihinta: porrastettu hinta suunnittelun irtotavarahankinnoissa
Täydellinen dokumentaatio: jokaisen tuote-erän mukana tulee pätevyystodistus, jousitestiraportti, asennusohjeet
Vapaa valinta: Ammattitaitoiset insinöörit suorittavat valintalaskelman tarkan mallin varmistamiseksi
Piirustus: Toimita vakiomittapiirustukset suunnittelun kanssa
Tekninen tuki: Vastaa erilaisiin asennuksen, käyttöönoton ja käytön kysymyksiin
Laatutakuu: 2 vuoden tuotetakuu, ilmainen vaihto ei-ihmisvaurioille
Hätätilanne: Tarjoa ratkaisuja paikan päällä esiintyviin ongelmiin 24 tunnin sisällä
Varaosat: Varastossa olevat jousikokoonpanot, pultit ja muut kuluvat osat
Type F Variable Spring Support on kemianteollisuuden vakiotuote ja myös tekniikan laajimmin käytetty muuttuva jousimalli. Olemme keskittyneet vakiosarjatuotantoon 14 vuoden ajan, tuotteiden vakaalla laadulla ja oikea-aikaisella toimituksella, ja palvelleet suunnitteluprojekteja yli 40 maassa ympäri maailmaa. Valitse vakiotyyppi F, valitse luotettavuus ja käyttömukavuus.
