Energiateollisuuden putkistojärjestelmät toimivat monimutkaisissa työolosuhteissa, joille on yleensä ominaista korkea lämpötila ja korkea paine, syttyvät ja räjähtävät aineet sekä pitkät jatkuvat käyttöajat. Putkilinjan tukien rikkoutuminen voi johtaa putkilinjan repeytymiseen, välineiden vuotamiseen ja jopa vakaviin turvallisuusonnettomuuksiin.

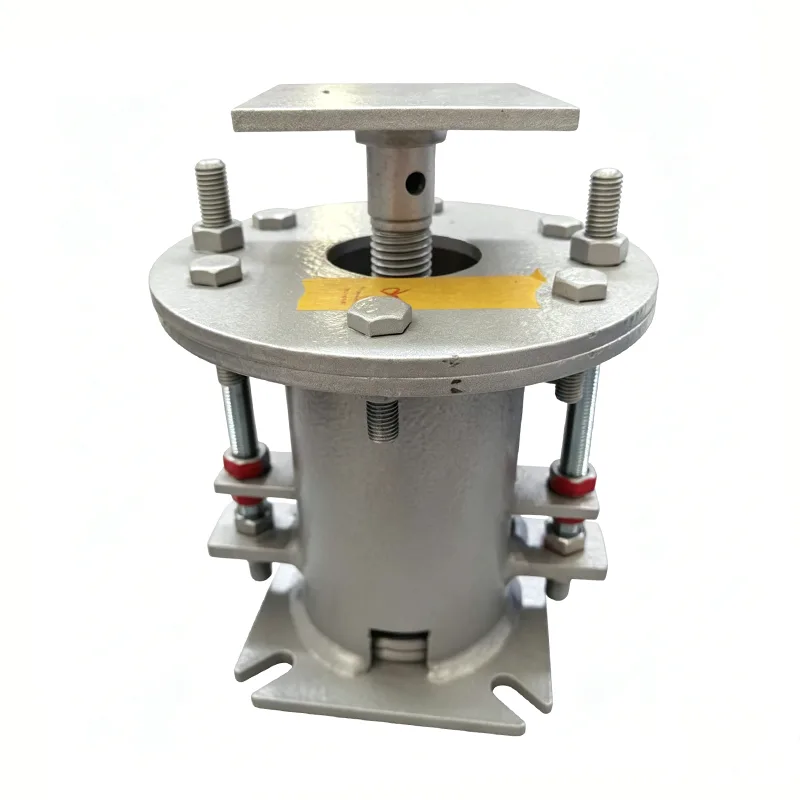

Energy Industry Variable Spring Support on erityisesti energiateollisuudelle suunniteltu joustava putkistotukilaite. Se ylläpitää vakaata suorituskykyä äärimmäisissä työolosuhteissa ja varmistaa energialaitosten turvallisen ja luotettavan toiminnan.
Energiateollisuuden muuttuva jousituki vaimentaa putkilinjojen lämpösiirtymiä, jotka johtuvat lämpötilan muutoksista jousien elastisen muodonmuutoksen kautta, kantaen samalla putkilinjan omapainon ja lisäkuormituksia.
Yangzhou Tianshun Pipeline, jolla on 14 vuoden kokemus putkistojen tukijärjestelmien palvelemisesta energiateollisuudessa, on menestyksekkäästi soveltanut tuotteitaan yli 300 energiaprojektiin maailmanlaajuisesti, mukaan lukien kriittiset infrastruktuurit, kuten lämpövoimalat, ydinvoimalat, LNG-terminaalit ja pitkän matkan maakaasuputket.
| Muuttuva jousiripustin tekninen taulukko | Esimerkki |
| Ripustimen tyyppi / kokoonpano | Tyyppi A, B, C, D, E, F, G |
| Jousen koko / nro. | Nro 0 - nro 22 |
| Matkailualue | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Käyttökuorma | 0,2 kN - 400 kN |
| Asennettu kuorma (kylmäkuorma) | kN / kgf |
| Käyttökuorma (kuumakuorma) | kN / kgf |
| Liikkeen suunta | Ylös / alaspäin |
| Vaihtuvuus (%) | ≤ 25 % (vakio) |
| Pintakäsittely | Kuumasink/maalattu |
| Asunnon materiaali | Hiiliteräs (Q235/Q355) |
▶ Erittäin luotettava rakenne: Kaikki kriittiset komponentit käyttävät redundanttia rakennetta, jonka turvallisuuskerroin on vähintään 1,6-kertainen.
▶ Laaja lämpötilan mukautuvuus: Toimii normaalisti äärimmäisissä lämpötiloissa -196 ℃ - +600 ℃.
▶ Erinomainen väsymiskestävyys: Jouset ovat läpäisseet 150 000 väsymisjaksoa täyttääkseen energialaitosten pitkän aikavälin jatkuvan toiminnan vaatimukset.
▶ Korkea kuormitustarkkuus: Ennen toimitusta suoritetaan kolme kuormakalibrointia, virhe hallinnassa ±5 %:n sisällä.
▶ Löystymistä estävä ja seisminen rakenne: Kaksi löystymistä estävää rakennetta, joka kestää magnitudin 8 maanjäristyksiä ja laitteiden tärinää.
▶ On-Line-säädettävyys: Varustettu erillisellä säätömekanismilla kuormituksen hienosäätöä varten ilman sammutusta.
|
Vertailukohde |
Yleiskäyttöinen muuttuva jousituki |
Energiateollisuuden muuttuva jousituki |
|
Suunnittelun turvallisuustekijä |
1,2-1,4 kertaa |
≥1,6 kertaa |
|
Käyttölämpötila-alue |
-40 ℃ ~ +450 ℃ |
-196 ℃ ~ +600 ℃ |
|
Väsymys Elämä |
50 000-100 000 sykliä |
≥150 000 sykliä |
|
Löystymistä estävä muotoilu |
Yksi mutteri löystymisenesto |
Kaksi löystymistä estävää + lukkolevyä |
|
Tarkastusstandardi |
Näytteenottotarkastus |
100 % täysi tarkastus + valinnainen kolmannen osapuolen tarkastus |
|
Sovellettavat työolosuhteet |
Yleiset teollisuusympäristöt |
Äärimmäiset olosuhteet energiateollisuudessa |
Energiateollisuuden muuttuvaa jousitukea käytetään laajasti eri energialaitosten putkistojärjestelmissä:
▶ Lämpövoimalaitosten päähöyryputket, syöttövesiputket ja savukaasu-/ilmakanavat
▶ Perinteiset saari- ja ydinsaariapuputkijärjestelmät ydinvoimalaitoksissa
▶ Kryogeeniset putkistot LNG-terminaaleissa ja kaasutusasemissa
▶ Pitkän matkan maakaasuputkien asemat ja venttiilikammiot
▶ Tuulipuistojen hydrauli- ja voiteluöljyputket
▶ Lämmönsiirtoöljyputket aurinkolämpövoimaloissa
Olemme ottaneet käyttöön tiukan erityisen laadunvalvontaprosessin energiatuotteille varmistaaksemme, että jokainen energiateollisuuden muuttuva jousituki täyttää alan korkeimmat standardit:
▶ Raaka-aineen saapumisen tarkastus: Jokaisen teräserän mukana on alkuperäinen materiaalitodistus, ja se käy läpi spektrianalyysin ja mekaanisten ominaisuuksien testauksen.
▶ Jousen valmistuksen ohjaus: Valmistettu CNC-jousikelauskoneilla, jokaiselle jousielle suoritetaan kolme täyttä puristustestiä.
▶ Hitsauksen laadunvalvonta: Sertifioidut hitsaajat suorittavat kaikki hitsausprosessit, ja niille tehdään 100 % ainetta rikkomaton testi (NDT).
▶ Valmiin tuotteen suorituskyvyn testaus: Jokaiselle yksikölle suoritetaan täyden iskun kuormitustesti ja siirtymäkalibrointi.
▶ Lopullinen kuljetusta edeltävä tarkastus: Täydelliset laatusertifiointiasiakirjat myönnetään, mukaan lukien materiaaliraportit, testiraportit ja vaatimustenmukaisuustodistukset.
Laadunhallintajärjestelmämme on sertifioitu ISO 9001:2015 -standardin mukaan, ja kaikki tuotteemme ovat kansainvälisten standardien mukaisia, mukaan lukien CE, API ja ASME.
▶ Ilmainen putkilinjan jännitysanalyysi ja tuki-/ripustimen valintalaskenta
▶ Räätälöidyt suunnittelupalvelut tietyille energiaprojekteille
▶ Asennusopastus ja käyttöönottopalvelut paikan päällä
▶ Säännölliset tarkastus- ja huoltopalvelut
▶ Hätävaraosien toimitus 24 tunnin asiakaspalvelulla
Tarkempia tietoja energiateollisuuden muuttuvasta jousituesta tai teknisestä valinnasta projektiisi saat ottamalla yhteyttä ammattitaitoiseen myyntitiimiimme.
