Tarkkuus vakiojousiripustin suurelle putkilinjalle tasaisella kuormituksella

Vakiojousiripustimet, joita kutsutaan myös vakiokuormituksiksi jousituiksi tai vakiovoimatuiksi, tuottavat lähes tasaisen tukivoiman koko putken liikealueella. Nämä yksiköt on suunniteltu erityisesti putkistojärjestelmiin, joissa on huomattava pystysuora lämpösiirtymä, jossa muuttuvat jousituet aiheuttaisivat liiallista kuormituksen vaihtelua ja siirtävät ei-toivottua rasitusta liitettyihin laitteisiin ja putkistoihin.

Kuorma-siirtymäkäyrä, joka saadaan vakiojousituen/ripustimen tyyppitestistä. Vaaka-akseli tarkoittaa siirtymää, kun taas pystyakseli edustaa kuormaa. Käyrä pysyy suunnilleen vaakasuorassa koko työmatkan ajan, mikä osoittaa, että tukivoima pysyy olennaisesti vakiona putkiston taipuessa lämpölaajenemisen ja -kutistumisen vuoksi.

Tämä tyyppitesti varmistaa vakiojousiyksiköiden kuormituksen pysyvyyden, täyden liikkeen vakauden ja toimintavarmuuden. Kaikille tuotantoyksiköille suoritetaan kuormituskalibrointi ennen toimitusta, ja kuorman poikkeama säädetään ±6 %:n sisällä standardien ANSI/MSS-SP-58-2018 ja NB/T47038-2013 mukaisesti.

Nämä tuotteet soveltuvat teollisuusputkijärjestelmiin, joissa on suuri lämpösiirtymä, mukaan lukien päähöyryputket ja muut korkean lämpötilan ja korkeapaineiset putkistot.

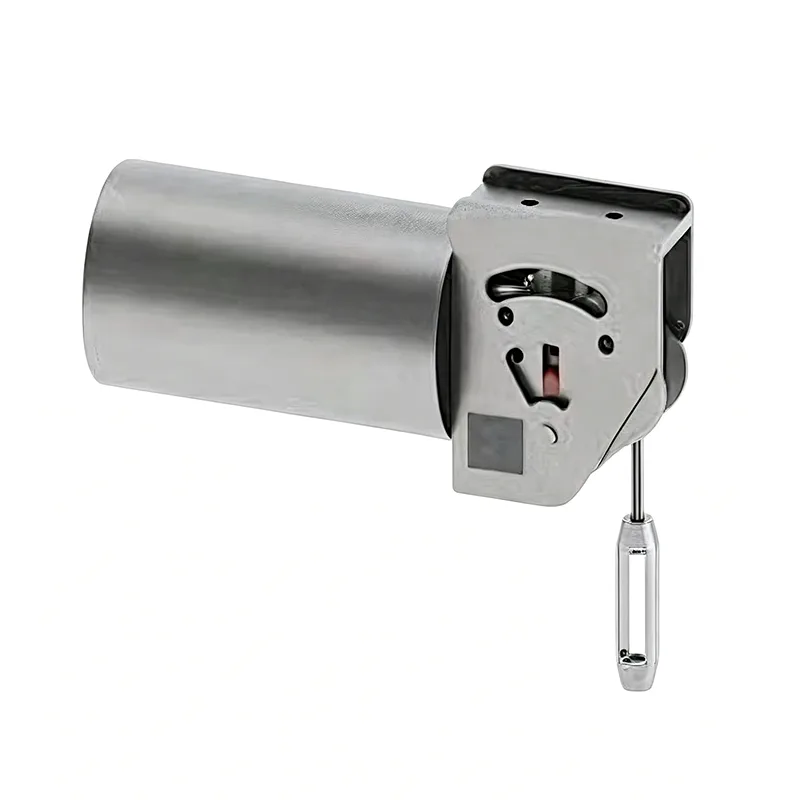

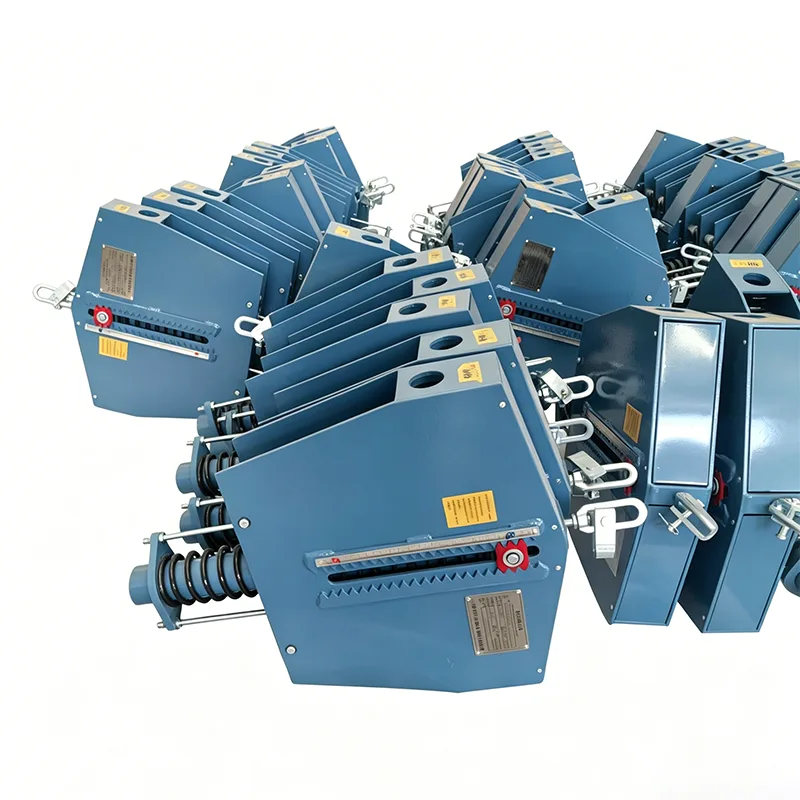

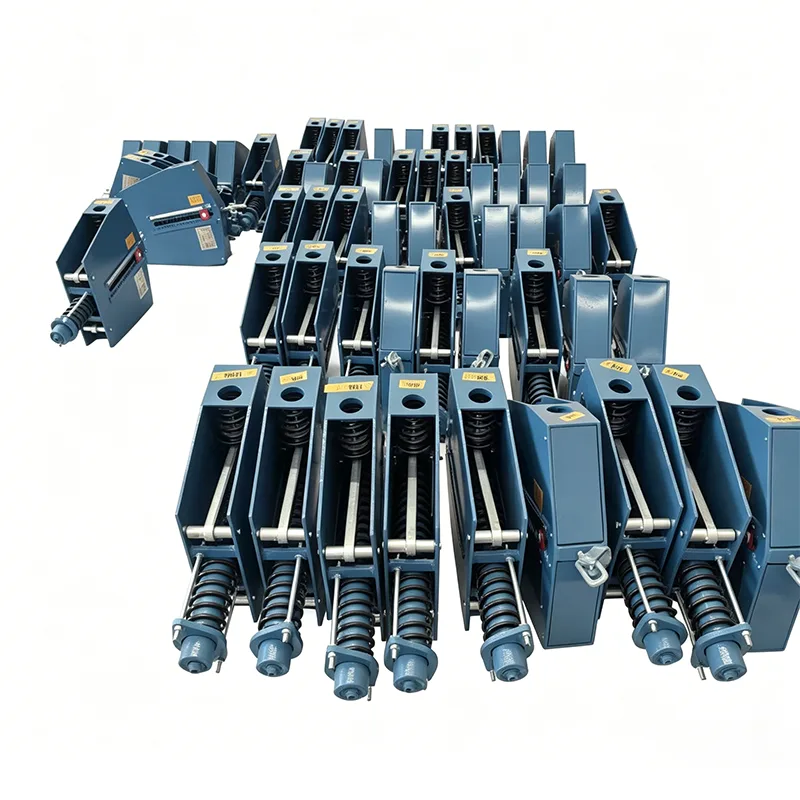

kloYangzhou Tianshunin putkitekniikka, valmistamme vakiojousiripustimet käyttämällä hyväksi havaittua kampi-kiertokangasmekanismia yhdistettynä korkealaatuisiin puristusjousiin. Tämä rakenne tasapainottaa jousen vääntömomenttia kuorman vääntömomentin kanssa pääakselin ympärillä koko iskun ajan pitäen kuormituksen poikkeaman ±5 %:ssa vakiona – ja ±3 %:n sisällä erittäin tarkoissa kokoonpanoissa. Jokainen kokoonpano on sijoitettu suojakoteloon, joka suojaa sisäiset komponentit rakennusjätteiltä ja ympäristön epäpuhtauksilta, mikä vähentää ylläpitoriskiä tuen käyttöiän aikana.

Tekniset tiedot ja sarja

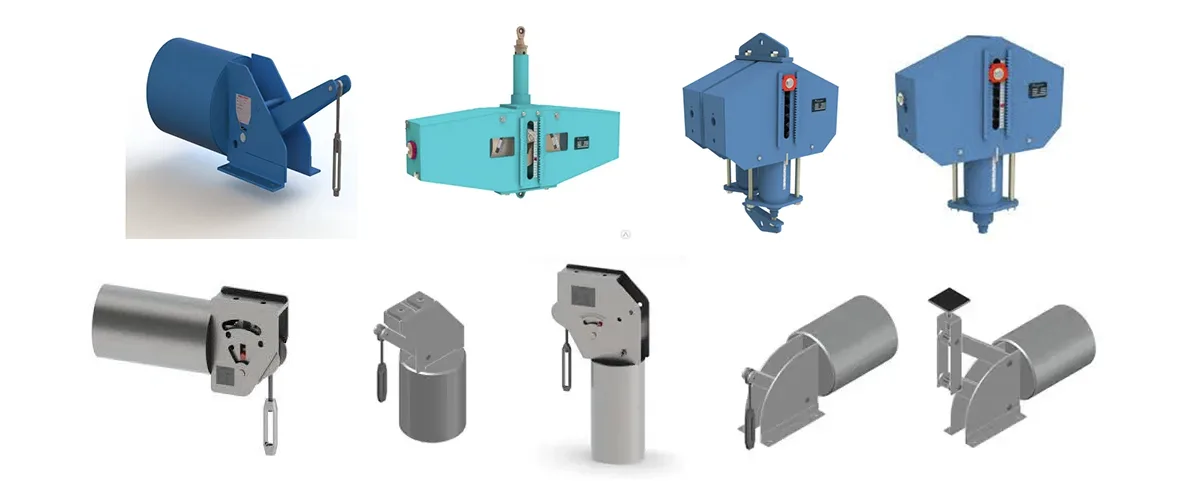

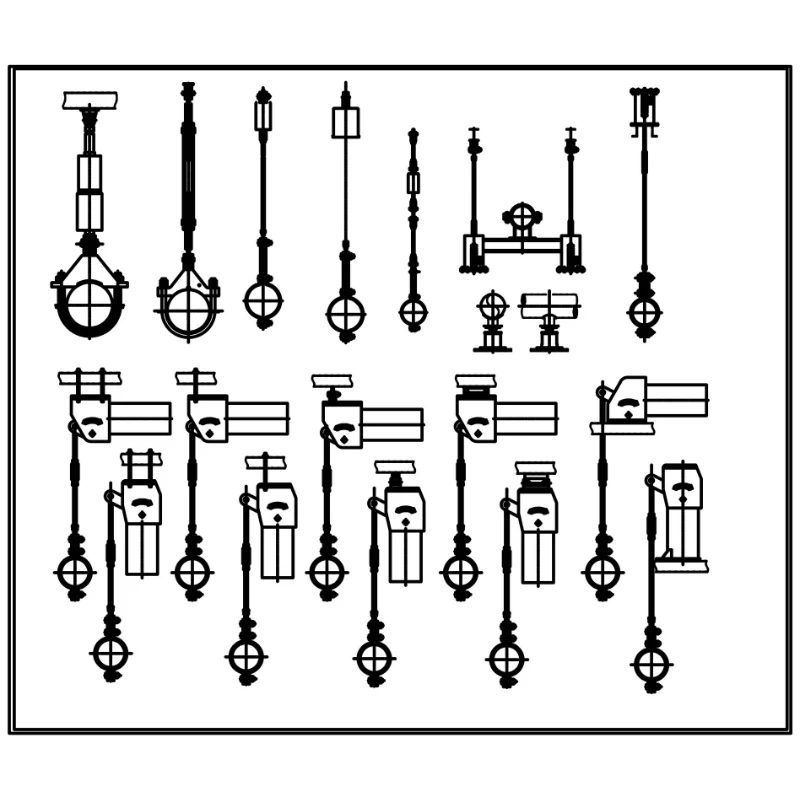

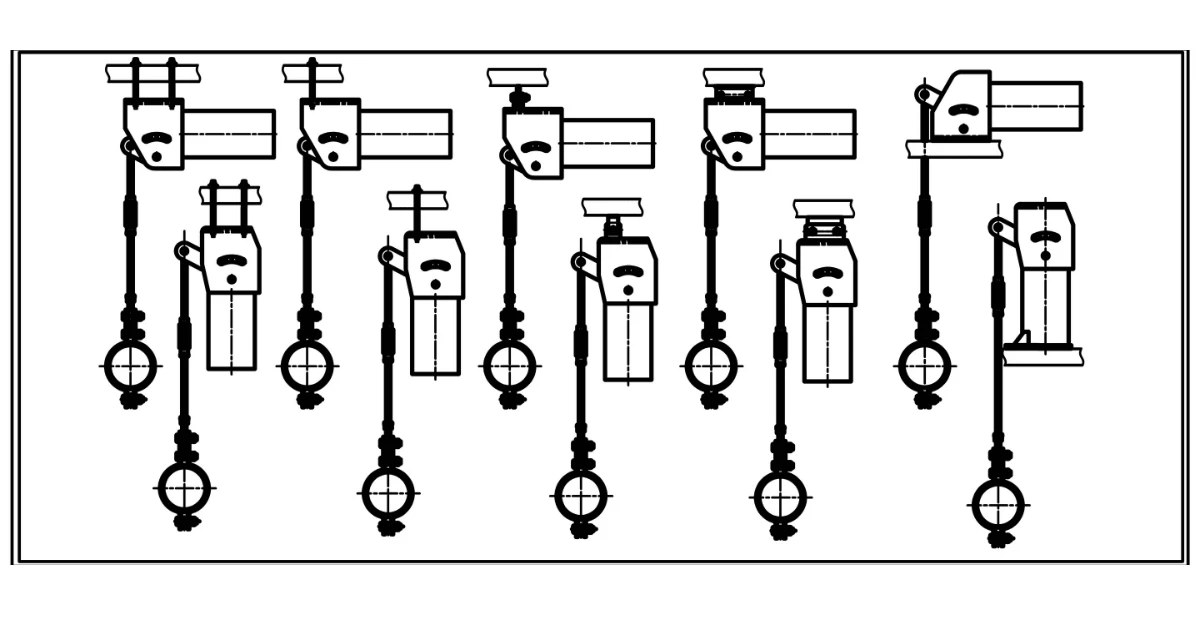

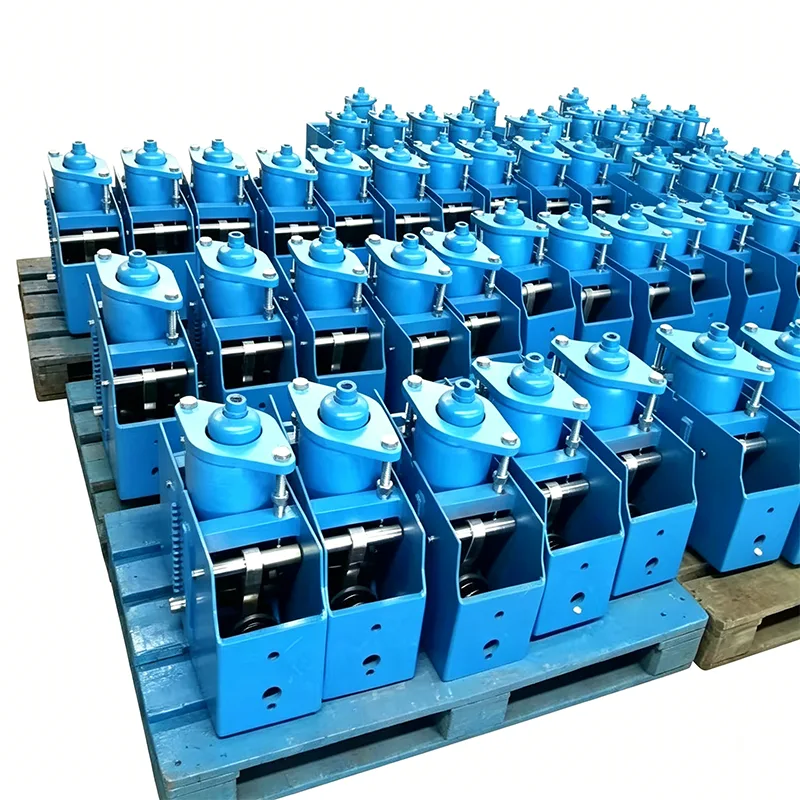

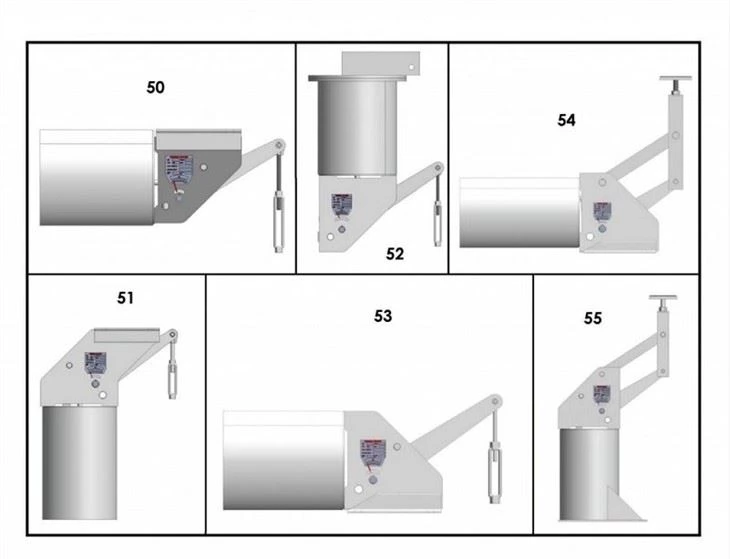

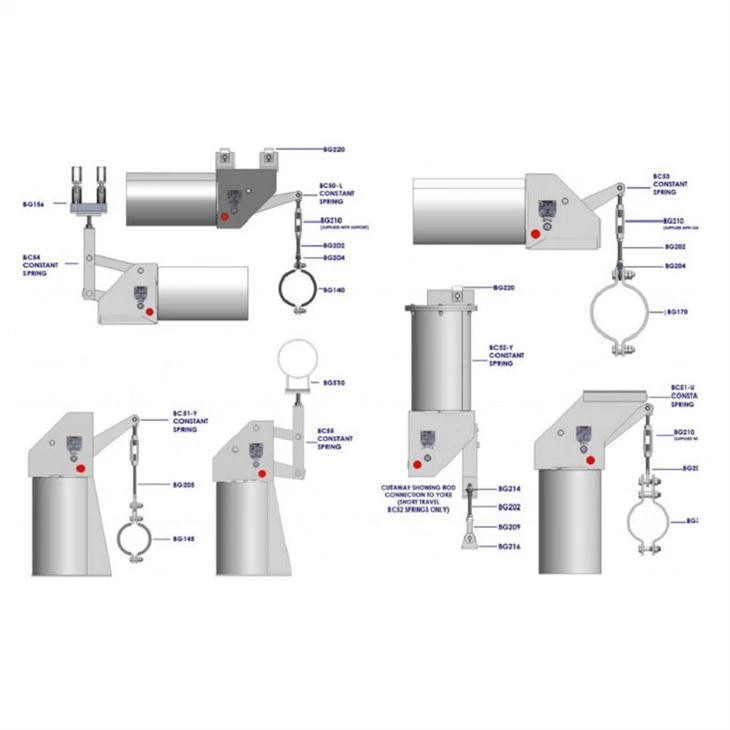

Meidänjatkuva jousitukiPortfolio kattaa työkuorma-alueen 0,1 kN - 500 kN, vakioliikevaihtoehdoilla 50 mm, 100 mm, 200 mm ja 400 mm, ja räätälöityjä liikeratoja on saatavana 600 mm asti. Vakiosarjaan kuuluvat PH-, LH-, CA-, CS- ja TH-mallit, jotka sopivat sekä vaaka- että pystyasennukseen. Jousikelat valmistetaan 60Si2Mn tai 50CrVA seosteräksestä, ja kotelot on viimeistelty kuumasinkityllä tai epoksipinnoitteella sopimaan ympäristön käyttölämpötiloihin -20°C - +80°C.

Jokainen vakiojousiripustin on esisäädetty tehtaalla asiakkaan määrittämiin kuormitus- ja kylmä-/kuuma-asentoihin ja varustettu ylä- ja alarajarajoittimilla yliliikkeen estämiseksi. Selvästi näkyvä matka-asteikko ja kuormituksen säätövalitsin mahdollistavat paikan päällä tapahtuvan hienosäädön ±10 %:n sisällä nimelliskuormituksesta, ja joissakin kokoonpanoissa on säädettävissä jopa ±20 % 2 %:n välein. Punaiset esiasetetut tapit on asennettu tehtaalla lukitsemaan tuen hydrostaattisen testauksen ja happopesun aikana, ja ne kestävät jopa kaksinkertaisen nimelliskuorman ennen irrottamista järjestelmän käyttöönoton yhteydessä.

Standardit ja mukautettu suunnittelu

Kaikki vakiokuormitusjousituet on suunniteltu ja valmistettu standardien GB/T 17116.1/.2/.3 ja NB/T 47039 mukaisesti, ja ne ovat täysin muunneltavissa kansainvälisiin standardeihin, mukaan lukien MSS SP-58, ASME B31.1 / B31.3, EN 13480-3, VGB-R 510, valmistajan B8 ja J103. tuottaa täysin mukautettuja vakiovoimatukia asiakkaan piirustusten ja projektikohtaisten parametrien perusteella.

Sovellus kriittisillä toimialoilla

Jatkuvat jousiripustimet on määritelty putkijärjestelmissä, joissa kuorman tasaisuus ei ole neuvoteltavissa. Tyypillisiä laitoksia ovat lämpövoimalaitokset, ydinvoimalaitokset, jalostamot, LNG- ja nestekaasuterminaalit, kaukolämpöverkot sekä petrokemian ja lääketehtaiden korkean lämpötilan prosessilinjat. Niitä käytetään usein samassa putkilinjassa muuttuvien jousitukien rinnalla – vakioyksiköitä suuren siirtymän solmuissa ja muuttuvia jousiripustimia paikoissa, joissa lämpöliike on pienempi.

Laajempi putkituen tuotevalikoima

Jatkuvien jousiripustimien lisäksi täydellinen putkitukivalikoimamme sisältää säädettävät jousituet, jäykät ripustimet, putkikenkätuet, esieristetyt putkituet ja hydrauliset vaipat dynaamiseen kuormanhallintaan. Lämpöliikkeen kompensointia vaativiin projekteihin toimitamme myös metallipalkkeita, kumisia liikuntaliitoksia ja kankaan liikuntaliitoksia, jotka integroituvat tukijärjestelmiimme muodostaen täydellisen putkilinjaratkaisun.

Laadun ja palvelun varmistus

Jokainen tuki läpikäy täydellisen sisäisen testauksen ennen toimitusta, ja sitä tukee ISO 9001:2015 -laatujärjestelmämme ja ASME- ja API-standardien noudattaminen tarvittaessa. Asiakkaat saavat erityistä teknistä tukea tiedusteluista asennuksen kautta, 24 tunnin vastausta kaikkiin tarjouksiin ja paikan päällä annettavaa kuormituksen säätöohjetta osana huoltopalveluamme. Yli 14 vuoden ajan valmistamalla putkitukia ja laajennusliitoksia projekteihin 45 maassa, toimitamme sekä vakioluetteloyksiköitä että täysin suunniteltuja räätälöityjä ratkaisuja EPC-urakoitsijoille ja loppukäyttäjille maailmanlaajuisesti.

Usein kysytyt kysymykset

Mitä eroa on vakiojousiripustimella ja säädettävällä jousituella?

Muuttuvat jousituet kohdistavat vaihtelevan reaktiovoiman putken liikkuessa pystysuunnassa jousen puristumisen tai venymisen vuoksi. Jatkuvassa jousiripustimessa käytetään kampi-kiertotankomekanismia, joka ylläpitää lähes tasaisen tukivoiman koko matka-alueella. Nyrkkisääntönä on, että vakioyksiköt määritetään, kun lämpösiirtymä ylittää 50 mm tai kun kuormituksen vaihtelun on pysyttävä alle 6 %, jotta vältetään jännityksen siirtyminen pumppuihin, turbiineihin tai muihin herkkiin laitteisiin.

Mitä ±5 % kuormituksen poikkeama tarkoittaa jatkuvalla jousituella?

Kuorman poikkeama on suurin prosentuaalinen ero todellisen tukivoiman ja nimelliskuorman välillä missä tahansa työliikkeen kohdassa. Vakiojousiripustimemme pitävät poikkeaman ±5 % sisällä, mikä täyttää useimmat teollisuusputkistovaatimukset. Kriittisiin sovelluksiin, kuten ydin- tai korkean tarkkuuden prosessilinjoihin, tarjoamme erittäin tarkkoja yksiköitä ±3 %:n poikkeamalla.

Milloin punaiset esiasetetut nastat tulee poistaa?

Esiasetetut tapit on asennettu tehtaalla lukitsemaan ripustin kylmä-asennusasentoon, jolloin hydrostaattinen testaus ja putken happopesu voidaan suorittaa ilman jousikokoonpanon puristamista tai pidentämistä. Ne on poistettava ennen järjestelmän käyttöönottoa, tyypillisesti hydrotestauksen ja käyttöönottoa edeltävän tarkastuksen jälkeen. Vakiotappimme kestävät jopa kaksinkertaisen nimelliskuormituksen testauksen aikana; kerro meille, jos projektisi vaatii korkeampaa turvamarginaalia.

Voidaanko kuormitusta säätää paikan päällä asennuksen jälkeen?

Kyllä. Jokainen vakiojousiripustin on varustettu kuormituksen säätöruuvilla ja kalibroidulla valitsimella. Ruuvin kiertäminen lisää tai vähentää esiasetettua kuormitusta 2 %:n portain, jolloin kokonaissäätöalue on ±10 % vakioyksiköissä (jopa ±20 % valituissa kokoonpanoissa). Tämä mahdollistaa hienosäädön kompensoida pieniä eroja suunnitteluolosuhteiden ja todellisen asennuspaikan välillä.

Mitä standardeja vakiojousiripustimesi noudattavat?

Standardivalikoimamme on suunniteltu GB/T 17116.1/.2/.3 ja NB/T 47039 mukaan, ja se on mitoiltaan ja suorituskyvyltään muunnettavissa MSS SP-58:lla, ASME B31.1:llä, ASME B31.3:lla, EN 13480-3:lla, VGB-R 510 L:llä ja JIS B:llä voidaan valmistaa myös täysin mukautettuja piirustuksia.

Mikä on tyypillinen toimitusaika?

Vakioluettelon vakiojousiripustimet toimitetaan yleensä 15-25 työpäivän kuluessa määrästä ja sarjasta riippuen. Räätälöidyt yksiköt vaativat lisää suunnittelu- ja vahvistusaikaa. Pikatoimitus voidaan järjestää pyynnöstä, tilauksen yhteydessä sovittaessa tai vähintään 20 päivää ennen sovittua toimituspäivää.
