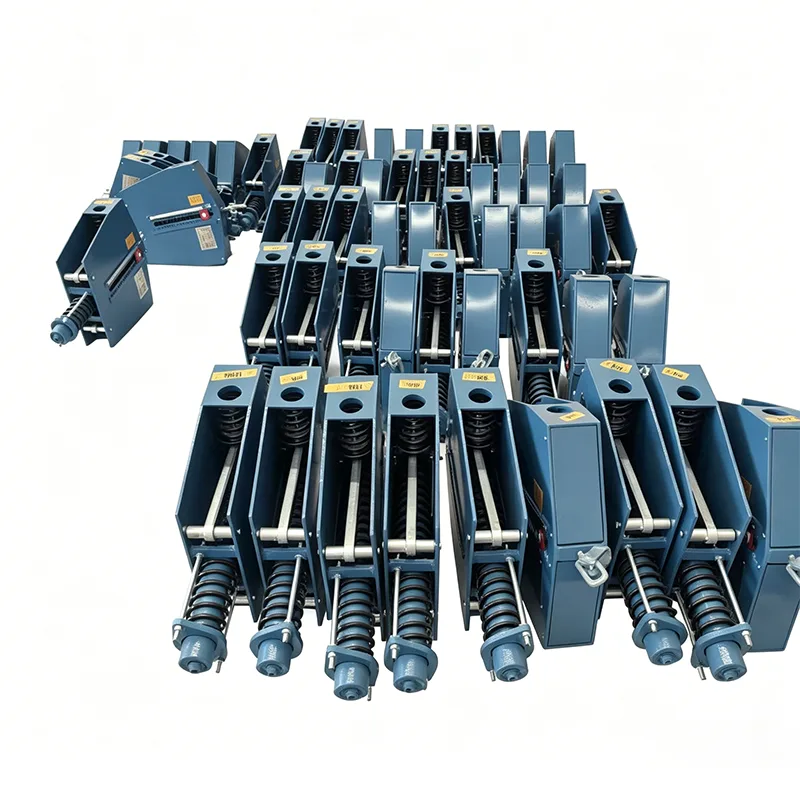

Lämpövoimalaitoksen vakiojousiripustin

Lämpövoimalaitosten monimutkaisissa höyry-vesi-, savukaasu-ilma- ja hiilipölyputkistojärjestelmissä jyrkän lämpötilan muutoksen aiheuttama putkilinjojen lämpösiirtymä on keskeinen järjestelmän turvallisuutta uhkaava piilevä vaara. Yangzhou Tianshun Pipeline Technology Co., Ltd. on kehittänyt erityisesti lämpövoimalan jatkuvan jousiripustimen lämpövoiman työolosuhteisiin. Tämä momenttitasapainoperiaatteella suunniteltu tuote tarjoaa jatkuvan jatkuvan tukivoiman, kun putkissa tapahtuu pystysuoraa lämpösiirtymää, imee ja kompensoi tehokkaasti siirtymäjännitystä, estää putkistojen ja liitettyjen laitteiden vaurioitumisen lisäjännityksen vaikutuksesta ja varmistaa voimalaitosten pitkäaikaisen turvallisen toiminnan.

Kuorma-siirtymäkäyrä, joka saadaan vakiojousituen/ripustimen tyyppitestistä. Vaaka-akseli tarkoittaa siirtymää, kun taas pystyakseli edustaa kuormaa. Käyrä pysyy suunnilleen vaakasuorassa koko työmatkan ajan, mikä osoittaa, että tukivoima pysyy olennaisesti vakiona putkiston taipuessa lämpölaajenemisen ja -kutistumisen vuoksi.

Tämä tyyppitesti varmistaa vakiojousiyksiköiden kuormituksen pysyvyyden, täyden liikkeen vakauden ja toimintavarmuuden. Kaikille tuotantoyksiköille suoritetaan kuormituskalibrointi ennen toimitusta, ja kuorman poikkeama säädetään ±6 %:n sisällä standardien ANSI/MSS-SP-58-2018 ja NB/T47038-2013 mukaisesti.

Nämä tuotteet soveltuvat teollisuusputkijärjestelmiin, joissa on suuri lämpösiirtymä, mukaan lukien päähöyryputket ja muut korkean lämpötilan ja korkeapaineiset putkistot.

Tuotteen tekniset tiedot

Suunnittelusovellus ja arvon toteutus

Lämpövoimalaitosten putkistojärjestelmillä on erittäin korkeat vaatimukset tukiosien luotettavuudelle. Lämpövoimalaitoksen vakiojousiripustin suunniteltaessa olemme ottaneet täysin huomioon käytännön tekniikan kipukohdat:

Lisäjännityksen eliminointi: Määritetyllä kuormitus-siirtymäalueella jousimomentti ja kuormitusmomentti säilyttävät aina dynaamisen tasapainon välttäen putkilinjan muodonmuutoksia tai liitosvuodot, jotka johtuvat lämpölaajenemisesta ja kylmäsupistumisesta.

Tarkka kylmätila-asetus: Valmistaja suorittaa esipuristusasetuksen tiukasti käyttäjien antamien asennuskuormituksen mukaan ja kiinnittää osoitinlevyn teoreettiseen kylmätilan työasentoon kohdistuslohkojen avulla varmistaen, että jousi on tilapäisesti jäykkä paikan päällä tapahtuvan asennuksen aikana ja välttää vahingossa tapahtuvaa rasitusta rakentamisen aikana.

Intuitiivinen käytön ja huollon valvonta: Ulkoisen siirtymän ilmaisinlevyn ansiosta käyttö- ja huoltohenkilöstö voi intuitiivisesti tarkistaa, onko jousituen siirtymä käyttökuormituksen alaisena rakenteen mukainen, kun putkilinja on otettu normaaliin käyttöön, mikä helpottaa ennaltaehkäisevää huoltoa.

Tiukat laadunvalvonta- ja asennusvaatimukset

Suuren mittakaavan infrastruktuurin tärkeimpinä kantavina komponentteina tuotteet noudattavat tiukkoja tehdastoimituksia ja paikan päällä tapahtuvia asennusvaatimuksia:

Tehdaslukitusmekanismi: Vaurioiden estämiseksi kuljetuksen ja asennuksen aikana jokainen yksikkö on varustettu ylemmällä ja alemmalla asentolohkolla ennen toimitusta, jotka lukitsevat jousen asennuskuormitusasentoon.

Käyttöönottoa edeltävä tarkastus: Kun putkilinjan puhdistus ja hydrostaattiset testit on suoritettu, paikoituskappaleet on poistettava ennen käyttöönottoa.

Juuktumisenestorakenne: Pyrimme vähentämään jousiosan kaltevuuden aiheuttamaa osoitinlevyn vinoon ja juuttumiseen liittyvää ongelmaa, olemme optimoineet valmistusprosessin ja korostaneet, että asennuksen aikana on varmistettava tasainen vaakasuora taso, jotta vältetään jousen työjännityksen epäonnistuminen kaltevien kulmien takia.

Miksi valita Tianshunin lämpövoimalaitoksen vakiojousiripustin?

Rikas lämpövoimaprojektikokemus: Tuotteita käytetään laajasti lämpövoimaloiden höyry-vesiputkistoissa ja kattilalaitteiden ripustusjärjestelmissä kotimaassa ja ulkomailla, ja ne ovat kestäneet useiden yksiköiden käynnistys- ja sammutusjaksojen testit.

Räätälöity suunnittelutuki: Tarjoamme koko prosessin teknisiä palveluita putkilinjan jännityslaskelmista, tyypin valinnasta ja sovituksesta paikan päällä tapahtuvaan asennusohjeeseen, mikä varmistaa, että jokainen tuki vastaa tarkasti työolosuhteita.

Vakaa toimitusketjun toimitus: Luotamme automaattisiin tuotantolinjoihin ja täydellisiin testauslaitteisiin Jiangsun tukikohdassamme, joten varmistamme materiaalien oikea-aikaisen ja laadukkaan toimituksen suuriin lämpövoimaprojekteihin.

Koko elinkaarituki: Luomme ainutlaatuisia projektitiedostoja ja tarjoamme kunnonarviointia ja vaihto-opastusta seisokkien aikana, mikä vähentää voimalaitosten käyttö- ja kunnossapitoriskejä.

Hanki teknistä tukea nyt:

Yangzhou Tianshun Pipeline Technology Co., Ltd. on sitoutunut tarjoamaan vakaan ja luotettavan putkilinjan tukitakuun maailmanlaajuisille lämpövoimayrityksille korkealaatuisilla lämpövoimaloiden jatkuvalla jousiripustimella!
