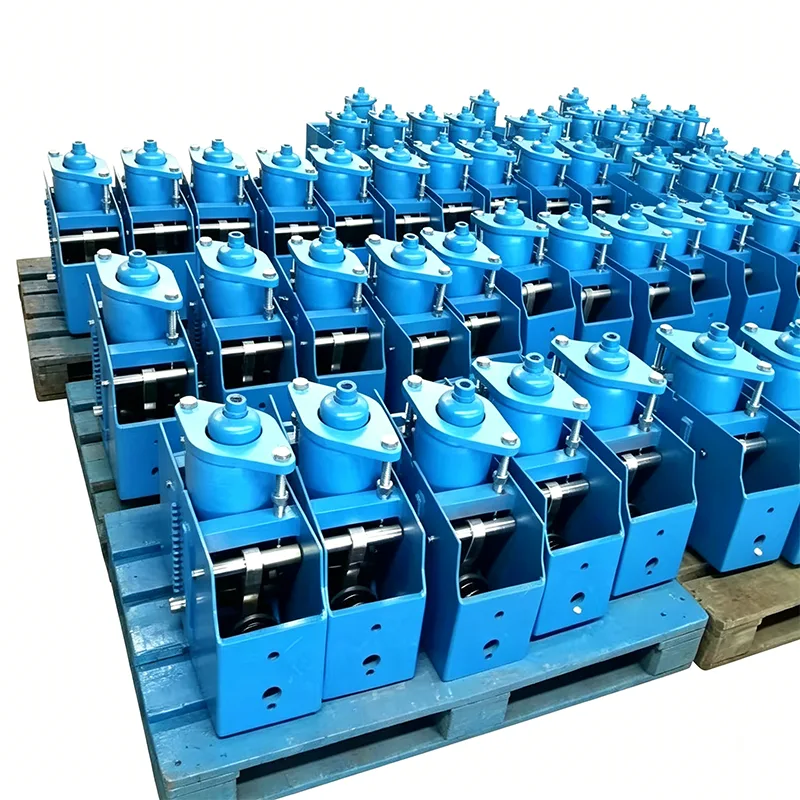

Korkean kuormituksen jatkuva jousiripustin

High Load Constant -jousiripustin on avainkomponentti teollisuuden putkistojärjestelmien siirtymän ja kuormituksen hallinnassa. Korkean lämpötilan ja korkean paineen työoloissa putkistot synnyttävät lämpölaajenemista ja supistumista aiheuttavia siirtymiä lämpötilan muutoksista. Jos tukivoima muuttuu siirtymän myötä, se johtaa putkilinjan jännityksen keskittymiseen ja uhkaa järjestelmän turvallista toimintaa. High Load Constant -jousiripustimemme on suunniteltu momenttitasapainoperiaatteen pohjalta. Se voi tuottaa jatkuvasti vakaata tukivoimaa koko putkilinjan pystysuuntaisen siirtymän ajan, mikä estää tehokkaasti putkistojen ja liitettyjen laitteiden vaurioitumisen lisärasituksen aiheuttamana.

Vuonna 2012 perustettu Yangzhou Tianshun Pipeline Technology Co., Ltd. on keskittynyt putkitukien ja ripustimien alaan, ja sillä on kertynyt 14 vuoden tuotanto- ja sovelluskokemus. Tuotteemme ovat palvelleet avainprojekteja energia-, petrokemian-, energia- ja muilla aloilla yli 40 maassa ympäri maailmaa, ja ne ovat voittaneet asiakkaiden pitkäaikaisen jälleenostoluottamuksen vakaalla laadulla.

Toimintaperiaate

High Load Constant -jousiripustin ottaa käyttöön kaksivartisen vipumekanismin ja kierrejousikokoonpanon yhteisen suunnittelun, joka toteuttaa jatkuvan voiman ulostulon, joka perustuu momenttitasapainon mekaaniseen periaatteeseen:

▶  Momenttitasapainomekanismi: kun putkilinja synnyttää lämpösiirtymän, jousikokoonpano välittää vääntömomentin vipumekanismin kautta pitäen kuormitusmomentin ja jousimomentin aina tasapainossa

▶  Nokan ohjaimen kompensointi: sisäänrakennettu tarkkuusnokan ohjausrakenne kompensoi mekaanisen kitkan ja valmistuspoikkeamien aiheuttamia kuormituksen vaihteluita

▶  Iskun osoitinlaite: Varustettu visualisoidulla siirtymän osoittimella, joka voi tarkkailla putkilinjan siirtymiä reaaliajassa, mikä helpottaa asennusta ja säätöä paikan päällä

Tekniset parametrit

Tuotteen ydinominaisuudet

1. Vakaa kuormitusvakauden suorituskyky

High Load Constant -jousiripustimen kuormituspoikkeamaa säädetään ±5 %:n sisällä koko iskun ajan, mikä ylittää kansallisen standardin vaatimuksen. Monilevyisen jousiyhdistelmän ja tarkan mekaanisen suunnittelun ansiosta se varmistaa, että putkilinja saa aina tasaisen tuen lämpösiirtymän aikana, mikä eliminoi pohjimmiltaan jännityksen keskittymisen riskin.

2. Vahva sopeutuvuus raskaan kuormituksen olosuhteisiin

Optimaalisesti suurikuormitettaviin putkistojärjestelmiin suunniteltu kantava runko käyttää erittäin lujaa Q345B-rakenneterästä, ja jousisylinteri on muodostettu kiinteällä kehräyksellä, mikä eliminoi kehähitsausten piilevät vaarat. Tuote kestää 1000 kN:n maksimikuormituksen, mikä vastaa suurten voimalaitosten, jalostusyksiköiden ja muiden laitosten raskaan kuormituksen putkistojen tukitarpeita.

3. Kätevä asennus ja huolto

▶  Varustettu kuorman lukituslaitteella jousen lukitsemiseksi asennuksen ja kuljetuksen aikana, mikä estää tahattoman siirtymisen

▶  Paikan päällä olevaa kuormitusta voidaan hienosäätää ±10 %:n tarkkuudella mukautuakseen todellisiin työolosuhteiden poikkeamiin

▶  Standardoidut liitäntärajapinnat, jotka ovat yhteensopivia erilaisten putkistojen asennusmuotojen kanssa

▶  Modulaarinen rakenne, kätevä kuluvien osien vaihto

4. Täysi työolosuoja

Tuote sopeutuu käyttölämpötila-alueeseen -20 ℃ - 450 ℃. Erikoistyöolosuhteisiin, kuten matalan lämpötilan nesteytettyyn maakaasuun ja korkean lämpötilan höyryyn, voidaan räätälöidä vastaavia korkeita tai matalia lämpötiloja kestäviä materiaaleja suorituskyvyn luotettavuuden varmistamiseksi äärimmäisissä ympäristöissä.

Tuotteen tekniset tiedot

Tuotanto ja laadunvalvonta

Meillä on täydellinen tuotanto- ja testausjärjestelmä varmistaaksemme jokaisen korkean kuormituksen vakiojousiripustimen luotettavan toiminnan:

▶  Automaattiset tuotantolaitteet: Varustettu automaattisilla palkeiden tuotantolinjoilla ja erilaisilla muovaus- ja käsittelylaitteilla keskeisten prosessien standardoidun tuotannon toteuttamiseksi

▶  Täydellinen testausjärjestelmä: Jokaiselle tuotteelle suoritetaan kuormitustesti ennen toimitusta ja tarkastusraportit.

▶  Ammattimainen tekninen tiimi: sinulla on joukko teknikoita, jotka ovat olleet mukana tutkimus- ja kehitystyössä ja putkien tukien ja ripustimien tuotannossa useiden vuosien ajan

▶  Materiaalin jäljitettävyyden hallinta: Raaka-aineet, kuten jousiteräs ja rakenneteräs, ovat kaikki tavallisilta terästehtailta, ja niillä on jäljitettävät materiaalien laatusertifikaatit

Palvelu ja tuki

▶  Ennakkomyyntiä edeltävä tekninen tuki: Ammattitaitoinen myyntitiimi, joka tuntee erilaiset käyttöolosuhteet, voi tarjota valintaehdotuksia ja teknisiä ratkaisuja putkien parametrien mukaan

▶  Räätälöidyt palvelut: Tukee tuotteiden räätälöintiä erikoiskuormille, erikoissiirroille ja erityisille asennuslomakkeille

▶  Myynnin jälkeinen takuu: anna asennusohjeita ja teknistä neuvontaa sekä vastaa tuotteen laatuongelmiin nopeasti

▶  Toimitussykli: Perinteisiä malleja on varastossa ja räätälöidyt tuotteet toimitetaan sovitun jakson mukaisesti
