Raskaaseen käyttöön tarkoitettu hydraulinen vaimennin putkilinjan tärinänvaimennuksen ja iskukuormituksen suojaukseen

Hydrauliset jarrut ovat nopeudelle herkkiä rajoituslaitteita, joita käytetään suojaamaan putkistojärjestelmiä ja laitteita äkillisiltä dynaamisilta kuormituksilta – kuten seismistiltä tapahtumilta, vesivasaralta, höyryvasaralta, tuulenpuuskilta ja pumpun laukaisutransienteilta – samalla kun ne mahdollistavat esteettömän hitaan liikkeen lämpölaajenemisen ja -supistumisen vuoksi. Toisin kuin jousituet, jotka kantavat putken painoa, hydrauliset vaipat eivät kanna staattista kuormaa normaaleissa käyttöolosuhteissa; ne kytkeytyvät vain, kun putken nopeus ylittää esiasetetun kynnyksen.

Yangzhou Tianshunin putkitekniikkavalmistaa hydraulisia sulkuputkia, jotka on suunniteltu käytettäväksi sähköntuotantoon, petrokemian ja ydinvoiman putkistoon. Jokainen yksikkö käyttää mäntää, joka liikkuu hydraulinesteen läpi suljetun sylinterin sisällä. Hitailla nopeuksilla - tyypillisesti lämpökasvulle - neste kulkee vapaasti kalibroitujen aukkojen läpi ja snubber vastustaa mitätöntä. Kun äkillinen tapahtuma ajaa putkea liipaisunopeutta nopeammin, aukon virtaus rajoittuu, nestepaine kasvaa ja snubber lukittuu jäykkään rajoitustilaan siirtäen dynaamisen kuorman rakennuksen rakenteeseen.

Suunnittelu ja rakentaminen

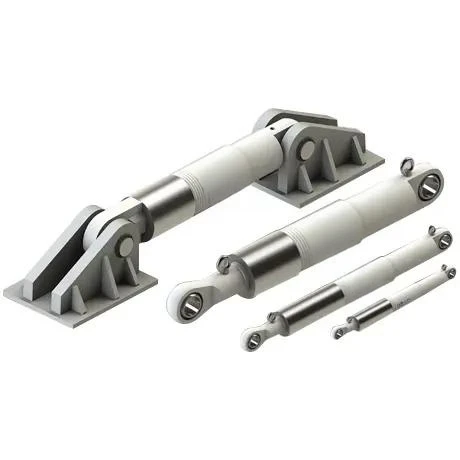

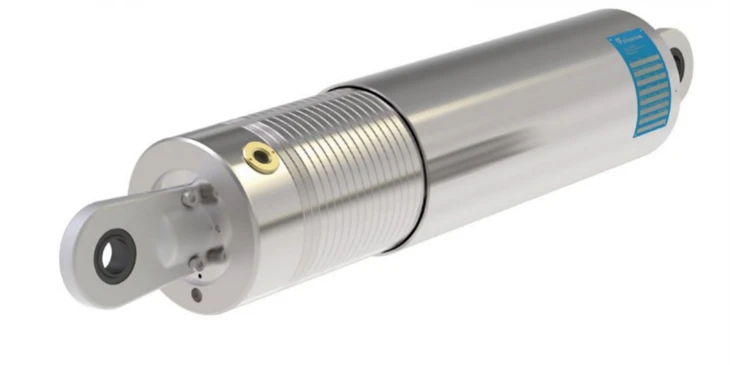

Vakiohydraulisissa snubbereissamme on hiiliteräksestä tai seosteräksestä valmistettu sylinteri, karkaistu männänvarsi korroosionkestävällä pinnoitteella ja korkean suorituskyvyn hydraulineste, joka on mitoitettu laajalle lämpötila-alueelle. Päätyliitoksia on saatavana useissa eri kokoonpanoissa, mukaan lukien tangon silmukka, haarukka, pallonivel ja kierrepäät, jotka mahdollistavat asennuksen mihin tahansa suuntaan - vaaka-, pysty- tai kulmassa.

Jokainen snubber on tehtaalla täytetty, suljettu ja esitestattu. Sisäinen lämpökompensointi ottaa huomioon ympäristön lämpötilan vaihteluista johtuvia nestetilavuuden muutoksia, mikä estää väärän lukituksen tai ei-toivotun esikuormituksen normaalikäytössä.

Suorituskykyalue

Räätälöityjen raskaiden yksiköiden kuormituskapasiteetti on noin 5 kN - 500 kN ja enemmän. Vakioiskuja ovat 100 mm, 150 mm, 200 mm, 300 mm ja 500 mm, pidempiä iskuja on saatavana pyynnöstä. Liipaisunopeus – nopeus, jolla snubber siirtyy vapaasta liikkeestä rajoittimeen – kalibroidaan tyypillisesti 5 mm/s ja 50 mm/s välille projektin spesifikaatiosta riippuen, ja sitä voidaan säätää yksilöllisten asennusvaatimusten mukaan.

Vakioyksiköiden käyttölämpötila-alue on -40°C - +120°C, erikoissovelluksiin on saatavana korkean lämpötilan muunnelmia ja ydinnesteitä.

Standardit ja pätevyys

Hydrauliset snubberimme on suunniteltu ja testattu sovellettavien kansainvälisten standardien mukaisesti, mukaan lukien MSS SP-69, ASME B31.1, ASME B31.3 ja IEEE ydinhuoltoa koskevat vaatimukset. Jokaiselle yksikölle suoritetaan toimintatestaus, painetestaus ja vuototestaus ennen toimitusta. Ydinvoima- ja korkealaatuisille projekteille voimme toimittaa täydelliset pätevyysasiakirjat, mukaan lukien syklin testaus, ympäristön ikääntyminen ja seismiset pätevyysraportit tarpeen mukaan.

Tyypilliset sovellukset

Hydrauliset snubbers on määritelty aina, kun putkistojärjestelmän täytyy liikkua vapaasti lämpöolosuhteissa, mutta se on estettävä dynaamisia tapahtumia vastaan. Pääasennuksia ovat lämpö- ja ydinvoimalaitosten päähöyrylinjat ja syöttövesiputket, reaktorin jäähdytyspiirit, LNG:n ja nestekaasun siirtolinjat, jalostamoiden uunien poistoputket, korkeapaineprosessilinjat ja maastoputket seismisillä alueilla.

Järjestelmäintegraatio muiden putkikomponenttien kanssa

Hydrauliset snubbers ovat lähes aina osa kattavaa putken tukijärjestelmää, jotka toimivat muiden komponenttien rinnalla sen sijaan, että ne korvaavat niitä. Säädettävät jousiripustimet ja vakiojousiripustimet kantavat putken painoa ja mukautuvat hitaaseen lämpöliikkeeseen, kun taas snubbers tarjoavat rinnakkaisen dynaamisen pidätyksen samoissa tai vierekkäisissä tukipisteissä. Linjoilla, jotka on varustettu metallipaljepaisuntaliitoksilla, snubbers suojaavat palkeita ylivenymiseltä tai ylipuristumiselta ohimenevien tapahtumien aikana.

Laajempi tuotevalikoimamme kattaa koko putkituen ja joustavuuspaketin: kaiken tyyppiset jousituet ja jousiripustimet, jäykät putkituet, putkikengänkannattimet, esieristetyt putkituet kylmä- ja kuumahuoltoon sekä täydellisen valikoiman liikuntasaumoja. Tämän ansiosta EPC-urakoitsijat ja loppukäyttäjät voivat hankkia poisto-, tuki- ja laajennuskomponentteja yhdeltä valmistajalta, mikä yksinkertaistaa koordinointia ja laadukasta vastuuta.

Laatu ja palvelu

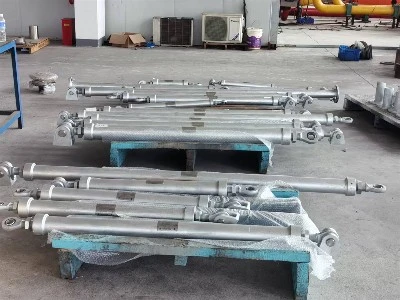

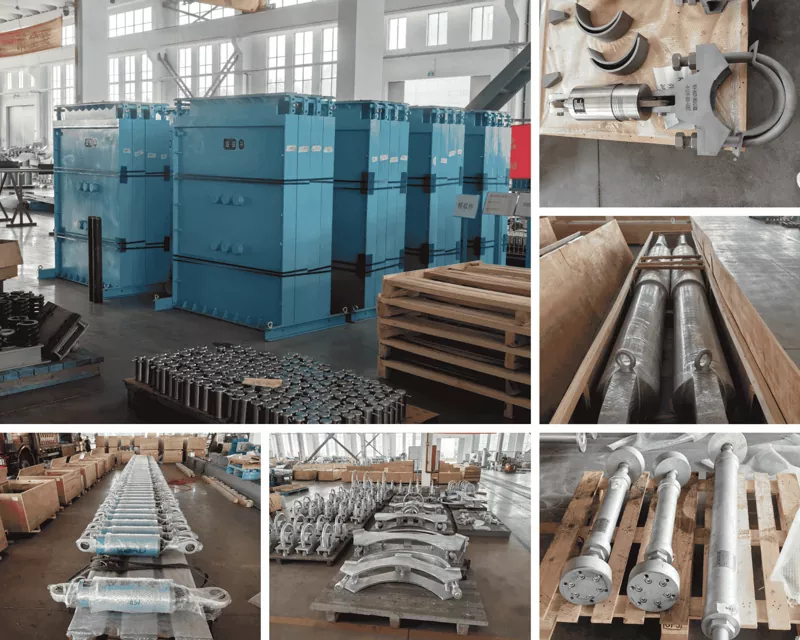

Jokainen hydraulinen snubber kootaan ja testataan omassa laitoksessamme ISO 9001:2015 laatujärjestelmämme mukaisesti. Tuemme asiakkaita kokoavulla, asennusohjeilla ja määräaikaishuoltosuosituksilla. Kuvastoyksiköiden vakiotoimitusaika on kolmesta viiteen viikkoa, ja nopeutettu tuotanto on saatavilla etukäteen sovittaessa. Yli 14 vuoden kokemuksella putkistokomponenttien toimittamisesta yli 45 maahan toimitamme sekä valmiita että täysin räätälöityjä snubber-ratkaisuja kriittisiin infrastruktuuriprojekteihin maailmanlaajuisesti.

Usein kysytyt kysymykset

Mitä eroa on hydraulisen snuberin ja jousiripustimen välillä?

Jousiripustimet ovat kantavia tukia, jotka kantavat putken painon samalla kun ne mahdollistavat lämpöliikkeen. Hydrauliset vaipat eivät kanna staattista kuormaa; ne ovat rajoituslaitteita, jotka liikkuvat vapaasti hitailla lämpönopeuksilla, mutta lukkiutuvat jäykästi äkillisen dynaamisen tapahtuman, kuten maanjäristyksen tai vesivasaran, sattuessa. Molemmat asennetaan usein yhdessä samaan putken paikkaan.

Mitä "laukaisunopeus" tarkoittaa?

Liipaisunopeus tai lukitusnopeus on männän nopeus, jolla snuber vaihtaa matalavastuksen vapaasta liikkeestä jäykkääseen rajoitustilaan. Se kalibroidaan säätämällä sisäisten virtausaukkojen kokoa. Tyypilliset arvot vaihtelevat 5 mm/s - 50 mm/s, jotka on valittu siten, että normaali lämpökasvu ei koskaan saavuta laukaisunopeutta, mutta dynaamiset tapahtumat ylittävät sen aina.

Tarvitsevatko hydrauliset snubbers huoltoa?

Kyllä, mutta pitkillä väliajoilla. Normaaleissa käyttöolosuhteissa suosittelemme tarkastusta kolmen tai viiden vuoden välein ja täydellistä huoltoa, mukaan lukien nesteiden vaihto ja tiivisteiden uusiminen, kymmenen vuoden välein. Käyttöikä vaihtelee lämpötilan, syklien määrän ja ympäristöolosuhteiden mukaan. Vakavat huolto- tai ydinsovellukset noudattavat lyhyempiä tarkastusvälejä projektikohtaisesti.

Voidaanko snubber asentaa mihin tahansa suuntaan?

Kyllä. Hydrauliset vaimentimet toimivat missä tahansa asennossa – vaaka-, pysty- tai kaltevassa asennossa – koska mäntä toimii puhtaalla aksiaalisella jännityksellä ja puristuksella painovoimasta riippumatta. Päätyliitokset (haarukka, pallonivel, tangon silmukka) valitaan asennuskulman ja rakenteellisen kiinnityksen tyypin mukaan.

Kuinka mitoitan hydraulisen snubberin putkijärjestelmääni?

Mitoitus perustuu dynaamiseen enimmäiskuormitukseen, jota snubberin on hillittävä, ja kokonaislämpöiskuon, joka sen on kestettävä ilman pohjaa. Dynaamiset kuormat tulevat tyypillisesti putken jännitysanalyysistä seismisessä, vesivasarassa tai tuulikuormituksessa. Suunnittelutiimimme voi auttaa mitoituksessa, jos annat odotetun kuorman, vaaditun iskun, käyttölämpötilan ja sovellettavan projektikoodin.
