Luotettavat putkituet teollisuusputkien sijoitteluun ja rakenteen vakautukseen

kloTianshun, olemme valmistaneet putkitukia niin kauan kuin olemme toimineet – 14 vuotta. Niissä ei ehkä ole liikkuvia osia kuin jousituilla, mutta monin tavoin jäykillä putkituilla on suurempi vastuu. Jousiyksikkö voi kestää muutaman millimetrin liikkeen väärin ja toimii silti. Alimitoitettu, huonosti hitsattu tai väärästä materiaalista valmistettu putkituki voi äkillisesti epäonnistua, ja kun niin tapahtuu, putki menee sen mukana. Siksi käsittelemme jokaista putkitukitilausta samalla huolellisesti kuin monimutkaisemmallajatkuvat jousituetja säädettävät jousiyksiköt.

Putken tuen tehtävä on helppo kuvata, joka kerta vaikeampi saada oikealle: pidä putki paikallaan, kanna sen painoa ja ohjaa tai ankkuroi se putkistojen vaatimusten mukaisesti. Valmistamme laajan valikoiman peruspalkkiin asennetuista putkikiinnittimistä T-pylvääseenputkikengätmittatilaustyönä suunnitelluille liukulevyille ja raskaille niveltuille. Nämä eivät ole meille valmiita luetteloosia; Rakennamme putkisi koon, eristeen paksuuden, kuormitustietojen ja asennusympäristön mukaan.

Kuinka putkituet sopivat suurempaan tukikuvaan

Kävele alas mitä tahansa putkitelinettä ja näet sekoituksen: jäykät putkituet ottavat kantavan painon ja ohjaavat sivuttaisliikettä, jousiripustimet tai säädettävät jousituet, jotka vaimentavat pystysuuntaista liikettä tarvittaessa. Yksi ilman toista ei toimi. Väärässä paikassa liian jäykkä putken tuki voi siirtää jännityksen suoraan laippaan tai astian suuttimeen. Tästä syystä insinöörimme tarkastelevat aina koko tukijärjestelmää, kun lähetät meille tiedustelun – ja miksi emme epäröi ehdottaa esieristettyä putkitukea kylmälinjoille tai ohjattua kenkää pitkää suoraa varten, joka vaatii hallittua aksiaalista liikettä.

Varastoimme ja käytämme materiaalit ja viimeistelyt

Meillä on laaja valikoima hiiliteräksestä, ruostumattomasta teräksestä ja seosteräksestä valmistettuja levyjä, putkia ja rakenneosia, jotta voimme kääntää putkitukien valmistuksen nopeasti. Alla olevassa taulukossa on lueteltu useimmin käyttämämme materiaalit:

Kaikki rakennehitsaukset tekevät sertifioidut hitsaajat ja teemme jokaiselle tuelle silmämääräisen ja mittatarkistuksen ennen kuin se lähtee liikkeestä. Jos projektisi vaatii NDT:tä (PT, MT tai UT) tietyille hitseille, voimme sisällyttää sen soveltamisalaan.

Putkitukiamme koskevat standardit

Työskentelemme seuraavien kansainvälisten koodien mukaan joka päivä:

ANSI/MSS SP-58 – putkituet ja ripustimet

ASME B31.3 ja B31.1 – Prosessi- ja tehoputkistot

ASME Osa IX – Hitsauksen pätevyys

EN 1090 – Rakenneteräs (jos vaaditaan CE-merkintää varten)

GB/T 17116 – Kiinan kansallinen standardi

ISO 9001:2015 -järjestelmämme kattaa koko valmistusketjun ja materiaalin jäljitettävyys ylläpidetään raakateräksen lämpönumerosta lopulliseen tukikokoonpanolappuun.

Usein kysytyt kysymykset

Q1: Pystytkö vastaamaan olemassa olevia putkituen vakiopiirustuksiamme?

Kyllä, suurin osa tilauksistamme tulee näin. Lähetä meille vakiotukipiirustuksesi, isometriikkasi tai pelkkä merkitty putkitukiaikataulu, niin valmistamme tarkat mitot. Työskentelemme säännöllisesti EPC-standardikirjastojen kanssa.

Q2: Mitä eroa on putkikengällä ja putken tuella?

Päivittäisessä keskustelussa ihmiset käyttävät usein termejä vaihtokelpoisesti. Tarkkaan ottaen putkikenkä on tietyntyyppinen putken tuki – teräsprofiili, joka on hitsattu putken pohjaan nostamaan se irti rakenneteräksestä. Putkituki on laajempi perhe, joka sisältää kengät, puristimet, ohjaimet, tukit ja ripustustankokokoonpanot. Valmistamme sekä putkikenkiä että täydellisiä putken tukikokoonpanoja.

Q3: Kuinka käsittelet eristettyjä tai kylmiä linjoja?

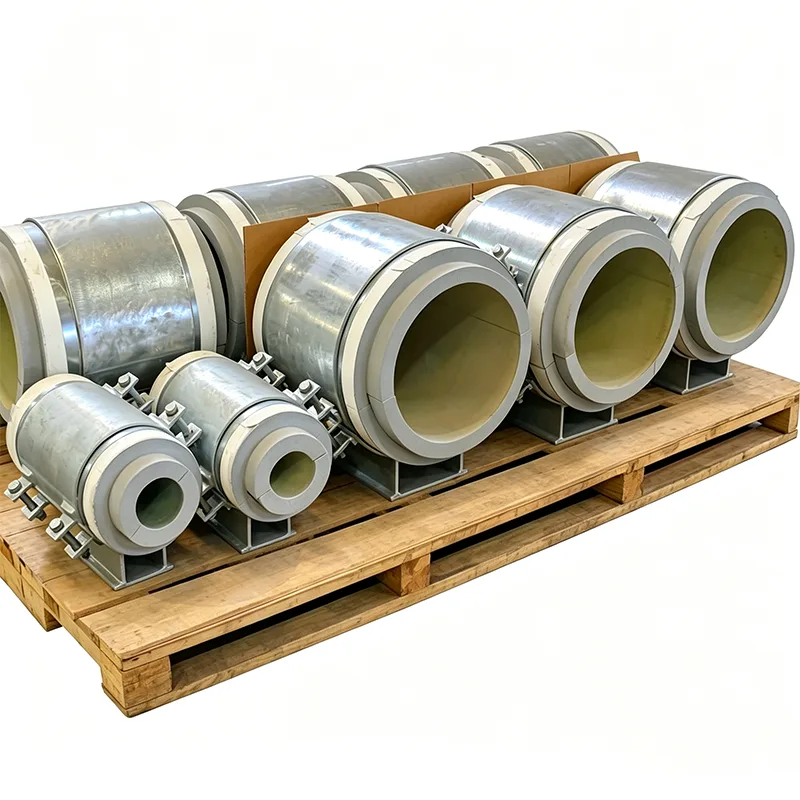

For hot insulated lines, we increase the shoe height to clear the insulation. Kylmille tai kryogeenisille linjoille toimitamme esieristetyt putkikannattimet, joissa on jäykkä vaahtomuovi, joka on liitetty kenkään kylmän siirtymisen ja kondensaation estämiseksi. Tell us the insulation thickness and material, and we'll design the shoe accordingly.

Q4: Mikä on toimitusaikasi putkitukien erälle?

Vakiohiiliterästuenteet: 15–25 päivää määrästä riippuen. Ruostumaton teräs tai suuret, monimutkaiset kokoonpanot: 25–35 päivää. Projektiaikatauluun sidottujen joukkotilausten osalta voimme vaiheittain toimittaa toimitukset rakennusjärjestyksenne mukaan.

Q5: Toimitatko myös rakenteelliset upotuslevyt ja T-pylväät?

Voimme, jos projektisi sitä vaatii. Yleensä putken tuet ovat rajapinta putken ja rakenteen välillä. Jos tarvitset myös upotuslevyjä, pohjalevyjä tai T-pylvästerästä, voimme pakata kaiken yhteen, mikä yksinkertaistaa työmaan logistiikkaa.

Testaus ja laatutarkastukset

Putkituissa ei välttämättä ole liikkuvia osia, mutta käytämme silti jäsenneltyä laadunvalvontaprosessia:

Saapuvan materiaalin tarkastus tehdastodistuksia vastaan

Mittojen tarkistus leikkauksen ja porauksen jälkeen

Asennustarkastus ennen hitsausta

Silmämääräinen hitsin tarkastus sekä ylimääräinen NDT tarvittaessa

Mittojen ja kulmien tarkistus valmiissa kokoonpanossa

Pintakäsittelyn ja pinnoitteen tarkastus

Jokaisen lähetyksen mukana on lähetystodistus, jossa luetellaan jokainen tuki sen tunnistenumerolla, joten sivustosi tiimisi voi sovittaa osia isometriseen piirustukseen ilman arvailua.

Räätälöintiä teemme joka päivä

Harvat putkenkannattimet lähtevät tehtaaltamme täysin vakiona. Yleisiä mukautuksia ovat:

Laajennetut kengänkorkeudet paksua eristystä tai palonkestävyyttä varten

Säädettävät liukujalustat PTFE-tyynyillä vähäkitkaiseen liukumiseen

Ruostumattomasta teräksestä valmistetut laitteistot offshore- ja rannikkoasennuksiin

Erikoiskuormitusluokitukset – olemme rakentaneet putkituet suurireikäisille linjoille, jotka kuljettavat halkaisijaltaan 40 tuuman putkea

Neopreenivuorauksella varustetut tärinänvaimennuspuristimet mäntäkompressoriputkistoon

Korkean lämpötilan seostuet uunien ja reformerin linjoille

Et rajoitu siihen, mitä luettelossa on. Lähetä meille toiveesi, niin valmistamme juuri sen, mitä tarvitset.

Käytännön huomautuksia myymälästämme

Muutama asia, jonka olemme havainneet vuosien varrella ja jotka voivat auttaa sinua:

Jos putkellesi tehdään vesitestaus, varmista, että putken tuet on suunniteltu tulvimalle painolle. Monet tukihäiriöt tapahtuvat testauksen aikana, ei käytön aikana.

Vältä yliohjausta pitkissä putkitelineissä. Jätä tilaa aksiaaliselle liikkeelle. Voimme sisällyttää kenkämalleihimme liukulevyjä, joilla on tunnettu kitkakerroin, jotta reaktiokuormitukset pysyvät putken jännitysrajoissa.

Jos putken tuki altistuu tulelle, määritä palonkestävä pinnoite tai malli, joka ei romahda vaaditun paloluokitusajan kuluessa. Voimme neuvoa käytännön vaihtoehtoja.

Käytä ruostumattomasta teräksestä valmistettujen putkien yhteydessä aina ruostumattomasta teräksestä valmistettuja tukiosia tai ainakin ei-metallista vuorausta (PTFE tai neopreeni), jotta vältetään galvaaninen korroosio kosketuskohdassa.

Miksi valita Tianshun putkitukillesi?

Emme ole jakelija, joka poimii osia varastosta. Olemme tehdas, joka leikkaa terästä, hitsaa kokoonpanoja, koneistaa kosketuspintoja, levittää pinnoitteita ja toimittaa suoraan työmaalle tai tiivistäjälle. Tiimimme on nähnyt tarpeeksi putken tukivikoja kentällä tietääkseen, että pieni ylimääräinen huolellisuus valmistuksen aikana tekee suuren eron.

Tarvitsetpa kaksikymmentä yksinkertaista hitsattua kenkää tai kaksisataa monimutkaista ohjattua tukea liukulevyillä, annamme sinulle tehtaan suoran hinnan, realistisen toimitusaikataulun ja joukon valmistuspiirustuksia hyväksyntääsi ennen kuin aloitamme teräksen leikkaamisen. Yli 70 % liiketoiminnastamme tulee asiakkailta, jotka tilasivat kerran eivätkä koskaan vaivautuneet hyväksymään toista toimittajaa.

Jos seuraava projektisi vaatii putkitukia, putkikenkiä tai esieristettyjä putkitukia, lähetä meille tukiluettelosi tai vakiopiirustukset. Palautamme yksityiskohtaisen tarjouksen, yleensä 24 tunnin sisällä. Ja kuten aina, olet tervetullut vierailemaan tehtaallamme Yangzhoussa ja katsomaan, kuinka rakennamme asioita.
