Jousiripustimen tukiSillä on tärkeä rooli putkien painon, lämpöliikkeen ja tärinän hallinnassa vaativissa teollisuusputkistojärjestelmissä. Tianshun tarjoaa suunniteltuja jousiripustinratkaisuja, joiden kuormitusluokitukset ovat 10 N - 100 000 N ja siirtokyvyt jopa 200 mm, ja ne tukevat sovelluksia sähkön, petrokemian, nesteytetyn maakaasun, jalostamoiden, lämmitys-, lääke- ja elintarviketeollisuuden laitoksissa.
Oikein valittu jousiripustintuki mahdollistaa putkiston liikkumisen turvallisesti käyttölämpötilan muuttuessa säilyttäen samalla hallitun pystysuoran tuen. Toisin kuin jäykät ripustimet, jousipohjaiset järjestelmät voivat ottaa huomioon lämpölaajenemisen ja -kutistumisen, jakaa kuormia tehokkaammin ja auttaa vähentämään putkiin ja liitettyihin laitteisiin siirtyvää rasitusta. Tianshun valmistaa jousiripustinkokoonpanoja, joissa käytetään jousiteräksiä, kuten 60Si2MnA ja 50CrVA, sekä vaihtoehtoja hiiliteräskoteloille, suojapinnoitteille, räätälöityille liitoksille ja projektikohtaisille kuormitus- ja siirtymävaatimuksille. Rakenteen, toimintaperiaatteen, spesifikaatioiden, testausvaatimusten ja käyttöolosuhteiden ymmärtäminen on olennaista valittaessa tukea teollisuusputkilinjalle.
Sisällysluettelo
Kuinka jousiripustintuki toimii?
Mitkä ovat tärkeimmät suorituskyvyn edut?
Mitä teknisiä parametreja insinöörien tulee tarkistaa?
Missä jousiripustimen tukia käytetään?
Muuttuva vs. jatkuva jousituki
Kuinka jousiripustimen tuet testataan?
Miten sinun pitäisi valita oikea tuki?
Hanki räätälöity jousiripustinratkaisu
Mikä on jousiripustimen tuki?

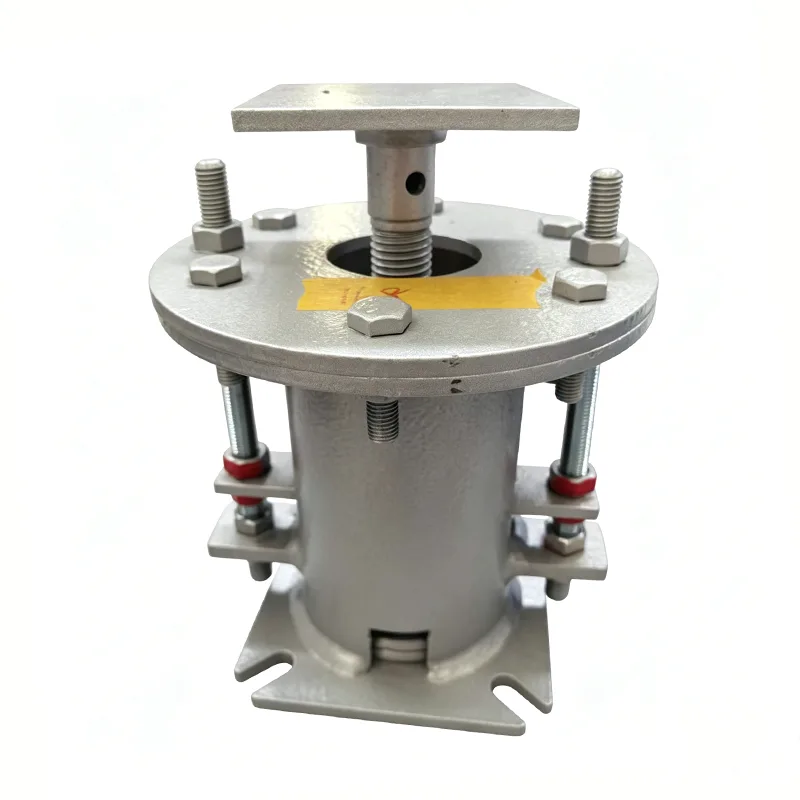

Jousiripustintuki on mekaaninen putkituki, joka on suunniteltu kantamaan putkilinjan painoa samalla kun se mahdollistaa hallitun pystysuuntaisen liikkeen. Se käyttää jousen elastista käyttäytymistä mukautumaan lämpötilan muutosten, käyttökuormituksen ja muiden käyttöolosuhteiden aiheuttamaan liikkeeseen.
Kun prosessiputki lämpenee, se voi laajentua ja siirtyä kylmästä asennostaan. Kun se jäähtyy, putki supistuu. Jäykkä tuki voi rajoittaa tätä liikettä ja mahdollisesti aiheuttaa lisäjännitystä putkeen. Oikein suunniteltu jousiripustin tarjoaa tukivoiman samalla, kun putki pääsee liikkumaan suunnitellulla liikealueella.
Tämä tekee jousipohjaisista tuista erityisen hyödyllisiä höyrylinjoissa, korkean lämpötilan prosessiputkistoissa, sähköntuotantojärjestelmissä, petrokemian laitoksissa, jalostamoissa ja muissa asennuksissa, joissa lämpösiirtymä on otettava huomioon putken jännityssuunnittelun aikana.
Projekti-insinööreille tukea ei tule valita pelkästään nimellisen putken koon mukaan. Käyttökuorma, kuumat ja kylmät kuormat, odotettu liike, asennussuunta, lämpötila, liitosmitat ja sovellettavat suunnittelustandardit on kaikki arvioitava.
Kuinka jousiripustintuki toimii?
Toimintaperiaate on suoraviivainen: jousikokoonpano luo hallitun tukivoiman samalla kun se sallii putken pystysuuntaisen siirtymisen.
- Putken kuorma siirretään:Ripustin siirtää osan putken painosta ja käyttökuormasta tukirakenteeseen.
- Lämpötilan muutokset aiheuttavat liikettä:Putkilinjan lämmetessä tai jäähtyessä lämpölaajeneminen tai supistuminen aiheuttaa pystysuuntaista liikettä.
- Kevät vastaa:Jousi puristuu tai ulottuu liikkeen suunnan ja suuruuden mukaan.
- Liike pysyy hallinnassa:Tuki kestää suunniteltua siirtymää sen sijaan, että se pakottaisi putken kiinteään asentoon.
- Kuorma jakautuu:Oikea tukivalinta auttaa estämään liiallisen paikallisen kuormituksen putkitukien ja liitettyjen laitteiden kohdalla.
Käytännön putkisuunnittelussa jousiripustin toimii osana suurempaa tukijärjestelmää. Putkikenkiä, jäykkiä tukia, ohjaimia, ankkureita ja muita komponentteja voidaan käyttää yhdessä putkiston jännitysanalyysin ja projektin vaatimusten mukaisesti.
Mitkä ovat pääkomponentit?
Jousiripustimen luotettavuus riippuu sen jousikokoonpanon, kotelon, säätömekanismin ja liitäntälaitteiston välisestä vuorovaikutuksesta. Tyypillinen kokoonpano sisältää seuraavat osat:
| Komponentti | Ensisijainen toiminto | Tyypillinen materiaali tai ominaisuus |
|---|---|---|
| Kevätkokous | Tarjoaa hallitun tukivoiman ja mukautuu liikkeeseen | 60Si2MnA tai 50CrVA jousiteräs |
| Asuminen | Suojaa ja sijoittaa jousikokoonpanoa | Q235B tai Q345B hiiliteräs |
| Säätöruuvi | Mahdollistaa kuorman ja korkeuden säädön asennuksen aikana | Projektikohtainen teräsrakenne |
| Ripustintanko ja tarvikkeet | Yhdistää tuen putkilinjaan ja rakenteeseen | Valitaan projektin vaatimusten mukaan |
| Siirtymän ilmaisin | Näyttää todellisen liikeasennon | Selvästi näkyvä kalibroitu näyttö |
Liitäntämitat ja lisävarusteet voidaan mukauttaa, kun vakiokokoonpanot eivät vastaa asennusolosuhteita. Tämä on erityisen tärkeää jälkiasennusprojekteissa tai monimutkaisissa putkitelineissä, joissa käytettävissä oleva asennustila on rajallinen.
Mitkä ovat tärkeimmät suorituskyvyn edut?
Lämpöliikkeen kompensointi
Ensisijainen etu on kyky mukautua lämpötilamuutosten aiheuttamaan pystysuuntaiseen putken liikkeeseen. Tianshunin vakiojousiripustimet voivat tarjota nimellissiirtymävaihtoehdot 50, 80, 120, 150 ja 200 mm valitusta kokoonpanosta riippuen.
Ohjattu kuormitustuki
Teollisuusputkistot voivat tulla huomattavasti raskaampia käytön aikana prosessinesteiden, eristyksen ja muuttuvien käyttöolosuhteiden vuoksi. Oikein määritetty jousikokoonpano auttaa ylläpitämään hallittua tukea koko käyttöjakson ajan.
Alennettu tärinävaihteisto
Jousituetut järjestelyt voivat auttaa vähentämään putken tärinän suoraa siirtymistä rakenneosiin. Tämä voi olla arvokasta pyörivien laitteiden, höyryjärjestelmien, prosessilaitteiden ja muiden asennuksien yhteydessä, joissa tärinänhallinta on tärkeää.
Asennuksen joustavuus
Säätömekanismien avulla asentajat voivat hienosäätää tuen asentoa ja kuormitusta asennuksen aikana. Tämä voi yksinkertaistaa kentän kohdistusta verrattuna täysin jäykkään tukijärjestelyyn.
Soveltuvuus erilaisiin projekteihin
Jousiripustinkokoonpanot voidaan suunnitella erilaisten kuormien, matkavaatimusten, materiaalien, liitostyyppien ja ympäristöolosuhteiden mukaan. Tianshun tarjoaa myös räätälöityjä ratkaisuja erityisiin kuormitus-, siirtymä-, lämpötila- ja liitäntävaatimuksiin.
Mitä teknisiä parametreja insinöörien tulee tarkistaa?
Ennen jousiripustimen tilaamista insinöörien tulee selvittää todelliset käyttöolosuhteet sen sijaan, että valitsisivat yksikön vain putken halkaisijan mukaan. Seuraavat tiedot ovat erityisen tärkeitä:
| Parametri | Tianshunin vertailualue | Miksi sillä on merkitystä |
|---|---|---|
| Työkuorma | 10 N–100 000 N | Määrittää tarvittavan tukikapasiteetin |
| Nimellinen siirtymä | 50-200 mm | On otettava huomioon odotettu putken liike |
| Käyttölämpötila | -20°C - +450°C | Vaikuttaa materiaalin ja jousen valintaan |
| Kevään materiaali | 60Si2MnA / 50CrVA | Tukee mekaanista suorituskykyä ja väsymistä |
| Asunnon materiaali | Q235B / Q345B | Tarjoaa rakenteellista suojaa ja tukea |
| Pintakäsittely | Epoksirikas sinkkipinnoite / kuumasinkitys | Parantaa korroosiosuojaa |
| Sovellettavat standardit | ANSI/HG 20644, GB/T 17116, DIN 2545 | Auttaa kohdistamaan tuotteen projektin vaatimuksiin |
Kansainvälisissä EPC-projekteissa insinöörit voivat myös määrittää projektikohtaisia standardeja, materiaalisertifikaatteja, tarkastusvaatimuksia tai kolmannen osapuolen todistamista. Nämä vaatimukset on vahvistettava ennen tuotannon aloittamista.
Missä jousiripustimen tukia käytetään?
Jousituet soveltuvat teollisuusputkistoihin, joissa kuorman tuen on oltava samanaikaisesti kontrolloidun lämpöliikkeen kanssa. Yleisiä sovelluksia ovat:
- Lämpövoimalaitoksen höyry- ja vesiputket
- Ydinvoimalaitosten apuputkistojärjestelmät
- Petrokemian prosessiputket
- Öljynjalostamon uuni- ja kolonniputket
- LNG- ja nestekaasuterminaaliputket
- Kaupunkien keskuslämmitysverkot
- Farmaseuttiset prosessiputket
- Elintarviketeollisuuden saniteettiputket
- Korkean lämpötilan ja korkeapaineiset höyrylinjat
Kemian- ja petrokemian laitoksissa pinnan suojaus ja materiaalin valinta voivat olla erityisen tärkeitä, koska alusta voi altistua kosteudelle, syövyttävälle ilmakehille tai vaativille käyttölämpötiloille.
Muuttuva vs. jatkuva kevättuki: mikä on ero?
Yksi tärkeimmistä päätöksistä putkilinjan tuen suunnittelussa on, vaatiiko sovellus muuttuvan vai jatkuvan jousikonfiguraation.
| Vertailu | Muuttuva jousituki | Jatkuva kevään tuki |
|---|---|---|
| Tukivoima | Muuttuu jousen liikkuessa | Suunniteltu pysymään suunnilleen vakiona |
| Tyypillinen käyttö | Kohtalainen lämpöliike | Suuri liike tai tiukat kuormanmuutosvaatimukset |
| Suunnittelun huomioiminen | Sallittu kuormituksen vaihtelu | Kuorman pysyvyys koko matkan ajan |
| Tyypillinen sovellus | Yleinen prosessi- ja käyttöputkisto | Päähöyry- ja herkät laiteliitännät |
Muuttuva jousituki voi olla sopiva silloin, kun tukivoiman muutos pysyy hyväksyttävänä putkiston jännityssuunnittelussa. Vakiojousijärjestelyä voidaan harkita, jos liitetyissä laitteissa on tiukemmat sallitut kuormituksen muutokset tai joissa on odotettavissa huomattavaa pystysuuntaista liikettä.
Oikean valinnan tulee perustua projektin putkiston jännitysanalyysiin, kuuma- ja kylmäkuormitusolosuhteisiin, liikesuuntaan ja laitteiston suuttimien rajoituksiin.
Kuinka jousiripustimen tuet testataan?
Laadunvarmistus on erityisen tärkeää, koska jousiripustin on kantava komponentti. Testauksen tulee varmistaa ulkomittojen lisäksi myös materiaalin kunto, jousen suorituskyky, kuormituskäyttäytyminen ja suojapinnoite.
Tyypillisiä tarkastus- ja testaustoimintoja ovat:
- Silmämääräinen ja mittatarkastus
- Positiivinen materiaalitunnistus (PMI), tarvittaessa
- Kovuustestaus
- Magneettisten hiukkasten testaus tai nesteläpäisytestaus tarvittaessa
- Kevätkuormitustestaus
- Kuorma-siirtymäkäyrän tarkistus
- Pinnoitteen paksuuden tarkastus
- Lopullinen kokoonpanotarkastus
Tehdastestausraportit ja materiaalitestiraportit voidaan toimittaa soveltuviin tilauksiin. Lisävarmennusta vaativissa projekteissa voidaan myös järjestää kolmannen osapuolen tarkastus, todistajatestaus, materiaalitestaus, hitsaus NDT tai kuljetusta edeltävä tarkastus sopimusvaatimusten mukaan.
Kuinka valita oikea jousiripustintuki?
Oikea valinta alkaa teknisistä tiedoista. Hyödyllisen määrityspaketin tulee sisältää seuraavat tiedot:
- Putken koko ja kokoonpano
- Käyttö- ja asennetut kuormat
- Kuuma ja kylmä kuormitusolosuhteet
- Odotettu pystysuuntainen siirtymä
- Liikkeen suunta
- Käyttö- ja suunnittelulämpötila
- Vaadittu asennusjärjestely
- Kytkennän mitat
- Materiaali- ja pinnoitevaatimukset
- Sovellettavat suunnittelu- ja tarkastusstandardit
Monimutkaisissa järjestelmissä putkiston isometrisen jännityksen tai asianmukaisen tukiaikataulun toimittaminen voi parantaa merkittävästi ripustimen valinnan tarkkuutta. Insinöörit voivat sitten arvioida, onko muuttuva jousi, vakiojousi tai muu tukijärjestely sopiva.
Kun vakiomitat eivät sovi, räätälöidyt jousiripustinratkaisut voivat sisältää erikoiskuormituskapasiteetit, epästandardit liitännät, räätälöidyt asennusmitat, korroosionkestävät materiaalit ja suunnittelut korkeisiin tai matalisiin lämpötiloihin.
Usein kysyttyjä kysymyksiä jousiripustimen tuesta
1. Mikä on jousiripustimen tuen päätarkoitus?
Sen päätarkoitus on tukea putkilinjan kuormitusta samalla kun se sallii lämpölaajenemisen ja supistumisen aiheuttaman hallitun pystysuuntaisen liikkeen. Se voi myös auttaa vähentämään tärinän siirtymistä ja ylläpitämään vakaampaa tukitilaa käytön aikana.
2. Mitä kuormitusaluetta Tianshunin jousiripustimen tuet voivat käsitellä?
Viitattu vakiotuotevalikoima kattaa käyttökuormat 10 N - 100 000 N. Todellinen valinta riippuu putken käyttöolosuhteista, kuormitusvaatimuksista, liikeratasta ja projektin suunnittelutiedoista.
3. Kuinka paljon siirtymää jousiripustin kestää?
Vakionimellissiirtovaihtoehdot ovat 50 mm, 80 mm, 120 mm, 150 mm ja 200 mm. Räätälöidyt matkavaatimukset voidaan arvioida todellisen putkiston liikkeen mukaan.
4. Mitä materiaaleja käytetään yleisesti jousikokoonpanossa?
Yleisiä jousimateriaaleja ovat 60Si2MnA ja 50CrVA. Kotelomateriaaleina voivat olla hiiliteräkset Q235B ja Q345B, kun taas pintakäsittelyssä voidaan käyttää epoksisinkkipitoisia pinnoitteita tai kuumasinkitystä.
5. Milloin jatkuvaa jousitukea tulisi harkita?
Jatkuvaa jousitukea voidaan harkita, kun putkilinjassa tapahtuu huomattavaa pystysuuntaista liikettä tai kun liitetty laitteisto vaatii tukivoiman pysymistä suunnilleen vakiona koko suunnitellun matkan ajan. Lopullisen valinnan tulee noudattaa putkiston jännitysanalyysiä ja projektin vaatimuksia.
6. Voidaanko jousiripustimen tukia räätälöidä?
Kyllä. Räätälöinti voi kattaa kuormitus- ja siirtymävaatimukset, materiaalin valinnan, liitäntätyypit, asennusmitat, ympäristöolosuhteet ja muut projektikohtaiset vaatimukset.
Hanki räätälöity jousiripustinratkaisu
Luotettava jousitukijärjestelmä alkaa tarkasta suunnittelutiedosta, asianmukaisesta materiaalin valinnasta, valvotusta valmistuksesta ja dokumentoidusta testauksesta. Tianshun yhdistää jousituen valmistuksen kokemuksen räätälöityihin suunnittelupalveluihin teollisuuden putkistosovelluksiin. Jos suunnittelet energia-, petrokemian-, jalostamo-, LNG-, lämmitys-, lääke- tai muuta putkistoprojektia, jaa kuormitus-, uppouma-, lämpötila-, liitäntä- ja määrätarpeesi suunnittelutiimin kanssa. Lue lisää Tianshunin jousiripustimen tuesta taiota meihin yhteyttäprojektikohtaista suositusta ja tarjousta varten.
