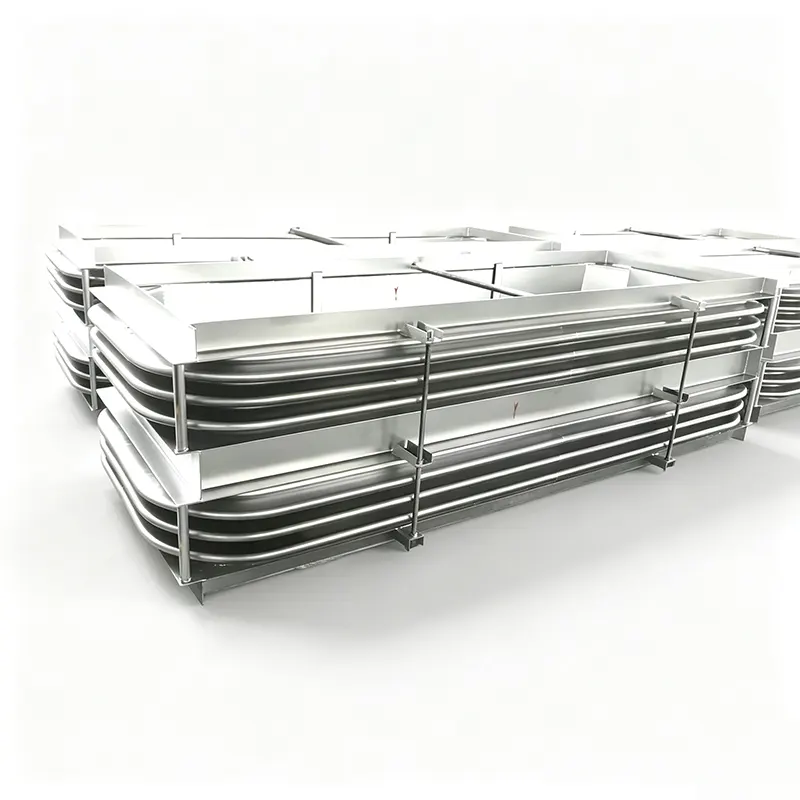

Metalliset palkeet laajennussauma

Yangzhou Tianshun on valmistanut metallipalkeita vuodesta 2012 lähtien. 14 vuoden kokemuksella ja 35 000 m²:n tehtaalla, jossa työskentelee yli 100 pätevää työntekijää, toimitamme vakio- ja täysin räätälöityjä malleja yli 45 maahan. Liikuntaliitosemme on rakennettu EJMA-standardien mukaisesti, ja niitä tukevat materiaalin jäljitettävyys, 100 % ainetta rikkomaton testaus ja jokaisen yksikön hydrostaattinen kestävyys.

Miksi luotettavuus menee suunnitteluun, ei vain esitteeseen

Väsymisikä laskettu, ei oletettu

Jakson käyttöikä määräytyy EJMA:n ohjeiden mukaan todelliselle toiminta-alueelle – kattaa samanaikaisesti aksiaaliset, lateraaliset ja kulmaliikkeet. Vakiomallit on todennettu 1 000, 3 000 tai 5 000 täydelle jaksolle, mikä varmistaa, että liitos toimii ennustetulla tavalla lämpöjaksojen aikana, ei vain paperilla.

Materiaalin eheys ja paperityö

Jokaisen palkeen materiaalin - SS304, SS316L, SS321, Inconel 625 tai Hastelloy -lämmön mukana tulee täyden myllyn sertifikaatit ja jäljitettävyystiedot. Syövyttäviä palveluita, kuten FCCU-katalyyttilinjoja tai kemikaalien siirtoa varten suosittelemme ja varastoimme runsaasti nikkeliä sisältäviä seoksia, jotka kestävät kloridijännityskorroosiohalkeilua.

Monikerroksinen rakenne, jossa on sisäänrakennettu ilmaisin

Jos paine tai turvallisuus sitä vaatii, käytämme monikerroksisia palkeita yksikerroksisen sijaan. Kerrosrakenne lisää lujuutta, ylläpitää joustavuutta ja lisää turvallisuusredundanssia: jos sisäkerros joskus rei'ittää, ulompi kerros pitää paineen tilapäisesti, kun vuoto havaitaan ilmaisinreiän kautta – ennakoitavissa oleva huolto suunnittelemattoman sammutuksen sijaan.

Hitsaukset, jotka menevät 100 % NDT:n läpi

Paljeen pituus- ja kehäsaumat sekä kiinnityshitsaukset käyvät läpi 100 % radiografisen (RT) tai penetranttitutkimuksen (PT). Omat hitsaajamme noudattavat päteviä menettelyjä, ja ennen toimitusta jokainen yksikkö testataan hydrostaattisesti 1,5-kertaisella suunnittelupaineella. Ei näytteenottoa – jokainen liitos lähtee tehtaalta oman testiraportin kanssa.

Vakaus kiemurtelua ja resonanssia vastaan

Pylvään kiemurteleminen ja tasossa tapahtuva nurjahdus estetään oikein lasketun neliöpainerasituksen ja todistettujen vääntymisenestoominaisuuksien avulla. Sisäisesti virtausvuoraukset vähentävät turbulenssia, eroosiota ja virtauksen aiheuttamaa tärinää; ulkoiset kannet tai raidetangot on suunniteltu suojaamaan paljeelementtiä ja ohjaamaan liikettä – ei vain lisätty vakiovarusteisiin, vaan ne on mitoitettu tiettyä palvelua varten.

Tekninen laajuus

Tyypit, jotka on sovitettu putkien kuormituksiin, ei vain luettelokoodeja

Aksiaaliset palkeen laajennusliitokset – suoraviivaiseen lämpölaajenemiseen, jossa ankkurit ja ohjaimet käsittelevät paineen työntövoimaa.

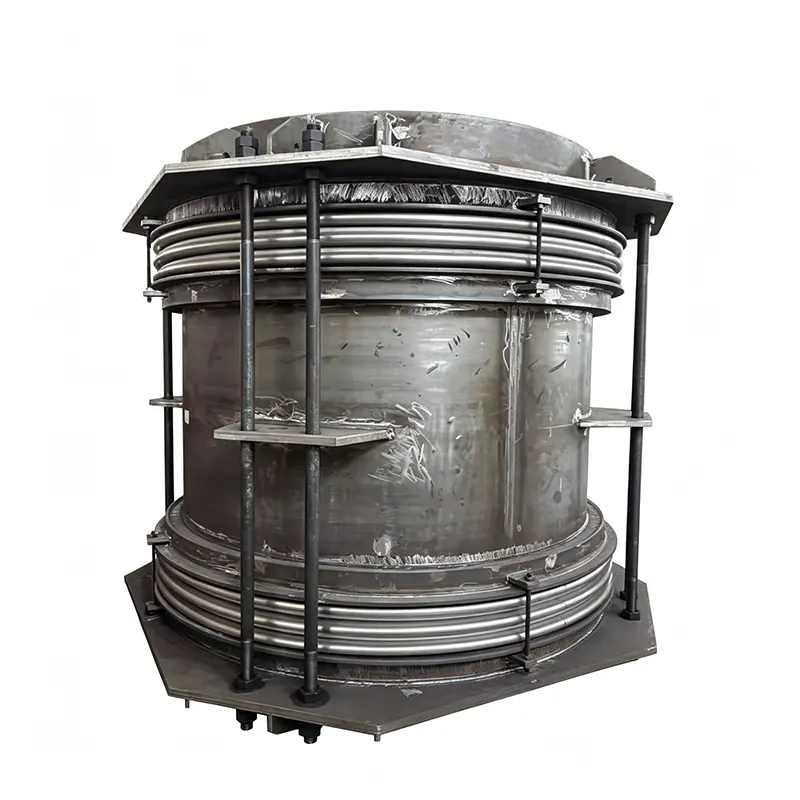

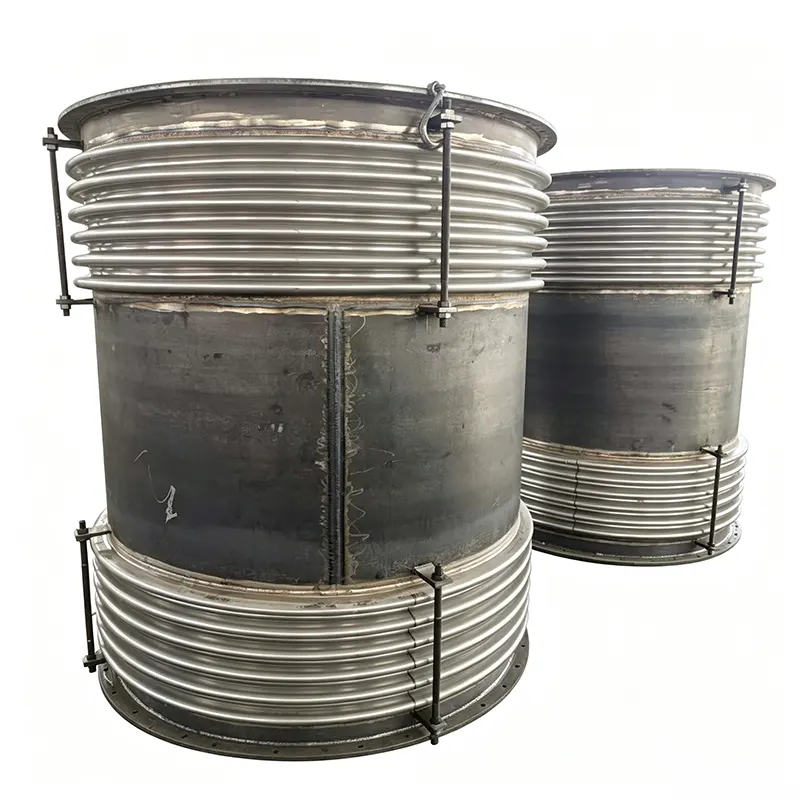

Yleisliikuntaliitokset (sidottu) – vaimentaa suuret sivuttais- ja kulmikkaat liikkeet, kun sidotangot ottavat paineen työntövoiman; käytetään laajasti pumppuhuoneissa Kaakkois-Aasiassa pumppukoteloiden suojaamiseen.

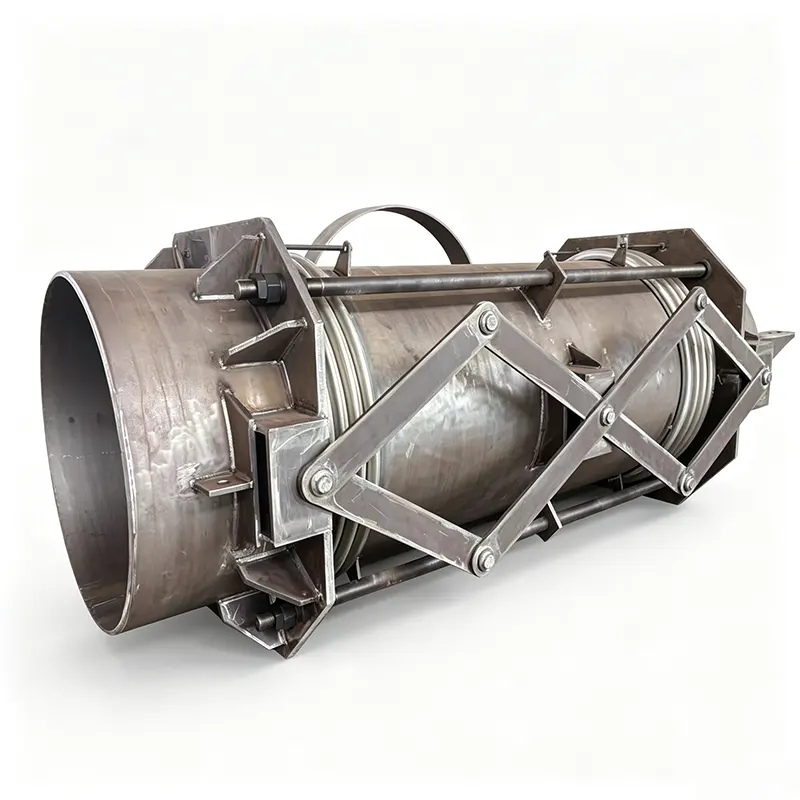

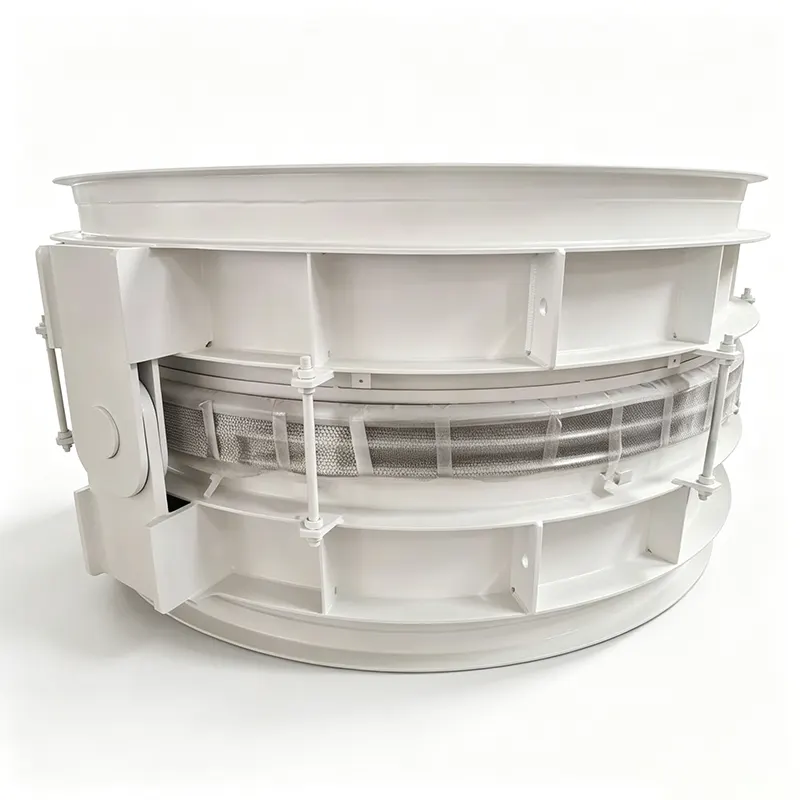

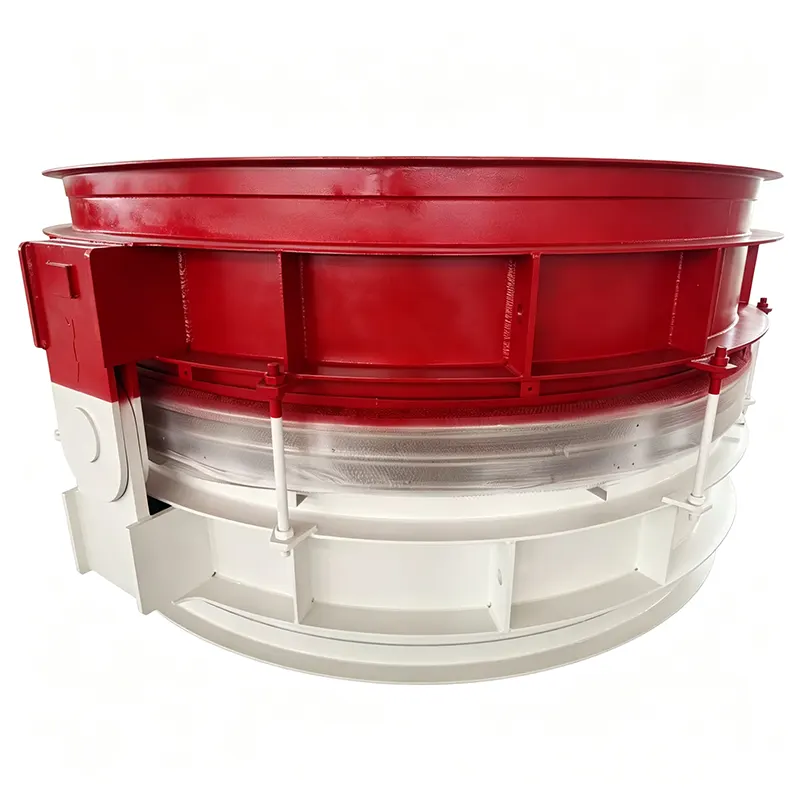

Saranoidut paljeliitokset – rajoittavat liikkeet yhteen kulmatasoon, mikä on ihanteellinen z-muotoisen putken jalan laajenemisen vaimentamiseen samalla, kun se rajoittaa paineen työntövoimaa.

Karan laajennusliitokset – mahdollistavat kulmaliikkeet useissa tasoissa, usein yhdistettyinä sarjoihin vaimentamaan monimutkaisia ​​putkijärjestelmän liikkeitä.

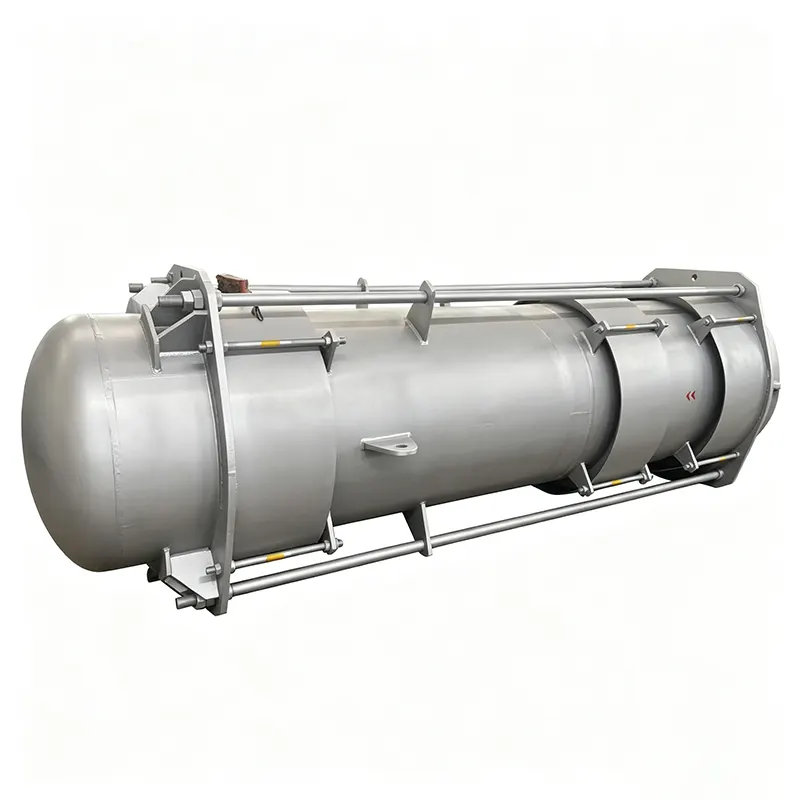

Painetasapainotetut paisuntaliitokset – eliminoivat paineen työntövoiman liitettyihin laitteisiin, kuten turbiineihin ja lämmönvaihtimiin, mikä on kriittistä silloin, kun palkeen työntövoimaa ei voida siirtää ankkureihin.

Ulkoisesti paineistettu palke – käytetään, kun tarvitaan suurta aksiaalista puristusta tai kun palkeet on suojattava ulkoisilta vaurioilta ja turbulenssilta.

Jokaiseen tyyppiin on konfiguroitu oikea sisäholkki, ulkokansi ja sovelluksen ohjaussuositukset – ei toimiteta paljaana palkeena, ellei sitä nimenomaisesti pyydetä.

Missä he työskentelevät ja miten materiaalivalinnat seuraavat prosessia

Sähköntuotanto – turbiinin poisto, kattilan hiilijauhekanavat, kaukolämmön kiertolinjat. Suuret halkaisijat, korkeat lämpötilat, yhdistetyt liikkeet. Inconel 625 tai SS321 ovat tyypillisiä lämpötilan ja väsymisen kestävyyden kannalta.

Jalostamot ja petrokemian tehtaat – FCCU, lämmönvaihdinjunat, öljynsiirtoputket. Korroosionkestävät seokset, kuten Inconel 625 tai Hastelloy, valitaan rikkipitoisuuden, kloridien ja käyttölämpötilan perusteella.

Kaukolämpö ja LVI – höyryjohdot, jäähdytysvesipiirit. Painopiste todistetussa aksiaalisyklissä; Hiiliteräs ja ulkopuolisilla suojapinnoitteilla varustetut SS304 palkeet ovat yleisiä.

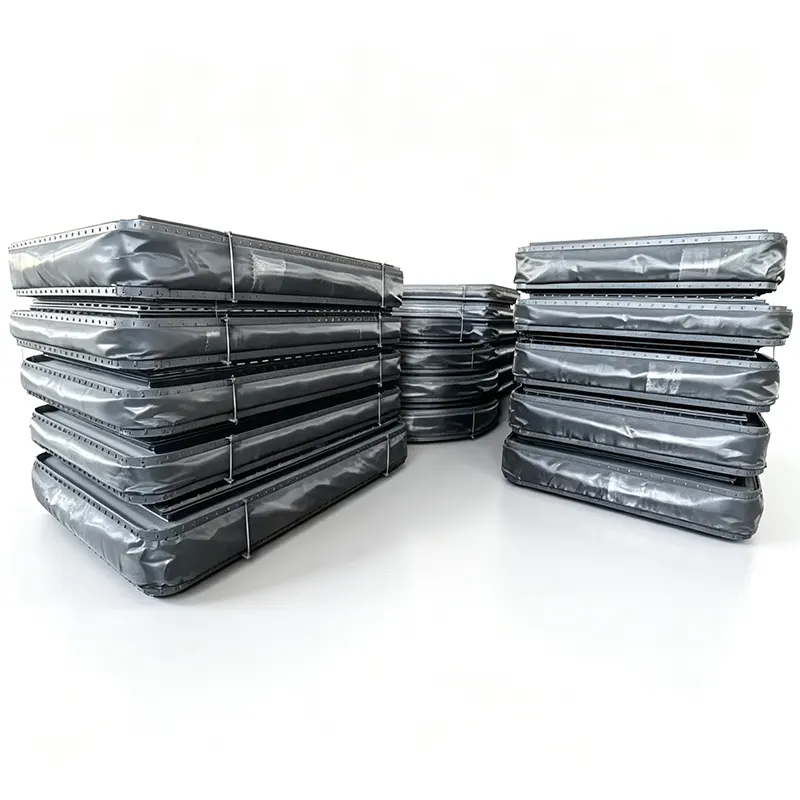

Terästehtaat ja metallurgiset prosessit – kuumapuhallusuunit, koksausjärjestelmät, pölynpoistokanavat. Kun käyttölämpötilat ylittävät 800 °C, suosittelemme, voidaanko metallipalkkea suunnitella sisävuorauksella vai onko vaihtoehtoinen kompensointi, kuten tulenkestävällä vuorauksella varustetut suorakaiteen muotoiset yksiköt sopivampi. Rehellinen suunnitteluopastus, ei pakkomyynti.

Vedenkäsittely- ja pumppuasemat – pumpun poistovärähtelyeristys, pitkän matkan vedensiirto. Sidotut liikuntasaumat rajoittavat paineen työntövoimaa ja estävät sen siirtymisen pumpun laippoihin ja betonipainelohkoihin.

Todistuksia ja toistuvia todisteita

Laatujärjestelmämme on sertifioitu ISO 9001:2015 mukaisesti. Tuotteet täyttävät CE-merkintävaatimukset soveltuvin osin, ja mallit voidaan todentaa ASME- tai API-standardien mukaisesti, kun ne on määritelty. Paras todiste on kuitenkin toistuva liiketoiminta: yli 70 % tilauksistamme tulee pitkäaikaisilta kumppaneilta, jotka tilaavat uudelleen, koska tuotteen suorituskyky vastaa tietolehtiä.

Miltä työ Tianshunin kanssa näyttää

Työskentelet omistautuneen tilivastaavan kanssa, joka ymmärtää tuotteen teknisesti, ei vain kaupallisesti.

Tiedusteluihin vastataan 24 tunnin kuluessa, mukaan lukien alustavat valintaohjeet, jos jaat peruskäyttötietoja.

Suunnittelutiimi antaa materiaalisuosituksia, liikelaskelmia ja asennusohjeita.

Räätälöidyt mallit – epästandardista halkaisijasta eksoottisiin materiaaliyhdistelmiin – käsitellään rutiininomaisesti, ei poikkeuksina.

Tuotannon aikataulutus on läpinäkyvä; oikea-aikainen toimitus on normi.

Myynnin jälkeinen tuki sisältää asennuksen valvonnan ja huoltokonsultoinnin liitoksen käyttöiän ajan.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m²:n laitos, Jiangsu, Kiina – toimitukset yli 45 maahan.

Emme myy vain liikuntasaumoja. Varmistamme, että ne toimivat oikein järjestelmässäsi.
