Korroosionkestävät jousiripustimet yläpuolisen putkilinjan ripustukseen ja tärinään

Useimmat ihmiset kutsuvat niitä jousiripustimiksi, jotkut kutsuvat niitä jousituiksi, ja kentällä kuulet molemmat. Me Tianshunilla emme jää kiinni nimeen – tärkeintä on, että kun putken pitää roikkua rakennepalkista ja silti liikkua vapaasti lämpösykleillä, kokoonpano toimii. Olemme rakentaneet niitä voimalaitoksiin, jalostamoiden putkitelineisiin ja prosessointilinjoihin 14 vuoden ajan, ja jousiripustimemme pitävät putkia tällä hetkellä yli 45 maassa.

Jousiripustin tekee kaksi asiaa kerralla: se kantaa putken täyden painon ylhäältä ja kulkee putken mukana laajenessaan tai supistuessaan. Toisin kuin jäykkä ripustustanko, joka vain roikkuu siellä, jousiripustin pysyy kiinni koko liikealueen ajan. Tämä on erityisen tärkeää pitkillä suorilla kohotetuilla putkilla, joissa lämpökasvu voi lisääntyä nopeasti. Linjoilla, joissa kuorman on pysyttävä lähes vakiona riippumatta siitä, kuinka pitkälle putki liikkuu, monet projektit yhdistävät nämäjatkuvat jousituetsamalla telineellä. Vähemmän kriittisille linjoille vakionasäädettävät jousituettekevät työn usein - sama jousiripustinkotelo, vain erilainen sisäinen jousijärjestely.

Missä jousiripustimet sopivat putkistojärjestelmään

Jousiripustin ei toimi yksin. Tyypillisessä putkitelineessä näet jousiripustimet, jotka toimivat jäykkien putkitukien ja putkikenkien rinnalla, jotka kestävät painon alemmilla korkeuksilla. Korkean lämpötilan liitoskohdissa tai laiteliitäntöjen lähellä käytetään usein ripustimia, koska ne vapauttavat lattiatilaa ja antavat putkelle tilaa liikkua useisiin suuntiin. Kun siima on kylmä tai viileä, ripustimen yhdistäminen esieristetyillä putkituilla kiinnityskohdassa estää jäätymisen ja pitää eristysjärjestelmän ehjänä. Monet projektin tekniset tiedot viittaavat myös koko kokoonpanoon yksinkertaisesti osana jousitukipakettia – ero on oikeastaan ​​vain ylä- ja alaosaan asennettuna.

Mitä jousiripustinkokoonpanoon kuuluu

Jousiripustin ei ole vain jousi tölkissä. Se on kokoonpano. Yleensä käytämme seuraavaa:

Jokaisella materiaalierällä on tehtaan testiraportit, ja jäljitämme sen lämpönumeroon. Jos tietosi vaatii 3.2-sertifioinnin (EN 10204), meillä on se.

Standardit, joihin rakennamme

Valmistamme jousiripustimet vastaamaan:

ANSI/MSS SP-58 — Putkien tuet ja ripustimet

ASME B31.3 — Prosessiputkisto

GB/T 17116

DIN-, JIS- tai projektikohtaiset tiedot tarvittaessa

Tehtaamme toimii ISO 9001:2015 -standardin mukaisesti, mikä tarkoittaa dokumentoituja menettelyjä jokaisessa vaiheessa saapuvasta raaka-aineesta lopulliseen kuormitustestaukseen.

Saamme kysymyksiä

Kysymys 1: Milloin käyttäisin jousiripustinta alustaan ​​asennetun jousituen sijaan?

Kun putki kulkee korkeudessa ja sen alla ei ole teräslavaa, jolle istua. Putkitelineet, ilmajohdot ja kattilan kattohuoneistot ovat klassisia tapauksia. Ripustimet kiinnitetään yläpuoliseen teräkseen ja laskeutuvat putkeen. Kyse on tukipisteen sijainnista, ei jousimekanismista.

Q2: Voinko saada ripustimeen saman kuormitusalueen kuin perusjousessa?

Yleensä kyllä. Muuttuvat jousiripustimemme kantavat muutaman sadan kilon jopa 20+ tonnia per ripustin. Jatkuvat jousiripustimet nousevat korkeammalle. Jos tarvitset jotain todella painavaa – esimerkiksi 40 tonnia yhdellä sauvalla – voimme rakentaa sen, mutta on järkevämpää keskustella ensin kanssamme, jotta voimme tarkastella kuormanjakovaihtoehtoja.

Q3: Kuinka testaat jousiripustimet?

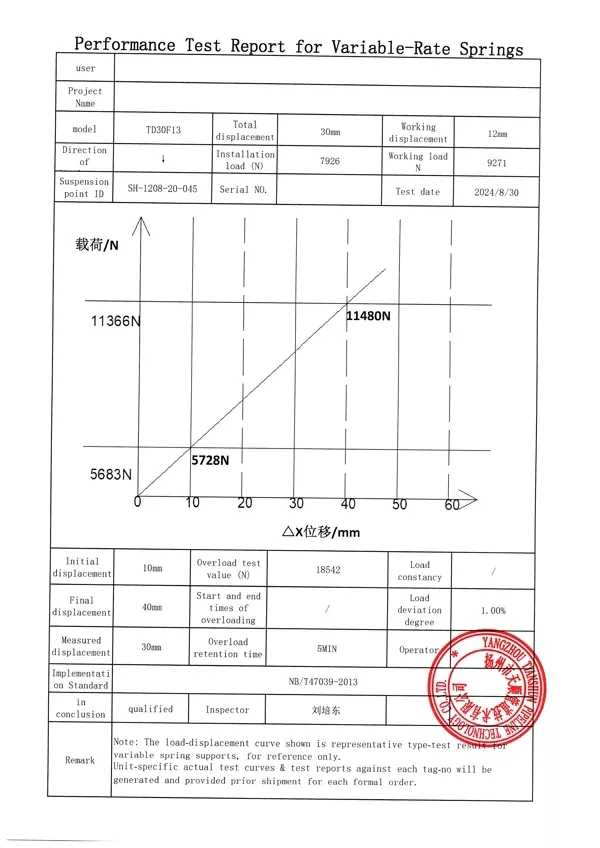

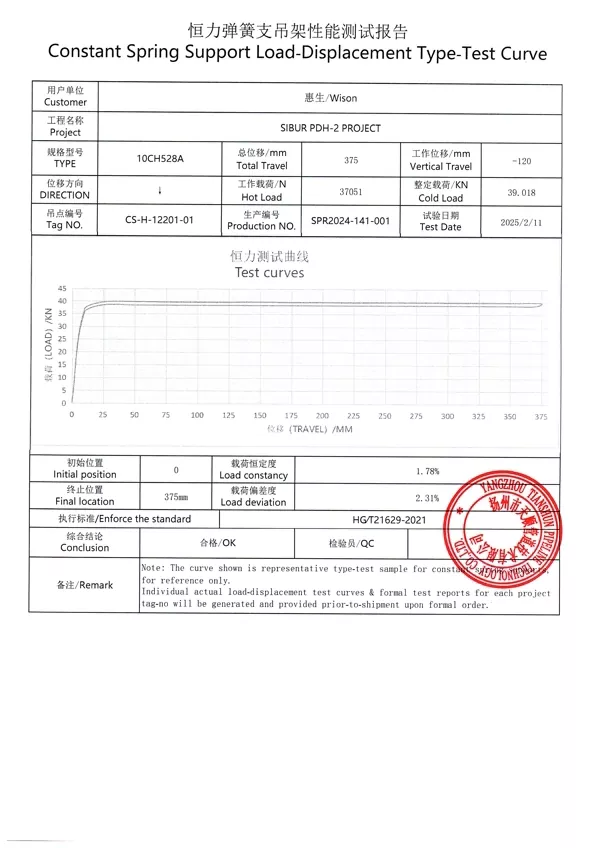

Asetamme jousen määritellylle kuormitukselle, käytämme sitä koko liikeradan läpi ja tarkistamme, että voima pysyy toleranssin sisällä. Vakiojousiripustimille piirrämme kuormitus-poikkeamakäyrän ja varmistamme, että se on tasainen suunnittelumarginaalin sisällä. Matkavaa'at tarkastetaan ja kaikki liitokset tarkastetaan kierteiden laadun ja hitsin eheyden suhteen.

Q4: Mikä on normaali toimitusaikasi?

Tavallisille ripustinkokoonpanoille yhteisillä kuormitusalueilla 20–25 päivää. Jos tarvitset 304 ruostumattomasta teräksestä valmistettuja laitteita, erikoispinnoitteita tai epätyypillisiä matkoja, katso 30–40 päivää. Suuret projektipaketit saavat oman tuotantoaikataulun, ja annamme sinulle kiinteän toimitussitoumuksen tarjouksen mukana.

Q5: Miten ne toimitetaan?

Ripustinkokoonpanot on jaettu hallittaviin osiin - jousikotelo, tankosarja ja puristin - pakataan yhteen puulaatikoihin, joissa on vedenpitävä vuori. Jokainen laatikko on merkitty ripustuslapun numerolla, jotta työmaahenkilöstö voi yhdistää ne putken tukipiirustukseen heti.

Räätälöimme säännöllisesti

Monet asiakkaat ajattelevat, että jousiripustimet tulevat vain vakioluettelotuotteina. Emme toimi näin. Useimmissa toimittamissamme jousiripustimissa on vähintään yksi mukautettu yksityiskohta, olipa se sitten:

Pidennetty matka suuriin seismiseen liikkeisiin

Räätälöidyt sauvan pituudet tietyille yläväylille

Ruostumattomasta teräksestä valmistettu rakenne rannikko- tai syövyttävään ympäristöön

Korkean lämpötilan jousimateriaali yli 400°C:n lämpötiloihin

Erikoismaalausjärjestelmät – epoksi, sinkkirikas pohjamaali tai meripinnoite

Sinun ei tarvitse sovittaa piippuasi ripustimeemme. Rakennamme ripustimen putkeesi.

Mitä olemme oppineet todellisista projekteista

Muutamia käytännön asioita, jotka kannattaa tietää, jos kirjoitat putken tukispesifikaatiota:

Pitkillä suorilla juoksuilla älä korjaa jokaista tukipistettä. Anna jousiripustimien imeä kasvua ja aseta ankkurit strategisesti. Voimme auttaa suunnittelemaan, mitkä ripustimet menevät minne, jos putken jännitysinsinöörisi toimittaa liiketiedot.

Jos putki on eristetty, määritä puristimen tyyppi ja vuoraus edessä. Eristyksen jälkiasennus ripustuskohtaan asennuksen jälkeen on sotkuista ja kallista.

Ulkoasennuksiin kosteilla tai rannikkoalueilla on määritettävä ruostumattomasta teräksestä valmistettu laitteisto tai vähintään kuumasinkitys. Hiiliteräksetangot näyttävät hyvältä ensimmäisenä päivänä, mutta eivät näytä siltä kahden sadekauden jälkeen.

Tianshunin tie

Emme ole kauppayhtiö, joka laittaa jonkun muun osia laatikkoomme. Valmistamme näitä omassa tehtaassamme Yangzhoussa. Ostamme teräksen, koneistamme komponentit, kelaamme ja testaamme jousia, kokoamme yksiköt, maalaamme, pakkaamme ja lähetämme. Ei ole olemassa keskivaihetta, jossa laatu katoaa.

Olemme vuosien varrella toimittaneet täydellisiä jousiripustinpaketteja projekteihin, jotka ovat sujuneet ongelmitta käynnistyksen ja vuosien aikana. Siksi yli 70 % asiakkaistamme palaa – ei siksi, että olisimme halvimpia (olemme reiluja, emme halpoja), vaan siksi, että ripustimet ilmestyvät ajoissa, sopivat piirustuksiin ja jatkavat työtään.

Jos hinnoittelet projektia, joka vaatii jousiripustimia, vakiojousitukia tai esieristettyjä putkikenkiä, lähetä meille tietolomakkeesi tai lisähinnat. Teemme oikean tarjouksen – suoraan tehtaalta, ei piilotettuja merkintöjä – ja halutessasi opastamme sinua valintamme taustalla olevan suunnittelulogiikan läpi. Olet myös tervetullut vierailemaan tehtaalla ja katsomaan tuotantolinjaa itse.
