Kun teollisuusputkien on kestettävä lämpölaajeneminen samalla kun ne kestävät äkillisiä iskukuormituksia,TianshuntarjoaaHydrauliset sulkimet putken kiinnitykseensuunniteltu auttamaan ylläpitämään järjestelmän vakautta vaativissa käyttöolosuhteissa. Nämä nopeusherkät laitteet mahdollistavat putkien asteittaisen liikkeen normaalin käytön aikana ja tarjoavat dynaamisen rajoituksen, kun nopea siirtyminen uhkaa putkiston eheyttä.
Hydrauliset sulkimet ovat olennaisia dynaamisia rajoituslaitteita voimalaitoksissa, petrokemian laitoksissa, jalostamoissa ja muissa teollisuuslaitoksissa, joissa putkistojärjestelmät kohtaavat seismiset voimat, vesivasarat, painetransientteja ja laitteisiin liittyviä häiriöitä. Toisin kuin perinteiset jäykät turvajärjestelmät, ne mukautuvat hitaaseen lämpöliikkeeseen ja vastustavat äkillistä, nopeaa siirtymää. Tässä artikkelissa selitetään niiden toimintaperiaatteet, keskeiset komponentit, tekniset näkökohdat, sovellukset ja huoltovaatimukset. Siinä hahmotellaan myös, kuinka valita sopivia laitteita tiettyihin putkien kiinnitysprojekteihin ja kuinka Tianshun voi tukea teollisuusputkistovaatimuksia.
Hydrauliset snubbers ovat erikoistuneita mekaanis-hydraulisia laitteita, jotka rajoittavat nopeaa liikettä putkistojärjestelmissä sallien samalla suhteellisen rajoittamattoman liikkeen pienillä nopeuksilla. Ne ovat erityisen arvokkaita asennuksissa, joissa putket laajenevat, supistuvat tai siirtyvät normaalien käyttöjaksojen aikana, mutta niiden on pysyttävä hallinnassa odottamattomien dynaamisten tapahtumien aikana.
Tyypillinen hydraulinen snuber sisältää sylinterin, männän, männän varren, hydraulinesteen, sisäisen virtauksensäätömekanismin, tiivisteet ja päätyliitännät. Kun putki liikkuu hitaasti lämpötilan muutosten vuoksi, hydraulineste virtaa kalibroitujen kanavien läpi sallien männän liikkua. Kun liike ylittää laitteelle määritellyn aktivointinopeuden, hydraulinen vastus kasvaa huomattavasti, mikä auttaa pitämään putken.
Hydrauliset snubbers toimivat yleensä kantavien tukien rinnalla sen sijaan, että ne korvaisivat niitä. Jousiripustimet, putkikengät ja muut tuet kantavat putken painoa ja mahdollistavat normaalin liikkeen, kun taas snubbers hillitsevät tiettyjä dynaamisia kuormia.
Katso projektikohtaiset tiedot Tianshunin Hydraulic Snubbers for Pipe Restraint -tuotetiedoista.
Toimintaperiaate perustuu männän nopeuden ja hydraulisen vastuksen väliseen suhteeseen. Laite reagoi eri tavalla asteittaiseen siirtymiseen ja äkillisiin liikkeisiin, mikä auttaa putkistojärjestelmiä pysymään joustavina tavallisen käytön aikana tinkimättä dynaamisesta rajoituksesta.
Teollisuusputkien koko muuttuu käyttölämpötilan noustessa ja laskeessa. Riittävän hitaan liikkeen aikana snubber päästää männän kulkemaan sylinterin läpi rajoitetulla vastuksella. Tämä auttaa estämään lämpölaajenemisen ja supistumisen tarpeettoman rajoittamisen.
Seismisen tapahtuman aikana vesivasaran, turbiinin laukaisun tai vastaavan ohimenevän putken nopeus voi nousta nopeasti. Snubberin sisäinen hydraulimekanismi rajoittaa nesteen virtausta, kun määritetyt aktivointiolosuhteet saavutetaan.
Hydraulisen vastuksen lisääntyminen vaikeuttaa huomattavasti männän lisäliikettä. Laite siirtää sitten syntyvän pidätysvoiman kiinnitysliitosten kautta tukirakenteeseen, mikä auttaa rajoittamaan liiallista putken siirtymistä.
Kun transientti laantuu, mekanismi voi palata normaaliin liikkeen sallivaan toimintaansa suunnittelusta riippuen. Oikea mitoitus, asennus ja huolto ovat tärkeitä sen varmistamiseksi, että snubber toimii tarkoitetulla tavalla koko käyttöiän ajan.
Oikein määritellyt hydrauliset sulkimet tarjoavat useita teknisiä etuja teollisuuden putkistojärjestelmille.
Yksi tärkeä rajoitus on, että hydrauliset vaimentimet eivät ole universaaleja ratkaisuja kaikkiin tärinäongelmiin. Niiden soveltuvuus riippuu putkiston liikeominaisuuksista, taajuusalueesta, kuormitustilanteista ja suorituskykyvaatimuksista. Matalaamplitudinen, korkeataajuinen värähtely voi vaatia erilaisen tai täydentävän tärinänhallintamenetelmän.
Hydraulisia sulkuja harkitaan usein kriittisissä putkistoverkostoissa, joissa äkillinen siirtymä voi vaikuttaa toiminnan jatkuvuuteen, laitteiden eheyteen tai laitoksen turvallisuuteen.
Päähöyrylinjat, syöttövesiputket ja muut korkean energian piirit voivat kokea dynaamisia kuormia laitteiden laukaisujen, painetransienttien tai seismisten tapahtumien aikana. Snubbers auttaa hillitsemään liikettä, kun suunnitteluolosuhteet sitä vaativat.
Pumppuihin, kompressoreihin, uuneihin ja painelaitteisiin liitetyt prosessiputket voivat altistua nopeille käyttöolosuhteiden muutoksille. Oikein suunnitellut turvajärjestelmät voivat auttaa hallitsemaan ohimeneviä kuormia ja suojaamaan haavoittuvia yhteyksiä.
Turvallisuuteen liittyvät putkijärjestelmät voivat vaatia huolellisesti dokumentoitua rajoittimen suorituskykyä, ympäristöluokitusta ja seismisen arviointia. Valinnassa on noudatettava soveltuvia projektikoodeja ja pätevyysvaatimuksia sen sijaan, että luotaisiin pelkästään yleisiin tuotekuvauksiin.
Kaasunkäsittely, nesteytetyn maakaasun laitokset ja korkeapaineiset siirtolinjat saattavat vaatia erityisiä tukijärjestelyjä, jotta ne voivat mukautua liikenteeseen samalla kun ohjataan tiettyjä dynaamisia tapahtumia.
Metallipalkeiden liikuntasaumat ja vastaavat komponentit voivat olla herkkiä liialliselle siirtymälle tai ulkoiselle kuormitukselle. Oikein sijoitetut vaipat voivat auttaa rajoittamaan liikettä määriteltyjen ohimenevien olosuhteiden aikana edellyttäen, että täydellinen kiinnitysjärjestely on suunniteltu liitos- ja putkikuormitusta varten.
Hydraulisen vaipan suorituskyky riippuu useista toisiinsa liittyvistä suunnitteluparametreista. Seuraavassa taulukossa on yhteenveto Tianshunin tuotetiedoissa julkaistuista edustavista arvoista. Tietyn mallin ja hankkeen todelliset vaatimukset on vahvistettava.
| Parametri | Edustava alue tai vaihtoehto | Tekninen huomio |
|---|---|---|
| Kantavuus | Noin 5 kN - 500 kN ja enemmän räätälöityjä yksiköitä varten | On otettava huomioon lasketut rajoitusvoimat ja määrätyt kuormitustapaukset. |
| Normaali veto | 100, 150, 200, 300 ja 500 mm | On katettava odotettu lämpösiirtymä ja asennustoleranssit. |
| Aktivointinopeus | Tyypillisesti 5–50 mm/s, erittelystä riippuen | On erotettava normaali putken liike dynaamisista olosuhteista, jotka vaativat rajoituksia. |
| Normaali käyttölämpötila | Noin -40°C - +120°C | Tarkista nesteen, tiivisteiden ja materiaalien sopivuus todellisissa käyttölämpötiloissa. |
| Sylinterin materiaali | Vaihtoehdot hiiliteräksestä tai seosteräksestä | Valinta riippuu kuormista, ympäristöstä ja projektin spesifikaatioista. |

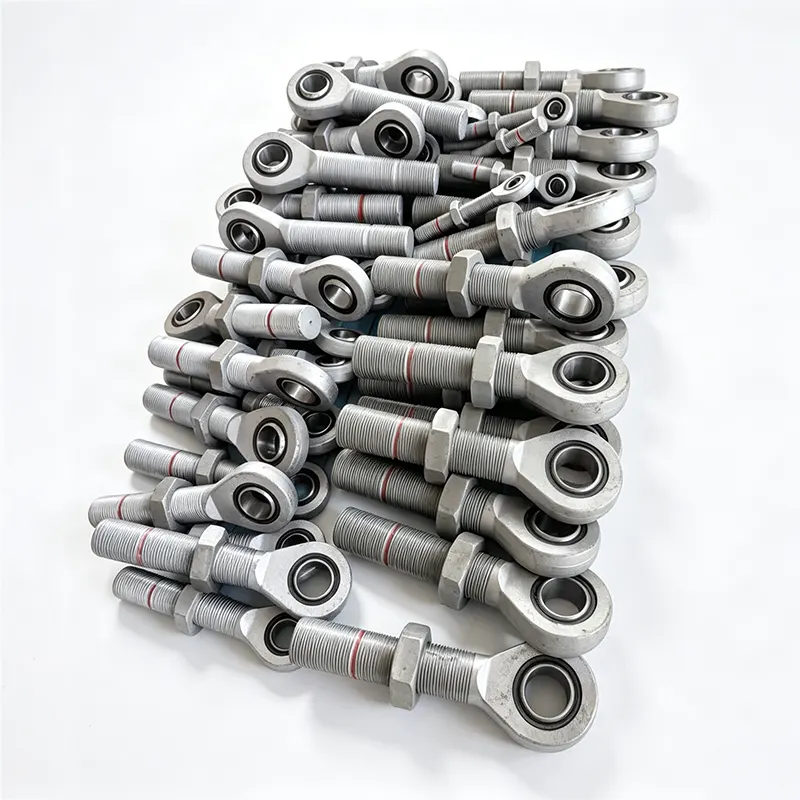

| Lopeta yhteydet | Tankosilmukka, haarukka, pallonivel ja kierrevaihtoehdot | On vastattava rakenteellista kiinnitystä ja sallittua liikesuuntaa. |
| Testaus | Toiminnallinen, paine- ja vuototestaus ohjeiden mukaisesti | Vahvista tarkastuspöytäkirjat ja vaaditut asiakirjat ennen hyväksymistä. |
Nämä arvot ovat suuntaa-antavia tuotetietoja, eivätkä korvaa hyväksyttyä tietolehteä tai projektikohtaista laskelmaa. Ydinvoima-, korkean lämpötilan tai muiden kriittisten palvelujen osalta varmista sovellettavat pätevyysvaatimukset suoraan valmistajalta.
Hydraulisen snubberin valinta edellyttää koordinointia putkiston jännitysanalyysin, tuen suunnittelun, laiteliitäntöjen ja työpaikan olosuhteiden välillä. Pelkästään putken nimellishalkaisijaan perustuva hankinta ei riitä.
Selvitä, tuleeko rajoittimen käsitellä seismisessä kuormituksessa, vesivasarassa, varoventtiilin purkamisessa, laitteiden laukaisuissa, tuulen aiheuttamassa liikkeessä tai muussa ohimenevässä tilanteessa. Ohjaava kuormitustapa määrittää vaaditun rajoituksen suorituskyvyn.
Käytä hyväksyttyä putkiston jännitysanalyysiä tarvittavien jännitys- ja puristusvoimien määrittämiseen. Tarkista vaimennuslujuus, kiinnityslujuus, rakenneteräs, hitsit ja liitetyt putkiosat osana koko kuormituspolkua.
Määritä odotettu kuumasta kylmään lämpöliike, asennusasento ja mahdollinen siirtymä sovellettavissa käyttöolosuhteissa. Riittävä iskunvaimennus auttaa estämään ei-toivotun matkan päätekontaktin ja häiritsevät normaalia putken liikettä.
Aktivointinopeuden tulee olla sopiva normaalin liikkeen odotettuun vaihteluväliin ja hillitsemistä vaativiin dynaamisiin tapahtumiin. Virheellinen kalibrointi voi aiheuttaa ei-toivottua vastusta rutiinikäytön aikana tai riittämättömään vasteeseen transientin aikana.
Tarkista ympäristön ja putkien lämpötilat, korroosiolle altistuminen, kosteus, nesteiden yhteensopivuus ja mahdolliset erityiset ympäristövaatimukset. Erikoissovellukset saattavat tarvita parannettuja materiaaleja, tiivisteitä, suojapinnoitteita tai pätevyystestausta.
Tunnista hallitsevat suunnittelukoodit ja projektin tekniset tiedot. Sovelluksesta riippuen ne voivat sisältää ASME B31.1:n, ASME B31.3:n, MSS-standardien tai ydinpalveluspesifikaatioiden asiaankuuluvia vaatimuksia. Tarkista tarkat versiot, sovellettavuus ja vaadittu pätevyysalue vastaavalta insinööriltä.
Lisätietoja täydentävistä tukilaitteista saat tutustumalla Tianshunin vakiojousitukiin ja tarkastelemalla, kuinka valitut komponentit voivat toimia yhdessä koordinoidussa putkitukijärjestelmässä.
Jopa oikein valittu hydraulinen snubber voi toimia huonosti, jos se on asennettu väärin tai huollettu puutteellisesti. Asennuksen ja tarkastuksen tulee noudattaa valmistajan ohjeita ja hyväksyttyä projektidokumentaatiota.
Tarkastuksessa tulee huomioida hydraulinesteen vuoto, korroosio, männänvarren vauriot, löysät liitokset, vaurioituneet tiivisteet, epänormaalit siirtymät ja todisteet mekaanisista häiriöistä. Kaikki epätavalliset olosuhteet tulee arvioida valmistajan huolto-ohjeiden mukaan.
Tarkastusvälien ja huoltoaikataulujen on vastattava laitekäsikirjaa, käyttöympäristöä, tapahtumahistoriaa ja projektin vaatimuksia. Tianshunin julkaissut ohjeet osoittavat tarkastukset noin 3–5 vuoden välein ja mahdolliset peruskorjaukset noin kymmenen vuoden välein normaaleissa käyttöolosuhteissa; näitä tulisi käsitellä yleisinä ohjeina eikä yleisinä vaatimuksina. Turvallisuuden kannalta kriittiset sovellukset voivat vaatia erilaisen aikataulun.
Merkittävän seismisen tapahtuman tai muun suunnitteluperusteisen transientin jälkeen tarkasta kiinnitysjärjestelmä soveltuvien paikan päällä olevien menettelytapojen mukaisesti ennen kuin palautat vahingoittuneen laitteen käyttöön.
Niiden ensisijainen tarkoitus on mahdollistaa hidas putken liike normaaleissa käyttöolosuhteissa ja rajoittaa tiettyjen dynaamisten tapahtumien aiheuttamaa nopeaa siirtymää. Tämä auttaa hallitsemaan putkistoon, liitettyihin laitteisiin ja tukirakenteisiin siirtyviä kuormia.
Jousiripustin tukee putken painoa samalla kun se mukautuu lämpöliikkeeseen. Hydraulinen snubber tarjoaa ensisijaisesti dynaamisen pidätyksen, eikä se yleensä korvaa tuen kantavaa toimintaa. Molempia voidaan käyttää samassa putkistossa eri suunnittelutarkoituksiin.
Aloita hyväksytystä putkiston jännitysanalyysistä ja tunnista hallitsevat dynaamiset kuormitustapaukset. Valinnassa on otettava huomioon pidätysvoimat, jännitys- ja puristuskapasiteetti, isku, asennuskuormat ja koko kiinnitysjärjestelmän lujuus.
Monet hydrauliset snubberit tukevat vaaka-, pysty- tai vinoasennusta, mutta sallittu suunta riippuu suunnittelusta. Varmista valmistajan ohjeet, asennuskokoonpano ja kaikki projektikohtaiset rajoitukset ennen asennusta.
Kyllä. Tarkastuksen tulee kattaa vuodot, korroosio, tangon kunto, liitännät ja toimintakyky tarvittaessa. Tarkastus- ja huoltoaikataulun tulee noudattaa valmistajan ohjeita ja asennuksen käyttövaatimuksia.
Ei. Ne on ensisijaisesti tarkoitettu hillitsemään nopeita liikkeitä ja tiettyjä ohimeneviä kuormia. Jatkuva matalan amplitudin ja korkeataajuinen tärinä saattaa vaatia lisäanalyysiä ja muita tärinänhallintatoimenpiteitä.
Ilmoita tarvittava kantavuus, isku, käyttö- ja ympäristölämpötilat, aktivointinopeus, asennussuunta, päätyliitännät, putken jännitys- tai tukipiirustukset, ympäristöolosuhteet ja sovellettavat projektistandardit. Nämä tiedot auttavat valmistajaa arvioimaan oikean kokoonpanon.
Hydrauliset putkenrajoittimet ovat tärkeässä asemassa teollisuuden putkijärjestelmissä, joiden on mukauduttava rutiininomaiseen lämpöliikkeeseen ja vastustettava samalla äkillisiä dynaamisia voimia. Oikea valinta riippuu lasketuista kuormista, iskuvaatimuksista, aktivointiominaisuuksista, asennustiedoista, materiaalien yhteensopivuudesta sekä sovellettavista suunnittelu- ja pätevyysstandardeista. Snubbersin integrointi sopivien putkitukien ja laajennusosien kanssa auttaa luomaan koordinoidun kiinnitysjärjestelmän sen sijaan, että luottaisit yhteen laitteeseen jokaisen liikeongelman ratkaisemiseksi.
Tianshun tukee teollisuusputkistoprojekteja hydraulisilla snubber-ratkaisuilla ja niihin liittyvillä putkistojen tukituotteilla. Jos suunnittelet uutta asennusta, päivität olemassa olevaa turvajärjestelmää tai hankit räätälöityjä laitteita vaativiin käyttöolosuhteisiin, valmistele tekniset vaatimukset jaota meihin yhteyttäkeskustella sopivista kokoonpanoista, suunnittelunäkökohdista ja projektikohtaisista tarjousvaihtoehdoista.
