Jatkuva kevättuki

Vuonna 2012 perustettu Yangzhou Tianshun Pipeline Technology Co., Ltd. on keskittynyt putkistojen tukituotteiden valmistukseen 14 vuoden ajan ja tuotteita palvelee yli 40 maassa ympäri maailmaa. Standing Constant Spring Support on tuote, joka on suunniteltu erityisesti työolosuhteisiin, joissa putkilinjan yläpuolella ei ole nostotilaa ja pohjatukea tarvitaan. Se asetetaan teräspalkeille, betoniperustuksille tai tukialustalle alustan läpi, mikä tarjoaa jatkuvan ylöspäin suuntautuvan tukivoiman putkilinjoille ja ratkaisee täydellisesti putkilinjan siirtymän kompensointiongelman tilan rajoitetuissa skenaarioissa.

Miksi valita seisova tyyppi? Ratkaisu avaruusrajoitteisiin skenaarioihin

Käytännön suunnittelussa monet putkilinjat eivät voi ottaa käyttöön yläripustusratkaisuja, ja niissä on käytettävä pohjatukea:

▶  Pohjakerroksen putkistot putkigallerioissa: Alimman kerroksen putkilinjojen yläpuolelle ei ole saatavilla teräsrakenteisia palkkeja ripustettavaksi

▶  Putkiputket laitteen päällä: Putket on sijoitettu suoraan laitteiden yläpuolelle, ei nostopisteitä yläpuolella

▶  Putkiputket betonikaivoissa: Putket putkikaivoissa, joissa on kapea ylätila

▶  Halkaisijaltaan suuret putkistot: putkistot yli DN800, liian pitkät ripustustangot ovat alttiita epävakaudelle

▶  Tärinäherkät putkistot: pumpun tulo- ja poistoputket, pohjatuen vakaus on parempi kuin ripustuksen

▶  Jälkiasennusprojektit: Olemassa oleviin teräsrakenteisiin ei voi lisätä uusia nostopisteitä, vain perustuksen tuki on saatavilla

Näissä skenaarioissa Standing Constant Spring Support on ainoa toteuttamiskelpoinen jatkuvan voiman tukiratkaisu.

Tuotteen tekniset tiedot

Kattava vertailu: seisova tyyppi vs. jousitustyyppi

Tuotteen rakenne ja ydinominaisuudet

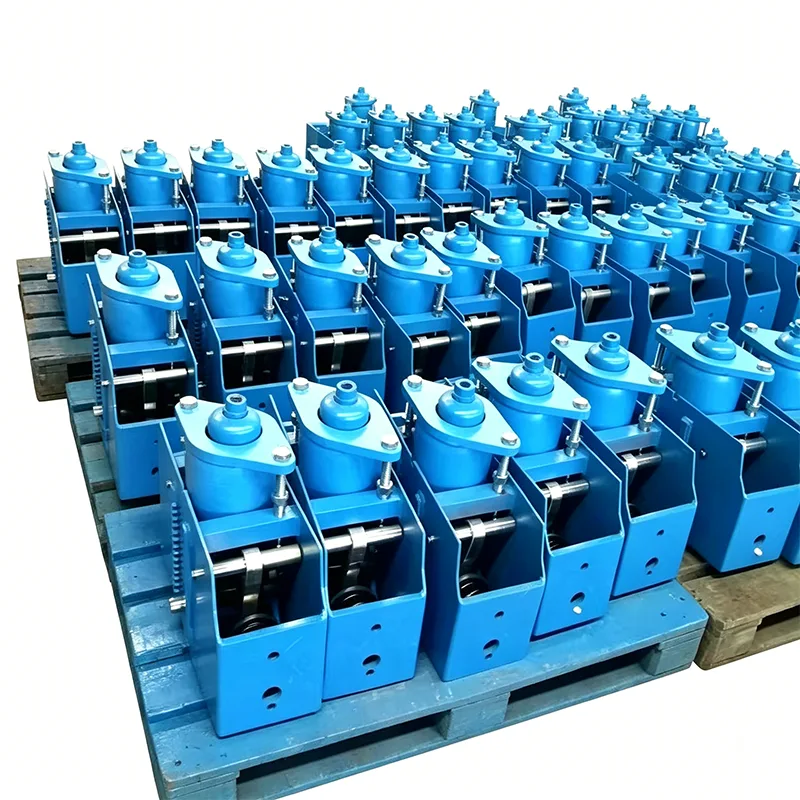

Pysyvä jatkuva jousituki käyttää pystysuoraa laatikkorakennetta, joka koostuu pääasiassa seuraavista osista:

Pohjalevy: Leveä pohjalevy hajauttaa kuormaa ja varmistaa vakauden

Jousilaatikko: Sisäänrakennettu vakiovoimainen jousimekanismi, pystysuoraan järjestetty

Tukilevy: Yhdistetty putkiputkikannattimeen, korkeutta voidaan hienosäätää

Siirtymäilmaisin: Visualisoitu sivulla helpottamaan tarkkailua

Lukituslaite: Lukitsee jousen kuljetuksen ja asennuksen aikana

Ydinominaisuudet

Erittäin matala korkeus muotoilu

Pystysuuntainen jousijärjestely, kokonaiskorkeus 40 % matalampi kuin saman spesifikaation jousitustyyppi

Soveltuu tiloihin, joissa on rajoitettu lattiakorkeus, kuten putkihautoja ja laitehuoneita

Lyhyemmät tekniset tiedot räätälöitävissä erityisiin työolosuhteisiin

Erinomainen vakaus

Pohjapinta-ala 3 kertaa suurempi kuin jousitustyyppi, matala painopiste

Ei helppo kaataa putkilinjan vaakasuuntaisen työntövoiman alaisena

Ei ripustustangon heilumisongelmaa tärinätyöolosuhteissa

Kätevä asennus ja huolto

Maa-asennus, ei vaadi korkealla ajoa

Aseta suoraan alustalle, kiinnitä tasoituksen jälkeen

Säätöpultti päällä, toimii maassa seisten

Putkistoja ei tarvitse purkaa huoltoa ja vaihtoa varten, vaan vedä jousikokoonpano suoraan ulos

Vahva siirtymäsopeutuvuus

Soveltuu erityisen hyvin työolosuhteisiin, joissa putkistojen lämpösiirtymä on ylöspäin

Voidaan myös siirtää alaspäin, asenna vain päinvastoin

Sivuttaissiirtymä ei vaikuta vakiovoiman suorituskykyyn

Tyypillinen sovellusskenaarion analyysi

Paikan päällä oleva asennus- ja käyttöönottoopas (perustuu 14 vuoden suunnittelukokemukseen)

Asennusta edeltävä tarkastus

1. Tarkista, onko tuotemalli yhdenmukainen suunnittelupiirustusten kanssa

2. Tarkista, onko lukituslaite ehjä ja onko kuljetuksen aikana löysää

3. Tarkista pohjan tasaisuus, korjaus vaaditaan, jos muodonmuutos ylittää 2 mm

Asennusvaiheet

1. Perustuksen tasoitus: Tukiperustuksen pinnan tasovirhe ≤2mm/m

2.Asemointi ja kiinnitys: Aseta seisova vakiojousituki paikalleen, hitsaa tai kiinnitä alusta alustaan

3. Putkilinjan liitäntä: Liitä putkilinjan tuki kannakkeen ylälevyyn, varaa kylmätilan siirto

4.Kuormitusasetus: Säädä yläpultti suunnitteluvaatimusten mukaan, kohdista osoitinlevy kylmätilan asentoon

5. Avaa lukitus: Irrota kuljetuksen lukituspultit asennuksen jälkeen

6. Tarkastus ja vahvistus: Vahvistusilmaisin voi liikkua vapaasti ilman tukoksia

Yleinen ongelmankäsittely

Laadunvalvonta ja todentaminen

Raaka-aineiden valvonta

Kaikki teräsmateriaalit tavallisilta terästehtailta materiaalisertifikaateilla

100 % kovuustesti jousiteräkselle, hyväksymättömät materiaalit hylätty

Eritelmien mukaan kuivatut hitsausmateriaalit sopivat perusmetallin lujuuteen

Tuotantoprosessin ohjaus

CNC-leikkaus ja -leikkaus, mittatarkkuus ±1mm

Hitsaus käyttää CO2-suojattua hitsausta, hitsaajalla on sertifikaatit

Jousilämpökäsittely ottaa käyttöön tyhjiöuunin, kovuuden tasaisuus ± HRC2

Kolme täystahtikoeajoa täydellisen koneen asennuksen jälkeen

Tehdastarkastus

Jokainen pysyvä jatkuva jousituki täyttää seuraavat asiat ennen toimitusta:

Ulkonäön ja mittojen tarkastus

Täysiskuormitustesti, kirjaa 10 mittauspistettä

Vakiolaskenta, varmista ≤±5 %

Lukituslaitteen toimintatesti

Siirtymäilmaisimen kalibrointi

Korroosionestopinnoitteen paksuuden tunnistus

Palvelu ja tuki

▶  Valintatuki: varmista asennustilan vahvistus seisomatyyppisen ratkaisun toteutettavuuden varmistamiseksi

▶  Räätälöity palvelu: Mukautettu erikoiskorkeus ja erityinen pohjakoko paikan päällä olevan tilan mukaan

▶  Asennusohjeet: tarjoa yksityiskohtainen asennusopas, paikan päällä opastus saatavilla suurille projekteille

▶  Toimitusaika: 7-10 päivää perinteisille malleille, 15-20 päivää räätälöityille tuotteille

▶  Laadutakuu: 2 vuoden tuotetakuu, elinikäinen tekninen tuki

▶  Varaosien toimitus: Tavalliset mallijousikokoonpanot varastossa, toimitetaan 48 tunnin sisällä

Standing Constant Spring Support on luotettava ratkaisu jatkuvan voiman putkilinjan tukemiseen ahtaissa työoloissa. Olemme viimeisen 14 vuoden aikana ratkaisseet ongelman, että jousitusratkaisuja ei voida toteuttaa satoihin projekteihin maailmanlaajuisesti, ja tuotteemme ovat toimineet vakaasti ja asiakkaiden yksimielisesti tunnustamia.
