Lämpötehokkaat esieristetyt putkituet lämmön säilyttämiseen ja nopeaan kenttäasennukseen

Jos olet koskaan kävellyt kylmävesilinjan ohi kosteana päivänä ja huomannut märän paikan putken tuen ympärillä, olet nähnyt tarkalleen, mitä esieristetty putkituki on suunniteltu estämään. kloTianshun, teemme nämä tuet kylmille linjoille, kryogeenisille putkille ja kuumille prosessilinjoille, joissa eristyksen on pysyttävä yhtenäisenä tukipisteen läpi. Yli 14 vuoden ajan olemme toimittaneet niitä LNG-terminaaleihin, kaukojäähdytyslaitoksiin, elintarvikejalostuslaitoksiin ja kaikkialle muualle, jossa kylmäputki ja ulkoilma kohtaavat.

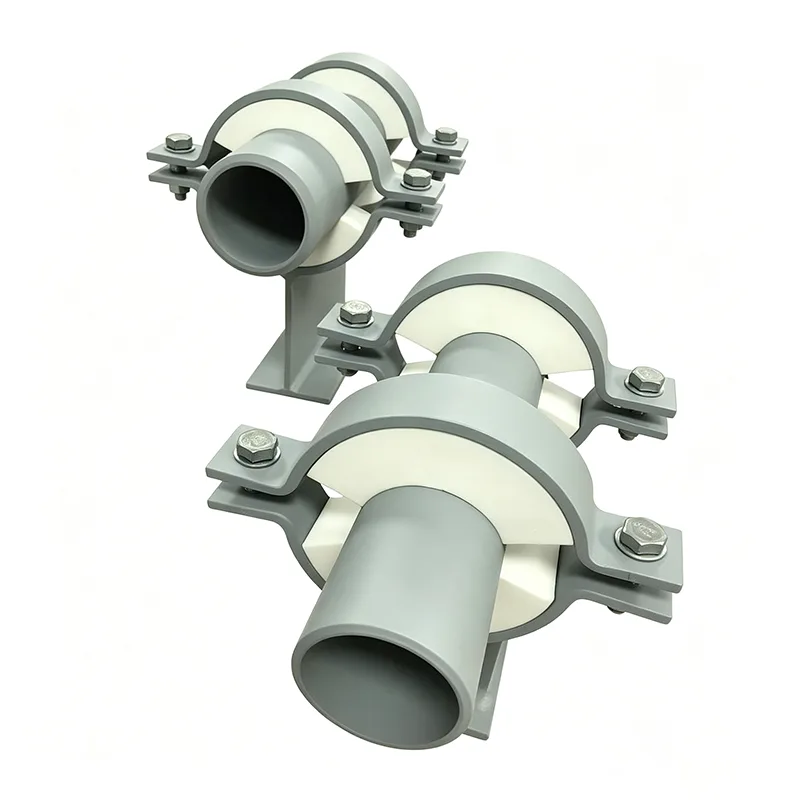

Tavallinen putkikenkä tai putken tuki toimii hyvin eristämättömissä linjoissa, mutta heti kun lisäät eristeen, syntyy ongelma: tukipisteestä tulee lämpösilta. Kylmällä linjalla tämä tarkoittaa kondensaatiota, jään kertymistä ja lopulta korroosiota. Kuumalla linjalla se on reitti, jolla lämpö pääsee vuotamaan suoraan rakenneteräkseen. Esieristetty putken tuki ratkaisee tämän upottamalla jäykän eristyslohkon itse tukikengän sisään – putki pysyy eristettynä, kuorma kulkee ja kastepiste pysyy paikoilleen.

Esieristetyt putkikannattimet eivät ole vain eristeitä, joiden ympärillä on metallikiinnike. Ne ovat kantavia rakenneosia, ja niiden on kestettävä sama paino, liike ja satunnaiset iskukuormitukset kuin minkä tahansa putkikengän. Pystyajoilla, joissa siiman täytyy myös absorboida lämpöliikettä, toimitamme niitä usein rinnallejousiripustimettaisäädettävät jousituet. Pitkissä vaakasuorissa telineissä ne toimivat yhdessä jatkuvien jousitukien kanssa kriittisissä kiinnityspisteissä varmistaen, että kylmäputki on täysin tuettu ja täysin eristetty kaikkialla.

Valmistamamme standardit

ANSI/MSS SP-58 – putkituet ja ripustimet

ASME B31.3 ja B31.1 – Prosessi- ja tehoputkistot

EN 13480 – Metalliset teollisuusputket (jos sovellettavissa)

GB/T 17116 – kiinalainen standardi putkituille

Tehtaamme laatujärjestelmämme on sertifioitu ISO 9001:2015 -standardin mukaan, ja tarjoamme täydellisen materiaalin jäljitettävyyden jokaiseen tilaukseen. LNG- ja kryogeenisiin projekteihin voimme sisällyttää myös teräskomponenttien matalan lämpötilan iskusitkeystestitodistukset.

Yleisiä kysymyksiä

Q1: Mistä tiedän, minkä paksuuden tarvitsen?

Tuen eristeen paksuuden tulee vastata putken eristeen paksuutta tai olla hieman pienempi (mutta ei paljon), jotta vältytään raon muodostumiselta. Jos putkessasi on 80 mm vaahtolasia, laitamme vähintään 70-80 mm eristystä kengän sisään. Tarkka määrä riippuu lämmönjohtavuusvaatimuksesta ja pinnan kondensaatioriskistä. Lähetä meille eristystietosi, niin räätälöimme sen.

Q2: Voivatko esieristetyt putkituet käsitellä kuumia linjoja vai ovatko ne vain kylmää varten?

Molemmat. Ne estävät lämpöhäviön höyry- ja kuumaöljylinjoissa yhtä hyvin kuin ne estävät kondensoitumisen kylmissä linjoissa. Yli 200°C korkean lämpötilan sovelluksiin valitsemme eristysmateriaaleja, kuten mineraalivillaa tai kalsiumsilikaattia, jotka eivät hajoa korkeissa lämpötiloissa.

Q3: Ovatko nämä tuet kenttähitsattavissa vai toimitetaanko ne täydellisenä kokoonpanona?

Esieristetyt tukimme toimitetaan tyypillisesti täydellisenä kokoonpanona valmiina hitsattavaksi tai kiinnitettäväksi putkeen. Eristyslohko on esisidottu terässatulaan ja höyrysulku on tiivistetty tehtaalla. Tämä säästää valtavasti kenttätyötä verrattuna eristyslaatikon rakentamiseen vakiokengän ympärille paikan päällä.

Q4: Voitko suunnitella liukuvan esieristetyn putkituen?

Kyllä. Liimaamme PTFE-liukulevyn pohjalevyn alapuolelle tai tarjoamme kiillotetun ruostumattoman teräksen pinnan. Tämä antaa putken liikkua aksiaalisesti samalla kun se pysyy täysin eristettynä. Tarjoamme myös ohjattuja versioita sivuttaisrajoittimilla, jotka on suunniteltu putken jännitysliikkeen vaatimuksiin.

Q5: Kuinka lähetät nämä vahingoittamatta eristystä?

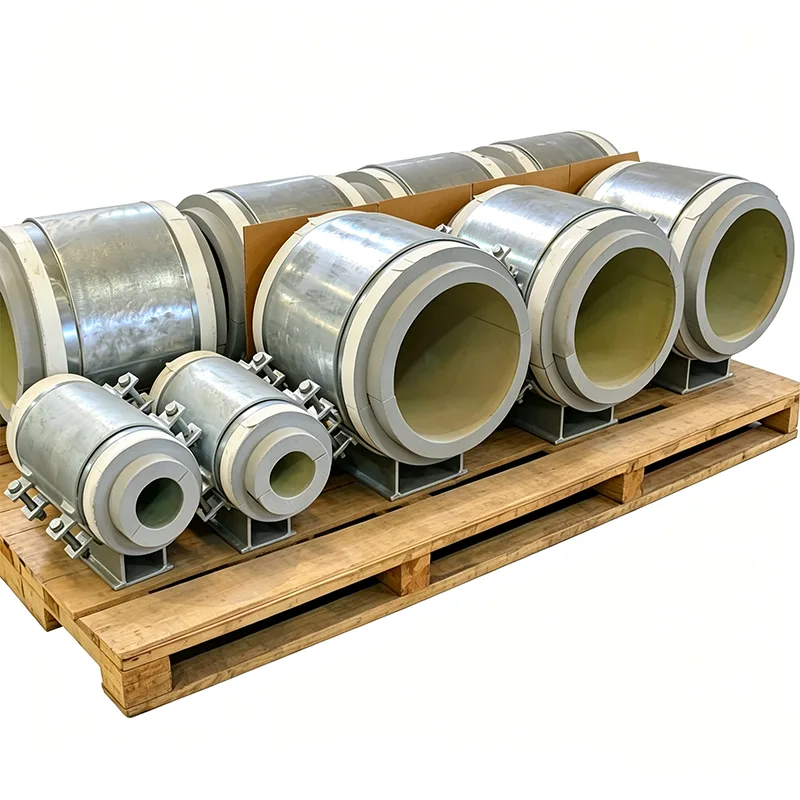

Eristyslohko on upotettu terässatulan sisään ja suojattu pohjalevyllä. Lisäämme myös väliaikaisen reunasuojauksen ja pakkaamme jokaisen tuen puiseen laatikkoon tai lavalla, jossa on vaahtomuovipehmuste eristeen ympärillä. Olemme toimittaneet näitä tuhansia Lähi-itään ja Kaakkois-Aasiaan, eikä kondenssiveden vaurioitunut eristys ole ongelma.

Testaus ja laadunvarmistus

Jokaiselle esieristetylle putken kannalle suoritetaan mittatarkastusta pidemmät tarkastukset:

Eristyserän puristuslujuuden tarkastus

Vedenabsorptiotesti umpisoluvaahdolle (ASTM C272 tai vastaava)

Eristeen ja terässatulan välisen sidoksen eheys (visuaalinen ja mekaaninen kosketustesti)

Satulan säteen, pohjan tasaisuuden ja pultin reikien kohdistuksen mittatarkastus

Höyrysulun jatkuvuuden tarkastus

Kantavuustesti täydessä kokoonpanossa kriittisiä tai prototyyppitilauksia varten

Dokumentaatio sisältää materiaalitodistukset teräkselle ja eristeelle, testiyhteenvedon ja valokuvan jokaisesta merkitystä tuesta ennen pakkaamista.

Tarjoamme räätälöinnin

Esieristetyt putkituet ovat lähes aina räätälöityjä. Jotkut valmistamistamme muunnelmista:

Ylimitoitettu satulat suurihalkaisijaisille LNG-putkelle (jopa 60")

Pystysuuntaiset nousuputket integroidulla eristelohkolla

Ankkurityyppiset esieristetyt tuet kiinteitä kohtia varten

Palonkestävä eristys (mineraalivilla tai paisuva vaahto) paloturvallisille alueille

Ruostumattomasta teräksestä valmistettu satula ja tarvikkeet rannikko- tai offshore-asennuksiin

Jaettu kuorirakenne jälkiasennukseen olemassa oleviin jännitteisiin linjoihin ilman leikkaamista

Sinun ei tarvitse sovittaa eristystäsi tukiemme ympärille. Rakennamme tuen eristesi ympärille.

Asioita, joita olemme oppineet oikeista asennuksista

Ota aina huomioon höyrysulku. Kylmillä linjoilla kosteus pääsee eristelohkoon, jos tiiviste ei ole täydellinen, ja kun eriste on märkä, sen lämpöteho putoaa kalliolta. Reunojen tiivistämisessä ollaan erityisen huolellisia ja suosittelemme työmaatiimiä tarkastamaan esteen ennen ja jälkeen hitsauksen.

Pystyputkistoissa esieristetty putkituki saattaa tarvita erilaisen kuormansiirtojärjestelyn kuin vaakasuuntainen. Eristyslohko kantaa koko painon kokoon puristettuna vaakasuorilla viivoilla, mutta pystysuoralla viivalla kannatin tarvitsee usein teräksisen leikkausreunuksen, joka tarttuu eristeen läpi. Voimme sisällyttää tämän suunnitteluun.

Jos putki vesitestataan, ota huomioon, että putki on ympäristön lämpötilassa testin aikana ja saattaa hikoilla. Se on normaalia, mutta se on myös ensimmäinen kerta, kun monet sivustotiimit näkevät tuen tiivistymisen. Asennusoppaassa oleva huomautus, joka selittää tämän, voi säästää monia tarpeettomia kyselyitä.

Ilmoita tilauksen yhteydessä putken aikataulu, eristeen tyyppi ja paksuus sekä suunnitteluliike (jos liukuva). Nämä kolme datapistettä antavat meille mahdollisuuden ehdottaa teknisesti järkevää suunnittelua ensimmäisessä lainauksessa ilman edestakaisin.

Miksi Tianshun esieristetyille putkituille?

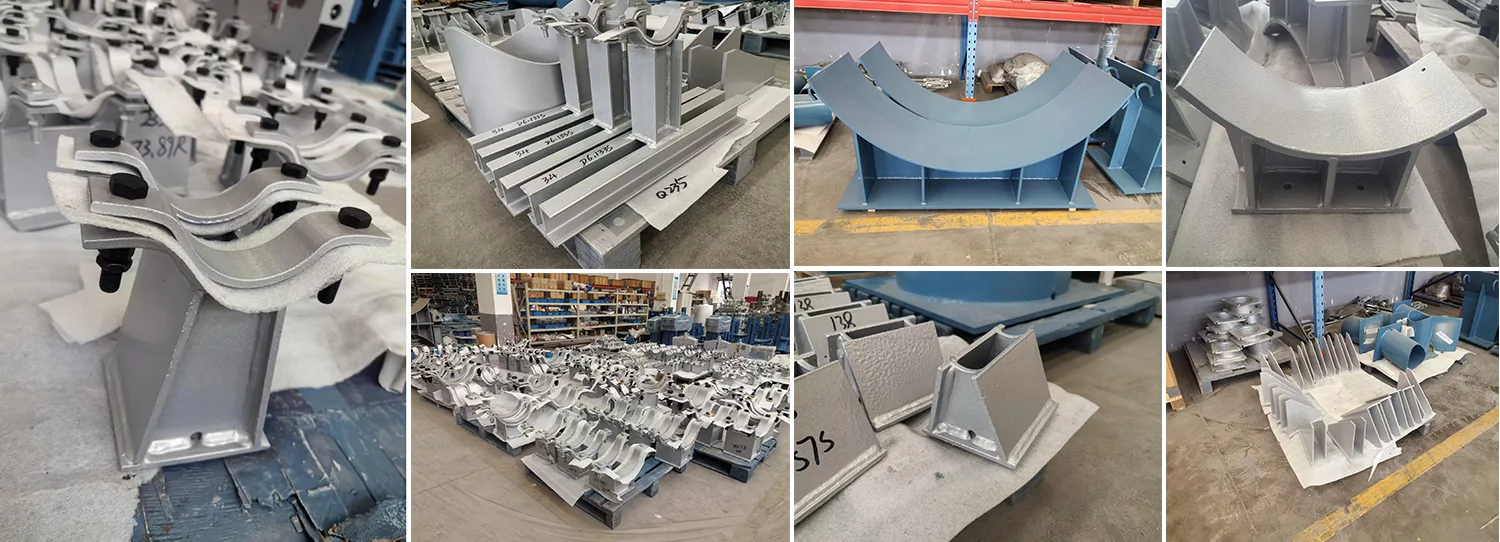

Esieristetty putkituki sijaitsee rakennesuunnittelun ja lämpösuunnittelun leikkauskohdassa. Jos jompikumpi osa on väärin, tuki joko pettää mekaanisesti tai imee kosteutta ja lakkaa eristämästä. Olemme saaneet molemmat osat kuntoon 14 vuoden ajan, ja Yangzhoun tehtaallamme on tuotantolinja rakennettu näiden rakentamiseen tehokkaasti – terässatulan leikkaamisesta eristeen kiinnittämiseen ja höyrysulun tiivistämiseen.

Yli 70 % tilauksistamme tulee asiakkailta, jotka testasivat meitä kerran ja palasivat jatkuvasti. Toimitamme esieristettyjä tukia maailmanlaajuisesti, usein niputettuina putkitukien, jousiripustimien ja vakiojousitukien kanssa, joten koko putken tukipaketti saapuu yhdessä merkittynä ja valmiina asennettavaksi.

Jos seuraavassa projektissasi on kylmälinjoja, kryogeenisiä linjoja tai eristettyjä kuumalinjoja, jotka tarvitsevat asianmukaisen lämpöeristyksen tukipisteissä, lähetä meille eristystiedot ja putkitukiluettelo. Teemme suoraan tehtaalta tarjouksen selkeällä toimitusaikataululla. Kuten aina, olet tervetullut vierailemaan tehtaallamme ja katsomaan, kuinka rakennamme ja testaamme näitä tukia ennen niiden lähettämistä.
