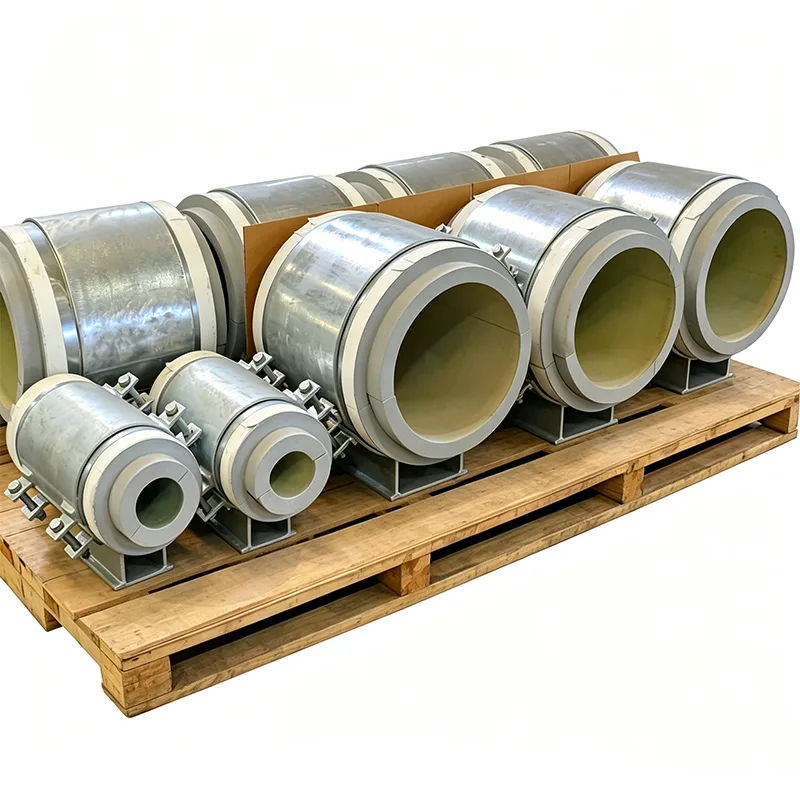

Esieristetty putken liukutuki

Lämpötilan muutosten vaikutuksesta laajenevan ja supistuvan putken on liikuttava kannattimistaan. Putki, jonka tulee pysyä eristettynä, tarvitsee ehjän lämpövaipan. Molempien vaatimusten täyttäminen samassa tukipisteessä tarkoittaa yleensä erillisen liukulevyn asentamista ja eristeen leikkaamista sen ympärille paikan päällä – sarja, joka jättää tilaa kohdistusvirheille, puristuneelle eristeelle ja epäluotettavalle höyrytiivisteelle. Esieristetty putken liukutuki ratkaisee tämän yhdistämällä liukumekanismin ja eristyslohkon yhdeksi, tehtaalla kootuksi yksiköksi, joka saapuu paikalle valmiina ottamaan vastaan ​​putken ja viereisen eristeen.

Olemme valmistaneet näitä integroituja liukutukia Yangzhoun tehtaallamme vuodesta 2012 lähtien höyrylinjoihin, jäähdytysvesiverkkoihin ja kryogeenisiin siirtoputkiin yli 45 maassa. Jokainen kokoonpano on suunniteltu siten, että putki liikkuu vapaasti, eristys pysyy ehjänä ja tukiteräs turvallisessa lämpötilassa.

Kuinka liuku- ja eristystoiminnot toimivat yhdessä

Tukirunko sisältää jäykän, tiheästi eristävän lohkon, joka siirtää putken kuorman satulasta alas pohjalevyyn. Mikään metalli ei kosketa metallia kuormitusreitin läpi: itse eriste toimii lämpökatkona. Eristyslohkon alla pienikitkainen liukupari on sijoitettu tarkasti valmistuksen aikana.

Ylempi liukukomponentti on kiillotettua ruostumatonta teräslevyä, joka on liimattu eristelohkon alapuolelle tai välilevyyn.

Alempi liukukomponentti on PTFE- tai grafiitilla kyllästetty tyyny, joka on kiinnitetty teräspohjalevyn yläosaan.

Koko liukupinta on suljettu tukirungon sisään ja suojattu rakennuspölyltä, tuulen puhaltamalta hiekalta ja kosteudelta, jotka voivat lisätä kitkaa tai aiheuttaa korroosiota ajan myötä.

Luistin pinta-ala ja matkan pituus lasketaan putken jännitysanalyysitiedoistasi. Lisäämme reilun marginaalin odotetun suurimman siirtymän yli, joten edes epätavallinen transientti ei työnnä tukea sen suunnitellun alueen ulkopuolelle.

Eristys, joka toimii käyttölämpötilassasi

Eristyslohkon materiaali valitaan linjasi erityisiin lämpöolosuhteisiin, ei poimittu yhden koon varastosta. Vakiomateriaalivaihtoehtojamme ovat:

Korkeatiheyksinen PIR (polyisosyanuraatti): jäähdytettyyn veteen, suolaliuokseen ja kylmäpalveluihin -50°C asti.

Solulasi: kryogeenisiin sovelluksiin -196 °C asti, missä kosteuden läpäisemättömyys on kriittinen.

Kalsiumsilikaatti: höyrylle, kuumalle öljylle ja prosessilinjoille 650°C asti.

Perliittipohjaiset tai mikrohuokoiset levyt: sovelluksiin, jotka vaativat erittäin alhaista lämmönjohtavuutta äärimmäisissä lämpötiloissa.

Jokainen lohko koneistetaan vastaamaan projektille määritettyä putken halkaisijaa ja eristeen paksuutta. Sen puristuslujuus varmistetaan koko hydrotestikuormitusta vastaan, ei vain käyttöpainoa vastaan, jotta estetään puristuminen käyttöönoton aikana.

Höyrynsulku, joka ei keskeydy

Kengän metallirunko on valmistettu integroidulla tiivistelaipalla. Kun työmaahenkilöstö asentaa putken eristyksen ja ulkoverhouksen, he tuovat höyrysulun suoraan tähän laippaan ja tiivistävät sen liimalla tai teipillä. Tuloksena on jatkuva, tarkastettava kirjekuori, joka kulkee suoraan tukikohdan läpi – ei rakoja, ei käsin leikattuja laastareita, ei riippuvuutta pelkästään paikalla levitettävästä mastiksista.

Dokumentaatio ja luotettavuus

Jokaisen esieristetyn liukukannattimen mukana toimitetaan täydellinen dokumentaatiosarja:

EN 10204 Tyyppi 3.1 -sertifikaatit kaikille teräsosille.

Eristysmateriaalien tiedot, joissa on lämmönjohtavuus- ja puristuslujuusarvot suunnittelulämpötilassa.

Liukulevyn kitkakerrointodistukset, varmennettu laboratoriotesteillä.

Mittaraportit, jotka vahvistavat matka-alueen, lohkon paksuuden ja pohjalevyn mitat.

Yleiset sovellukset

Höyry- ja lauhdeputkitelineet voimalaitoksissa ja teollisuuslaitoksissa.

Jäähdytysvesi- ja kaukojäähdytyslinjat, joissa liukutuet on sijoitettu pitkiin suoriin ajoihin.

Kryogeeniset putkigalleriat, joissa lämpökutistuminen vaatii luotettavan, vähäkitkaisen liukupinnan.

Kaikki eristetyt putkistot, joissa kentällä koottavat liukulevyt hidastaisivat eristyksen asennusta ja aiheuttaisivat tarkastusvaikeuksia.

Miksi Tianshun?

Liukutuki, joka sitoo tai murskaa sen eristeen muutaman lämpösyklin jälkeen, ei ole liukutuki – se on tuleva korjaustilaus. Tehdasintegroitu lähestymistapamme eliminoi kenttäkokoonpanon vaihtelun ja varmistaa, että liukupinnat ovat kohdakkain, eristyslohko on täysin tuettu ja työmaatiimi voi suorittaa höyrysulun puhtaasti. Yli 70 %:n toistuvalla liiketoiminta- ja suunnittelutuella, joka alkaa isometrioistasi, toimitamme tuotteen, joka toimii ennustettavasti ensimmäisestä lämmityksestä viimeiseen.

FAQ

K: Voidaanko liukupinta vaihtaa, jos se kuluu?

V: Liukupinnat on suljettu ja liimattu tehdaskokoonpanon sisällä, joten kenttävaihto ei ole käytännöllistä. Käyttämämme materiaalit on luokiteltu kestämään vuosikymmeniä suunniteltujen kuormien alaisena, ja toimitamme kitkatestitiedot jokaisen tilauksen yhteydessä.

K: Mikä lämpötila-alue on katettu?

V: -196°C (solulasi) +650°C (kalsiumsilikaatti). Korkeammat lämpötilat voidaan sovittaa erikoismateriaaleilla – ota yhteyttä suunnittelutiimiimme.

K: Kuinka estät eristyslohkon leikkaamisen liukuliikkeen vuoksi?

V: Liukutaso sijaitsee eristyslohkon alapuolella, ja jäykkä kuormanjakolevy erottaa nämä kaksi. Eristeeseen kohdistuu vain puristuskuormitus; liukuvoimat siirtyvät suoraan metallipintojen välillä.

K: Voinko saada liukutuen, joka ohjaa putkea myös sivusuunnassa?

V: Kyllä. Voimme lisätä tukirunkoon integroidut ohjauslevyt, jotka mahdollistavat aksiaalisen liikkeen ja hillitsevät sivuttaissiirtymää.
