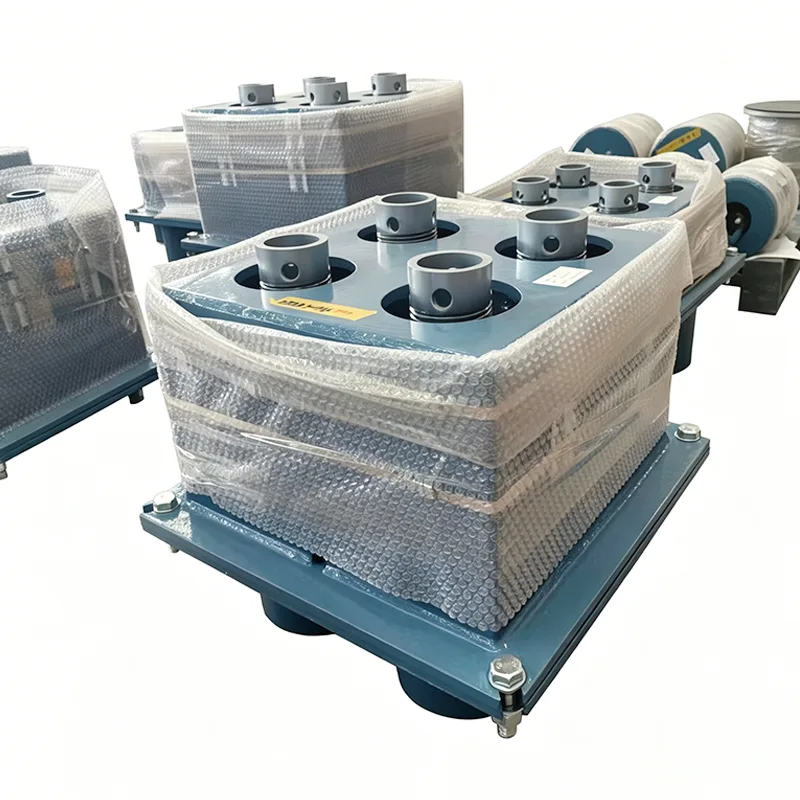

Säädettävät säädettävät jousituet putkilinjan lämpöliikkeeseen vaihtelevilla kuormilla

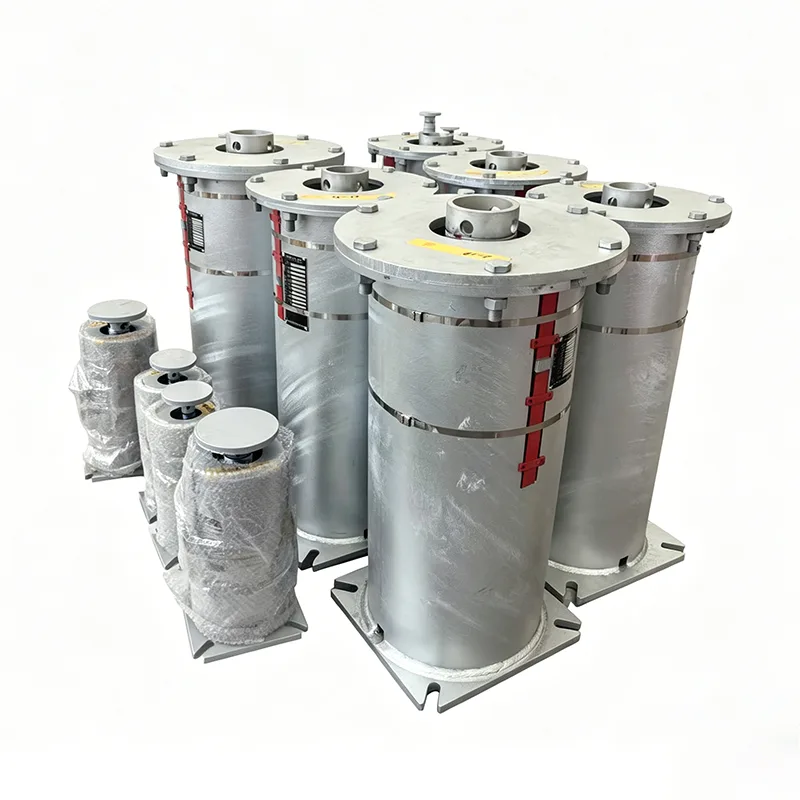

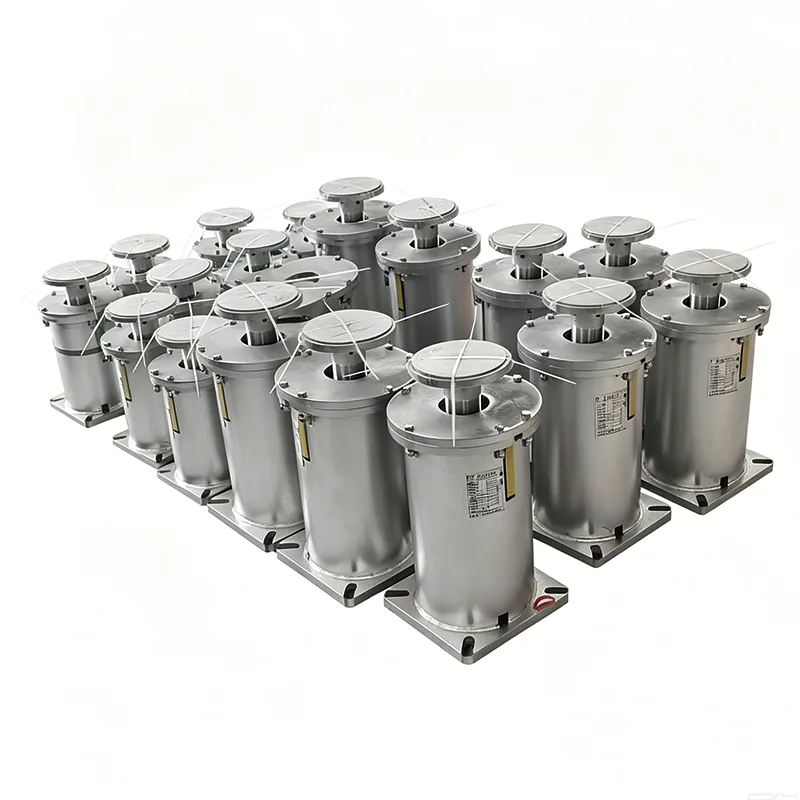

Jokainen putki ei tarvitse jatkuvaa tukivoimaa. Itse asiassa useimmat käsittelemämme linjat - prosessiputket, putkistot, jäähdytysvesiputket - toimivat hienosti muuttuvan jousituen kanssa. kloTianshun, olemme toimittaneet muuttuvia jousiyksiköitä Yangzhoun tehtaalta 14 vuoden ajan, ja ne ovat luultavasti yleisin toimittamamme jousituki. Jos olet kävellyt voimalaitoksen putkitelineen tai jalostamon läpi, jousitölkit, jotka näit roikkumassa teräksestä tai istumassa T-pylväiden päällä, olivat todennäköisesti muuttuvia jousitukia.

Tämä kuva näyttää muuttuvan jousituen/ripustimen kuormitus-siirtymäsuorituskykykäyrän, mukaan lukien kuormituksen ja siirtymän keskeiset parametrit tuotteen kantavuuden ja toimintavarmuuden varmistamiseksi.

Jokaiselle yksikölle suoritetaan kuormituskalibrointi ja suorituskykytestaus ennen toimitusta. Asetuskuorman poikkeamaa säädetään ±5 %:n sisällä kansainvälisen ANSI/MSS-SP-58-2018- ja NB/T47039-2013-standardin mukaisesti.

Tuotteet täyttävät sähkö-, petrokemian- ja muiden teollisuuden putkistojärjestelmien tekniset vaatimukset. MSS-SP-58-2018:n mukaan säädettävien jousiyksiköiden suurin sallittu kuormitusvaihtelu ei saa ylittää 25 % käyttökuormasta täydellä työmatkalla.

Tuotteen tekniset tiedot

Muuttuva jousiripustin tekninen taulukko	Esimerkki
Ripustimen tyyppi / kokoonpano	Tyyppi A, B, C, D, E, F, G
Jousikoko / nro.	Nro 0 - nro 22
Matkailualue	30 mm, 60 mm, 90 mm, 120 mm 180 mm
Käyttökuorma	0,2 kN - 400 kN
Asennettu kuorma (kylmäkuorma)	kN / kgf
Käyttökuorma (kuumakuorma)	kN / kgf
Liikkeen suunta	Ylös / alaspäin
Vaihtuvuus (%)	≤ 25 % (vakio)
Pintakäsittely	Kuumasink/maalattu
Asunnon materiaali	Hiiliteräs (Q235/Q355)

Idea on suoraviivainen: putken liikkuessa ylös- tai alaspäin lämpölaajenemisen seurauksena, sisällä oleva jousi puristuu tai rentoutuu ja tukivoima muuttuu hieman. Se on "muuttuva" osa. Voiman muutos on ennakoitavissa ja pysyy alueella, jonka putken jännitysinsinöörisi on jo sallinut. Kun sallittu kuormituksen vaihtelu on esimerkiksi 15 % tai 20 %, sinun ei tarvitse kuluttaa ylimääräistäjatkuva jousituki. Saat saman toiminnon – pystysuuntaisen matkanvaimennus, painon kantaminen – pienemmällä hinnalla ja yksinkertaisemmalla, kompaktimalla rakenteella. Siksi projektin teknisissä tiedoissa on usein oletusarvona muuttuvat jousituet, jotka vaativat vain vakiotyyppiä kriittisille liitospisteille.

Muuttuvat jousituet suuremmassa kuvassa

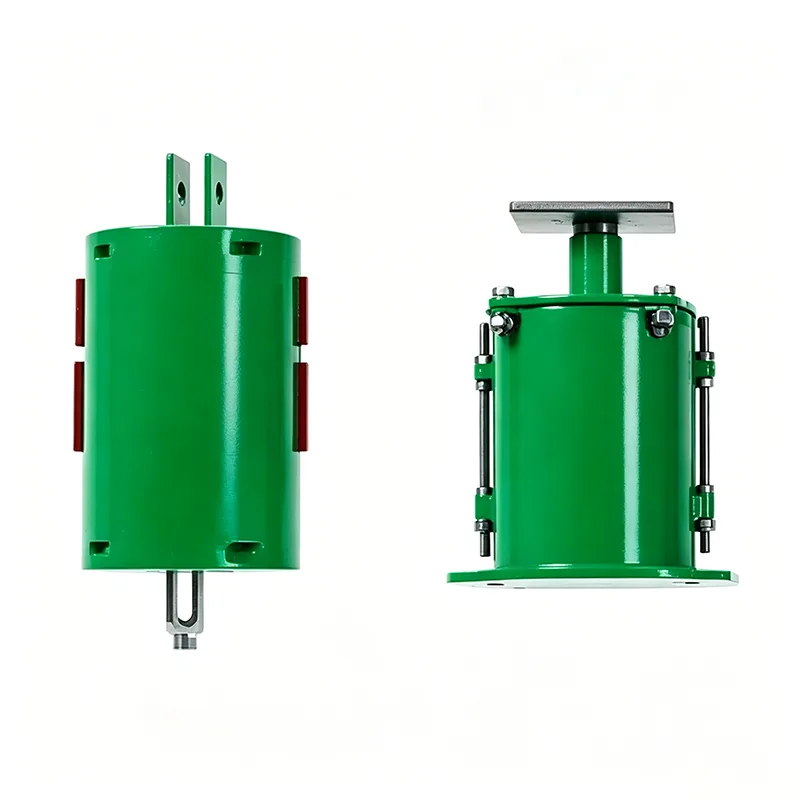

Putkitelineessä säädettävä jousituki istuu harvoin itsestään. Se toimii yleensä käsi kädessä jäykkien putkitukien ja putkikenkien kanssa, jotka ottavat omapainon ja ohjaavat putkea. Säädettävä jousi käsittelee pystysuuntaista liikettä. Kun sama jousielementti asennetaan yläpuolella olevaan teräksestä riippuvaan kokoonpanoon, koko kokoonpanoa kutsutaan usein jousiripustimeksi – se on silti muuttuva jousimekanismi, joka on asennettu vain ylösalaisin. Ja eristetyillä kylmälinjoilla näet usein jousituen pariksi esieristetyn putkituen kanssa putken kosketuskohdassa, jotta eristys ei puristu eikä kylmäputki hikoile.

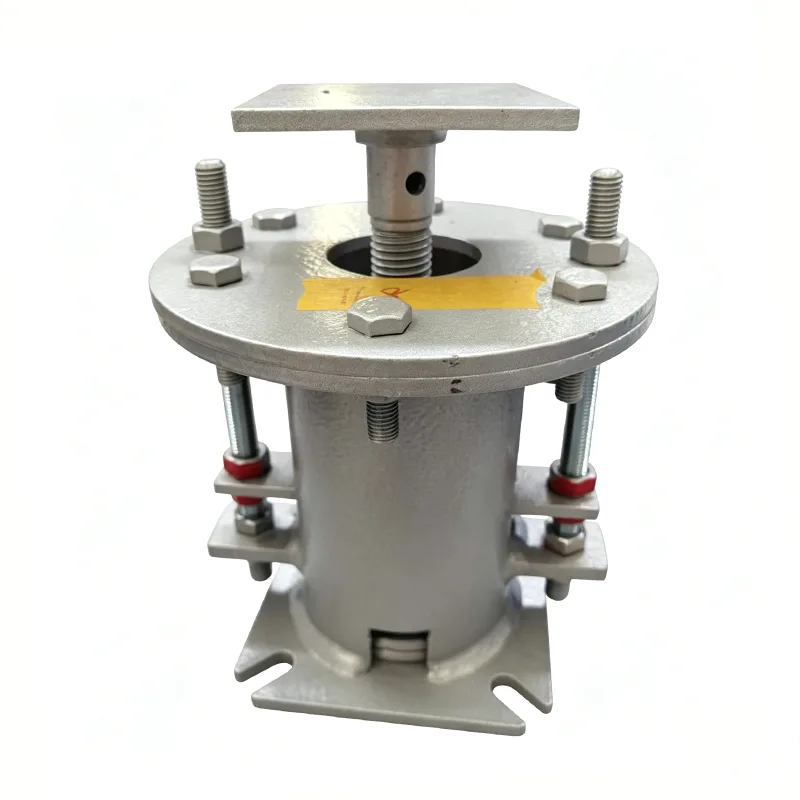

Mitä muuttuvassa jousituessa on

Pidämme suunnittelumme yksinkertaisena ja kestävänä. Tässä on katsaus tyypillisiin käyttämiimme rakennusmateriaaleihin:

Komponentti	Materiaali	Miksi käytämme sitä
Kierrejousi	60Si2MnA tai 50CrVA jousiteräs	Pitkä väsymisikä, esiasetettu ja kuormitustestattu
Asunto (tölkki)	Q235B hiiliteräs, maalattu RAL 5015 siniseksi	Tukeva, hitsattava, säänkestävä
Jousisuojus / kuormituslaippa	Q235B tai 20# taottu teräs	Siirtää putken kuorman jouselle tasaisesti
Matkamittari ja asteikko	Ruostumaton teräs tai anodisoitu alumiini	Selkeää luettavaa, ei ruostu
Pohjaliitäntä (kierreholkki tai laippa)	Hiiliteräs A105	Normaali NPT tai laipallinen pyynnöstä

Kaikilla jousilangoilla on myllytestitodistukset. Puhdistamme jouset ja esiasetamme ne ennen kokoamista – tämä poistaa kaiken alkusarjan ja varmistaa, että kuormitus-poikkeamakäyrä vastaa suunnittelutietoja.

Standardit, joiden mukaisesti työskentelemme

ANSI/MSS SP-58 – ohjaa putkituen suunnittelua ja valmistusta

ASME B31.3 – prosessiputkistot, joihin EPC:t viittaavat laajalti

GB/T 17116 – kiinalainen standardi putkiripustimille ja -tuille

EN 10204 3.1 materiaalisertifiointi vakiona vientitilauksille

Tehtaallamme on ISO 9001:2015 laatujärjestelmä. Jokainen vaihe saapuvasta teräksestä lopulliseen kuormitustestiin dokumentoidaan.

Usein kysytyt kysymykset

Q1: Kuinka paljon kuormituksen vaihtelua minun pitäisi odottaa?

Tyypillisesti 10-25 % kuumakuormasta riippuen jousen jäykkyydestä ja putken liikematkasta. Putken jännitysraporttisi kertoo, mikä on sallittu vaihtelu. Jos raportissa näkyy tiukka raja - esimerkiksi alle 5 % -, silloin sinun pitäisi vaihtaa jatkuvaan jousitukeen. Kaikkeen muuhun muuttuja sopii.

Q2: Mitä tietoja tarvitset muuttuvan jousituen valitsemiseen tai lainaamiseen?

Lähetä meille kuuma kuorma, kylmäkuorma sekä pystysuuntaisen liikkeen määrä ja suunta (ylös tai alas). Merkitty putken tukipiirustus tai jännitysisometriikka auttaa. Valitsemme oikean jousen koon ja sarjan ja lähetämme sinulle tietolomakkeen kaikista lasketuista arvoista ennen kuin aloitamme valmistuksen.

Q3: Ovatko muuttuvat jousituet vaihdettavissa muiden merkkien kanssa?

Toiminnallisesti kyllä. Voimme sovittaa kuorma-alueet ja kirjekuoren mitat yleisimpiin teollisuuden sarjoihin (tyyppi A, B, C, D, E, F, G MSS SP-58:n mukaan). Jos projektissasi on jo tietyn toimittajan osanumerot, anna ne meille, niin teemme ristiinviittauksen. Huomaa vain, että pieniä mittaeroja saattaa esiintyä – ilmoitamme niistä ennen tilaamista.

Q4: Mikä on tyypillinen toimitusaika?

Vakiokuormitusalueen yksiköt: 20–25 päivää. Jos tarvitset epätyypillisen kotelon, erikoismaalin tai ruostumattomasta teräksestä valmistetun koristeen, odota 30–40 päivää. Meillä on kunnollinen varasto tavallisia jousikeloja ja tölkkikomponentteja, mikä nopeuttaa toimintaa.

Q5: Voinko saada prototyypin tai esituotantonäytteen?

Kyllä. Suurissa projekteissa voimme rakentaa yhden tai kaksi näyteyksikköä hyväksyttäväksi ennen kuin aloitamme täyden tuotannon. Näytteen hinta voidaan usein hyvittää päätilausta vastaan.

Kuormitustestaus ei ole valinnainen

Jokainen muuttuva jousituki, joka menee ulos ovesta, on kuormitustestattu. Asetamme jousen määritellylle kylmäkuormitukselle ja käytämme sitä sitten täyden liikeradan läpi useita kertoja ja tarkistamme kuorman sekä kylmässä että kuumassa asennossa. Matkavaaka on kalibroitu ja lukittu. Testaustodistus, joka sisältää yhteenvedon todellisista kuorma-arvoista, sisältyy lähetysasiakirjoihin. Kolmannen osapuolen SGS:n, Bureau Veritasin tai TÜV:n tarkastus on saatavilla pyynnöstäsi.

Räätälöimme päivittäin

Joidenkin asiakkaiden mielestä säädettävä jousituki on pelkkä luettelotuote. Kokemuksemme mukaan ehkä puolet toimittamastamme tavarasta on mukautettua:

Epätyypilliset matkapituudet (olemme tehneet 200 mm+ vaihteleville yksiköille)

Laajennetut tai pienemmät kotelon korkeudet sopimaan rajoitettuun tilaan

Ruostumattomasta teräksestä valmistetut kotelot ja laitteistot offshore- tai kemiallisiin ympäristöihin

Erikoispinnoitteet: offshore-laivojen maalijärjestelmät, korkean lämpötilan alumiinimaali

Kaksoisjousimalli raskaille kuormille kompaktissa tölkissä

Sisäänrakennetut nostokorvakkeet, punnituskennot tai asentoanturit

Kerro meille, miltä asennus näyttää, niin suunnitellaan käytännöllinen suunnittelu.

Tosimaailman muistiinpanoja tehdaskerroksessa

Tässä on muutamia asioita, joita olemme oppineet toimittamaan muuttuvia jousitukia projekteihin ympäri maailmaa:

Jos putken siirtymä on ylöspäin, varmista, että tuki kestää ylöspäin suuntautuvan kylmäkuormituksen ilman, että jousi löystyy. Tarkistamme sen osana valintaamme.

Valitse ulkoputkitelineisiin kuumasinkitys tai hyvä maalijärjestelmä. Tavallinen tehtaansininen maali on hyvä sisätiloissa, mutta muutaman monsuunin jälkeen hiiliteräs näyttää ruostetta. Pieni ylimääräinen pinnoitus säästää paljon sivuston valituksia.

Tarkista aina välys jousipesän ympäriltä. Joskus tukikohta on tiukka kahden rakenneosan välissä, eikä vakiotölkin halkaisija sovi. Kerro meille ajoissa, niin muokkaamme suunnittelua.

Miksi hankit muuttuvat jousituet Tianshunista?

Emme ole välittäjä. Suunnittelemme, valmistamme, testaamme ja toimitamme omasta tehtaastamme Yangzhoussa, Jiangsussa. Tämä tarkoittaa, että kun puhut insinööreillemme, puhut ihmisten kanssa, jotka todella rakentavat tuotteen. Säädettävät jousituet on asennettu kombivoimalaitoksiin, jalostamoiden putkitelineisiin, LNG:n uudelleenkaasutusterminaaleihin, kemian prosessiyksiköihin ja terästehtaisiin. Yli 70 % liiketoiminnastamme on toistuvaa – ei siksi, että olisimme halvimmat, vaan siksi, että tukimme ilmestyvät ajoissa, vastaavat tietolehtiä eivätkä aiheuta päänsärkyä käyttöönoton aikana.

Jos projektisi aikataulu on tiukka, voimme varastoida valmiita jousia ja koota ne kuormitusasetuksiinne nopeasti. Suurille massatilauksille tarjoamme kilpailukykyisen tehtaan suoran hinnoittelun ja työskentelemme kanssasi toimitusaikataulussa, joka on linjassa rakentamisjärjestyksenne kanssa.

Lähetä meille putkituen piirustukset, kuormitustiedot tai vain lyhyt kuvaus tarvitsemastasi. Palaamme sinulle asianmukaisen tarjouksen – mukaan lukien tehdashinnan ja toimitusajan – yleensä 24 tunnin sisällä. Ja jos haluat vierailla tehtaalla ja nähdä, kuinka me valmistamme nämä, olet enemmän kuin tervetullut.
