Artikkelin tiivistelmä:
Esieristetyt putkituetniillä on ratkaiseva rooli nykyaikaisissa teollisuusputkistojärjestelmissä, sillä ne säilyttävät eristyksen jatkuvuuden, vähentävät lämpöhäviöitä, estävät kondensoitumista ja suojaavat putkistoja pitkäaikaisilta vaurioilta. Sovelluksissa, kuten LNG-laitoksissa, kemiantehtaissa, sähköntuotantoprojekteissa, kaukojäähdytysjärjestelmissä ja kryogeenisissa putkistoissa, perinteiset putkikannattimet voivat luoda lämpösiltoja, jotka heikentävät eristyskykyä. Tässä artikkelissa kerrotaan, kuinka esieristetyt putkituet ratkaisevat yleisiä suunnitteluhaasteita, parantavat käyttöturvallisuutta ja tarjoavat luotettavia tukiratkaisuja. Yangzhou Tianshun tarjoaa räätälöityjä esieristettyjä putkitukiratkaisuja, jotka on suunniteltu erilaisiin lämpötilaolosuhteisiin, kuormitusvaatimuksiin ja teollisiin sovelluksiin.

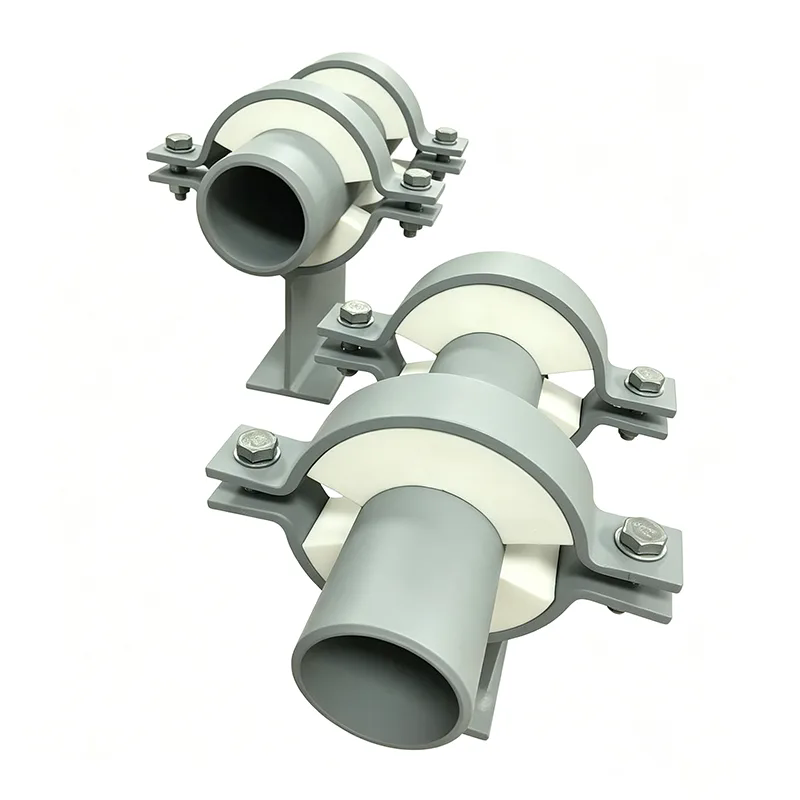

Esieristetyt putkituet ovat erityisesti suunniteltuja putkilinjan tukikomponentteja, joissa yhdistyvät mekaaninen kantavuus ja lämmöneristyssuoja. Toisin kuin perinteiset putkikengät tai -kannattimet, näissä tuotteissa on integroitu eristysosa putken ja tukirakenteen väliin.
Monissa teollisuusputkijärjestelmissä putkien ympärille asennetaan eristys lämpötilan vakauden ylläpitämiseksi. Kuitenkin, kun tavallinen metallituki koskettaa suoraan putken pintaa, se muodostaa lämpösillan. Tämä liitäntä mahdollistaa ei-toivotun lämmönsiirron, joka voi johtaa kondensoitumiseen, energiahäviöön, jäätymisongelmiin tai korroosioon eristyksen alla.
Esieristetty putkituki poistaa tämän ongelman integroimalla korkean suorituskyvyn eristyslohkon tukirakenteeseen. Suunnittelun ansiosta putkilinja pysyy mekaanisesti vakaana säilyttäen samalla jatkuvan eristyskyvyn.
Yangzhou Tianshun on erikoistunut valmistamaan putkilinjan tukiratkaisuja, mukaan lukien esieristetyt putkituet, jotka on suunniteltu kylmähuoltoon, kryogeenisiin sovelluksiin ja korkean lämpötilan teollisuusjärjestelmiin. Yritys kehittää räätälöityjä suunnitelmia projektin vaatimusten, käyttölämpötilojen, putkikokojen ja asennusolosuhteiden mukaan.
Esieristettyjen putkikannattimien toimintaperiaate perustuu rakenteellisen kuormitusreitin erottamiseen lämmönjohtavuudesta. Tuki siirtää putkilinjan painon, kun taas eristysosa minimoi lämmönsiirron putken ja ulkoisten rakenteiden välillä.
| Komponentti | Toiminto |
|---|---|
| Teräksinen satula tai kenkä | Antaa mekaanista lujuutta ja siirtää putkilinjan kuormituksia rakenteeseen. |
| Eristyslohko | Luo lämpöerotuksen ja vähentää lämmönsiirtoa. |
| Höyrysulku | Estää kosteuden tunkeutumisen eristysmateriaaleihin. |
| Liukulevy (valinnainen) | Mahdollistaa lämpölaajenemisen ja supistumisen aiheuttaman putkilinjan liikkeen. |
Kylmissä putkissa eristekerros estää ulkoisen lämmön pääsyn järjestelmään ja vähentää kondensaatioriskiä. Kuumissa putkissa se minimoi lämpöhäviön ja parantaa energiatehokkuutta.
Integroitu rakenne vähentää myös asennusvaikeuksia, koska eristetuki saapuu valmiina kokoonpanona sen sijaan, että se vaatisi lisäeristystyötä rakennustyömaalla.
Teollisuuden putkistojärjestelmissä esiintyy usein vikoja, jotka johtuvat väärästä tukisuunnittelusta. Perinteiset tuet voivat näyttää yksinkertaisilta, mutta ne voivat aiheuttaa vakavia toiminnallisia haasteita ajan myötä.
| Yleinen ongelma | Vaikutus putkijärjestelmään | Esieristetty tukiratkaisu |
|---|---|---|
| Lämpösillan muodostuminen | Lisääntynyt lämmönsiirto ja heikentynyt eristyskyky | Integroitu eristyslohko erottaa putken rakenteesta |
| Kondensoituminen ja jään muodostuminen | Korroosioriski ja huolto-ongelmat | Säilyttää eristyksen jatkuvuuden ja estää kosteuden altistumisen |
| Energian menetys | Korkeammat käyttökustannukset | Parantaa kuuman ja kylmän putkiston lämpötehokkuutta |
| Eristysvaurio | Säännölliset korjaukset ja seisokit | Tarjoaa vakaan tukirajapinnan |
LNG- ja kryogeenisissä järjestelmissä jopa pieni lämpösilta voi vaikuttaa merkittävästi järjestelmän suorituskykyyn. Oikein suunniteltu esieristetty putkituki varmistaa, että eristysjärjestelmä pysyy tehokkaana kriittisissä tukikohdissa.
Oikean tukijärjestelmän valinta voi vaikuttaa putkiston turvallisuuteen, kunnossapitovaatimuksiin ja pitkän aikavälin käyttökustannuksiin. Tärkeimpiä etuja ovat:
Esieristettyjä putkitukia käytetään laajalti teollisuudessa, joissa lämpötilan hallinta ja putkistojen luotettavuus ovat tärkeitä.
| Teollisuus | Sovellusesimerkki |
|---|---|
| LNG ja kryogeeninen teollisuus | Matalalämpöiset putkistot, jotka vaativat lämpöeristyksen |
| Sähköntuotanto | Höyry- ja prosessiputkistot, joissa on korkeat lämpötilavaatimukset |
| Kemiallinen käsittely | Syövyttävät ja lämpötilaherkät prosessilinjat |
| Piirijäähdytys | Kylmän veden jakeluverkot |
| Ruoka ja lääkkeet | Puhdista lämpötilaohjatut putkistot |
Yangzhou Tianshun toimittaa putkistojen tukituotteita erilaisiin teollisuusympäristöihin ja tarjoaa ratkaisuja todellisiin projektiolosuhteisiin.
Oikean tuen valinta edellyttää useiden teknisten tekijöiden huomioon ottamista. Sopimattoman tuotteen valinta voi johtaa eristysvaurioon tai liialliseen putkistojen jännitykseen.
Tärkeitä teknisiä parametreja ovat yleensä eristystiheys, puristuslujuus, lämmönjohtavuus, tukimateriaali ja kantavuus.
| Parametri | Tyypillinen huomio |
|---|---|
| Lämpötila-alue | Kryogeenisista olosuhteista korkeisiin lämpötiloihin |
| Eristysmateriaali | PU-vaahto, PIR, mineraalivilla tai räätälöidyt materiaalit |
| Tukimateriaali | Hiiliteräs, ruostumaton teräs tai erikoisseokset |
| Liikkumisvaatimus | Kiinteä, liukuva tai ohjattu tukirakenne |
Yangzhou Tianshun keskittyy luotettavien putkien tukiratkaisujen tuottamiseen ammattimaisten valmistusprosessien ja tiukan laadunvalvonnan avulla. Yritys toimittaa räätälöityjä esieristettyjä putkitukia erilaisiin teknisiin vaatimuksiin.
Valmistusprosessi sisältää materiaalin tarkastuksen, tarkkuusvalmistuksen, eristyksen integroinnin, mittojen tarkistuksen ja lopullisen laadunvarmistuksen. Jokainen tuki on suunniteltu saavuttamaan luotettava mekaaninen suorituskyky säilyttäen samalla lämmöneristyksen tehokkuuden.
Yangzhou Tianshunilla on laaja kokemus putkitukien valmistuksesta ja se palvelee teollisuudenaloja, kuten energiaa, kemiallista käsittelyä, sähköntuotantoa ja teollisuusrakentamista. Yritys tarjoaa suunnittelutukea auttaakseen asiakkaita valitsemaan sopivat ratkaisut monimutkaisiin putkijärjestelmiin.
Kylmät putket vaativat jatkuvan eristyssuojauksen. Perinteiset metallikannattimet muodostavat lämpösiltoja, jotka voivat aiheuttaa kondensaatiota ja korroosiota. Esieristetyt putkikannattimet ylläpitävät eristyksen jatkuvuutta ja vähentävät näitä riskejä.
Kyllä. Ne soveltuvat kuumiin putkiin, koska ne vähentävät lämmönsiirtoa ja parantavat energiatehokkuutta. Eristysmateriaali voidaan valita käyttölämpötilavaatimusten mukaan.
Kyllä. Yangzhou Tianshun tarjoaa räätälöityjä ratkaisuja putken kokoon, eristeen paksuuteen, kuormitusvaatimuksiin, lämpötilaolosuhteisiin ja asennusmenetelmiin perustuen.
Koska eristys ja tukirakenne on integroitu ennen toimitusta, asennusryhmät voivat vähentää kenttäkokoonpanoa ja parantaa projektin tehokkuutta.
Asiakkaiden tulee toimittaa putkien tekniset tiedot, käyttölämpötila, eristysvaatimukset, tukityyppi ja liikeolosuhteet. Nämä tiedot auttavat insinöörejä suunnittelemaan oikean ratkaisun.
Esieristetyt putkikannattimet ovat olennaisia komponentteja nykyaikaisissa teollisissa putkistojärjestelmissä, koska ne ratkaisevat lämpösiltojen, eristysvaurioiden, kondensoitumisen ja energiahäviön aiheuttamat haasteet. Oikein suunniteltu tukijärjestelmä parantaa putkiston luotettavuutta, vähentää huoltotarvetta ja pidentää laitteiden käyttöikää.
Ammattimainen valmistuskokemus ja räätälöidyt suunnitteluominaisuudet,Yangzhou Tianshuntarjoaa luotettavia esieristettyjä putkitukiratkaisuja vaativiin teollisuussovelluksiin maailmanlaajuisesti. Jos tarvitset luotettavan tukijärjestelmän, joka on suunniteltu putkistovaatimustesi mukaan, ole hyväota meihin yhteyttäammattiavun ja räätälöidyn ratkaisun saamiseksi.
