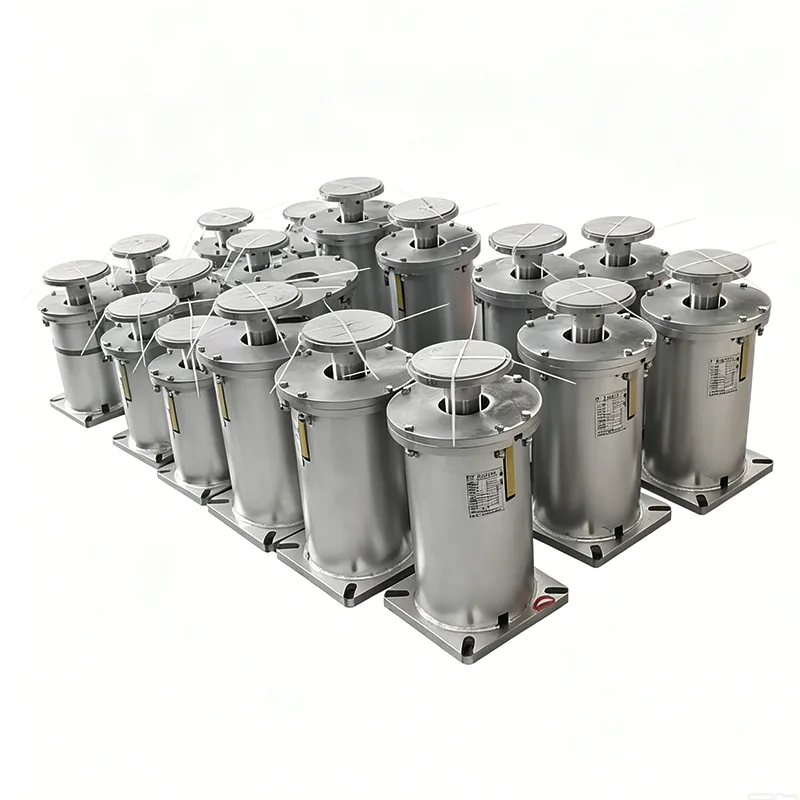

Muuttuva jousituki putkilinjalleon olennainen komponentti teollisuusputkistojärjestelmissä, joissa lämpölaajenemisen, supistumisen, tärinän tai muuttuvien käyttöolosuhteiden aiheuttama pystysuuntainen liike.Tianshunvalmistaa standardoituja ja räätälöityjä jousitukiratkaisuja, jotka on suunniteltu tasapainottamaan putkistojen kuormituksia, mukautumaan hallittuihin siirtymiin ja suojaamaan kytkettyjä laitteita vaativissa sovelluksissa, kuten voimalaitoksissa, petrokemian laitoksissa, öljy- ja kaasujärjestelmissä ja vedenkäsittelyprojekteissa.
Oikein suunnitellun putken tukijärjestelmän täytyy tehdä muutakin kuin kantaa putkilinjan staattinen paino. Teollisuusputket voivat liikkua lämpötilojen ja käyttöolosuhteiden muuttuessa aiheuttaen lisävoimia tukiin, laitteiden suuttimiin, venttiileihin, laippoihin ja rakenneliitäntöihin. Muuttuva jousituki putkilinjalle käyttää jousen joustavia ominaisuuksia jatkuvan tuen aikaansaamiseksi sallien samalla hallitun pystysuuntaisen liikkeen. Tässä artikkelissa selitetään sen toimintaperiaate, avainkomponentit, tekniset tiedot, sovellukset, valintatekijät ja valmistusnäkökohdat, mikä auttaa insinöörejä ja teollisia ostajia ymmärtämään, milloin muuttuva jousituki on sopiva ratkaisu.
Sisällysluettelo
- Mikä on muuttuva jousituki putkilinjalle?
- Miksi muuttuvaa jousitukea tarvitaan?
- Kuinka muuttuva jousituki toimii?
- Mitkä ovat tärkeimmät tekniset tiedot?
- Mitkä ovat pääkomponentit?
- Mitkä ovat tärkeimmät edut?
- Missä muuttuvaa jousitukea käytetään?
- Kuinka valita oikea kevättuki?
- Miksi valmistuksen laadulla on väliä?
- Miten se on verrattuna muihin putkitukiin?
- Usein kysytyt kysymykset
- Johtopäätös
Mikä on muuttuva jousituki putkilinjalle?
Muuttuva jousituki putkilinjalle on elastinen mekaaninen tuki, joka on suunniteltu kantamaan putkien painoa samalla kun se kestää pystysuuntaisen siirtymän. Sen sijaan, että se rajoittaisi täysin putkilinjan liikettä, se käyttää jousimekanismia tukemaan tukivoimaa, joka muuttuu jousen taipuman mukaan.
Tämä rakenne on erityisen hyödyllinen teollisuuden putkistoissa, jotka ovat alttiina lämpötilanvaihteluille. Esimerkiksi höyryputki voi liikkua pystysuunnassa, kun se lämpenee käytön aikana ja supistuu sammuttamisen jälkeen. Jäykkä tuki voi rajoittaa tätä liikettä ja siirtää ei-toivottuja voimia putkistojärjestelmään. Muuttuva jousituki tarjoaa hallittua joustavuutta samalla kun se kantaa vaadittua kuormaa.
Tianshun on valmistanut putkistojen tukituotteita vuodesta 2012 lähtien ja raportoi toimittaneensa yli 800 000 sarjaa teollisuusprojekteihin maailmanlaajuisesti. Sen muuttuva jousitukivalikoima sisältää useita kokoonpanoja, kuormituskapasiteettia, ajovaihtoehtoja ja räätälöityjä ratkaisuja erilaisiin teknisiin vaatimuksiin.
Miksi muuttuvaa jousitukea tarvitaan?
Putkilinjasuunnitteluun liittyy tasapaino rakenteellisen tuen ja ohjatun liikkeen välillä. Putkilinjan on pysyttävä riittävästi tuettuina aiheuttamatta liiallista toisiojännitystä, kun sen sijainti muuttuu käytön aikana.
- Lämpöliike:Sisältää säädetyn lämmityksen ja jäähdytyksen aiheuttaman pystysuuntaisen siirtymän.
- Kuorman jakautuminen:Ylläpitää jatkuvaa tukea putkille ja niihin liittyville komponenteille.
- Stressin hallinta:Auttaa vähentämään liiallisia voimia, jotka siirtyvät liitettyihin laitteisiin.
- Tärinänhallinta:Tarjoaa joustavan tukimekanismin putkijärjestelmien käyttöä varten.
- Laitteen suojaus:Auttaa vähentämään ei-toivottua kuormitusta herkkien suuttimien, laippojen ja liitosten ympärillä.
- Tekninen joustavuus:Eri kokoonpanot voidaan valita asennusolosuhteiden mukaan.
Oikean valinnan tulee perustua todellisiin teknisiin parametreihin pelkän putken halkaisijan sijaan. Putkilinjan paino, käyttölämpötila, pystysuuntainen siirtymä, asennusasento ja käytettävissä oleva rakennetila vaikuttavat kaikki tuen valintaan.
Kuinka muuttuva jousituki toimii?
Perustoimintaperiaate perustuu jousen elastiseen käyttäytymiseen. Putkilinjan liikkuessa pystysuunnassa jousi taipuu ja sen tukivoima muuttuu vastaavasti. Tämä sallii tuen seurata putkilinjan liikettä samalla, kun se jatkaa kuorman kantamista.
Kun tuettu putkilinja liikkuu alaspäin, jousi puristuu edelleen ja sen tukivoima kasvaa. Kun putkilinja liikkuu ylöspäin, jousen puristus pienenee ja tukivoima pienenee. Tuloksena olevaa kuormituksen vaihtelua ohjataan suunnitellulla toiminta-alueella.
Tämän ominaisuuden ansiosta säädettävät jousituet sopivat järjestelmiin, joissa on odotettavissa pystysuoraa lämpöliikettä, mutta tietty määrä kuormituksen vaihtelua on hyväksyttävää. Sovelluksissa, jotka vaativat erittäin pientä tukivoiman vaihtelua suurella liikealueella, insinöörit voivat sen sijaan harkita jatkuvaa jousitukea.
Mitkä ovat tärkeimmät tekniset tiedot?
Tekniset tiedot tulee sovittaa todelliseen putkistosuunnitelmaan. Tianshun tarjoaa useita kokoonpanoja, jotka on tarkoitettu kattamaan erilaiset teolliset käyttöolosuhteet.
| Erittely | Tyypillinen alue tai vaihtoehto | Tekninen tarkoitus |
|---|---|---|
| Tukikokoonpano | Tyyppi A, B, C, D, E, F, G | Tarjoaa asennuksen joustavuutta |
| Kevään koko | Nro 0–Ei. 22 | Sopii erilaisiin kuormitusvaatimuksiin |
| Matkailualue | 30, 60, 90, 120, 180 mm | Sopii erilaisiin pystysuuntaisiin liikkeisiin |
| Käyttökuorma | 0,2–400 kN | Tukee erilaisia putkistojen kuormituksia |
| Liikkeen suunta | Ylös / alaspäin | Vastaa odotettua lämpösiirtymää |
| Kuorman vaihtelu | ≤25 % standardi | Ohjaa tukivoiman vaihtelua |
| Asunnon materiaali | Hiiliteräs Q235/Q355 | Tarjoaa rakenteellista lujuutta |
| Pintakäsittely | Kuumasinkitty/maalattu | Parantaa ympäristön kestävyyttä |
Koska käyttöolosuhteet vaihtelevat projekteittain, näitä arvoja tulee käsitellä valintaviittauksina eikä korvaamaan projektikohtaisia teknisiä laskelmia.
Mitkä ovat pääkomponentit?
Muuttuva jousituki yhdistää tavallisesti useita mekaanisia komponentteja yhdeksi ohjatuksi tukikokoonpanoksi. Jokainen osa edistää luotettavaa toimintaa ja asennusta.
- Kierrejousi:Ensisijainen elastinen elementti, joka tuottaa tukivoiman.
- Ylä- ja alaliitoslevyt:Yhdistä tuki putkistokokoonpanoon ja rakenneosiin.
- Kuorman ilmaisin:Antaa tietoja jousen asennosta, kuormituksesta tai siirtymästä.
- Lukituslaite:Auttaa varmistamaan jousen kuljetuksen, asennuksen ja käyttöönoton aikana.
- Suojakotelo:Auttaa suojaamaan jousimekanismia pölyltä, sadevedeltä ja ympäristön epäpuhtauksilta.
Vaativissa teollisuusprojekteissa komponenttien valinnassa tulee ottaa huomioon käyttölämpötila, korroosiolle altistuminen, kuormitusolosuhteet, huoltovaatimukset ja asennusympäristö.
Mitkä ovat tärkeimmät edut?
Muuttuvan jousituen suurin etu putkilinjalle on sen kyky yhdistää kuorman tuki ohjattuun pystysuuntaiseen liikkeeseen. Tämä tekee siitä käytännöllisen valinnan moniin lämpöaktiivisiin putkistojärjestelmiin.
- Hallittu lämpösiirtymä:Jousimekanismi seuraa putken pystysuuntaista liikettä rajoittamatta putkilinjaa kokonaan.
- Ennustettava kuormituksen vaihtelu:Tukivoima muuttuu jousen taipuman mukaan suunnitellulla alueella.
- Laaja spesifikaatiovalikoima:Erilaiset jousikoot ja liikerata-alueet antavat insinööreille mahdollisuuden sovittaa tukikapasiteetti projektin vaatimuksiin.
- Joustava asennus:Useat tukikokoonpanot voivat sovittaa erilaisia rakenteellisia järjestelyjä.
- Huoltomukavuus:Modulaariset komponentit voivat yksinkertaistaa tarkastusta, vaihtoa ja huoltoa.
- Räätälöinti:Epätyypillisissä projekteissa voidaan ottaa huomioon erityiset kuormitus-, siirtymä-, materiaali- tai mittavaatimukset.
Missä muuttuvaa jousitukea käytetään?
Muuttuvia jousitukia harkitaan yleisesti teollisuusputkistojärjestelmissä, joissa normaalin käytön aikana tapahtuu pystysuuntaista liikettä. Tyypillisiä sovelluksia ovat:
- Höyry- ja syöttövesiputket lämpövoimalaitoksissa
- Lauhde- ja apuputkijärjestelmät
- Petrokemian prosessiputket
- Lämmönvaihtimen liitäntäputket
- Öljyn ja kaasun kuljetusjärjestelmät
- Maakaasukompressoriasemat ja venttiilikammiot
- Keskuslämmitysverkot
- Veden ja jäteveden käsittelylaitokset
- Laiva- ja offshore-putkistojärjestelmät
Esimerkiksi korkean lämpötilan prosessilinjassa toistuva lämmitys ja jäähdytys voivat aiheuttaa putken korkeuden muuttumisen. Oikein valitut jousituet voivat mukauttaa tämän liikkeen säilyttäen samalla putkilinjan tuen koko käyttöjakson ajan.
Kuinka valita oikea kevättuki?
Oikea valinta alkaa tarkasta projektitiedosta. Jousituen ostaminen vain putken nimelliskoon perusteella voi johtaa sopimattomaan kantavuuteen tai matka-alueeseen.
Insinöörien ja ostajien tulee valmistella seuraavat tiedot ennen tarjouksen pyytämistä:
- Putkilinjan käyttökuormitus
- Asennettu tai kylmäkuorma
- Käyttö tai kuuma kuorma
- Odotettu pystysuuntainen siirtymä
- Liikkeen suunta
- Käyttölämpötila
- Putkiston ja eristeen paino
- Asennuspaikka ja vapaa tila
- Tarvittava materiaali ja pintakäsittely
- Sovellettavat projektistandardit ja dokumentaatio
Täydellisten tietojen antamisen avulla ammattimainen muuttuvan jousituen toimittaja voi suositella sopivaa kokoonpanoa ja välttää tarpeetonta uudelleensuunnittelua asennuksen aikana.
Miksi valmistuksen laadulla on väliä?
Jousituen suorituskyky riippuu suuresti jousen tarkkuudesta, materiaalin laadusta, mittojen yhtenäisyydestä, kuorman kalibroinnista ja kokoonpanon laadusta. Valmistuksen valvonta on siksi tärkeää, kun tuesta tulee osa kriittistä teollisuusputkistojärjestelmää.
Tianshun ilmoittaa, että sen tuotantoprosessi sisältää raaka-aineiden tarkastuksen, CNC-jousien valmistuksen, jousien suorituskyvyn testauksen, valmiin tuotteen mittatarkastuksen, kuorman kalibroinnin ja toimitusta edeltävän tarkastuksen. Sen laatujärjestelmä on ISO 9001:2015 -sertifioitu, ja yhtiö ilmoittaa, että sen tuotteet ovat kansainvälisten standardien mukaisia, mukaan lukien CE- ja API-vaatimukset.
Suurten teollisten tilausten yhteydessä ostajien tulee myös harkita, voiko valmistaja toimittaa asianmukaiset tarkastustiedot, kuormatiedot, materiaaliasiakirjat, mittatiedot ja teknisen tuen. Nämä asiakirjat voivat tehdä asennuksen, käyttöönoton ja myöhemmän huollon jäljitettävyyden.
Miten se on verrattuna muihin putkitukiin?
Muuttuvia jousitukia ei ole tarkoitettu korvaamaan kaikentyyppisiä putkitukia. Sopiva ratkaisu riippuu putkilinjan liikkeen määrästä ja hyväksyttävästä tukivoiman vaihtelusta.
| Vertailutekijä | Muuttuva jousituki | Jäykkä putken tuki | Jatkuva kevään tuki |
|---|---|---|---|
| Pystysuuntainen liike | Mahdollistaa hallitun liikkeen | Yleensä rajoittaa liikkumista | Kestää suuremman liikkeen |
| Kuorman vaihtelu | Kohtalainen | Voi muuttua jyrkästi kiinnitysolosuhteissa | Erittäin matala |
| Tyypillinen sovellus | Yleinen lämpösiirtymä | Minimaalinen siirtymä | Suuri siirtymä tai herkät järjestelmät |
| Rakenteellinen monimutkaisuus | Keskikokoinen | Matala | Korkeampi |
| Kustannustaso | Keskikokoinen | Yleensä alhaisempi | Yleensä korkeampi |
Keskeinen ero on liikkeen ja tukivoiman välinen suhde. Muuttuva jousituki mahdollistaa tukivoiman muuttumisen tietyllä alueella, kun taas vakiojousituki on suunniteltu ylläpitämään paljon tasaisemman tukivoiman koko liikealueella.
Usein kysytyt kysymykset
Mikä on putkilinjan muuttuvan jousituen päätehtävä?
Sen päätehtävänä on tukea putkilinjan kuormituksia sallien samalla lämpölaajenemisen, supistumisen, tärinän tai muuttuvien käyttöolosuhteiden aiheuttaman hallitun pystysuuntaisen liikkeen.
Milloin muuttuvaa jousitukea tulisi käyttää jäykän tuen sijaan?
Säädettävää jousitukea tulee harkita, kun putkilinjan on liikuttava pystysuunnassa käytön aikana. Jäykkä tuki on yleensä tarkoituksenmukaisempi silloin, kun liike on minimaalista ja pidättäminen on hyväksyttävää.
Mitä eroa on muuttuvilla ja vakiojousituilla?
Muuttuva jousituki muuttaa tukivoimaansa jousen taipuessa. Jatkuva jousituki on suunniteltu säilyttämään lähes vakio tukivoima koko määritellyllä liikealueellaan, mikä tekee siitä hyödyllisen sovelluksissa, joissa kuormituksen vaihtelu on minimoitava.
Mitä tietoja tarvitaan, kun tilaat muuttuvan jousituen?
Tärkeitä tietoja ovat tavallisesti käyttökuorma, kylmäkuorma, kuumakuorma, pystysuuntainen siirtymä, liikesuunta, käyttölämpötila, asennusolosuhteet, käytettävissä oleva tila, materiaalivaatimukset ja sovellettavat tekniset standardit.
Voiko Tianshun tarjota räätälöityjä jousitukiratkaisuja?
Kyllä. Tianshun tarjoaa standardoituja tuotteita sekä räätälöityjä ratkaisuja erityisiin kuormituskapasiteettiin, matkavaatimuksiin, mittoihin, asennusrajoituksiin, materiaaleihin ja pintakäsittelyvaatimuksiin.
Johtopäätös
Oikein valittuMuuttuva jousituki putkilinjallevoi tarjota käytännöllisen tasapainon putkilinjan kuormituksen tuen ja kontrolloidun lämpöliikkeen välillä. Sallimalla pystysuunnan siirtymisen säilyttäen ennustettavan tukivoiman, se voi auttaa hallitsemaan putkistojen rasitusta ja suojaamaan kytkettyjä laitteita sähköntuotannossa, petrokemianteollisuudessa, öljy- ja kaasuteollisuudessa, vedenkäsittelyssä ja muissa teollisissa sovelluksissa. Sopivin malli tulee aina valita todellisen kuormituksen, siirtymän, lämpötilan, asennuksen ja rakenteellisten vaatimusten mukaan. Standardoitujen kokoonpanojen, räätälöintimahdollisuuksien, laadunvalvontamenettelyjen ja teknisen tuen ansiosta Tianshun voi tarjota jousitukiratkaisuja monenlaisiin teollisiin putkistoprojekteihin. Jos suunnittelet uutta putkistojärjestelmää, vaihdat olemassa olevia tukia tai arvioit räätälöityä jousitukiratkaisua,ota meihin yhteyttäteknisten vaatimusten kanssa keskustellaksesi sopivasta tuotekokoonpanosta ja tarjouksesta.
