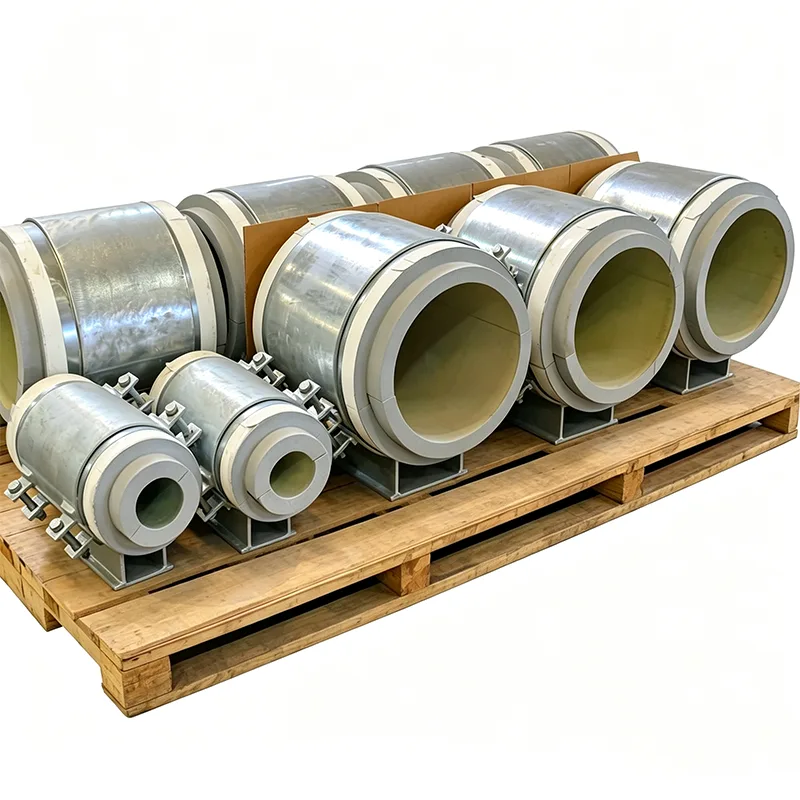

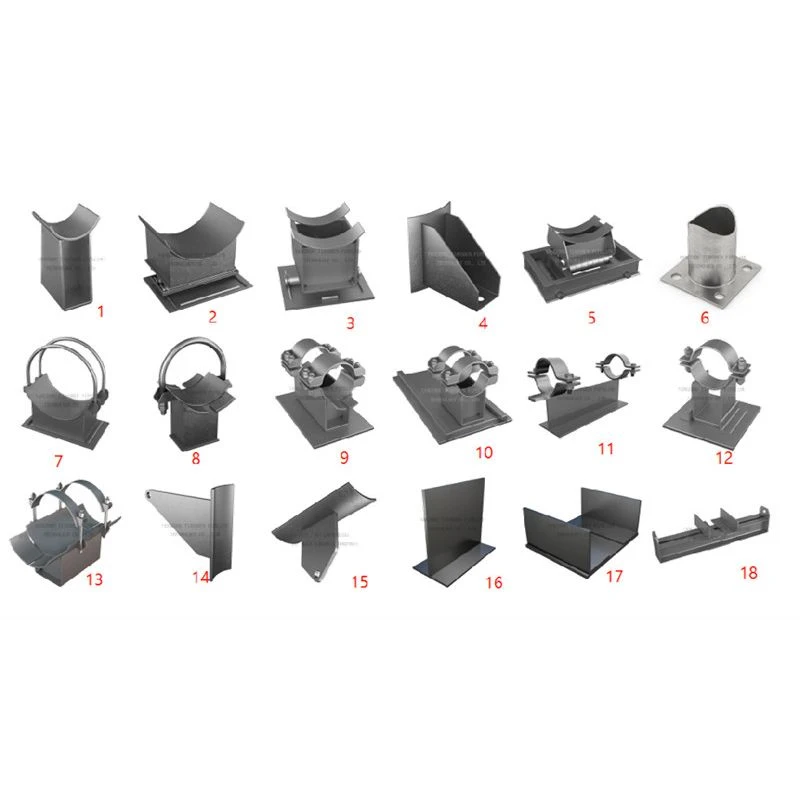

Kylmäkenkäeristetyt putkituet

Kun putki kuljettaa väliainetta pakkasen lämpötiloissa, jokaisesta metallien välisestä kosketuksesta tukirakenteeseen tulee lämpöoikosulku. Kylmä kulkee alas terästä, jäähdyttää tukipalkin ja vetää kosteuden pois ilmasta. Seurauksena on jäätä rakenteessa, tippuvaa vettä ja korroosiota, jotka voivat heikentää tukea kauan ennen kuin itse putkessa on merkkejä viasta. Kylmäkenkä pysäyttää tapahtumaketjun lähteellä.

Yangzhou Tianshunissa olemme valmistaneet kylmäkenkäeristettyjä putkitukia vuodesta 2012 lähtien eteeniterminaaleihin, ammoniakkijäähdytyslaitoksiin, jäähdytysvesiverkkoihin ja LNG-säiliöiden toissijaisiin suojarakenteisiin. Toimintaperiaate ei ole muuttunut: aseta lämmönkestävä mutta rakenteellisesti jäykkä lohko kylmäputken ja lämpimän teräksen väliin. Tekninen haaste – ja ero viisi vuotta toimivan kylmäkengän ja kolme vuosikymmentä kestävän kylmäkengän välillä – on se, kuinka tämä lohko suljetaan, suljetaan ja sovitetaan tiettyihin kylmäkäyttöolosuhteisiin.

Kuinka kylmäkenkä katkaisee lämpöpolun

Kylmäputki lepää muotoillun metallikehdon sisällä, mutta se ei kosketa suoraan kehdon terästä. Sen sijaan suuritiheyksinen eristyslohko kantaa putken painon. Tämä lohko valitaan paitsi sen lämmönjohtavuuden vuoksi, myös sen puristuslujuuden vuoksi alimmassa käyttölämpötilassa. Useimmissa sovelluksissa aina -196 °C:seen asti käytämme solulasia tai korkeatiheyksistä PIR:ää. Lohko on koneistettu sopimaan putken ulkohalkaisijaan toiselta puolelta ja kengän pohjalevyltä toiselta puolelta, mikä varmistaa täyden pintakosketuksen eikä pistekuormitusta.

Kylmäkenkäeristeisten putkitukien sivuseinät sulkevat eristyslohkon kaikilta neljältä sivulta. Tämä tekee kaksi asiaa: se estää lohkoa siirtymästä sivuttaisliikkeen alaisena ja se suojaa eristystä mekaanisilta vaurioilta. Lohkon alla oleva teräspohjalevy on ainoa kuormapolku rakenteeseen, ja koska lohko on jatkuva kiinteä kerros, suoraa metallista putkeen johtavaa reittiä ei ole - kylmäsilta on rikki.

Kosteuden pitäminen poissa pitkän matkan ajan

Kylmässä putkessa mistä tahansa höyrysulun aukosta tulee kondensaatiopiste. Vesi kerääntyy, jäätyy ja laajenee tuhoten lopulta eristeen sisältä. Kylmäkenkäsuunnittelumme käsittelee tätä kolmella tavalla:

Itse eristyslohko on umpisoluinen ja tarjoaa erittäin alhaisen vesihöyrynläpäisevyyden, vaikka ulkovaippa olisi vaurioitunut.

Tarjoamme jatkuvan metallisen vaippaprofiilin kengän rungon ympärille. Putken eristykseen paikallaan kiinnitetty höyrysulku voidaan tiivistää suoraan tähän vaippaan liimalla tai teipillä, jolloin syntyy katkeamaton vaippa.

Ulkoasennuksissa tai pesutiloissa levitämme joustavan tiivisteen helmen kengän sivuseinän ja putken eristysvaipan väliin rajapinnassa, lisäämällä toissijaisen kosteussulun.

Materiaalit, jotka kestävät alhaisissa lämpötiloissa

Kylmäkengän teräsrakenneosat eivät saa haurastua kylmässä. Vakiorakenteinen hiiliteräs menettää lovin sitkeyden reilusti pakkasen yläpuolella. Kylmäkenkien rungoissa ja pohjalevyissä käytämme:

Matalalämpöinen hiiliteräs (ASTM A350 LF2 tai vastaava) huoltoon -46°C asti.

Austeniittista ruostumatonta terästä (304L, 316L) kryogeenisiin sovelluksiin -196°C asti, missä hiiliteräs olisi hauras.

Kaikilla kantavilla teräksillä on Charpy-iskutestiarvot suunnittelun minimilämpötilassa EN 10204 Type 3.1 -sertifikaatin mukaan. Pultti on A320 L7 tai ruostumaton, valittu rungon materiaalin mukaan.

Kylmäkutistuminen kestää

Kylmäputki supistuu. 20-metrinen ruostumattomasta teräksestä valmistettu linja, joka jäähdyttää ympäristöstä -162 °C:seen, kutistuu yli 30 millimetriä. Jos kylmäkenkä kiinnitetään jäykästi rakenteeseen, tämä liike siirtyy putken seinämään aksiaalisena jännityksenä. Hoidamme tämän integroimalla matalakitkaisen liukulevyn kylmäkengän pohjaan. Kiillotettu ruostumaton teräslevy liimataan eristelohkon alapuolelle tai pohjalevyn päälle ja vastakkaiselle pinnalle PTFE- tai grafiitilla kyllästetty tyyny. Sitten kenkä voi liukua putken mukana säilyttäen samalla lämpökatkon. Liukupinta on mitoitettu täyttämään kylmästä ympäristöön -matkailualue turvamarginaalin kanssa.

Mitä tulee kylmäkenkätilauksesi mukana

Jokaisen toimittaman kylmäkenkäeristeisen putkituen taustalla on dokumentaatiopaketti, joka täyttää EPC-tarkastusvaatimukset:

EN 10204 Tyyppi 3.1 kaikille teräsosille, matalan lämpötilan iskutestiraporteilla.

Eristyslohkon tietolomakkeet, jotka osoittavat lämmönjohtavuuden ja puristuslujuuden mitoituskylmässä lämpötilassa.

Mittaraportit, jotka vahvistavat lohkon paksuuden, kengän siirtymän (jos sellainen on) ja pohjalevyn mitat.

Liukulevyn kitkatestitodistusten kerroin tarvittaessa.

Sovellukset

LNG- ja NGL-putkistokannattimet terminaaleissa ja nesteytyslaitoksissa

Eteenin, propeenin ja nestemäisen ammoniakin varasto- ja siirtolinjat

Jäähdytysvesi- ja suolavesiputkitelineet kaukojäähdytys- ja datakeskuksissa

Kylmälinjat elintarvikejalostus- ja kylmävarastoissa

Kryogeeniset putkigalleriat ilmanerotusyksiköissä

Miksi Tianshun on kylmäkengät?

Kylmäkenkä on pieni komponentti, jolla on suuri vaikutus. Jos se epäonnistuu, koko eristysjärjestelmä vaarantuu ja tuloksena oleva jää voi ylikuormittaa putkitelineet. Suunnittelijamme eivät valitse vakiokappaletta vaan toivovat sen sopivan – he tarkistavat putkisi koon, eristystiedot, suunnittelulämpötilan ja rakenteelliset kuormitukset ja määrittävät sitten kengän, joka säilyttää eristyskuoren tinkimättä. Yli 70 % asiakkaistamme tekee toistuvia tilauksia, koska he tietävät, että heidän saamansa kylmäkengät toimivat täsmälleen laskettuna ensimmäisestä jäähdytyksestä viimeiseen.

FAQ

K: Mikä on alin lämpötila, jonka kylmäkengät kestävät?

V: LNG:lle ja nestemäiselle typelle -196°C asti. Nestemäiseen heliumiin käytämme erikoismateriaaleja – ota yhteyttä tiimiimme.

K: Pystytkö vastaamaan olemassa olevia eristysmäärityksiämme ja höyrysulun yksityiskohtia?

V: Kyllä. Koneistamme eristyslohkon putken ulkohalkaisijan ja eristeen paksuuden mukaan, ja voimme konfiguroida vaipan tiivistysrajapinnan verhoustyypin mukaan.

K: Pitääkö minun asentaa erillinen liukulevy vai onko se sisäänrakennettu kenkään?

V: Voimme integroida liukulevyn valmistuksen aikana. Saat yhden kokoonpanon, joka käsittelee sekä lämpökatkon että aksiaalisen liikkeen.

K: Kuinka estät jään muodostumisen kengän metalliosiin?

V: Kylmät teräspinnat on eristetty ympäröivästä ilmasta paikalla levitettävällä eristeellä ja verhouksella, joka kulkee jatkuvasti kengän rungon yli. Tarjoamme tiivistysprofiilit; työmaan miehistö tiivistää reunat.
