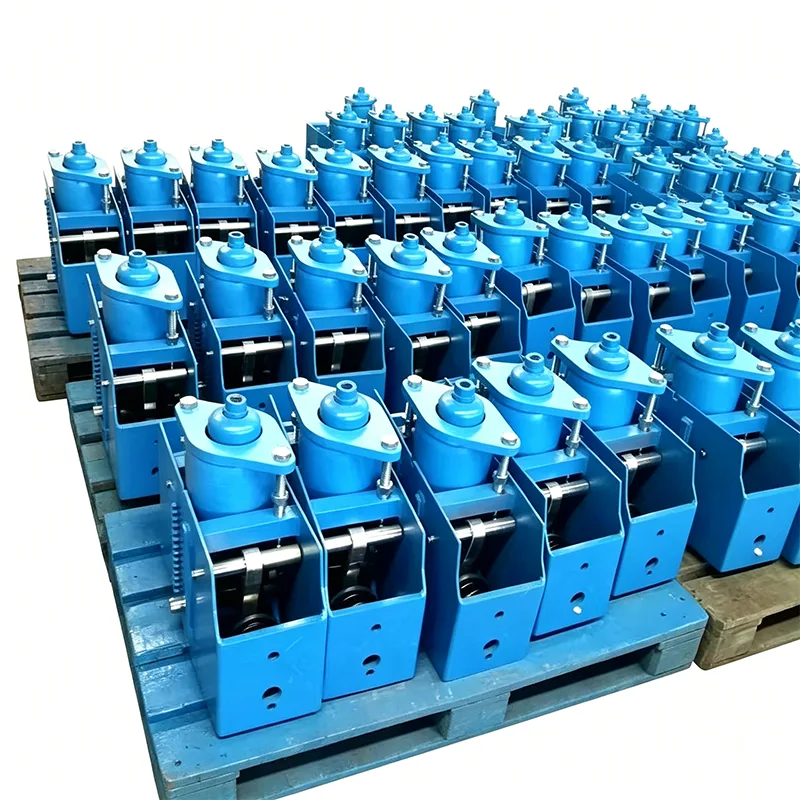

Tarkat vakiojousituet suuren syrjäytymän putkilinjalle tasaisella kuormituksella

Jotkut rivit antavat hieman anteeksi. Jäähdytysveden kokooja pystyy käsittelemään 20 % muutoksen tukivoimassa ilman, että kukaan huomaa. Mutta sitten on linjoja, jotka eivät anna mitään anteeksi – höyryturbiinin tuloputket, reaktorisuuttimet, kompressorin imulinjat, korkean energian kattilan johdot. Niissä jopa pieni muutos pystysuorassa voimassa voi saada laipan epätasaiseksi tai ylikuormittaa suutinta. Silloin siirryt muuttuvasta jousituesta jatkuvaan jousitukeen. kloTianshun, olemme rakentaneet jatkuvia jousitukia 14 vuoden ajan ja olemme oppineet, että jokaisessa projektissa on ainakin kourallinen paikkoja, joissa niistä ei voida neuvotella.

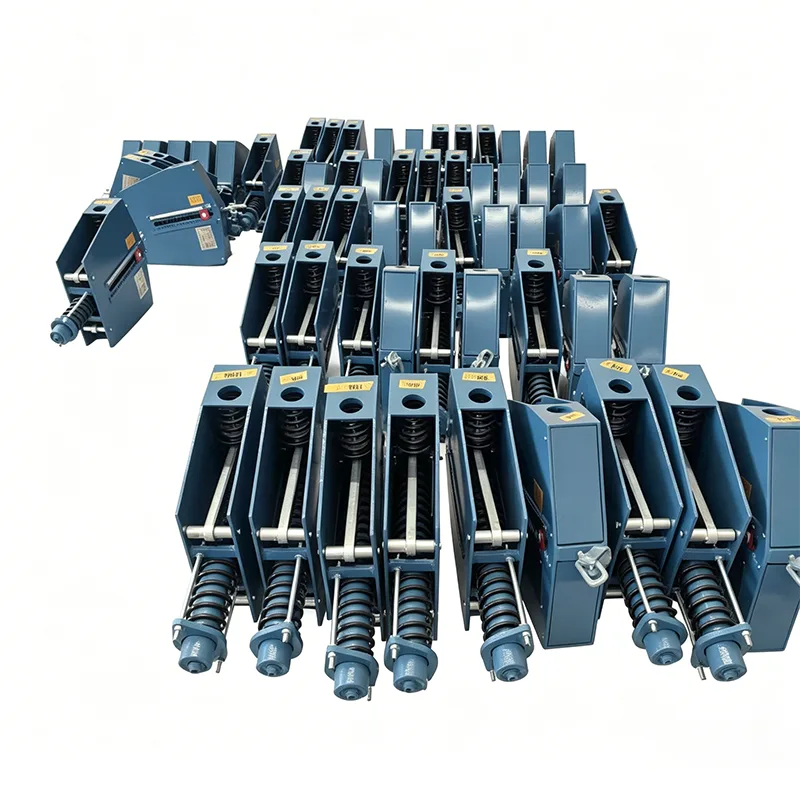

Jatkuvan jousituen sisällä oleva mekanismi on suunniteltu tuottamaan lähes tasainen tukivoima sen koko liikealueella. Kun putki liikkuu ylös tai alas – joskus 200 mm, joskus enemmän – tukipisteen kuormitus pysyy tiukan nauhan sisällä, tyypillisesti ±5 % tai paremmin. Tämä saavutetaan vipu- ja jousikelajärjestelyllä, usein kellokammalla tai nokkamekanismilla mallisarjasta riippuen. Valmistamme sekä vaaka- että pystysuuntaisia ​​runkotyyppejä, ja voimme sovittaa asennus- ja mitoituskuoren olemassa oleviin putkitukipiirustuksiinne.

Minne vakiojousituet sopivat tukijärjestelmään

Jatkuva jousituki ei koskaan toimi yksin. Esimerkiksi korkean lämpötilan höyrylinjalla näet tyypillisesti jatkuvan jousikokoonpanon toimivan yhdessäputkikengätjotka levittävät kuormaa japutken tuetjotka käsittelevät sivuttaista kiinnitystä. Ilmajohdoissa sama vakiojousimekanismi on usein sisäänrakennettu ajousiripustinkokoonpano — jousi on yläasennetussa kotelossa ja pudotustanko liitetään alla olevaan putkeen. Kun linja vaatii lämpöeristystä tukikohtaan, yhdistämme usein vakiojousen esieristetyn putkituen kanssa, jotta eristys pysyy jatkuvana ja estetään lämpöhäviö tai kondensaatio puristimessa. Vaikka jousi itsessään on korkealaatuinen komponentti, koko järjestelmä toimii vain, jos vierekkäiset tuet on suunniteltu oikein.

Tuotteen tekniset tiedot

Noudatamme standardit

ANSI/MSS SP-58 ja SP-69 suunnitteluun ja valmistukseen

ASME B31.3 prosessiputkisovelluksiin

GB/T 17116

Valmistetaan myös DIN-, JIS- tai asiakaskohtaisiin tietolomakkeisiin

Tehtaamme laatujärjestelmä on ISO 9001:2015 sertifioitu. Kolmannen osapuolen tarkastus ASME-, API- tai PED-vaatimusten mukaan on saatavilla.

Kysymykset, joita asiakkaat kysyvät

K1: Mistä tiedän, tarvitsenko todella jatkuvaa jousitukea vai riittääkö muuttuva jousituki?

Tarkista putken jännitysraporttisi. Jos sallittu kuorman vaihtelu kyseisessä tukipisteessä on alle 6-8 % kuumakuormasta, olet jatkuvalla kevätalueella. Jos liitetyn laitteen suuttimen kuormitusraja on erittäin tiukka, sama asia. Jos olet epävarma, lähetä meille isometrinen stressi, niin autamme sinua päättämään – veloituksetta.

Kysymys 2: Pystytkö vastaamaan olemassa olevan vakiojousituen mittoja, jotka olemme korvaamassa?

Kyllä, me käännämme säännöllisesti ja rakennamme korvaavia yksiköitä vanhentuneille yksiköille. Lähetä meille vanhat tyyppikilven tiedot, kokonaismitat sekä kuorma- ja matkavaatimukset. Valmistamme uuden yksikön, joka sopii samaan pulttikuvioon ja liitoskorkeuksiin.

Q3: Mikä on suurin rakentamasi jatkuva jousituki?

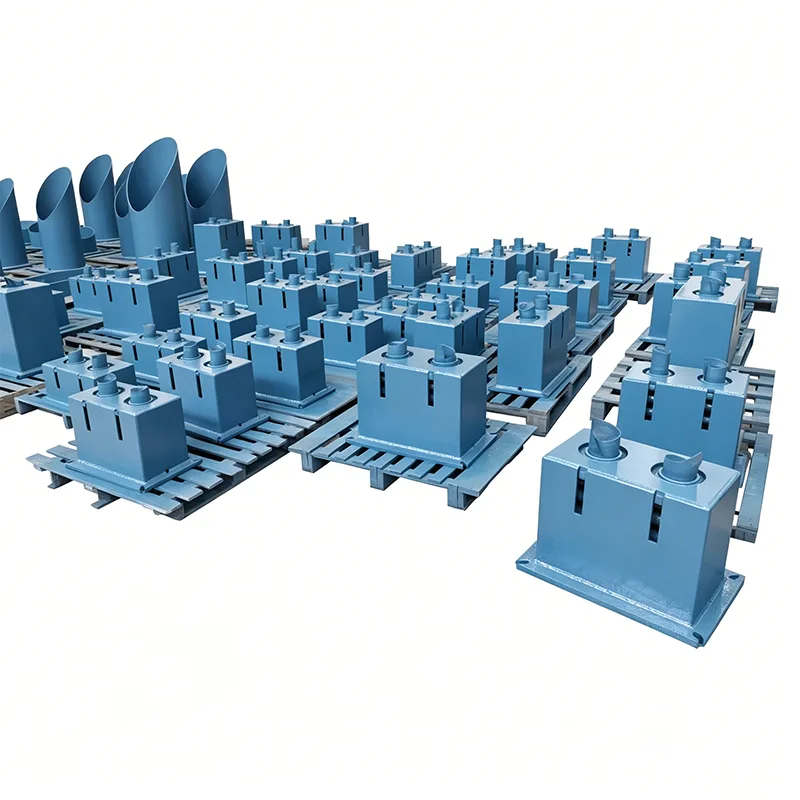

Olemme toimittaneet yksiköitä, joiden kantavuus on yli 40 tonnia ja matka-alue 350 mm. Nämä olivat voimalaitoksen raskasseinäisiä päähöyryputkistoja. Tarvittaessa voidaan tehdä isompiakin, mutta jossain vaiheessa on järkevää keskustella, olisiko useampi pienempi yksikkö vai erilainen tukijärjestely käytännöllisempää.

Q4: Kuinka testaat jatkuvaa jousitukea ennen toimitusta?

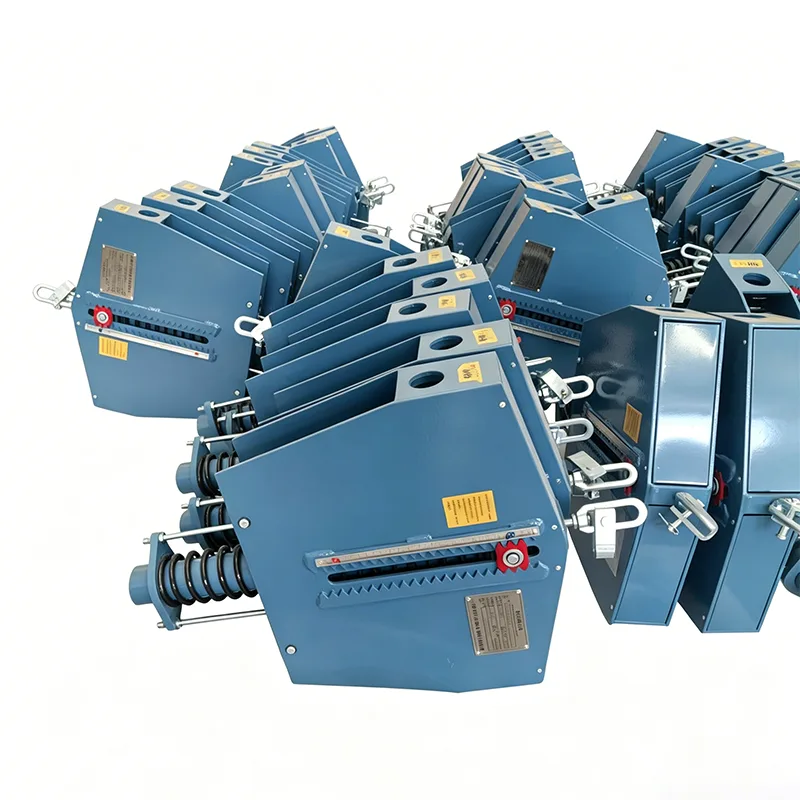

Asennamme yksikön testikehykseen, asetamme sen määritetylle kuormitukselle ja kierrämme sen koko matkan läpi useita kertoja samalla, kun tallennamme kuorman useissa asennoissa. Kuormituksen vaihtelun tulee olla taatun toleranssialueen sisällä, tyypillisesti ±5 %. Piirrämme todellisen kuormitus-poikkeamakäyrän ja sisällytämme sen testiraporttiin. Matkavaaka on kalibroitu ja lukitustapit on asennettu kuljetusta varten.

Q5: Voitko rakentaa ne ruostumattomasta teräksestä offshore- tai syövyttävään ympäristöön?

Kyllä. Olemme rakentaneet täydellisiä vakiojousitukia 304 ja 316 ruostumattomasta teräksestä offshore-lautoille ja rannikkoalueiden LNG-terminaaleille. Tarjoamme myös erikoismaalijärjestelmiä – offshore-laivojen pinnoitteita, korkean lämpötilan sinkkipitoisia pohjamaaleja – asennusympäristöstä riippuen.

Q6: Mikä on jatkuvan jousitukitilauksen toimitusaika?

Mukautetut vakiojousikokoonpanot toimitetaan yleensä 35–45 päivässä tilausvahvistuksesta. Jos sinulla on useita yksiköitä, joilla on samat suunnitteluparametrit, voimme valmistaa eränä ja lyhentää aikataulua. Yksittäisen viallisen yksikön hätävaihdot voidaan joskus nopeuttaa 20–25 päivään – keskustele meille aikajanastasi.

Testaus ja dokumentointi

Jatkuvat jousituet lähtevät tehtaalta dokumentaatiopaketilla, joka sisältää:

Kuormitustestiraportti todellisella kuormitus-poikkeamakäyrällä

Mittatarkastusraportti

Materiaalitodistukset (EN 10204 3.1)

Hitsausprosessin pätevyyskirjat (tarvittaessa)

Asennus- ja huolto-ohjeet

Valokuvia valmiista yksiköstä sarjanumerolla näkyvissä

Voimme myös järjestää riippumattoman kolmannen osapuolen tarkastuksen testauksen aikana. SGS, BV ja TÜV ovat kaikki todistaneet testejä Yangzhoun laitoksessamme.

Hoidamme räätälöinnin

Mikään vakiojousisovellus ei ole täysin samanlainen. Vuosien varrella olemme räätälöineet:

Rungon suunta (lattialle, seinälle, kattoon, ylösalaisin)

Epätyypilliset matkapituudet ja kuormitusaskelmat

Kaksoisjousirakenne erittäin raskaille kuormille kompaktissa rungossa

Sisäänrakennettu hydraulinen vaimennus seismis- tai tärinäkohteisiin

Asennon osoitin kaukolukutoiminnolla

Korkean lämpötilan jouset höyrylinjoille, jotka toimivat yli 450 °C:ssa

Sinä annat putkien kuormat ja tilarajoitukset, ja me suunnittelemme jatkuvan jousituen, joka kiinnittyy suoraan.

Tosimaailman muistiinpanoja suunnittelutiimiltään

Muutama käytännön seikka, jonka olemme oppineet projekteista maailmanlaajuisesti:

Kun määrität jatkuvan jousituen, tarkista myös tukiteräs. Jatkuva jousiyksikkö itsessään voi olla raskas - joskus yli tonnin - ja sen rakennepalkin on kestettävä se ja putken kuormitus.

Määritä aina kuljetusta varten lukitustapit. Ilman niitä jousi voi liikkua kuljetuksen aikana ja vaaka siirtyä. Pinssimme on maalattu kirkkaan punaiseksi, joten työmaatyöntekijät eivät voi olla huomaamatta niitä asennuksen aikana.

Jos yksikkö asennetaan ulos pölyiseen tai hiekkaiseen ympäristöön, harkitse tiivistettyjä nivelholkkeja tai rasvaliittimiä. Lika vipumekanismissa on yksi harvoista asioista, jotka voivat aiheuttaa jatkuvan jousen roikkumisen.

Vaihtotöissä tarkista olemassa oleva ajosuunta ja käytettävissä oleva tila ennen valmistusta. Olemme nähneet tapauksia, joissa alkuperäinen yksikkö oli ahtautunut tiukkaan nurkkaan, ja uusi tarvitsi hieman erilaisen kehyksen sopimaan.

Miksi Tianshun jatkuvaan kevättukeen?

Jatkuvat jousituet ovat putkitukimaailman erittäin tarkka pää. Yhdelle alijäämälle ei ole varaa, sillä liitetty laitteisto on yleensä tontin kallein. Rakennamme nämä yksiköt sillä tiedolla, että joku ottaa ne käyttöön klo 3.00 tehtaan käynnistyksen yhteydessä ja niiden on toimittava ensimmäisen kerran.

Jatkuvat jousituet ovat käytössä yhdistetyssä syklissä voimalohkoissa, jalostamoiden raakaöljyyksiköissä, eteenin krakkausyksiköissä ja LNG-kylmälaatikkoputkistoissa. Jokainen niistä valmistettiin omassa Yangzhoun tehtaassamme, tiimimme on kuormitesti testannut ja toimitettu täydellisen dokumentaation kanssa. Emme pakkaa uudelleen jonkun toisen tuotteita – teemme ne itse.

Jos projektisi sisältää vakiojousitukia, jousiripustimia tai esieristettyjä putkikenkiä, lähetä meille tukiluettelosi tai kuormatietosi. Teemme suoraan tehtaalta tarjouksen, jossa on valintatiedot ja toimitusaikataulu. Olet myös tervetullut vierailemaan tuotantolinjallamme ja katsomaan, kuinka rakennamme ja testaamme näitä yksiköitä ennen kuin ne lähtevät liikkeestä.
