Energiaputkiston jatkuva jousituki

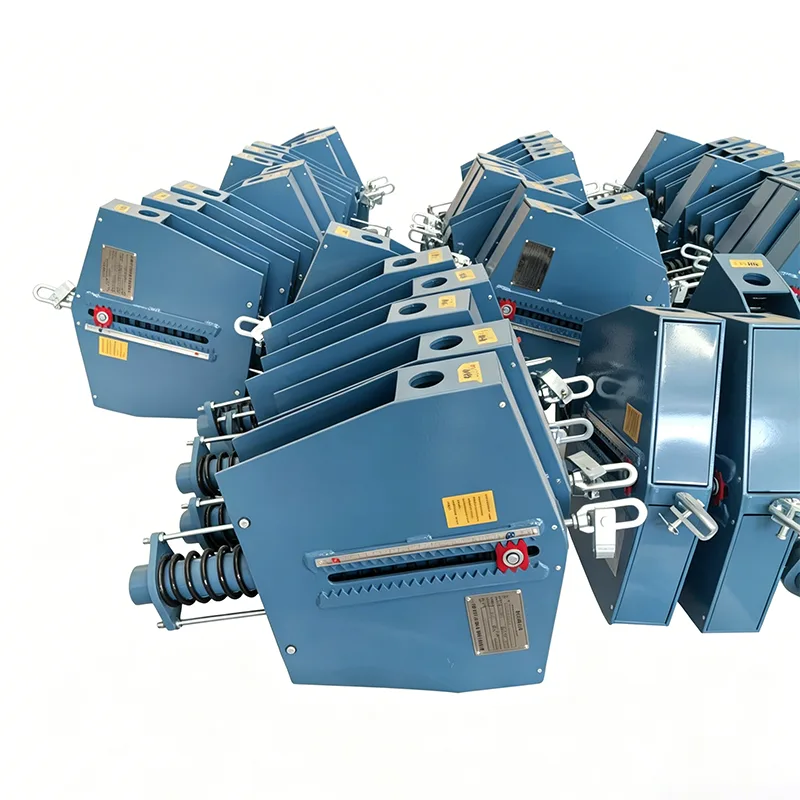

Maakaasun, nesteytetyn maakaasun, vetyenergian ja perinteisten energiansiirtoputkiverkostojen putkijärjestelmät ulottuvat usein monimutkaisiin maantieteellisiin ympäristöihin ja kestävät voimakasta lämpölaajenemista ja -supistumista. Yangzhou Tianshun Pipeline Technology Co., Ltd. on kehittänyt erityisesti Energy Pipeline Constant Spring -tuen energiansiirtoskenaarioihin 14 vuoden teknisen kertymisen tukemana putkilinjan tukiteknologiassa. Tämä tuote ottaa käyttöön tarkkuusmomenttitasapainomekanismin, jolla varmistetaan, että tukikuorma pysyy vakiona, kun putkilinja joutuu suuren jännevälin pystysuuntaiseen siirtymään. Tämä ominaisuus välttää tehokkaasti ylimääräistä rasitusta, joka aiheutuu kuorman siirtymisestä herkkiin laitteisiin, kuten venttiileihin ja kompressoreihin, ja on avainkomponentti, joka varmistaa pitkän matkan energiaputkiverkkojen turvallisen ja vakaan toiminnan.

Kuorma-siirtymäkäyrä, joka saadaan vakiojousituen/ripustimen tyyppitestistä. Vaaka-akseli tarkoittaa siirtymää, kun taas pystyakseli edustaa kuormaa. Käyrä pysyy suunnilleen vaakasuorassa koko työmatkan ajan, mikä osoittaa, että tukivoima pysyy olennaisesti vakiona putkiston taipuessa lämpölaajenemisen ja -kutistumisen vuoksi.

Tämä tyyppitesti varmistaa vakiojousiyksiköiden kuormituksen pysyvyyden, täyden liikkeen vakauden ja toimintavarmuuden. Kaikille tuotantoyksiköille suoritetaan kuormituskalibrointi ennen toimitusta, ja kuorman poikkeama säädetään ±6 %:n sisällä standardien ANSI/MSS-SP-58-2018 ja NB/T47038-2013 mukaisesti.

Nämä tuotteet soveltuvat teollisuusputkijärjestelmiin, joissa on suuri lämpösiirtymä, mukaan lukien päähöyryputket ja muut korkean lämpötilan ja korkeapaineiset putkistot.

Tuotteen tekniset tiedot

Vakiojousiripustimen tekninen taulukko	Esimerkki
Malli/sarja	PH, LH, CA, CS, TH
Kantavuus (käyttö)	0,1 kN - 500 kN
Total Travel	50mm, 100mm, 200mm, 400mm
Varsinainen matka	Jopa 600 mm
Kuorman poikkeama (toleranssi)	± 5 % (vakio) / ± 3 % (korkea prec.)
Asennusasento	Vaaka / Pysty
Asumisen viimeistely	Kuumasinkitty / Epoksi
Käyttölämpötila	-20°C - +80°C (ympäristössä)
Jousikelan materiaali	60Si2Mn / 50CrVA
Kuorman säätöalue	±10 % (kenttäsäätö)

Tekninen sopeutumiskyky ja käyttö- ja ylläpitoedut

Energiaputkien varsinaisessa rakentamisessa ja käytössä Energy Pipeline Constant Spring Support -tuen suunnittelu vastaa täysin paikan päällä tapahtuvan rakentamisen ja myöhemmän huollon vaikeuskohtia:

Kylmätilan lukitus ja nopea asennus: Ennen toimitusta jousi esipuristetaan ja lukitaan kylmätilan asennusasentoon putkijärjestelmän jännityslaskentaraportin mukaisesti. Paikan päällä tarvitaan vain yksinkertaista kierteiden hienosäätöä ja juurruttamista, jotta saavutetaan suunniteltu jännitystila, mikä lyhentää huomattavasti putkikäytävien rakennusaikaa.

Visualisoitu toiminnan valvonta: Ulkoisilla erittäin tarkoilla siirtymän ilmaisinlevyillä ja kuormitusasteikoilla varustetut käyttö- ja huoltohenkilöstö voi intuitiivisesti arvioida, onko putkilinja suunnitellussa työasennossa päivittäisen tarkastuksen aikana ilman kuoren purkamista, mikä helpottaa putkilinjan painumisen tai epänormaalin muodonmuutoksen oikea-aikaista havaitsemista.

Joustavat juurtumismenetelmät: Tarjolla on erilaisia ​​juuriliitosratkaisuja (kuten hitsatut yksittäislevyt, vanteet, teräsrakenneliittimet jne.), joilla voidaan saavuttaa vakaa juurtuminen joko yläputkien kulkureittien, jokien ylitysputkien siltojen tai laiterunkojen osalta.

Tiukka valmistus- ja laadunvalvontajärjestelmä

Energiainfrastruktuurin turvallisuuden suojalinjana Energy Pipeline Constant Spring Supportin koko tuotantoprosessi noudattaa tiukkoja laadunvalvontastandardeja:

Jokaiselle tuotteelle suoritetaan kattava sisäinen testaus ennen toimitusta

Ennen toimitusta jokainen tuote käy läpi täydellisen sisäisen testausprosessin. Tämä prosessi sisältää mitta- ja visuaalisen tarkastuksen, PMI:n (Positive Material Identification), kovuustestauksen, MT/PT rikkomattoman testin tarvittaessa, jousikuormitustestauksen kuormitus-siirtymäkäyrillä ja pinnoitteen paksuuden mittauksen. Factory Test Reports (FTR) ja Material Test Reports (MTR) toimitetaan.

Selvennys kolmannen osapuolen akkreditoinnista

Talon sisäinen testaus ei ole sama asia kuin ILAC:n akkreditoima kolmannen osapuolen testaus. Jos vaaditaan kolmannen osapuolen todistamaa testausta tai laboratoriotestausta, se voidaan tarjota erillisenä valinnaisena palveluna.

Valinnaiset kolmannen osapuolen tarkastuspalvelut (lainataan erikseen)

1. Materiaalin testaus

Tämä palvelu kattaa kemiallisen koostumuksen analyysin, vetolujuustestauksen, Charpy-iskutestauksen matalassa lämpötilassa ja kovuustestauksen.

2. Hitsaa NDT

Käytettävissä olevia menetelmiä ovat magneettisten hiukkasten testaus (MT), nesteen tunkeutumistestaus (PT), ultraäänitestaus (UT) ja radiografinen testaus (RT).

3. Jousikuormituksen suorituskyvyn testaus

Kuorma-siirtymäkäyrät ovat mukana.

4. Kuumasinkitys / epoksipinnoitteen korroosiosuojatarkastus

5. Todistettu testaus, tehdasvalvonta ja kuljetusta edeltävä tarkastus (PSI)

Erottuvat etumme

Vertailuarvo kansainväliseen LISEGA-putkitukijärjestelmään

Tuotteidemme kuormitustarkkuus, testausstandardimme ja dokumentointijärjestelmämme on verrattu kansainväliseen LISEGA-putkitukijärjestelmään.

Enemmän kuin tavallinen kotimainen toimittaja

Toisin kuin tavalliset kotimaiset valmistajat, jotka toimittavat vain itse tuotteen, toimitamme kuormitus-siirtymäkäyrän jokaiseen jousiyksikköön. Autamme myös järjestämään kolmannen osapuolen SGS-testauksia ja todennettuja tarkastuksia, ja tuemme PE/CPE-insinöörien dokumenttien tarkastuksia ulkomaisissa projekteissa.

Miksi valita Tianshunin energiaputkiston jatkuva jousituki?

Syvällinen energiaprojektikokemus: Tuotteet ovat toimineet vakaasti LNG-terminaaleissa, maakaasun pitkän matkan siirtoputkissa ja jalostusprojekteissa yli 40 maassa ympäri maailmaa kestäen äärimmäisten ilmasto-olosuhteiden ja monimutkaisten työolosuhteiden kokeet.

Koko prosessin suunnittelutuki: Tarjoamme koko prosessin teknisiä palveluita putkilinjan jännitysanalyysistä (CAESAR II -simulaatio), tyypin valintalaskelmista paikan päällä tapahtuvaan asennusohjeeseen, mikä varmistaa, että jokainen tuki vastaa tarkasti työolosuhteita.

Luotettava toimitusketjun toimitus: Luotamme Jiangsun tukikohtamme automatisoituihin tuotantolinjoihin ja täydellisiin testauslaitteisiin, joten varmistamme materiaalien oikea-aikaisen ja laadukkaan toimituksen suuriin energiaprojekteihin.

Koko elinkaarituki: Luomme ainutlaatuisia projektitiedostoja ja tarjoamme kunnon arvioinnin, kuorman uudelleenasetuksen ja vaihto-opastuksen seisokkien aikana, mikä vähentää putkiverkkojen käyttö- ja kunnossapitoriskejä.
