Monilla teollisuuskohteilla putkistojen alla on laitteita, kanavia, venttiiliryhmiä tai muita esteitä, mikä tekee lattiaan asennettujen tukien asentamisen mahdottomaksi. Samaan aikaan joissakin halkaisijaltaan suurissa putkistoissa esiintyy yli 100 mm lämpösiirtymiä, ja tavallisten muuttuvien jousitukien kuormituksen vaihtelut saavat putkilinjan jännityksen ylittämään sallitut rajat.

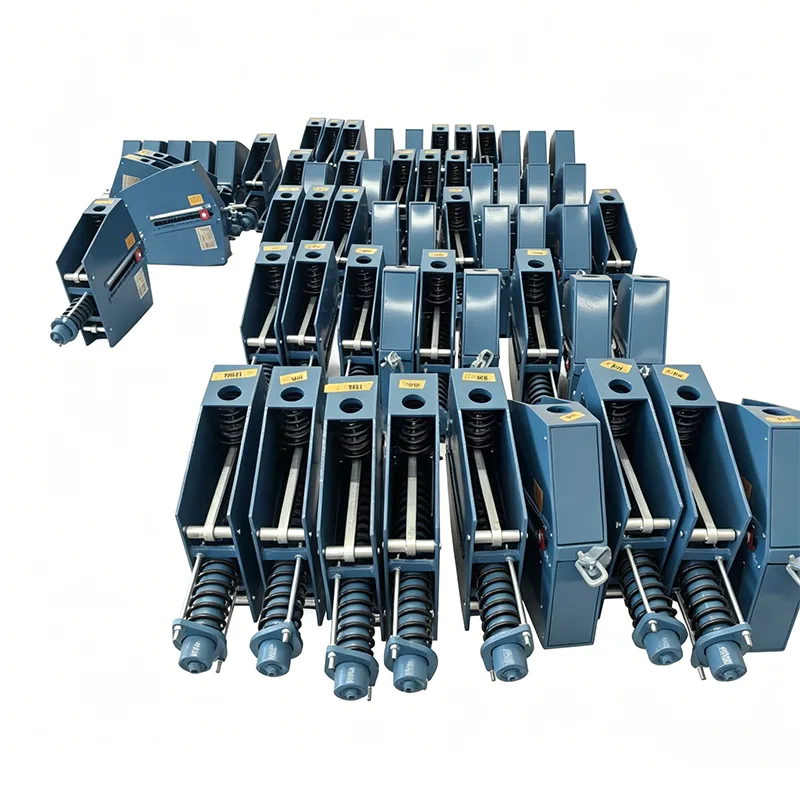

Hanging Constant Spring Support ratkaisee tämän alan haasteen täydellisesti. Se asennetaan ripustamalla yläpuolisista teräsrakenteista, eikä se vie tilaa putkilinjojen alla, samalla kun se tuottaa jatkuvan tukivoiman, jonka vaihtelunopeus on ≤5 % koko iskun ajan.
| Vakiojousiripustimen tekninen taulukko | Esimerkki |
| Malli/sarja | PH, LH, CA, CS, TH |
| Kantavuus (käyttö) | 0,1 kN - 500 kN |
| Matkailu yhteensä | 50mm, 100mm, 200mm, 400mm |
| Varsinainen matka | Jopa 600 mm |
| Kuorman poikkeama (toleranssi) | ± 5 % (vakio) / ± 3 % (korkea prec.) |
| Asennusasento | Vaaka / Pysty |
| Asumisen viimeistely | Kuumasinkitty / Epoksi |
| Käyttölämpötila | -20°C - +80°C (ympäristössä) |
| Jousikelan materiaali | 60Si2Mn / 50CrVA |
| Kuorman säätöalue | ±10 % (kenttäsäätö) |
Näillä kahdella asennustavalla on omat soveltuvat skenaariot erilaisiin työmaaolosuhteisiin, ja riippuvat jatkuvat jousituet tarjoavat korvaamattomia etuja tiukoissa ympäristöissä:
|
Vertailumitta |
Riippuva jatkuva jousituki |
Lattiaan asennettu jatkuva jousituki |
|
Asennuspaikka |
Katon alapuolella teräsrakenteet / betonipalkit |
Maan päällä / varustetasot |
|
Pipeline-tilan käyttö |
Ei mitään |
Täysi ammatti |
|
Asennuksen vaikeus |
Keskitaso (vaatii käytön korkealla) |
Matala |
|
Lataa siirtopolku |
Putkijohto → Tuki → Yläosarakenne |
Putkilinja → Tuki → Maaperustus |
|
Sovellettavat skenaariot |
Putkilinjat, joiden alla on esteitä, korkeat putkistot |
Putket, joissa on riittävästi tilaa alla |
|
Suurin kuormituskapasiteetti |
1200kN |
2000kN |
|
Suurin siirtymä |
400mm |
600mm |
Yleiseen vakiojousituen suunnitteluun perustuen Hanging Constant Spring -tuet on kohdistettu jousituksen asennuksen jännitysominaisuuksien optimointiin:
▶ Taotut integroidut nostokorvakkeet: Ylänostokorvakkeet käyttävät monoliittista taontatekniikkaa ilman hitsausvirheitä ja saavuttavat 2,5-kertaisen turvakertoimen.
▶ Heilahtausta estävä rajoituslaite: Varustettu poikittaisilla rajoittavilla rakenteilla estämään putkilinjan liiallinen heilahdus käytön aikana.
▶ Säädettävä ripustustanko: Vakio 1–3 metrin säädettävät ripustustangot mukautuvat eri asennuskorkeuksille.
▶ Putoamissuojarakenne: Kaikkiin liitoskohtiin on asennettu kaksinkertaiset turvamekanismit, jotka estävät putoamisen korkealla.
▶ Visuaalinen siirtymän ilmaisin: Sivulle on asennettu laajamittaiset levyt, jotta maahenkilöstö voi helposti tarkkailla toimintatilaa.
Saatavilla on viisi vakiosarjaa ripustettuja vakiojousitukia, jotka täyttävät useimmat teolliset vaatimukset:
|
Mallisarja |
Nimellinen kuormitusalue (kN) |
Nimellinen siirtymäalue (mm) |
Käyttölämpötila-alue (℃) |
Vakioripustimen pituus (m) |
Suurin yksikköpaino (kg) |
|
HCS-50 |
1–50 |
50, 100 |
-40 ~ +450 |
1.5 |
120 |
|
HCS-100 |
50-100 |
100, 150 |
-40 ~ +450 |
2.0 |
250 |
|
HCS-200 |
100-200 |
150, 200 |
-40 ~ +550 |
2.0 |
480 |
|
HCS-500 |
200-500 |
200, 300 |
-40 ~ +550 |
2.5 |
1200 |
|
HCS-1200 |
500-1200 |
300, 400 |
-196 ~ +550 |
3.0 |
3500 |
Kaikki tuotteet ovat GB/T 17116.2-, ANSI/ASME B31.1- ja API RP 551 -standardien mukaisia.
Hanging Constant Spring -tukien keskeiset suorituskykyindikaattorit ylittävät kaikki kansalliset standardivaatimukset. Kaikki tiedot ovat peräisin CNAS-akkreditoidun laboratoriomme 100 % täydellisistä tarkastustietueista:
|
Suorituskykyindikaattori |
Kansallinen standardivaatimus |
Tianshunin mitattu arvo |
|
Kuorman vaihtelunopeus |
≤5 % |
≤ 4 % |
|
Nostokorvakkeen vetolujuus |
1,5-kertainen nimelliskuorma |
2,5-kertainen nimelliskuorma |
|
Hitsausta rikkomaton testaus |
20 % näytteenottoa |
100% täysi tarkastus |
|
Väsymys Elämä |
≥100 000 sykliä |
≥150 000 sykliä |
|
Ripustintangon säätötarkkuus |
±10 mm |
±5 mm |
Korkealle asennettujen tuotteiden ehdottoman turvallisuuden takaamiseksi annamme jokaiselle ripustettavalle vakiojousituelle yksilöllisen tuotetunnistekoodin, mikä mahdollistaa koko elinkaaren jäljitettävyyden:
▶ Raaka-aineen jäljitettävyys: Jokaisen teräserän mukana on alkuperäinen Mill Test Certificate (MTC), ja spektrianalyysitulokset on sidottu tunnistuskoodiin.
▶ Tuotantoprosessien tiedot: Kaikkien kriittisten prosessien (hitsaus, lämpökäsittely, kokoonpano) operaattorit ja aikaleimat on dokumentoitu täysin.
▶ Tarkastusraporttien arkistointi: Kaikki tarkastusraportit muunnetaan sähköisiksi tiedostoiksi ja niitä voi tiedustella verkossa tunnistekoodin avulla.
▶ Tehdasmerkintä: Ainutlaatuinen tunnistekoodi, valmistuspäivämäärä ja tarkastajan numero on kaiverrettu tuotteen tyyppikilpeen.
▶ Myynnin jälkeinen seuranta: Tuotteen asennus- ja käyttötiedot syötetään synkronisesti järjestelmään, mikä tarjoaa elinikäistä teknistä tukea.
Riippuvia vakiojousitukia on käytetty menestyksekkäästi yli 320 teollisuusprojektissa maailmanlaajuisesti, ja kumulatiiviset toimitukset ylittävät 180 000 yksikköä. Tyypillisiä skenaarioita ovat:
▶ voimalaitosten päähöyry- ja jälkilämmityshöyryputkien korkeat osuudet
▶ Korotetut prosessiputket öljynjalostamoiden alueilla
▶ Säiliön päällä olevat putkistot LNG:n vastaanottoterminaaleissa
▶ Maasuunien kuumailmaputkien ripustetut osat terästehtaissa
▶ Joken ja tien poikki kohotetut höyryputket kaupungeissa
▶ Halkaisijaltaan suuria putkia ydinvoimalaitosten perinteisillä saarilla
Voimme toimittaa kopiot aiemmista projektisopimuksista, omistajan hyväksymisraportteja ja valokuvia paikan päällä toiminnasta todisteeksi kyvystämme.
Vastauksena ripustustukien korkean asennuksen erityisvaatimuksiin tarjoamme ainutlaatuisia palveluita:
▶ Ilmainen asennussolmun suunnittelu ja kuormituslaskenta
▶ Lähetä sertifioituja korkean merenpinnan käyttöinsinöörejä paikan päällä asennusohjeita varten
▶ Oma asennustyökalut ja turvavarusteet
▶ 18 kuukauden takuuaika, 6 kuukautta pidempi kuin alan standardi
▶ Säännölliset tarkastuspalvelut tuotteiden pitkän aikavälin turvallisen toiminnan varmistamiseksi
K: Entä jos asennuskorkeus ei ole riittävä?
V: Voimme räätälöidä lyhyitä ripustustankoversioita työmaan todellisen korkeuden mukaan tai tarjota upeita upotettuja asennusratkaisuja asennustilan säästöjen maksimoimiseksi.
K: Kuinka säätää tukikuorma maasta?
V: Kaikki mallit on varustettu maahan säädettävillä laitteilla. Kuorman hienosäätö voidaan suorittaa maasta käsin käyttämällä erityistä pidennettyä jakoavainta, mikä eliminoi tarpeen suorittaa operaatioita korkealla.
K: Miten tuotteet suojataan kuljetuksen aikana?
V: Käytämme mukautettuja puisia laatikoita, joissa on sisäisiä pehmustemateriaaleja ja kiinnityslaitteita, jotta estetään kiertotankomekanismin muodonmuutos kuljetuksen aikana. Mukana on myös kuljetuslukko varmistaakseen, että tuotteet saapuvat työmaalle moitteettomassa kunnossa.
