Säädettävä säädettävä jousiripustin putkilinjan lämpöliikettä säädettävällä kuormituksella

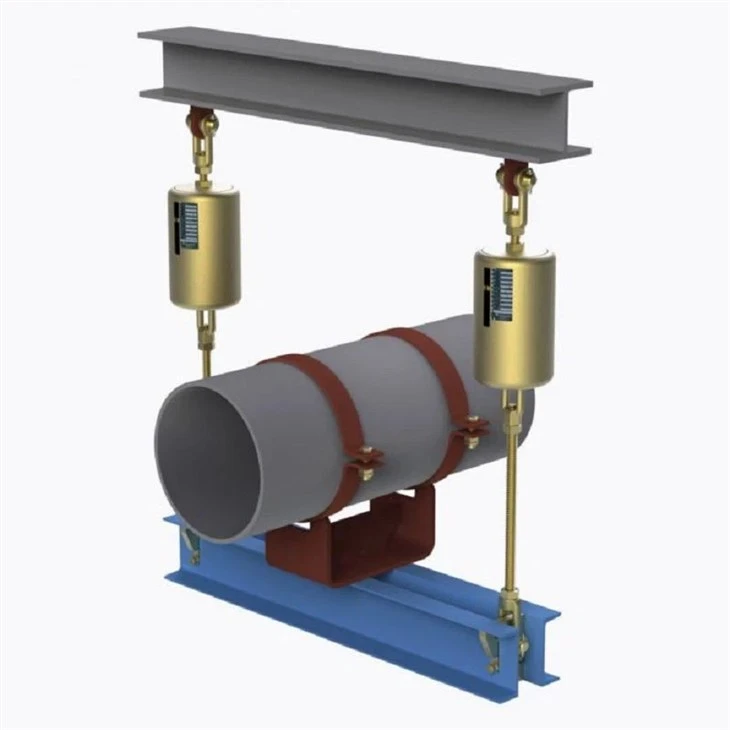

Säädettävät jousiripustimet, jotka tunnetaan myös nimellä muuttuvat jousikannattimet, ovat teollisissa putkijärjestelmissä laajimmin käytetty putken tukityyppi. Ne tarjoavat tukivoiman, joka vaihtelee suhteessa jousen taipumiseen, kun putki liikkuu pystysuunnassa lämpölaajenemisen tai -kutistumisen vuoksi. Sovelluksiin, joissa lämpösiirtymä on kohtalainen ja hallittu kuormituksen vaihtelu on hyväksyttävää, säädettävät jousiripustimet tarjoavat kustannustehokkaan ja kompaktin ratkaisun vakiojousitukiin verrattuna.

ValmistajaYangzhou Tianshunin putkitekniikkaMuuttuvissa jousiripustimissamme käytetään korkealaatuisia seosteräksisiä kierrejousia, jotka on sijoitettu tukevaan teräskoteloon. Kun putki liikkuu ylöspäin tai alaspäin asennusasennostaan, jousi puristuu tai ulottuu vastaavasti muuttaen reaktiovoimaa suoraan suhteessa kulkumatkaan ja jousen nopeuteen. Jokainen yksikkö on kalibroitu tehtaalla määritellylle kylmäkuormitukselle, kuumalle kuormitukselle ja kulkusuunnalle, mikä varmistaa ennustettavan suorituskyvyn asennuksesta aina käyttöön.

Tuotteen tekniset tiedot

Suunnitteluominaisuudet ja kuormituksen vaihtelut

Keskeinen parametri muuttuvaa jousiripustinta valittaessa on kuormituksen vaihteluprosentti – kylmän ja kuuman kuorman erotus jaettuna käyttökuormalla. Useimmat tekniset tiedot edellyttävät tämän arvon pysyvän alle 25 %:ssa yleishuollossa ja alle 6 %:ssa kriittisten laiteliitäntöjen osalta. Jos siirtymä on riittävän suuri, jotta kuormituksen vaihtelu ylittäisi hyväksyttävät rajat, sen sijaan määritetään vakiojousiripustimet.

Vakiomuotoiset säädettävät jousituet on suunniteltu pitämään kuormituksen vaihtelut tyypillisten projektien rajoissa koko työskentelyalueella, ja jokaiseen yksikköön on merkitty selkeästi sen jousinopeus, kylmäkuormitusasetus ja kulkusuunta yksinkertaista asennusta ja käyttöönottoa varten.

Vakiosarja ja tekninen valikoima

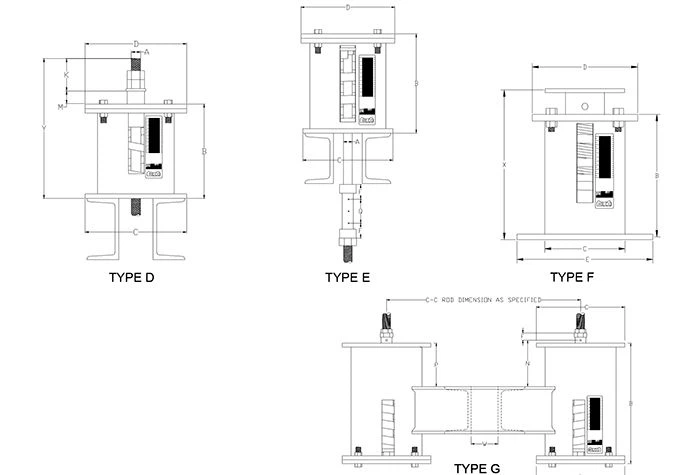

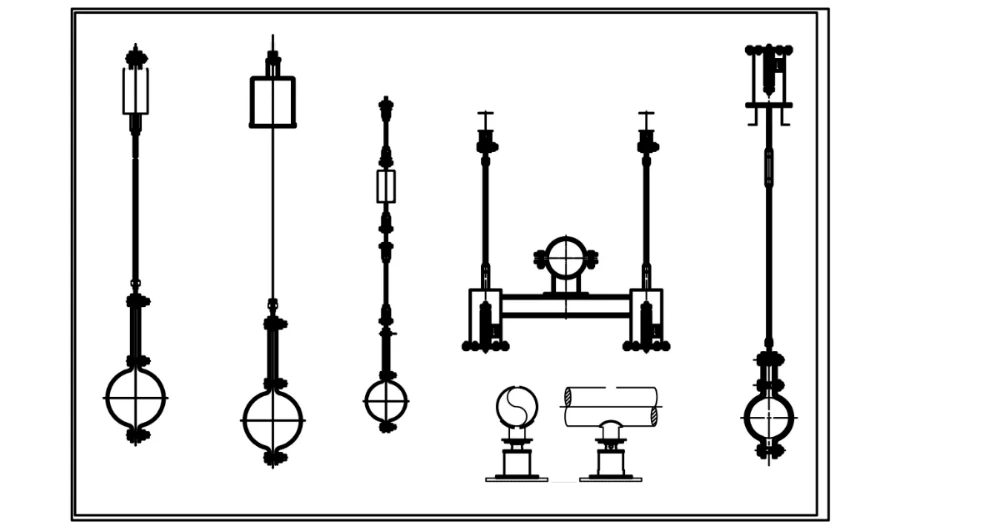

Tarjoamme vaihtelevia jousiripustimia useissa kiinnityskokoonpanoissa, mukaan lukien ylä-, alusta- ja sivuasennettavat mallit, jotka kattavat kuormituskapasiteetit noin 0,02 kN - 40 kN vakiojousikokoilla. Vakioliikealueet ovat 30 mm, 60 mm, 90 mm, 120 mm ja 150 mm, erikoisliikkeet ovat saatavilla pyynnöstä.

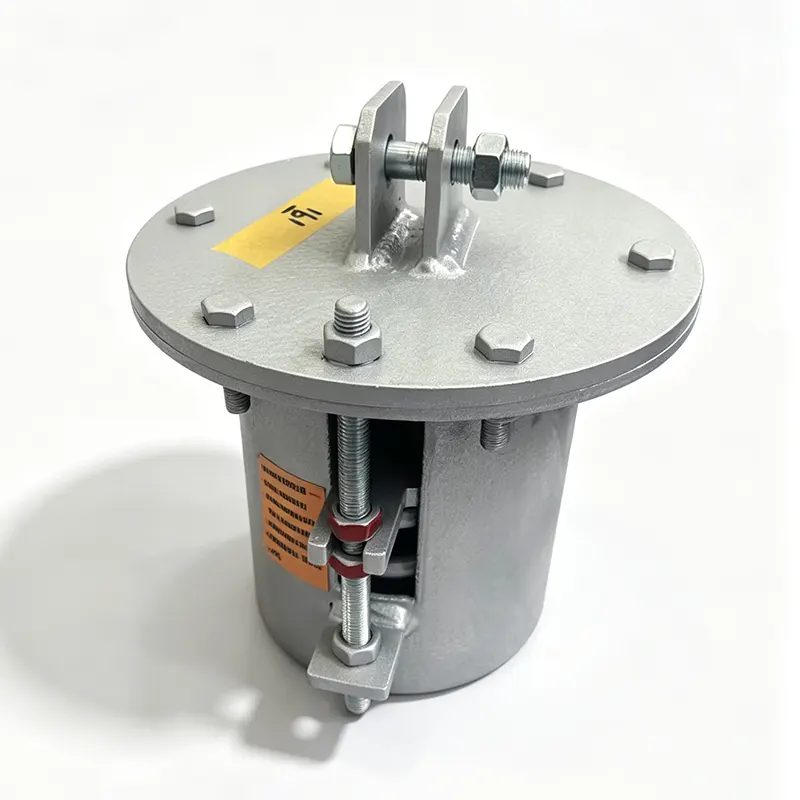

Jousielementit valmistetaan 60Si2Mn- tai 50CrVA-jousiteräksestä, ja koteloita on saatavana kuumasinkittyinä, epoksimaalattuina tai ruostumattomasta teräksestä valmistettuina syövyttäviä ympäristöjä varten. Vakioyksiköt on mitoitettu ympäristön käyttölämpötiloille -20 °C - +200 °C, ja korkean lämpötilan seosjousivaihtoehtoja on saatavana äärimmäisiin lämpösovelluksiin, kuten uunien ja kattilan putkistoon.

Jokainen säädettävä jousituki on varustettu kulkuasteikolla, kuormitusmittarilla sekä ylä- ja alarajoitinlevyillä. Kierretankoliitännät ylä- ja alaosassa mahdollistavat helpon pystysuunnan säädön asennuksen aikana, ja kuormitusasetukset voidaan tarkistaa paikan päällä tyyppikilven tietojen perusteella.

Standardit, materiaalit ja mukautetut vaihtoehdot

Muuttuvat jousiripustimet on valmistettu GB/T 17116.1/.2/.3 mukaisesti ja ne ovat täysin vaihdettavissa kansainvälisten standardien kanssa, mukaan lukien MSS SP-58, ASME B31.1, ASME B31.3 ja EN 13480-3. Materiaalin jäljitettävyys säilyy koko tuotannon ajan, ja kaikille jousille tehdään esisäätö ja kuormitustestaus ennen kokoamista.

Erikoisprojekteihin toimitamme ruostumattomasta teräksestä valmistettuja jousiripustimia, eristettyjä putkitukikokoonpanoja ja erikoispinnoitettuja yksiköitä offshore-, meri- tai suolanpoistopalveluun. Valmistamme myös esieristettyjä putkitukia ja putkikengän tukia, jotka integroituvat suoraan muuttuvaan jousiripustimeemme täydelliseen linjatukiratkaisuun.

Tyypilliset sovellukset

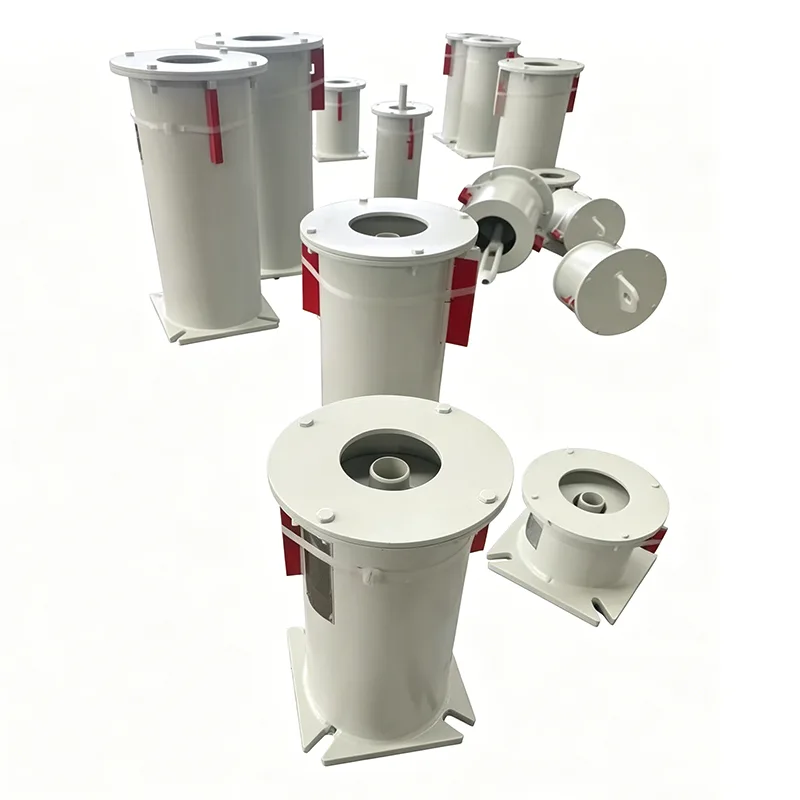

Muuttuvat jousituetasennetaan lähes kaikkiin prosessi- ja käyttöputkiin, joissa tapahtuu pystysuoraa lämpöliikettä. Yleisiä sovelluksia ovat voimalaitosten höyry- ja syöttövesilinjat, jalostamoiden prosessiputket, kemiantehtaiden lämmönvaihdinsilmukat, kaukolämpöverkot ja LVI-järjestelmät suurissa liikerakennuksissa. Niitä käytetään myös jäykkien putkitukien rinnalla linjoilla, joilla vain valitut kohdat vaativat liikekompensaatiota.

Putkijärjestelmissä, joissa on dynaamisia kuormituksia, kuten vesivasara, seismiset tapahtumat tai pumpun tärinä, säädettävät jousiripustimet yhdistetään usein hydraulisiin vaimeimiin, jotka rajoittavat dynaamista liikettä ja sallivat vapaan lämpösiirtymän. Jos lämpökasvu on liian suuri muuttuvalle yksikölle, suosittelemme päivittämään vakiojousiripustimiin kyseisissä tukipisteissä.

Täydentävä tuotevalikoima

Laajempi putkitukivalikoimamme sisältää vakiojousituet, jäykät ripustimet ja tuet, putkikenkätuet, esieristetyt putkituet kylmä- ja kryogeenisille linjoille sekä hydrauliset snubbers. Putkijärjestelmille, jotka vaativat myös aksiaali-, lateraali- tai kulmaliikkeen vaimennusta, valmistamme metallipalje-liikuntasaumoja, kumiliitoksia ja kangasliinnityksiä, jotka voidaan määritellä yhdessä jousikannattimiemme kanssa yhden lähteen ratkaisuksi.

Laatu ja palvelu

Jokainen muuttuva jousiripustin kuormitetaan ja mitataan omassa testauslaitoksessamme ennen toimitusta ISO 9001:2015 -laatujärjestelmämme mukaisesti. Tuemme asiakkaita alustavassa jousen valinnassa ja kuormituslaskelmissa asennusopastuksen ja huoltopalvelun kautta. Tiedustelut saavat vastauksen 24 tunnin sisällä, ja tuotannon normaalit läpimenoajat vaihtelevat 10–20 työpäivää tilavuudesta ja kokoonpanosta riippuen. Yli 14 vuotta toimitettuamme putkitukia ja laajennusliitoksia projekteihin yli 45 maassa, toimitamme sekä luettelostandardin mukaisia ​​että räätälöityjä yksiköitä EPC-urakoitsijoille ja loppukäyttäjille maailmanlaajuisesti.

Usein kysytyt kysymykset

Mitä "kuormituksen vaihteluprosentti" tarkoittaa muuttuvassa jousituessa?

Kuorman vaihtelu on kylmän (asennetun) ja kuuman (käyttökuorman) välinen ero ilmaistuna prosentteina käyttökuormasta. Se määräytyy jousen nopeudella kerrottuna lämpöliikkeellä jaettuna käyttökuormalla. Useimmat projektitiedot rajoittavat tämän arvon enintään 25 %:iin vakioputkistossa.

Voidaanko säädettävä jousiripustin asentaa mihin tahansa suuntaan?

Ei. Muuttuvat jousiripustimet on suunniteltu pystysuoraan liikkumiseen ja ne on asennettava siten, että jousen akseli on pystysuora. Vaakasuora tai vino asennus aiheuttaa kiinnittymisen, virheellisen kuorman siirron ja ennenaikaisen kulumisen. Vaakasuuntaisia ​​kuormia tai sivuttaisrajoitusta varten jäykät tuet, putkikengät tai snubbers tulee määrittää erikseen.

Mikä on korkein lämpötila, jonka säädettävät jousiripustimet kestävät?

Seosteräsjousilla varustetut vakiohiiliteräsyksiköt on mitoitettu jatkuvaan käyttöön noin 200°C:een saakka. Korkeamman lämpötilan putkistoon, kuten korkeapaineisiin höyrylinjoihin tai kattilaliitäntöihin, tarjoamme korkean lämpötilan jousimateriaaleja ja eristettyjä tukikokoonpanoja. Ota yhteyttä suunnittelutiimiimme ja kerro käyttöehdot oikean materiaalin valinnasta.

Annatko kevään valintalaskelmia?

Kyllä. Suunnittelutiimimme voi auttaa jousen valinnassa, jos annat putken koon, käyttöpainon, lämpösiirtymän suuruuden ja suunnan sekä mahdolliset projektin tekniset vaatimukset. Voimme myös tarkastella olemassa olevia tukiaikatauluja ja suositella kullekin paikkakunnalle sopivaa muuttuvaa tai jatkuvaa jousitukea.

Mikä on standardimuuttuvien jousiripustimien läpimenoaika?

Vakioluetteloyksiköt toimitetaan tyypillisesti 10–20 työpäivän kuluessa tilauksen koosta ja nykyisestä tuotantokuormasta riippuen. Mukautetut viimeistelyt, erikoismatkat tai ruostumattomasta teräksestä valmistetut kokoonpanot voivat lisätä muutaman lisäpäivän. Nopeasta toimituksesta voidaan neuvotella tilauksen yhteydessä.

Mitä asiakirjoja tilauksen mukana tulee?

Vakiotoimitukseen sisältyy pakkausluettelo ja tuotenimikilvet, joissa on jousinumero, kuormitusarvo ja matkatiedot. Materiaalitestausraportit (MTR), jousikuormituskalibrointitiedot ja mittatarkastusraportit voidaan toimittaa pyynnöstä. Valtuutettujen tahojen suorittama kolmannen osapuolen tarkastus on myös saatavilla projekteille, jotka edellyttävät sitä.

Voitko toimittaa täydellisiä putken tukikokoonpanoja, mukaan lukien putkikengät ja puristimet?

Täysin. Toimitamme säädettävät jousiripustimet itsenäisinä yksikköinä tai täysin koottuna tukisarjoina, mukaan lukien putkikiinnikkeet, putkikengänkannattimet, soljet, kierretangot ja rakenteelliset liitostarvikkeet. Esieristetyt putken tukikokoonpanot kylmä- tai kryogeeniseen huoltoon ovat myös saatavana yhtenä asennusvalmiina pakettina.
