Artikkelin tiivistelmä:Luotettava tukijärjestelmä on välttämätön teollisuuden putkistoissa, jotka ovat alttiina lämpölaajenemiselle, supistumiselle, tärinälle ja muuttuville käyttökuormituksille. AMuuttuva jousituki putkilinjalletarjoaa ohjatun pystysuoran liikkeen samalla kun se tukee jatkuvasti putkilinjaa. Ammattimaisella valmistuskokemuksella,Tianshuntoimittaa standardoituja ja räätälöityjä muuttuvia jousitukiratkaisuja voimalaitoksille, petrokemian laitoksille, öljy- ja kaasujärjestelmille, kemianlaitoksille, vedenkäsittelyprojekteille ja muihin vaativiin teollisiin sovelluksiin.
Sisällysluettelo
- Mikä on muuttuva jousituki putkilinjalle?
- Miksi teollisuusputkistoissa tarvitaan muuttuvaa jousitukea?
- Kuinka muuttuva jousituki toimii?
- Mitkä ovat tärkeimmät tekniset tiedot?
- Mitkä ovat pääkomponentit?
- Mitkä ovat tärkeimmät edut?
- Missä muuttuvaa jousitukea käytetään?
- Kuinka valita oikea muuttuva jousituki?
- Miten valmistuksen laatu vaikuttaa suorituskykyyn?
- Miten se on verrattuna muihin putkitukiin?
- Usein kysytyt kysymykset

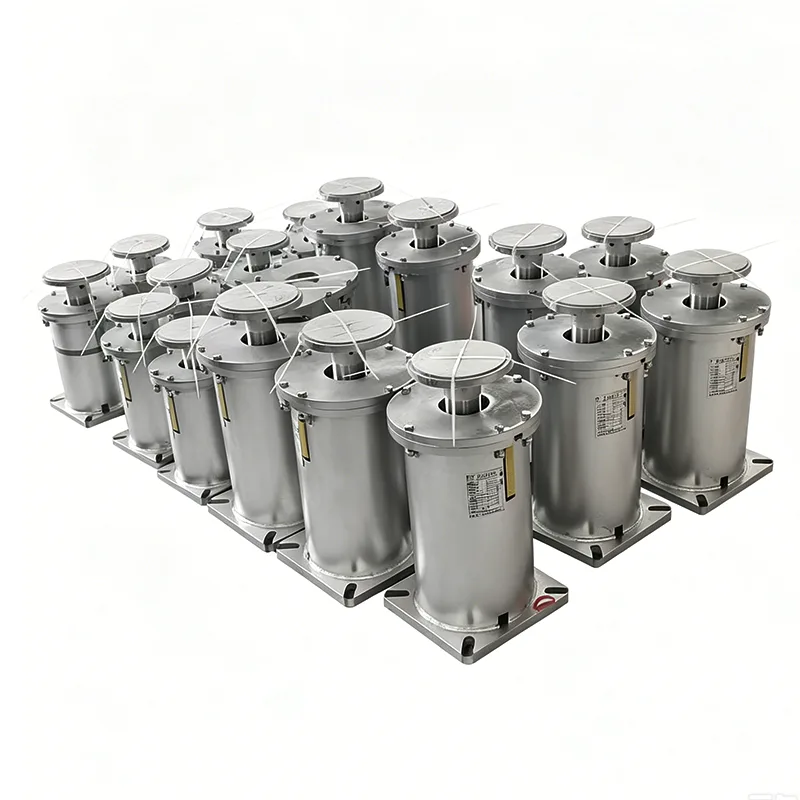

Mikä on muuttuva jousituki putkilinjalle?
A Muuttuva jousituki putkilinjalleon elastinen mekaaninen tuki, joka on suunniteltu kantamaan putkilinjan kuormia samalla kun se mahdollistaa hallitun pystysuuntaisen liikkeen. Toisin kuin jäykkä tuki, joka rajoittaa liikettä, säädettävä jousituki käyttää jousen taipumisominaisuuksia mukautuakseen putkilinjan asennon muutoksiin.
Teollisuusputket voivat liikkua merkittävästi käyttölämpötilan muuttuessa. Höyrylinjat, syöttövesijärjestelmät, prosessiputket, lauhdelinjat ja muut korkean lämpötilan järjestelmät voivat laajentua käytön aikana ja supistua sammutuksen jälkeen. Jos tätä liikettä ei hallita oikein, liialliset voimat voivat siirtyä putkiin, venttiileihin, laippoihin, laitesuuttimiin ja rakenneliitäntöihin.
Oikein valittu jousituki auttaa jakamaan nämä voimat säilyttäen samalla ennustettavan tukikuorman. Tianshunin tuotevalikoimaan kuuluu vakio- ja räätälöityjä kokoonpanoja, jotka on suunniteltu erilaisiin kuormituskapasiteettiin, matkustusvaatimuksiin, asennusolosuhteisiin ja teollisuusympäristöihin.
Miksi teollisuusputkistoissa tarvitaan muuttuvaa jousitukea?
Putkilinjan tuki ei ole vain putken pitäminen paikallaan. Oikein suunnitellun tukijärjestelmän on kestettävä paino, lämpöliike, tärinä ja käyttöolosuhteet aiheuttamatta liiallista toissijaista rasitusta.
Säädettävät jousituet ovat erityisen hyödyllisiä, kun putkilinja tarvitsee pystysuuntaisen siirtymän kompensoinnin, mutta se ei vaadi jatkuvaan jousitukeen liittyvää erittäin pientä kuormituksen vaihtelua.
- Lämpölaajenemisen kompensointi:Mahdollistaa ohjatun pystysuuntaisen liikkeen putkilinjan lämpötilan muuttuessa.
- Kuorman jakautuminen:Tarjoaa jatkuvaa tukea putkille ja niihin liittyville komponenteille.
- Stressin vähentäminen:Auttaa vähentämään liiallisia voimia, jotka siirtyvät liitettyihin laitteisiin.
- Tärinähallinta:Tarjoaa joustavan tukimekanismin putkijärjestelmien käyttöä varten.
- Laitteen suojaus:Auttaa vähentämään liiallisen kuormituksen riskiä herkissä liitospisteissä.
- Asennuksen joustavuus:Eri kokoonpanot voidaan valita projektin vaatimusten mukaan.
Suunnitteluprojekteissa tuki tulee aina valita putkilinjan todellisen painon, liikkeen, käyttölämpötilan, asennuspaikan ja rakenteellisten olosuhteiden perusteella sen sijaan, että valittaisiin pelkkä tuki putken halkaisijan perusteella.
Kuinka muuttuva jousituki toimii?
Säädettävän jousituen toimintaperiaate perustuu jousen taipuman ja kuormituksen väliseen suhteeseen. Käytännössä jousi tuottaa tukivoiman, joka muuttuu putkilinjan liikkuessa pystysuunnassa.
Kun putkilinja liikkuu alaspäin, jousi puristuu edelleen ja tukivoima kasvaa. Putkilinjan liikkuessa ylöspäin jousen puristus pienenee ja tukivoima vastaavasti pienenee. Tämän ohjatun muutoksen ansiosta tuki voi seurata putkilinjan liikettä samalla, kun se jatkaa kuorman kantamista.
Ero kylmäkuorman ja kuuman kuorman välillä on siksi tärkeä huomioitava suunnittelussa. Tuki on kalibroitava oikein niin, että sen toimintakunto pysyy sallitun kuormituksen vaihtelun ja liikeradan sisällä.
Sovelluksissa, joissa pystysuuntainen siirtymä on kohtalainen ja tietty kuormituksen vaihteluaste on hyväksyttävä, muuttuva jousituki voi tarjota tehokkaan tasapainon suorituskyvyn, rakenteen yksinkertaisuuden, asennuksen mukavuuden ja kustannusten välillä.
Mitkä ovat tärkeimmät tekniset tiedot?
Erilaiset putkilinjaprojektit vaativat erilaisia jousikapasiteettia ja liikealueita. Tianshunin toimittamien tuotetietojen mukaan muuttuvat jousitukikokoonpanot voivat kattaa laajan valikoiman teollisia käyttöolosuhteita.
| Erittely | Tyypillinen alue / vaihtoehto | Tekninen merkitys |
|---|---|---|
| Tukityyppi | Tyyppi A, B, C, D, E, F, G | Tarjoaa konfiguroinnin joustavuutta erilaisiin asennusolosuhteisiin |
| Kevään koko | Nro 0–Ei. 22 | Mahdollistaa valinnan vaaditun kantavuuden mukaan |
| Matkailualue | 30, 60, 90, 120, 180 mm | Sopii erilaisiin pystysuoraan putkilinjan liikkeisiin |
| Käyttökuorma | 0,2–400 kN | Tukee putkistoja erilaisilla käyttökuormilla |
| Liikkeen suunta | Ylös / alaspäin | Kestää pystysuoran lämpösiirtymän |
| Kuorman vaihtelu | ≤25 % standardi | Hallitsee tukivoiman vaihtelua liikkeen aikana |
| Asunnon materiaali | Hiiliteräs Q235/Q355 | Tarjoaa rakenteellista lujuutta ja kestävyyttä |
| Pintakäsittely | Kuumasinkitty / Maalattu | Auttaa sopeuttamaan tukea erilaisiin ympäristöolosuhteisiin |
Näitä arvoja tulee käsitellä tuotevalinnan viitteinä eikä yleisinä suunnittelurajoina. Lopulliset tiedot tulee vahvistaa todellisten teknisten olosuhteiden ja valmistajan teknisen dokumentaation mukaan.
Mitkä ovat pääkomponentit?
Muuttuva jousituki koostuu useista koordinoiduista komponenteista. Jokainen osa edistää kantavuutta, asennuksen vakautta, toiminnan näkyvyyttä tai ympäristönsuojelua.
- Kierrejousi:Ensisijainen elastinen komponentti, joka on valmistettu jousiteräksestä ja käsitelty vakaan mekaanisen suorituskyvyn saavuttamiseksi.
- Ylä- ja alaliitoslevyt:Yhdistä tuki putkilinjan rakenteeseen ja tukirakenteeseen.
- Kuorman ilmaisin:Auttaa tunnistamaan jousikuormituksen ja siirtymäolosuhteet asennuksen ja käytön aikana.
- Lukitusmekanismi:Kiinnittää jousikokoonpanon kuljetuksen, asennuksen ja käyttöönoton aikana.
- Suojakotelo:Auttaa suojaamaan jousta pölyltä, kosteudelta, sadevedeltä ja syövyttävältä ympäristöltä.
Näiden komponenttien yhdistelmä tekee järjestelmästä sopivan pitkäaikaiseen teollisuuspalveluun, jossa vakaa tukisuorituskyky on tärkeää.
Mitkä ovat tärkeimmät edut?
Oikean jousituen valinta voi parantaa merkittävästi putkiston luotettavuutta. Verrattuna perinteisiin jäykiin tukiin, vaihtelevat jousimallit tarjoavat lisää liikkumiskykyä ja ovat suhteellisen yksinkertaisia asentaa ja huoltaa.
Hallittu kuormitusvaihtelu
Oikein suunniteltu säädettävä jousituki rajoittaa tukivoiman muutosta putkilinjan liikkuessa. Tianshunin vakiotuotetiedot määrittelevät kuormituksen vaihteluväliksi jopa 25 %.
Useita lastaus- ja matkavaihtoehtoja
Erilaiset jousikoot ja liikerata-alueet helpottavat tuen sovittamista tiettyihin putkilinjan liike- ja kuormitusvaatimuksiin.
Esilatauskalibrointi
Jousituet voidaan esisäätää määritettyjen projektivaatimusten mukaan, mikä helpottaa asennusta ja käyttöönottoa työmaalla.
Mukautuva rakenne
Eri asennusympäristöihin, tilarajoituksiin ja käyttöolosuhteisiin voidaan valita erilaisia kokoonpanoja ja materiaaleja.
Huoltomukavuus
Modulaarinen rakenne voi yksinkertaistaa komponenttien vaihtoa ja huoltoa, kun huoltoa tarvitaan laitteen elinkaaren aikana.
Missä muuttuvaa jousitukea käytetään?
Tekniikka soveltuu teollisuusputkijärjestelmiin, joissa tapahtuu pystysuuntaista liikettä lämpötilan vaihtelun, käyttöolosuhteiden tai laitteiston tärinän vuoksi.
- Lämpövoimalaitosten höyryputket
- Syöttövesi- ja lauhdeputket
- Petrokemian prosessiputket
- Lämmönvaihdin, joka yhdistää putkistoja
- Öljy- ja kaasukompressoriasemat
- Maakaasuputken venttiilikammiot
- Kaukolämpöverkot
- Veden ja jäteveden käsittelylaitokset
- Laiva- ja offshore-alusputkistot
- Kemialliset ja farmaseuttiset käsittelyjärjestelmät
Esimerkiksi sähköntuotanto- ja petrokemian laitoksissa putkistoissa voi esiintyä toistuvia lämmitys- ja jäähdytysjaksoja. Oikein valittu säädettävä jousituki voi mukauttaa tuloksena olevan pystysuuntaisen siirtymän samalla kun se auttaa ylläpitämään aiottua jännitysjakaumaa koko putkistossa.
Kuinka valita oikea muuttuva jousituki?
Oikea valinta on yksi tärkeimmistä vaiheista jousituen suunnittelussa. Tuki tulee valita todellisten käyttöolosuhteiden mukaan eikä vain nimellisen putken koon mukaan.
- Määritä käyttökuorma:Laske putkilinjan paino, eristys, venttiilit, liittimet, nesteen paino ja muut tuetut komponentit.
- Tunnista pystysuuntainen liike:Määritä odotettu siirtymä ylös- tai alaspäin kylmien ja käyttöolosuhteiden välillä.
- Tarkista kuormituksen vaihtelu:Selvitä, sopiiko sallittu kuormitusvaihtelu liitettyyn laitteistoon ja putkiston jännityssuunnitteluun.
- Arvioi asennustila:Valitse sopiva kokoonpano käytettävissä olevan rakenne- ja huoltovälin perusteella.
- Ota huomioon ympäristöolosuhteet:Valitse sopiva kotelo ja pintakäsittely kosteuden, korroosion, lämpötilan ja ulkoaltistuksen kannalta.
- Vahvista asennussuunta:Tarkista, tarvitseeko tuen liikettä ylöspäin vai alaspäin.
- Tarkista tekniset standardit:Varmista, että valittu tuki on sovellettavien projektispesifikaatioiden ja putkiston suunnitteluvaatimusten mukainen.
Monimutkaisissa projekteissa insinöörit voivat toimittaa toimittajalle putkilinjan kuormituksen, käyttölämpötilan, odotetun siirtymän, asennustilan ja muut keskeiset parametrit. Valmistaja voi sitten suositella sopivaa mallia ja kokoonpanoa.
Miten valmistuksen laatu vaikuttaa suorituskykyyn?
Jousituen suorituskyky riippuu suuresti jousen koostumuksesta, mittatarkkuudesta, kuorman kalibroinnista, materiaalin laadusta ja lopullisesta kokoonpanosta. Valmistuksen laatu on siten suoraan yhteydessä putkiston pitkän aikavälin luotettavuuteen.
Tianshun raportoi täyden prosessin laadunvalvontalähestymistavan, joka kattaa raaka-aineiden tarkastuksen, CNC-jousituotannon, jousien suorituskyvyn testauksen, valmiin kokoonpanon tarkastuksen ja lopullisen toimitusta edeltävän tarkastuksen. Sen tuotantolaitoksia ovat CNC-jousikelauskoneet, jousitestauslaitteet, spektrometrit ja ainetta rikkomattomat testauslaitteet.
Tuotetietojen mukaan jokainen jousi käy läpi useita puristus- ja kuormitustestejä vakaan suorituskyvyn varmistamiseksi ennen kokoamista. Yrityksen laatujärjestelmä on ISO 9001:2015 sertifioitu, ja sen tuotteiden on todettu täyttävän kansainväliset standardit, mukaan lukien CE- ja API-vaatimukset.
Nämä laadunvalvontatoimenpiteet ovat erityisen tärkeitä teollisissa projekteissa, joissa jousituet voivat pysyä käytössä useita vuosia toistuvien lämpöjaksojen aikana.
Miten se on verrattuna muihin putkitukiin?
| Vertailutekijä | Muuttuva jousituki | Jäykkä putken tuki | Jatkuva kevään tuki |
|---|---|---|---|
| Pystysuuntainen liike | Kompensoi kohtalaista liikettä | Hyvin rajoitettu | Sopii isompiin liikkeisiin |
| Kuorman vaihtelu | Tyypillisesti ≤25 % | Muuttuu jyrkästi siirtymän myötä | Yleensä paljon alhaisempi |
| Rakenne monimutkaisuus | Keskikokoinen | Matala | Korkea |
| Asennus | Suhteellisen suoraviivaista | Yksinkertainen | Vaativampi |
| Kustannustaso | Keskikokoinen | Matala | Korkea |
| Tyypillinen sovellus | Yleinen lämpösiirtymä | Vähän tai ei ollenkaan liikettä | Suuret liikkeet tai erittäin kuormitusherkät järjestelmät |
Tämä vertailu osoittaa, miksi ei ole olemassa universaalia "parasta" putken tukea. Muuttuva jousituki on erityisen houkutteleva, kun putkilinjassa on kohtalainen pystysuuntainen siirtymä ja hallittu tukikuorman muutos on hyväksyttävää.
Usein kysytyt kysymykset
1. Mikä on putkilinjan muuttuvan jousituen päätehtävä?
Sen päätehtävä on tukea putkilinjan painoa samalla kun se sallii lämpölaajenemisen, supistumisen tai muuttuvien käyttöolosuhteiden aiheuttaman hallitun pystysuuntaisen liikkeen.
2. Mitä eroa on säädettävällä jousituella ja vakiojousituella?
Muuttuva jousituki muuttaa tukivoimaansa jousen taipuessa. Jatkuva jousituki on suunniteltu ylläpitämään paljon tasaisempi tukivoima koko määritellyllä liikealueella. Säädettävät jousituet ovat yleensä sopivia, kun kohtuullinen kuormitusvaihtelu on hyväksyttävää.
3. Mitä tietoja tarvitaan kevättuen valintaan?
Tärkeitä parametreja ovat käyttökuorma, kylmäkuorma, kuumakuorma, pystysuuntainen siirtymä, liikesuunta, käyttölämpötila, asennustila, putkikokoonpano ja ympäristöolosuhteet.
4. Mitä matkustusalueita on saatavilla?
Tyypillisiä tuotevaihtoehtoja ovat 30 mm, 60 mm, 90 mm, 120 mm ja 180 mm. Sopiva liike tulee valita todellisen lasketun putkilinjan liikkeen mukaan.
5. Voidaanko muuttuvia jousitukia mukauttaa?
Kyllä. Räätälöityjä ratkaisuja voidaan kehittää erityisiin kuormitusvaatimuksiin, siirtymäolosuhteisiin, rajoitettuihin asennustiloihin, materiaaleihin, pintakäsittelyihin ja muihin projektikohtaisiin vaatimuksiin.
6. Kuinka voin määrittää, tarvitsenko vaihtuvaa vai jatkuvaa jousitukea?
Päätöksen tulee perustua putkilinjan liikkeeseen, sallittuun tukikuorman vaihteluun, kytkettyjen laitteiden herkkyyteen, jännitysanalyysiin ja projektin spesifikaatioihin. Kriittisten putkijärjestelmien valinta tulee vahvistaa teknisillä laskelmilla ja ammattimaisella teknisellä katsauksella.
Johtopäätös
Hyvin suunniteltu tukijärjestelmä on teollisuusputkien turvallisen ja luotettavan toiminnan edellytys. Yhdistämällä elastinen kuormitustuki ohjattuun pystysuuntaiseen liikkeeseen, aMuuttuva jousituki putkilinjallevoi auttaa hallitsemaan lämpösiirtymää, jakamaan putkistojen kuormia, vähentämään liiallista rasitusta ja suojaamaan kytkettyjä laitteita. Projekteihin, jotka vaativat vakio- tai räätälöityjä ratkaisuja, Tianshun tarjoaa vaihtelevia jousitukia useilla kuormitus- ja liikekokoonpanoilla, valmistuksen laadunvalvontaa, teknistä valintaapua ja myynnin jälkeistä tukea. Jos suunnittelet uutta putkiprojektia tai päivität olemassa olevaa tukijärjestelmää,ota meihin yhteyttäkuormituksen, siirtymän, lämpötilan ja asennusvaatimustesi kanssa keskustellaksesi sopivasta muuttuvasta jousitukiratkaisusta sovellukseesi.
