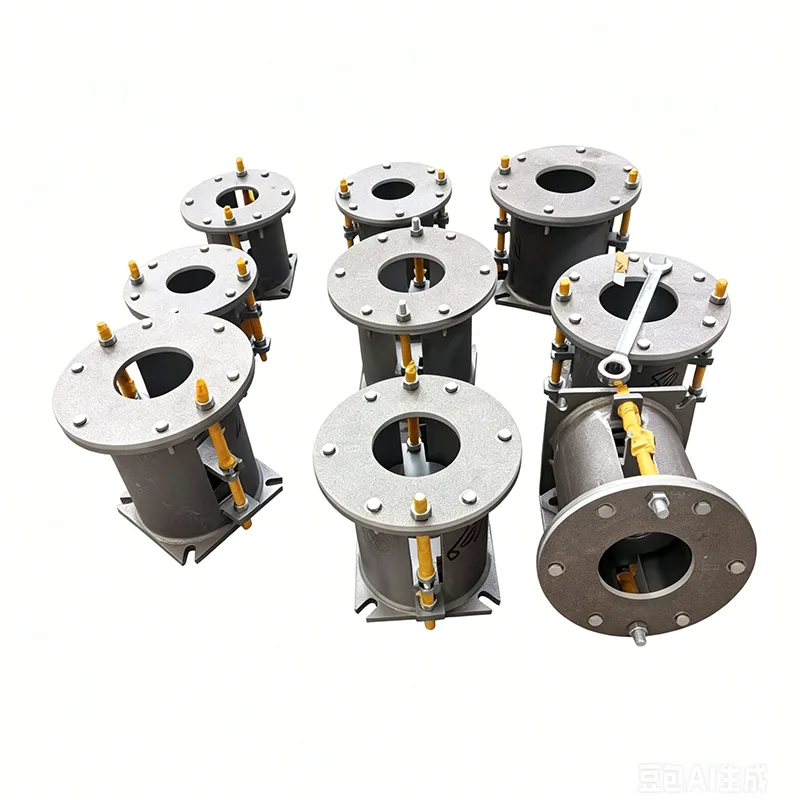

Voimalan jousituki

Voimalaitoksissa päähöyryputkistot, korkean lämpötilan jälkilämmityshöyryputket ja muut vastaavat järjestelmät kuljettavat jatkuvasti väliainetta korkean lämpötilan ja korkean paineen olosuhteissa, jolloin lämpölaajeneminen vaihtelee useista millimetreistä kymmeniin millimetreihin. Jäykkä kiinnitys muuntaa nämä siirtymät lisätyöntövoimaksi, joka välittyy kattiloiden jakoputkiin ja turbiinien liitäntöihin, mikä lisää jännitystä hitsausliitoksiin, laippoihin ja laitekoteloihin.

Yangzhou Tianshun Pipeline Technology Co., Ltd.:n erityisesti näitä käyttöolosuhteita varten kehittämä Power Plant Spring Support -jousituki kompensoi siirtymää elastisella kuormituksella ja pitää putkilinjan jännityksen normaaleissa sallituissa rajoissa. Tämä asiakirja selittää tämän tuotteen suunnittelufilosofian, toiminnan suorituskyvyn ja teknisen tuen lähestymistavan höyryputkijärjestelmien todellisten vaatimusten perusteella.

Vaatimukset joustaville tuille höyryputkien jännityksenhallinnassa

Höyryputkilinjan suunnittelussa noudatetaan yleensä koodeja, kuten ASME B31.1, jotka edellyttävät, että putken tuet/ripustimet kestävät sekä putkilinjan omapainon että väliaineen painon estämättä lämpösiirtymää. Jos tukivoima vaihtelee liikaa siirtymän mukaan, paikallinen putkijärjestelmän jännitys voi ylittää sallitut arvot, mikä pakottaa paikan päällä suoritettavat säädöt tai jopa uudelleentyöskentelyn.

Lisäksi turbiinien ja kattilan rajapinnoilla on tyypillisesti erittäin tiukat sallitut rajat voimille ja momenteille. Virheelliset tukiratkaisut voivat lyhentää merkittävästi päälaitteiden liitäntöjen käyttöikää. Tämä edellyttää, että tuki-/ripustintuotteet tarjoavat vakaat ja ennustettavat tukivoimat määritetyn iskun sisällä, samalla kun ne tarjoavat riittävän säätövaran paikan päällä tapahtuviin poikkeamiin.

Miten voimalaitoksen jousituki vastaa näihin vaatimuksiin

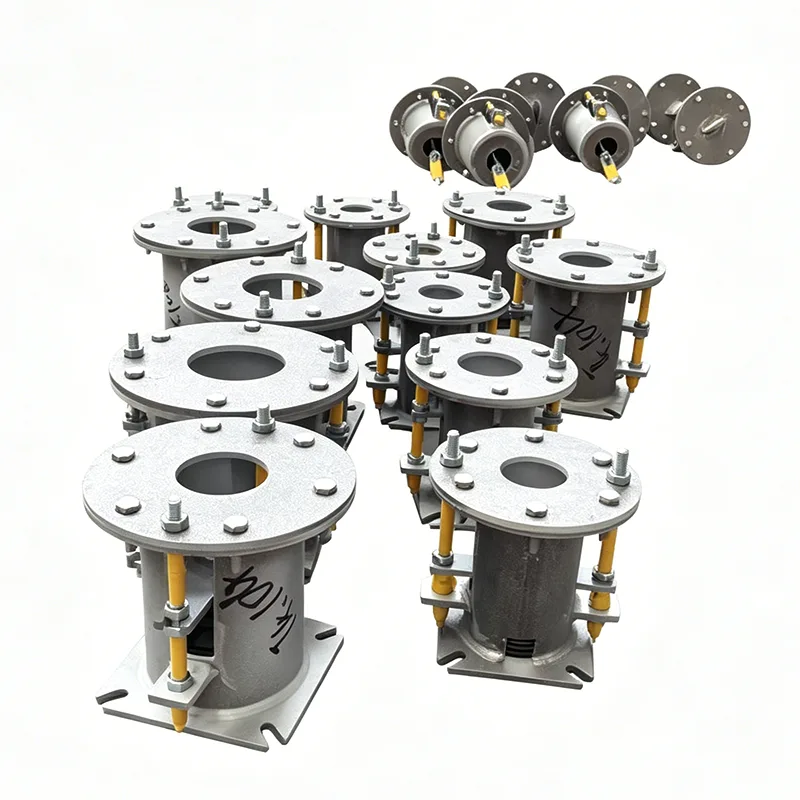

Power Plant -jousitukia on saatavana kahdessa kokoonpanossa: muuttuva jousi ja vakiovoimajousi, jotka valitaan putkilinjan jännitysanalyysin tulosten perusteella. Muuttuvat jousiyksiköt kantavat lineaarisen jäykkyyden omaavaa kuormaa, kun taas vakiovoimayksiköt käyttävät ensisijaista ja toissijaista jousimekanismia tukivoiman vaihtelun säätämiseen 5 %:n sisällä koko työiskun ajan, mikä tarjoaa lähes jatkuvan tuen putkistojärjestelmälle kylmästä kuumaan tilaan.

Jousielementit valmistetaan seostetuista jousiteräksistä, mukaan lukien 60Si2Mn ja 50CrVA. Rakenneosat voidaan valmistaa hiiliteräksestä, lämmönkestävästä teräksestä tai ruostumattomasta teräksestä. Yleinen käyttölämpötila-alue kattaa -196 °C - +650 °C, mikä sopii kaikkiin höyryputkien lämpötiloihin matalan lämpötilan lämmityksestä täyden kuormituksen käyttöön.

Jokainen voimalaitoksen jousituki käy läpi täyden iskun puristustestin ja jäykkyyskäyrän tallennuksen ennen toimitusta. Kotelo on varustettu kuormansiirto-tyyppikilvellä ja asennuksen lukituksella. Paikan päällä tapahtuva asennus edellyttää vain kylmätila-asennusta; yksinkertaisesti irrota lukitustappi putkilinjan lämpötilan noustessa, ja tuki/ripustin siirtyy käyttötilaan ilman paikan päällä tapahtuvaa hitsausta tai monimutkaisia ​​säätöjä.

Asennus paikan päällä ja pitkäaikainen toimintakyky

Kumulatiiviset virheet perustusten korotuksissa ja putkenosien leikkaamisessa ovat väistämättömiä höyryputken asennuksen aikana. Power Plant Spring Supportsin korkeuden hienosäätöalue vaimentaa nämä poikkeamat ja estää jäykän kiinnittymisen. Vakiovoimaiset jousiyksiköt on tyypillisesti varustettu ruuvi- tai hydraulisilla apusäätömekanismeilla, jotka mahdollistavat yhden henkilön käytön myös halkaisijaltaan suurilla ja raskailla putkilinjoilla.

Pitkäaikaisen käytön aikana rentoutumista estävä jousirakenne ja pintakäsittelyt (kuumasinkitys tai Dacromet-pinnoite) ylläpitävät vakaan tukikyvyn. Useissa ulkomaisissa voimalaitosprojekteissa yli 70 % myöhemmistä tuki-/ripustintilauksista tulee nykyisiltä asiakkailta. Tämä korkea toistuvien ostojen määrä vahvistaa epäsuorasti tuotteidemme pitkän aikavälin suorituskykyä.

Tyypilliset asennuspaikat ja toiminnot

Kattilaalueella voimalaitoksen jousikannattimet asennetaan päähöyrykanavien, tulistimen poistoputkistojen ja jälkilämmityshöyryputkien pysty- ja vaakasuoraan osaan. Ne absorboivat ylöspäin suuntautuvaa lämpölaajenemista ja estävät liiallisen jännityksen kokoojasuuttimen liitännöissä.

Turbiinin lähellä jousituet/ripustimet korkean lämpötilan höyryputkiston osissa lähellä päähöyryventtiilejä ja ohjausventtiilejä vähentävät komponenttien voimia ja momentteja, mikä auttaa ylläpitämään akselin kohdistusta. Vaikka syöttövesi- ja lämpövesiputket toimivat alhaisemmissa lämpötiloissa, niissä on silti merkittäviä käynnistys-pysäytyslämpötilaeroja. Elastiset tuet ylläpitävät putkilinjan kaltevuutta ja vähentävät kavitaatioriskiä.

Näissä sovelluksissa tuet/ripustimet yhdistetään usein vaimentimiin, rajoitinkannattimiin ja muihin komponentteihin täydellisen putkijärjestelmän joustavan kiinnitysratkaisun muodostamiseksi.

Projektin tekninen tuki ja tuotteiden hyväksyntä

Valintavaiheesta alkaen tekninen tiimimme vastaanottaa putkijärjestelmän jännitysanalyysiraportit, laskee kunkin tukipisteen suunnittelukuorman ja siirtymän, suosittelee sopivia voimalaitoksen jousitukityyppejä ja jousivakioita sekä antaa yksityiskohtaisia ​​asennusohjeita.

Tehtaamme ylläpitää täydellistä laadunvalvontaketjua jousilangan saapuvasta uudelleentarkastuksesta, kovuustestauksesta lämpökäsittelyn jälkeen valmiin tuotteen jäykkyystestaukseen. Asiaankuuluvat prosessitiedot ja materiaalin laatuasiakirjat voidaan toimittaa standardien, kuten ASME ja CE, mukaisesti. Perinteisille ydinvoimasaarille ja muille korkean vaatimuksen hankkeille voidaan toimittaa ylimääräisiä tukitoimintojen pätevyystestausraportteja ja jäljitettävyysasiakirjoja.

Jos sinulla on höyryputkiston tukivaatimuksia, toimita putkien asettelupiirustukset ja jännitystiedot. Toimitamme tietyn Power Plant Spring Support -kokoonpanoratkaisun yleisen malliluettelon sijaan. Hyödyntämällä Yangzhou Tianshunin 14 vuoden putkilinjaa, joka tukee kokemusta ja projektitietoja 45 maasta ympäri maailmaa, voimme auttaa sinua hallitsemaan hankinta- ja asennuskustannuksia ja varmistamaan samalla höyryjärjestelmäsi turvallisuuden.
