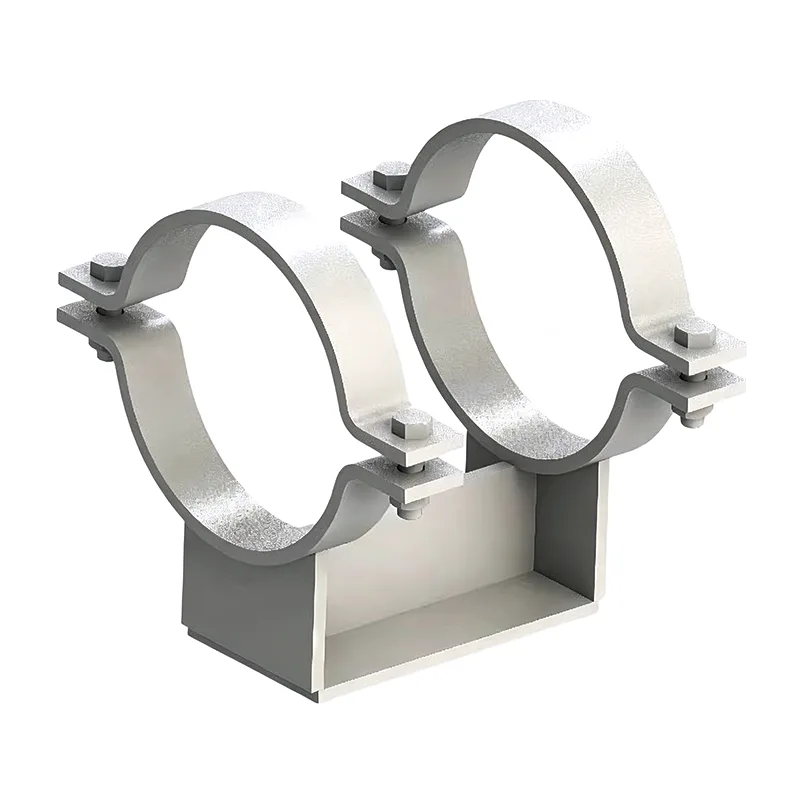

Kulutusta kestävät putkikenkien tuet putkilinjan kuormituksen tukemiseen ja liukumiseen

Putkikenkä on yksi niistä osista, joita kukaan ei huomaa, ennen kuin sitä ei ole. Se on hitsattu putken pohjaan, jakaa kuorman rakennepalkkiin tai T-pylvääseen ja muodostaa usein liukupinnan, joka antaa putken liikkua aksiaalisesti lämpöjaksojen aikana. kloTianshun, valmistamme tuhansia putkikenkiä joka vuosi – prosessilinjoja, höyrynjakoputkia, kryogeenisiä putkia ja kaikkea siltä väliltä. Olemme työskennelleet 14 vuotta alalla, ja olemme oppineet, että hyvin suunniteltu putkikenkä tekee muutakin kuin vain pitää painon: se suojaa putken pinnoitetta, säilyttää eristyksen jatkuvuuden ja estää pistekuormituksia lommomasta putken seinämään.

Pipe Shoes Tuet ovat osa laajempaaputken tuetperheelle, mutta ne ovat riittävän erilaisia ​​vaatiakseen oman suunnitteluhuomionsa. Yksinkertainen puristin tai ripustustanko käsittelee pystysuuntaista kantavuutta, kun taas putkikenkä hallitsee kosketinrajapintaa. Tämä rajapinta monimutkaistaa nopeasti – suuri kitka voi aiheuttaa jännitystä putkeen, riittämätön korkeus voi murskata eristyksen ja väärä materiaali voi johtaa galvaaniseen korroosioon. Toimitamme säännöllisesti putkikenkiä, jotka toimivat rinnakkainjousiripustimetyläpuolella tai esieristetyillä putkituilla kylmissä linjoissa, joissa lämmöneristys on kriittinen.

Voimme myös toimittaa PTFE:tä ruostumattomasta teräksestä valmistettuun taustalevyyn suuren kuormituksen liukumiseen. Kitkakerroin on tyypillisesti 0,05 ja 0,10 välillä voideltulle PTFE:lle, joka on arvo, jota useimmat putken jännitysinsinöörit käyttävät joustavuusanalyysissaan.

Noudatamme standardit

Putkikengät valmistetaan samojen putkien tukistandardien mukaisesti, joita noudatamme koko tuotevalikoimassamme:

ANSI/MSS SP-58 – Putkien kannattimien materiaalit ja rakenne

ASME B31.3 / B31.1 – Prosessi- ja tehoputket

EN 1090 – Rakenneteräksen valmistus (CE-merkittyihin projekteihin)

GB/T 17116 – kiinalainen standardi putkituille

Tehtaamme laatujärjestelmämme on ISO 9001:2015 -sertifioitu, ja voimme toimittaa täyden EN 10204 3.1 -materiaalisertifioinnin jokaiselle kenkäerälle.

Usein kysytyt kysymykset

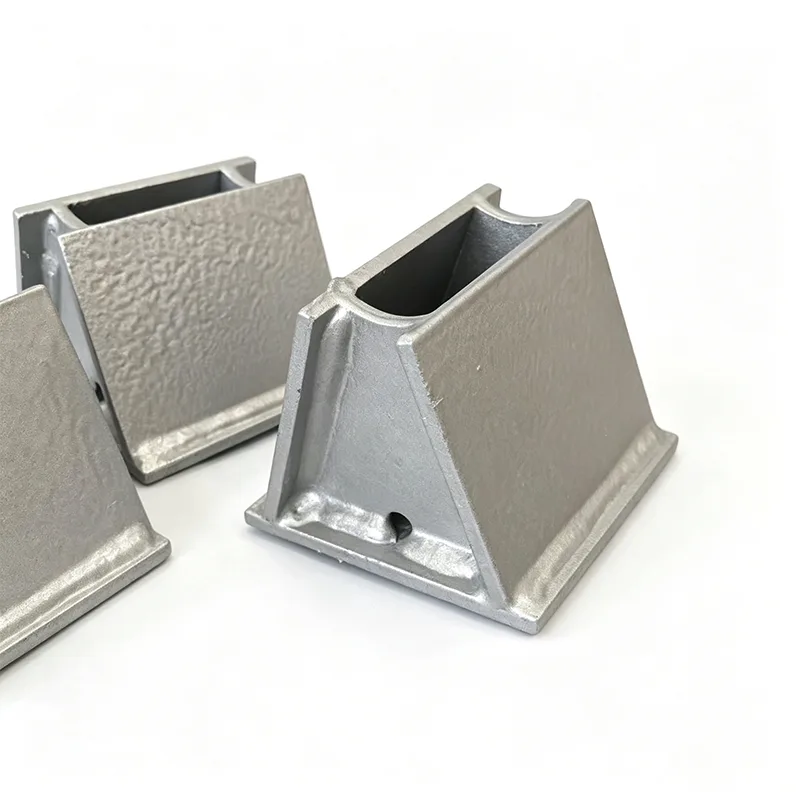

Q1: Mikä korkeus putkikengäni pitäisi olla?

Kengän korkeus määräytyy eristeen paksuuden ja 10–25 mm:n välyksen mukaan. Esimerkiksi putki, jossa on 100 mm:n mineraalivillaeristys, tarvitsee tyypillisesti 120–125 mm:n kengänkorkeuden, jotta eriste pysyy erossa tukiteräksestä. Laskemme tämän putkitietosi perusteella, jos annat meille putken koon ja eristysaikataulun.

Q2: Milloin tarvitsen PTFE-liukulevyn kenkään, ja milloin voin vain hitsata hiiliteräspohjan?

Jos putken odotetaan liikkuvan aksiaalisesti lämpölaajenemisen alaisena, PTFE- tai kiillotettu ruostumaton liukupinta vähentää kitkaa ja siitä aiheutuvia reaktiokuormia laitteiden suuttimissa. Kiinteät tai ankkuripisteet eivät tarvitse liukulevyä. Putken jännitysraportti kertoo, mitkä tuet liukuvat ja mitkä ovat kiinteitä.

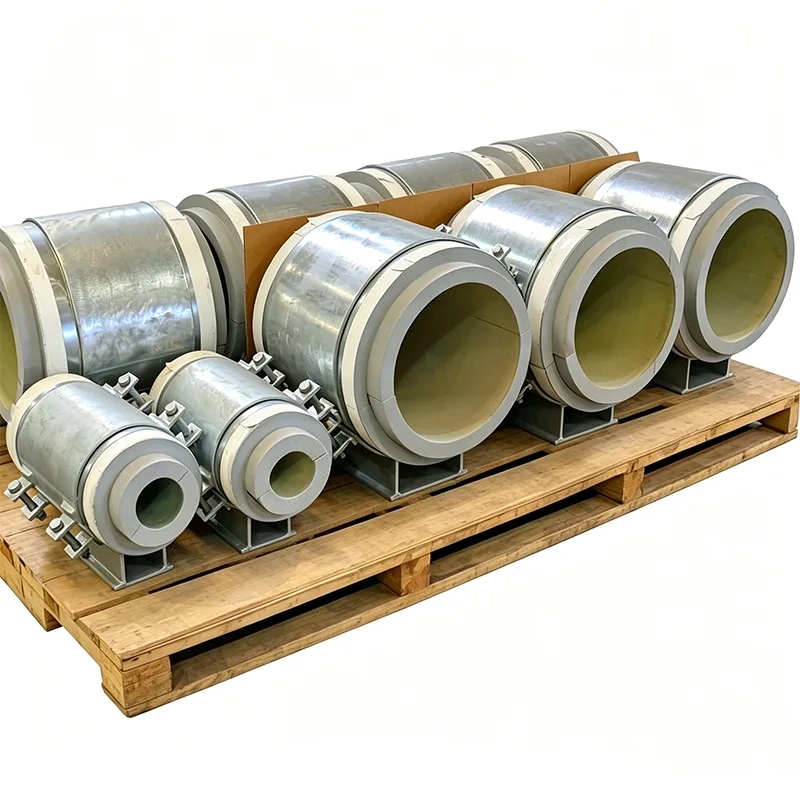

Q3: Voitko toimittaa esieristettyjä putkikenkiä kryogeeniseen huoltoon?

Kyllä. Valmistamme kenkiä, joissa terässatulaan on liimattu jäykkä vaahto tai solulasieriste. Pohjalevy ulottuu eristeen alle ja koko kokoonpano on suunniteltu estämään kylmän siirtyminen ja kondensoituminen. Nämä määritetään yleisesti LNG-, eteeni- ja jäähdytysvesilinjoille.

Q4: Mikä on räätälöityjen putkikenkien toimitusaikasi?

Yksinkertaiset hiiliteräskengät ilman PTFE:tä: 12–18 päivää. Kengät, joissa on liimattuja PTFE-tyynyjä tai ruostumatonta terästä: 20–25 päivää. Suurihalkaisijaiset kengät 24" tai isompaan putkeen voivat kestää hieman kauemmin. Vahvistamme tarkan aikataulun tarjouksellasi.

Q5: Tarvitsetko piirustuksia vai voitko suunnitella kengän perustiedoista?

Molemmat toimivat. Jos sinulla on tavallinen kenkäpiirustus, teemme sen tarkasti. Jos sinulla on vain putken koko, eristeen paksuus ja kuormitus, voimme ehdottaa suunnittelua hyväksyttäviksi – ei suunnittelumaksua vakiokokoonpanoista.

Laadunvalvonta jokaisessa kengissä

Vaikka putkikenkä näyttää yksinkertaiselta, suoritamme johdonmukaisen laadunvalvontaprosessin:

Materiaalin tarkistus lämpölukuja ja tehdastodistuksia vastaan

Satulan säteen mittatarkastus varmistaaksesi oikean sovituksen putken ulkohalkaisijaan

Silmämääräinen hitsaustarkastus, PT tai MT saatavilla tarvittaessa

Liiman eheyden tarkistus PTFE-tyynyillä (naputustesti ja visuaalinen)

Lopullinen mittatarkastus — korkeus, pohjalevyn tasaisuus, pultin reikien etäisyys

Pinnoitteen tarkastus

Jokainen kenkä tai kenkäerä on merkitty yksilöivällä numerolla, joka viittaa tukiluetteloosi. Voit kävellä pakkauksessa ja sovittaa jokaisen palan isometriaan avaamatta piirustusta.

Käsittelemme usein räätälöityjä vaihtoehtoja

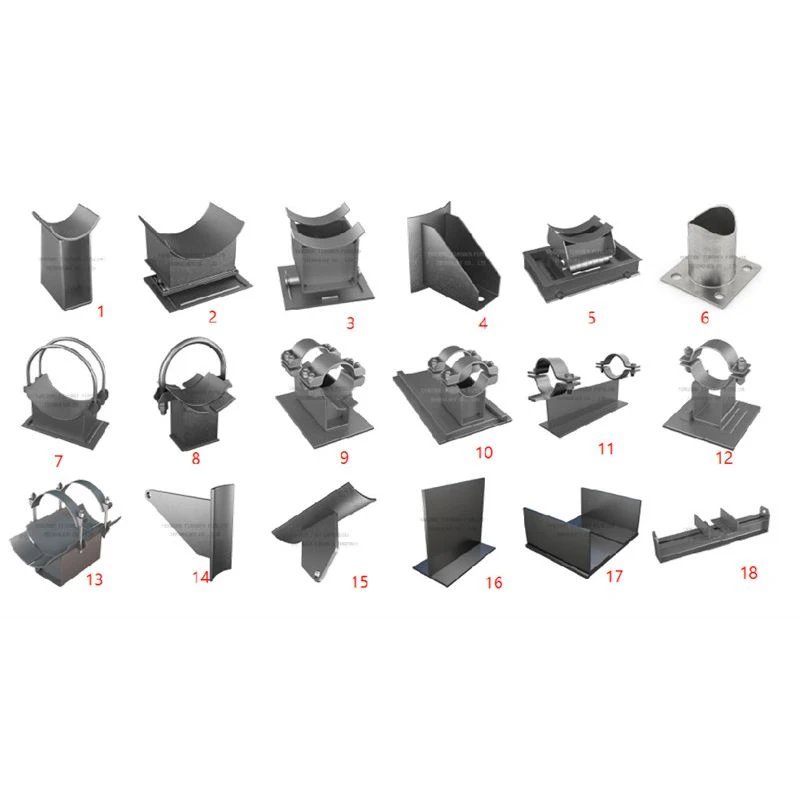

Vakioputkikengät ovat meille lähtökohta. Muutamme niitä säännöllisesti tiettyjä töitä varten:

Laajennetut pohjalevyt leveille laippapalkeille

Kulmikkaat kengät kaltevalle putkitelineelle

Jaettu kuori kengät jälkiasennukseen olemassa oleviin linjoihin ilman leikkaamista

Korkean lämpötilan metalliseossatulat (esim. P11, P22) uunien ja reformerin putkistoon

Kaksoisliukulevyt sivuttaisrajoittimilla ohjatuille liukukengille

Palonkestävät kenkämallit, joissa on paisuva pinnoite tai mineraalivillasisäkkeet

Mitä enemmän annat meille tietoa asennuksesta, sitä paremmin pystymme räätälöimään kengän, jotta paikan päällä ei tehdä muutoksia myöhemmin.

Asioita, joita olemme oppineet kentältä

Korkean lämpötilan linjoilla ota aina huomioon putken laajeneminen, kun etsit kengän hitsiä. Väärään kohtaan hitsattu kenkä kylmäasennuksen aikana voi kävellä pois tukiteräksestä siiman lämmetessä.

PTFE-tyynyt on suojattava hiekkapuhalluksen ja maalauksen aikana paikan päällä. Yleensä peitämme ne, mutta muistutus työmaalla työskenteleville ei koskaan satuta.

Jos kenkä on galvanoidun rakenteen päällä, ruostumattomasta teräksestä tai PTFE:stä valmistettu kosketuspinta on parempi sinkin haurastumisen ja epätasaisen korroosion välttämiseksi.

Suuren paksuseinäisen putken kohdalla täyssatulakenkä jakaa kuorman paremmin kuin litteä tankokenkä ja vähentää paikallisen putken seinämän ylikuormituksen riskiä. Voimme suorittaa nopean laskelman, jos jaat putken aikataulun ja kuorman.

Miksi Tianshun Pipe Shoesille?

Putkikengät ovat putkijärjestelmän laulamattomia työhevosia, ja kohtelemme niitä heidän ansaitsemallaan kunnioituksella. Jokainen toimittamamme kenkä valmistetaan itse omasta teräslevy-, putki- ja rakenneosien varastostamme. Tämä tarkoittaa, että hallitsemme laatua raaka-aineesta lopulliseen maaliin. Se tarkoittaa myös, että voimme reagoida nopeasti, kun projekti lisää 50 ylimääräistä kenkää viime hetkellä.

Olemme toimittaneet putkikenkiä metanolitehtaisiin, kelluviin LNG-laitoksiin, kaukolämpöverkkoihin ja farmaseuttisiin puhtaisiin käyttölinjoihin. Yli 70 % liiketoiminnastamme tulee toistuvista tilauksista, koska kengät sopivat putkeen, liukuvat kun niiden pitäisi, eivätkä ruostu läpi ensimmäisenä vuonna.

Jos projektiisi tarvitaan putkikengät, esieristetyt putkikannattimet tai täydellinen paketti jousitukia ja ripustimia, lähetä meille tukiaikataulusi tai vakiopiirustukset. Tarjoamme suoran tehtaan tarjouksen, kilpailukykyisen hinnoittelun ja toimitusaikataulun, jonka voit suunnitella. Vierailu Yangzhoun tehtaallamme on tervetullut milloin tahansa – näet tarkalleen, kuinka leikkaamme, hitsaamme ja viimeistelemme jokaisen kengän ennen kuin se lähtee.
