Kengän tuki eristetylle putkelle

Eristetyssä putkessa tavallinen putkikenkä voi aiheuttaa enemmän ongelmia kuin ratkaisee. Jos kengän kuormitusrata leikkaa eristeen läpi, eristys murskautuu ajan myötä. Tämä murskattu osa päästää lämpöä sisään tai ulos, muodostaa kondensaatiota kylmille pinnoille ja siitä tulee lähtökohta korroosiolle eristyksen alla. Korjaus ei ole monimutkainen – hyvin suunniteltu eristetylle putkelle suunniteltu kenkätuki erottaa kantavan toiminnon lämpötoiminnosta – mutta yksityiskohtien saaminen oikein vaatii huolellista suunnittelua.

Yangzhou Tianshunissa olemme suunnitelleet ja valmistaneet eristettyjä putkikenkiä projekteihin viidellä mantereella vuodesta 2012 lähtien. Olemme toimittaneet niitä kaukojäähdytysverkkoihin, joissa jokaisella wattilla on merkitystä, höyrylinjoihin, joissa paljas metallikenkä tuhlaa energiaa ja aiheuttaisi palovamman, sekä LNG-tiloihin, joissa tuen kylmä piste voi aiheuttaa jään muodostumista ja vaurioita. Kussakin tapauksessa vaatimus on sama: kantaa putken painoa luotettavasti pitäen samalla eristyksen jatkuvana ja höyrysulun tiivistettynä.

Kuinka eristetty putkikenkä todella toimii

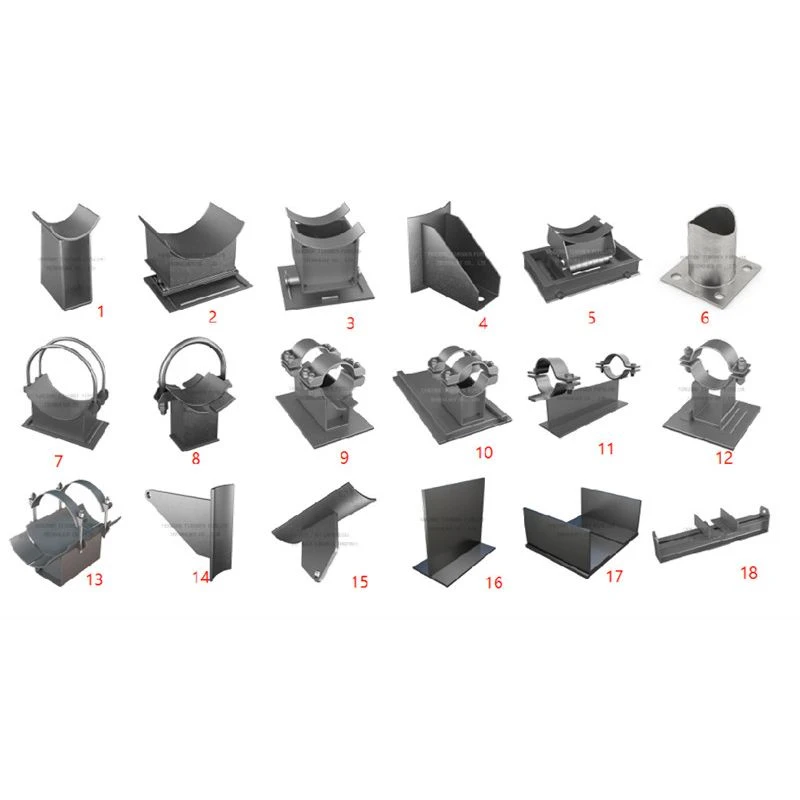

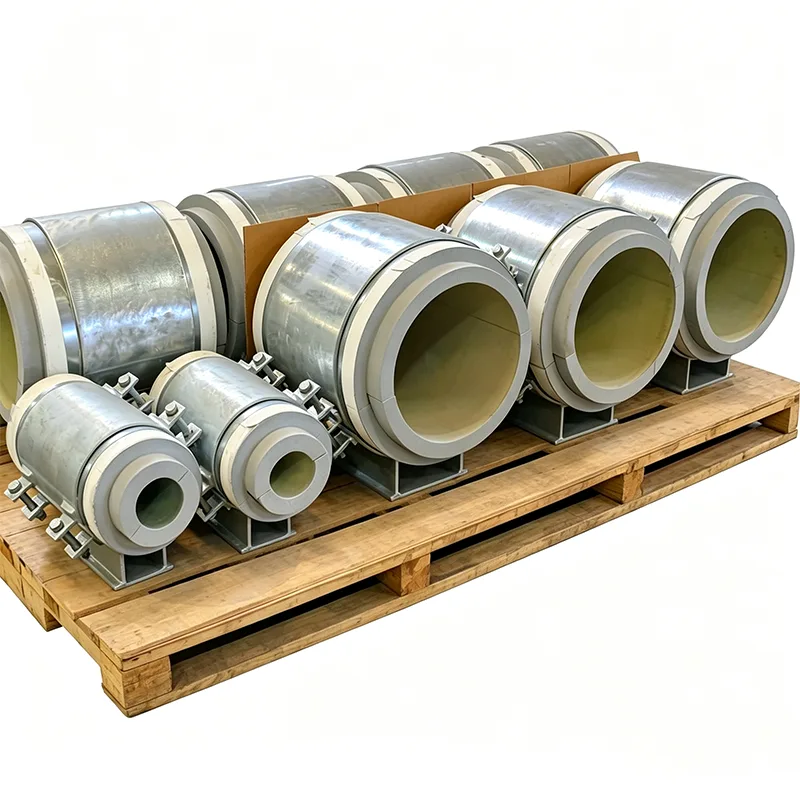

Ydinidea on yksinkertainen – jäykkä, kantava eristepala asettuu putken ja metallisen tukikehdon väliin. Putki lepää eristeen päällä, eriste on kengässä ja metallikenkä siirtää kuorman rakenteeseen. Mutta jotta tämä lohko selviytyisi vuosien putkiliikkeestä ja lämpökierrosta halkeilematta, siirtymättä tai menettämättä eristyskykyään, vaatii seuraavaa:

Lohkomateriaali valitaan lämpötila-alueen mukaan. Jäähdytettyyn veteen ja kylmäpalveluihin noin -50°C asti käytämme tyypillisesti korkeatiheyksistä polyisosyanuraattia (PIR) tai solulasia. Höyry- ja kuumaöljylinjoissa 400 °C:seen asti käytämme kalsiumsilikaatti- tai perliittipohjaisia ​​materiaaleja. Tärkein ominaisuus on puristuslujuus suunnittelulämpötilassa – mikä kestää huoneenlämpötilassa, saattaa pehmetä 200°C:ssa.

Eristyslohko on täysin koteloitu. Metallinen kiinnitysrengas tai hitsattu kengän sivuseinä ympäröi lohkoa joka puolelta, estäen sitä kävelemästä ulos sivuttaisliikkeen tai tärinän vaikutuksesta. Lohko asettuu teräspohjalevylle, jossa on jatkuva hitsaus, joten metallista putkeen ei ole suoraa polkua, jossa lämpö ohittaisi eristyksen.

Höyrysulkupolku on suunniteltu keskeytyksettä. Kylmissä putkissa kosteuden sisäänpääsy on vihollinen. Varmistamme, että kengän muotoilu mahdollistaa sen, että paikalla levitettävä höyrysulku putken eristykseen tiivistyy jatkuvasti kengän eristelohkoon tai sen metallivaippaan ilman rakoja, jotka päästäisivät kosteaa ilmaa kylmälle pinnalle.

Suunnittelun joustavuus, joka vastaa todellisia olosuhteita

Emme käsittele eristettyjä putkikenkiä valmiina tuotteina, koska kaksi eristysvaatimusta ei ole täysin samanlainen. Rakennamme jokaisen kengän sopivaksi:

Putken halkaisija ja eristeen paksuus (olipa kyseessä 25 mm vaahtolasi tai 150 mm mineraalivilla).

Kentällä käytettävän eristysjärjestelmän tyyppi – voimme esileikata toissijaisen eristeen sopimaan kengän rungon ympärille ja tarjota verhousprofiilin, joka yksinkertaistaa työmaan viimeistelyä.

Putken liikkumisolosuhteet. Jos putki liukuu, voimme integroida PTFE- tai grafiitilla kyllästetyn liukulevyn kengän pohjaan, jonka vähäkitkainen pinta on liimattu kantavaan ruostumattomaan teräslevyyn, joka suojaa eristelohkoa leikkausvoimista.

Erityisvaatimukset, kuten paloturvallinen eristys, hankausta estävät pinnoitteet metalliosissa tai tyhjennysreiät, jotka estävät veden kerääntymisen ulkoasennuksiin.

Mitä saat jokaisen lähetyksen mukana

Tianshunin eristettyjen putkikenkien tilaus sisältää kaikki asiakirjat, joita tarkastajasi pyytää:

EN 10204 Tyyppi 3.1 -sertifikaatit teräskomponenteille.

Eristysmateriaalien tiedot puristuslujuuden ja lämmönjohtavuuden arvoista suunnittelulämpötilassa.

Mittatarkastusraportit, jotka vahvistavat lohkon paksuuden, kengän korkeuden ja pohjalevyn mitat.

Lataa testisertifikaatit, jos projektispesifikaatio sitä vaatii.

Sovellukset

Jäähdytysvesi- ja suolavesiputket kaukojäähdytyslaitoksissa ja datakeskuksissa

Höyry- ja lauhdelinjat teollisuuslaitoksissa ja voimalaitoksissa

LNG- ja kryogeeniset nesteputket, joissa kylmiä kohtia on ehdottomasti vältettävä

Jäähdytys- ja kylmävarastot

Mikä tahansa putkitelineessä kulkeva eristetty putki, jossa energiatehokkuudella ja pitkäaikaisilla ylläpitokustannuksilla on merkitystä

Miksi Tianshun?

Olemme erikoistuen valmistaja, emme yleinen putkiliitostoimittaja. Kun lähetät meille putkistoluettelosi ja eristysspesifikaatiosi, insinööritiimimme tarkistaa jokaisen kengän kuorman, vahvistaa eristemateriaalien yhteensopivuuden ja merkitsee paikat, joissa kengän vakiomitat eivät sovi käytettävissä olevaan rakenteeseen. Tämän tason tarkastelu havaitsee ongelmat piirustuspöydällä, ei asennuksen aikana. Yli 70 % liiketoiminnastamme on toistuvaa – suoraa seurausta siitä, että toimitamme kenkiä, jotka toimivat täsmälleen odotetusti ensimmäisestä vesitestistä suunnittelun käyttöiän loppuun.

FAQ

K: Pystytkö vastaamaan eristeeni tyyppiä ja paksuutta tarkasti?

V: Kyllä. Mitoimme kengän ja kantavan lohkon putken halkaisijan, eristemateriaalin ja määritellyn paksuuden mukaan ilman kompromisseja.

K: Toimitatko eristyslohkon vai asennenko sen paikan päällä?

V: Toimitamme kenkään kantavan eristelohkon, joka on jo liimattu ja koteloitu sisälle. Ympäröivä toissijainen eristys ja verhous tehdään tyypillisesti paikan päällä, mutta voimme myös esivalmistella eristyssarjoja.

K: Kuinka estät lämmön kulkeutumisen metallikengän rungon läpi?

V: Eristyslohko luo lämpökatkon putken ja metallipohjan välille. Kengän sivuseinämä ei kosketa suoraan putkeen, joten siinä ei ole jatkuvaa metallireittiä lämmön ohittamiseksi eristeen.

K: Entä jos putkeni liikkuu aksiaalisesti lämpölaajenemisen vuoksi?

V: Voimme lisätä PTFE- tai grafiittiliukulevyn kengän pohjaan, jolloin putki voi liikkua ja pitää eristyslohkon vakaana.

K: Mitä standardeja nämä kengät noudattavat?

V: Teräsvalmistus noudattaa MSS SP-58:aa ja MSS SP-69:ää. Eristysmateriaalit toimitetaan projektikohtaisten ASTM- tai EN-standardien mukaisesti, ja voimme täyttää CE-merkintävaatimukset PED:n mukaisesti soveltuvin osin.
