Artikkelin tiivistelmä: A Muuttuva jousitukiis a mechanical pipe-support device designed to carry piping loads while accommodating vertical movement caused by thermal expansion, contraction, and operating-condition changes. Toisin kuin jäykät tuet, se mahdollistaa hallitun siirtymisen säilyttäen samalla ennustettavan tukivoiman. Tämä tekee siitä erityisen hyödyllisen prosessilaitoksissa, voimalaitoksissa, jalostamoissa, kemianlaitoksissa, LNG-järjestelmissä ja muissa teollisuusputkistosovelluksissa. Tässä oppaassa kerrotaan, kuinka muuttuvat jousituet toimivat, kuinka ne valitaan oikein, mitkä tekniset tekijät ovat tärkeimpiä ja kuinka Tianshun voi tarjota vakio- ja räätälöityjä ratkaisuja vaativiin putkistojärjestelmiin.
A Muuttuva jousitukion putkitukikokoonpano, joka tukee kierrejousta osan putkistosta ja mahdollistaa samalla hallitun pystysuuntaisen liikkeen. Se asennetaan yleensä paikkaan, jossa putki ei voi pysyä kiinteällä korkeudella, koska käyttölämpötilat saavat linjan laajenemaan tai supistumaan.
Perinteisessä jäykässä tuessa tukikohta pysyy olennaisesti kiinteänä. Tästä voi tulla ongelmallista, kun kuuma putki laajenee. Putki voi yrittää liikkua ylöspäin tai alaspäin, kun taas jäykkä tuki vastustaa tätä liikettä. The resulting interaction can increase loads transferred to the pipe, connected equipment, nozzles, structural members, and other support points.
Muuttuva jousimekanismi tarjoaa joustavamman ratkaisun. Kun tuettu putki liikkuu pystysuunnassa, jousi puristuu tai ulottuu. Siksi sen tukivoima muuttuu jousen kuormitus-poikkeama-ominaisuuksien mukaan.
Tavoitteena ei ole poistaa liikettä. Sen sijaan tavoitteena ontue putkea ja salli lasketun liikkeen tapahtua hallitusti.
Tianshun valmistaa muuttuvia jousitukia teollisiin putkisovelluksiin ja voi tarjota kokoonpanoja, jotka perustuvat kuormitukseen, matkaan, asennustilaan, liitäntävaatimuksiin, ympäristöolosuhteisiin ja projektin spesifikaatioihin.
Toimintaperiaate perustuu jousikuormituksen ja pystysuuntaisen siirtymän väliseen suhteeseen. Kun putki on kylmä, tuella on määritetty alku- tai kylmäkuorma. When the system reaches its operating temperature, the pipe may move vertically, changing the spring's compression and therefore its supporting force.
Esimerkiksi höyryputki voi nousta kuumentuessaan. Jos muuttuva jousituki on sijoitettu tämän linjan alle, jousi voi puristua putken liikkuessa ylöspäin. Tuki kantaa edelleen putken painoa, mutta kannattimessa oleva voima muuttuu jousen kulkiessa toiminta-alueensa läpi.
Tämä käyttäytyminen voidaan esittää käsitteellisesti seuraavasti:
Jousikuorman muutos = jousinopeus × pystysuuntainen liike
Varsinaisessa valinnassa on otettava huomioon täydellinen putkiston jännitysanalyysi sen sijaan, että luottaisi pelkkään yksinkertaiseen laskelmaan. Jousinopeus, kuumakuorma, kylmäkuorma, käytettävissä oleva liike, liikesuunta ja sallittu kuorman vaihtelu on arvioitava yhdessä.
Monissa teollisuusjärjestelmissä tukikuorman hallittu vaihtelu on hyväksyttävää. Näissä tilanteissa muuttuva jousirakenne voi tarjota taloudellisen ja teknisesti sopivan vaihtoehdon jatkuvalle jousituelle.
Teollisuusputket ovat harvoin staattisia. Lämpötilan muutokset, paineen muutokset, käynnistys- ja sammutusjaksot, nesteolosuhteet ja prosessin vaihtelut voivat kaikki vaikuttaa putken asentoon ja tukikuormitukseen.
Ilman asianmukaista joustavaa tukijärjestelyä liiallinen pidättyminen voi aiheuttaa useita ongelmia:
Muuttuva jousituki vastaa osan tästä haasteesta tarjoamalla tukivoiman, joka muuttuu putken liikkuessa.
Tämä on erityisen tärkeää pitkien kuumalinjojen, pystysuorien nousuputkien, laiteliitäntöjen, höyryjärjestelmien, poistoputkien, prosessilinjojen ja muiden paikkojen lähellä, joissa pystysuoraa lämpösiirtymää ei voida ottaa tehokkaasti huomioon jäykillä tuilla.
Vaikka tarkka rakenne vaihtelee kokoonpanon mukaan, tyypillinen muuttuva jousituki sisältää useita olennaisia elementtejä.
| Komponentti | Tyypillinen materiaali | Ensisijainen toiminto |
|---|---|---|
| Kierrejousi | Jousiteräs | Luo hallitun tukivoiman ja mukautuu pystyliikenteeseen. |
| Kevät asuminen | Hiiliteräs tai määritelty seos | Suojaa ja ohjaa jousikokoonpanoa. |
| Lataa levy | Hiili tai taottu teräs | Siirtää tuetun kuorman jousimekanismiin. |
| Matkan ilmaisin | Ruostumaton teräs tai korroosionkestävä materiaali | Näyttää jousen asennon ja auttaa tarkistamaan toimintaliikkeen. |
| Liitäntä kokoonpano | Hiiliteräs tai määrätty materiaali | Yhdistää jousituen putkeen, rakenteeseen tai perustukseen. |
| Säätökomponentit | Teräs | Anna tuen asettaa haluttuun kuormitukseen ja asennusasentoon. |
Jousi itsessään on erityisen tärkeä. Sen materiaali, lämpökäsittely, valmistustarkkuus, esiasetus ja kuormitustestaus vaikuttavat suoraan valmiin tuen luotettavuuteen.
Tianshun käyttää soveltuviin malleihin jousimateriaaleja, kuten 60Si2MnA tai 50CrVA, ja voi konfiguroida kotelo- ja liitoskomponentit käyttöympäristön ja projektin vaatimusten mukaan.
Oikea valinta alkaa tarkasta teknisestä tiedosta. Pelkästään tuen valitseminen putken halkaisijan mukaan ei riitä, koska jousituki reagoi ensisijaisesti kuormitukseen ja liikkeeseen eikä pelkästään putken kokoon.
Tärkeitä valintaparametreja ovat:
| Parametri | Esimerkkialue / harkinta | Miksi sillä on merkitystä |
|---|---|---|
| Käyttökuorma | Noin 0,2–400 kN mallista riippuen | Määrittää sopivan jousen kapasiteetin. |
| Pystysuuntainen matka | Yleisiä vaihtoehtoja ovat 30, 60, 90, 120 ja 180 mm | On otettava huomioon laskettu putken siirtymä. |
| Liikkeen suunta | Ylös tai alaspäin | Vaikuttaa asennukseen ja jousivalintaan. |
| Kuorman vaihtelu | Projektikohtainen; valvotaan yleisesti tietyn prosenttiosuuden puitteissa | Määrittää, sopiiko muuttuva vai vakiojousiratkaisu. |
| Asunnon materiaali | Hiiliteräs tai räätälöity materiaali | Sen on kestettävä mekaanisia ja ympäristöolosuhteita. |
Turvallisin tapa on valita tuki putken jännitysanalyysistä ja kannatinpiirruksesta. Tianshun voi tarkistaa kuuma-, kylmä-, liike- ja mittatiedot ennen sopivan jousisarjan suosittelemista.
Muuttuvat ja vakiojousituet ratkaisevat toisiinsa liittyviä mutta erilaisia teknisiä ongelmia. Tärkein ero on se, kuinka paljon tukivoima muuttuu putken liikkuessa.
| Ominaisuus | Muuttuva jousituki | Jatkuva kevään tuki |
|---|---|---|
| Tukivoima | Muutokset pystyliikenteessä | Suunniteltu pysymään suunnilleen vakiona |
| Tyypillinen sovellus | Kohtuullinen lämpöliike ja hyväksyttävä kuormitusvaihtelu | Kriittiset paikat, jotka vaativat erittäin pientä kuorman vaihtelua |
| Rakentaminen | Suhteellisen yksinkertainen jousimekanismi | Monimutkaisempi mekaaninen järjestely |
| Maksaa | Yleensä taloudellisempi | Yleensä korkeampi |
| Huollon huomioiminen | Yleensä suoraviivaista | Vaatii huomiota sen monimutkaisempaan mekanismiin |
Päätöksen tulee aina perustua teknisiin vaatimuksiin. Jatkuvaa jousta ei pitäisi automaattisesti pitää parempana. Kun laskettu tuki-kuormitusvaihtelu on hyväksyttävä, muuttuva jousituki voi tarjota vaaditun liikekyvyn ilman tarpeetonta monimutkaisuutta.
Muuttuvia jousitukia käytetään laajalti teollisuuslaitoksissa, joissa putkistossa on merkittäviä pystysuuntaisia siirtymiä.
Kylmä- tai eristettyjä putkia varten jousituki voidaan myös integroida laajempaan tukijärjestelyyn, joka on suunniteltu suojaamaan eristystä ja ylläpitämään vaadittua lämpötehoa.
Jopa oikein valmistettu muuttuva jousituki voi toimia huonosti, jos se on asennettu tai säädetty väärin. Asennusta tulisi siksi käsitellä tekniikan ohjaamana toimintana eikä vain mekaanisena asennustehtävänä.
Varmista ennen asennusta:
Yksi yleinen kenttäongelma on riittämätön välys. Tuki voi sopia, kun putki on kylmä, mutta häiritä lähellä olevia teräsrakenteita lämpöliikkeen tapahtuessa. Koko liikekuoren tarkistaminen ennen asennusta voi estää kalliit työpaikan muutokset.
Ulkoasennukset vaativat myös asianmukaisen korroosiosuojauksen. Ympäristöstä riippuen voidaan harkita maalattua hiiliterästä, kuumasinkittyjä komponentteja, ruostumatonta terästä tai erikoispinnoitusjärjestelmiä.
Jousituki on kantava mekaaninen komponentti. Valmistuksen johdonmukaisuudella on siis merkitystä, koska pienet erot jousiominaisuuksissa tai kokoonpanoasetuksissa voivat vaikuttaa todelliseen tukireaktioon.
Luotettavan valmistusprosessin tulee sisältää:
Tianshun toteaa, että sen muuttuvat jousituet on kuormitustestattu ennen toimitusta, ja testaus kattaa tietyt kuormitusolosuhteet ja jousen liike. Test documentation can be supplied for applicable orders, while third-party inspection can also be arranged when required by the project.
Vientiprojekteissa asiakkaiden tulee selvittää vaaditut materiaalitodistukset, tarkastussuunnitelmat, pinnoitusvaatimukset, mittatoleranssit ja sovellettavat standardit ennen tuotannon aloittamista.
Teollisuusputket noudattavat harvoin yhtä yleistä kokoonpanoa. Vaikka jousimekanismi on standardoitu, ympäröivä asennus saattaa vaatia muutoksia.
Projektista riippuen räätälöinti voi sisältää:
Tianshun voi työskennellä suunnittelupiirustusten, tukiaikataulujen, putkien jännitystietojen tai asiakkaan spesifikaatioiden perusteella. Tarkkojen tietojen antaminen tarjousvaiheessa auttaa välttämään mittaristiriidat ja myöhäisvaiheen muutokset valmistuksen tai asennuksen aikana.
Teollisuuden ostajille muuttuvan jousituen arvo ulottuu itse jousen ulkopuolelle. Oikea valinta, valmistuksen valvonta, dokumentointi ja toimitusten koordinointi vaikuttavat kaikki projektin lopputulokseen.
Tianshun keskittyy teollisuusputkien tukituotteisiin ja tarjoaa sekä standardoituja että räätälöityjä Variable Spring Support -ratkaisuja. Sen tuotevalikoimaan kuuluu erilaisia jousitukikonfiguraatioita ja kuormituskykyjä erilaisiin putkistojärjestelyihin.
Kokeneen valmistajan kanssa työskentelyn tärkeimmät edut ovat:
Pyydessään tarjouksen Tianshunilta asiakkaat voivat parantaa valinnan tarkkuutta ilmoittamalla tukitunnisteen, käyttökuorman, kylmäkuorman, pystysuuntaisen liikkeen, liikesuunnan, asennuskorkeuden, vaaditun standardin, liitäntätyypin, ympäristöolosuhteet ja käytettävissä olevan tilan.
Sen ensisijainen tarkoitus on tukea putkea samalla kun se mahdollistaa hallitun pystysuuntaisen liikkeen. Jousi mukautuu lämpösiirtymään, kun tukivoima muuttuu määritellyllä toiminta-alueella.
Se soveltuu yleensä silloin, kun putkistossa on pystysuuntaista liikettä ja siitä johtuva tukikuorman muutos on putkien jännitysanalyysin mukaan hyväksyttävä. Critical locations with extremely restrictive load variation may require a constant spring arrangement instead.
Hyödyllisimpiä tietoja ovat kuuma kuorma, kylmäkuorma, pystysuuntainen liike, liikesuunta, tuen sijainti, asennusmitat, liitäntäjärjestelyt, käyttölämpötila ja sovellettavat projektistandardit.
Kyllä. Tianshun tarjoaa räätälöityjä kokoonpanoja vaatimuksia, kuten erityisiä matkoja, kotelon mittoja, liitäntäjärjestelyjä, materiaaleja, pinnoitteita ja asennusolosuhteita varten.

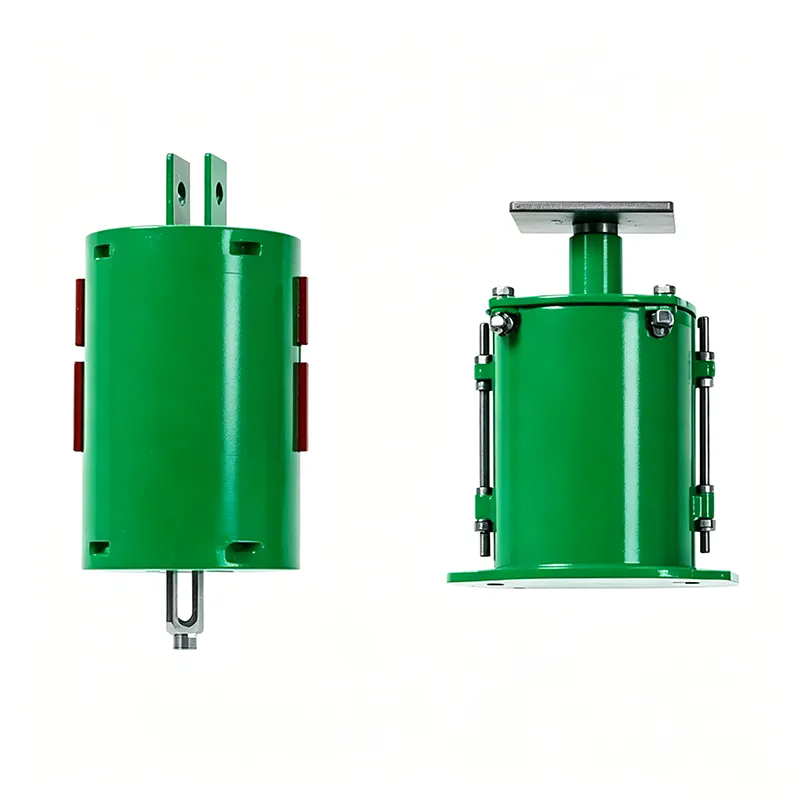

Jousimekanismi suorittaa saman perustoiminnon, mutta asennusjärjestely on erilainen. Jousiripustin ripustetaan yleensä ylärakenteeseen, kun taas jousituki voidaan järjestää putken alle tai viereen rakenteesta riippuen.
Testaus voi sisältää määritellyn kuorman tarkastuksen kylmässä ja käyttöasennoissa, liikeradan tarkistamisen, jousen säädön vahvistamisen ja valmiin kokoonpanon tarkastuksen. Tarkka tarkastusmenettely riippuu projektin spesifikaatiosta ja ostovaatimuksista.
Kyllä. Ulkosovelluksissa on otettava asianmukaisesti huomioon korroosiosuoja, pinnoitusjärjestelmät, viemäröinti, ympäristöaltistus ja laitteiston valinta. Tianshun voi tarjota sopivia pintakäsittelyvaihtoehtoja erilaisiin käyttöympäristöihin.
Ei automaattisesti. The support type must be determined from the piping layout and stress analysis. A variable spring is appropriate where controlled vertical flexibility is required; rigid supports remain suitable where movement is not required or where restraint is part of the design.
A Muuttuva jousitukiprovides a practical way to manage vertical thermal movement while maintaining reliable pipe support. Antamalla jousen muuttaa puristustaan tai laajenemistaan putken liikkuessa, se voi vähentää ei-toivottuja vaikutuksia, joita voi esiintyä, kun lämpöaktiivista putkistoa rajoitetaan liikaa.
Onnistunut käyttö riippuu kuitenkin muustakin kuin sopivan kuormituksen omaavan jousen valitsemisesta. Hot and cold loads, vertical travel, movement direction, allowable load variation, installation clearance, environmental exposure, connection configuration, manufacturing quality, and testing requirements should all be considered.
Sähköntuotantoon, petrokemian, kemian käsittelyyn, nesteytettyyn maakaasuun, jalostamo-, teräs- ja muihin teollisuusputkijärjestelmiin sopiva tukirakenne voi parantaa mekaanista vakautta ja yksinkertaistaa asennusta ja huoltoa.
Tianshuntarjoaa vaihtelevia jousitukiratkaisuja vakio- ja räätälöityihin teollisuussovelluksiin. If you have a pipe support drawing, spring schedule, load data, or a special installation requirement, send the project details to the Tianshun team for technical evaluation and a suitable configuration.Ota yhteyttätänään keskustellaksesi muuttuvista jousitukivaatimuksistasi ja hankkiaksesi käytännöllisen ratkaisun putkistoprojektiisi.
