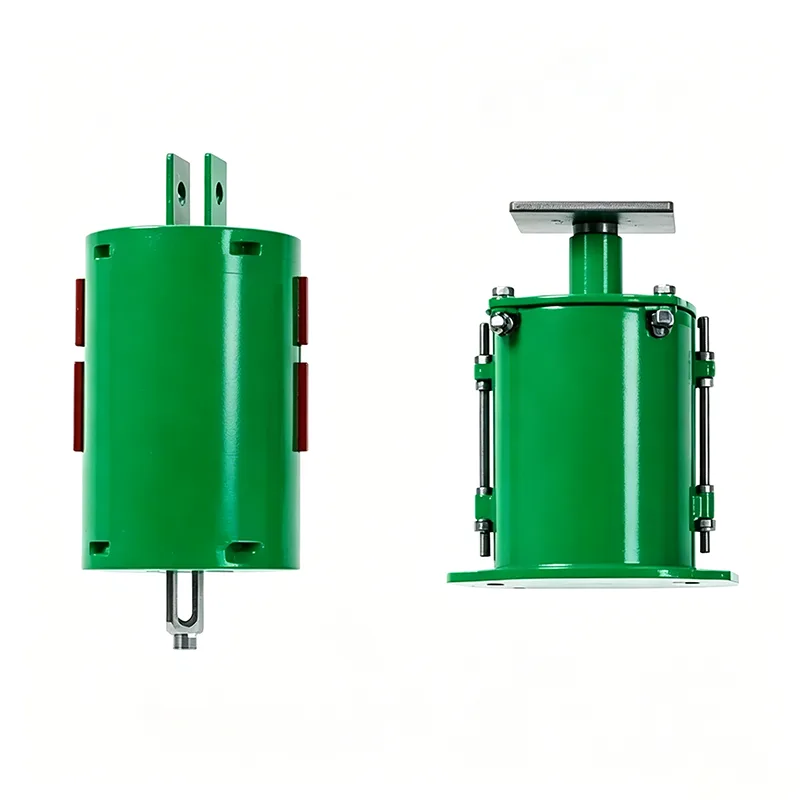

Industrial Spring Hanger on teollisuuden putkistojen tukilaite. Se on suunniteltu kestämään putkilinjojen kuollutta painoa, kompensoimaan lämpölaajenemisen ja supistumisen aiheuttamaa siirtymää ja eristämään mekaanista tärinää. Vuodesta 2012 lähtien Yangzhou Tianshun Piping on keskittynyt tällaisten tuotteiden T&K-toimintaan ja valmistukseen. Viimeisten 14 vuoden aikana olemme valmistaneet yli 500 000 sarjaa, jotka ovat laajalti käytössä korkeatasoisissa teollisuusprojekteissa ympäri maailmaa. Tuotteemme valmistetaan tiukasti kansainvälisten standardien mukaisesti, ja ne tarjoavat sekä vakio- että räätälöityjä ratkaisuja erilaisiin työolosuhteisiin.
Hyödyntämällä jousien elastisia ominaisuuksia, Industrial Spring Hanger ylläpitää jatkuvaa tukivoimaa, kun putkistot tuottavat pystysuuntaista siirtymää. Kun putkistot laajenevat tai supistuvat lämpötilan muutosten vuoksi, jouset venyvät ja puristuvat vastaavasti. Tämä varmistaa, että putkilinjan kuormat siirtyvät tasaisesti rakennusrakenteisiin, mikä estää putkien repeytymistä ja laitteistovaurioita, jotka johtuvat jäykkien rajoitusten aiheuttamasta jännityskeskittymisestä. Samaan aikaan jousien vaimennusvaikutus vaimentaa tehokkaasti pumppujen, kompressorien ja muiden laitteiden synnyttämää tärinää ja vähentää melun siirtymistä.
| Muuttuva jousiripustin tekninen taulukko | Esimerkki |
| Ripustimen tyyppi / kokoonpano | Tyyppi A, B, C, D, E, F, G |
| Jousen koko / nro. | Nro 0 - nro 22 |
| Matkailualue | 30 mm, 60 mm, 90 mm, 120 mm 180 mm |
| Käyttökuorma | 0,2 kN - 400 kN |
| Asennettu kuorma (kylmäkuorma) | kN / kgf |
| Käyttökuorma (kuumakuorma) | kN / kgf |
| Liikkeen suunta | Ylös / alaspäin |
| Vaihtuvuus (%) | ≤ 25 % (vakio) |
| Pintakäsittely | Kuumasink/maalattu |
| Asunnon materiaali | Hiiliteräs (Q235/Q355) |
▶ Suuri kuormitustarkkuus: Jokainen yksikkö kuormitetaan ennen toimitusta, ja kuormitusvirhe on säädetty ±5 %:n tarkkuudella.
▶ Erinomainen väsymiskestävyys: Kaikki jouset ovat läpäisseet 100 000 syklin väsymistestit ilman pysyvää muodonmuutosta tai murtumaa.
▶ Korkea turvallisuuskerroin: Suunniteltu turvallisuuskerroin on vähintään 1,5, mikä takaa luotettavan suorituskyvyn äärimmäisissä työolosuhteissa.
▶ Erinomainen korroosionestokyky: viimeistelty kuumasinkitys- tai epoksisinkkipitoisella pinnoitteella, joka sopii syövyttäviin ympäristöihin, kuten rannikkoalueisiin ja kemiantehtaisiin.
▶ Visuaalinen valvonta: Varustettu selkeillä siirtovaaoilla helpottamaan asennusta paikan päällä ja toiminnan tarkastusta.
Vertailukohteet | Tavallisia tuotteita markkinoilla | Tianshunin teollinen jousiripustin |
Kevään materiaali | Tavallinen hiiliteräs | 60Si2MnA / 50CrVA jousiteräs |
Lämpökäsittelyprosessi | Yksittäinen sammutus | Kolmivaiheinen lämpökäsittely (sammutus + karkaisu + stabilointikäsittely) |
Kuorman sietokyky | ±10 % ~ ±15 % | ±5 %:n sisällä |
Väsymys Elämä | 30 000 sykliä | Yli 100 000 sykliä |
Pintakäsittely | Tavallinen maalipinnoite | Kuumasinkitys / Epoksisinkkirikas pohjamaali + pintamaali |
Tarkastusstandardi | Näytteenottotarkastus | 100% täysi tarkastus |
Teollisuusjousiripustin soveltuu kaikkiin teollisuusputkijärjestelmiin, jotka ovat alttiina lämpötilan vaihteluille ja tärinälle. Se toimii poikkeuksellisen hyvin seuraavissa skenaarioissa:
▶ Korkean lämpötilan ja korkean paineen prosessiputket öljynjalostusyksiköille
▶ Päähöyryputket ja voimalaitosten syöttövesiputket
▶ Kryogeeniset putkistot LNG:n vastaanottoterminaaleissa ja kaasutuslaitoksissa
▶ Syövyttävää ainetta kuljettavat putkistot kemian- ja lääketehtaissa
▶ Kaupunkien keskuslämmitysverkkojen pääputkijohdot
▶ Kaasu- ja happiputket rauta- ja teräsmetallurgisissa tehtaissa
Olemme perustaneet täydellisen koko prosessin laadunvalvontajärjestelmän, joka kattaa raaka-aineiden saapumisen tarkastuksen valmiin tuotteen toimitukseen.
1. Saapuvan raaka-aineen tarkastus: Jokainen teräserä toimitetaan alkuperäisillä materiaalisertifikaateilla ja testataan spektrianalyysillä ja mekaanisilla ominaisuuksilla.
2. Jousituotannon ohjaus: Jouset valmistetaan CNC-kelauskoneilla. Jokainen jousi käy läpi kuormitustestauksen ja pysyvän puristuksen muodonmuutostestin.
3. Hitsauksen laadunvalvonta: Sertifioidut hitsaajat suorittavat kaikki hitsaustoimenpiteet, minkä jälkeen suoritetaan rikkomaton testaus.
4. Valmiin tuotteen toimitustarkastus: Jokaiselle yksikölle suoritetaan kuormituskalibrointi ja silmämääräinen tarkastus sekä täydelliset laatusertifiointiasiakirjat.
Tuotannonhallintajärjestelmämme on läpäissyt ISO 9001:2015 -sertifikaatin, ja kaikki tuotteemme ovat kansainvälisten standardien mukaisia, mukaan lukien CE ja API.
▶ Ilmainen tekninen valintapalvelu: Tarjoamme ammattimaisen ripustimen valinnan ja laskennan putkiston parametrien ja todellisten työolosuhteiden perusteella.
▶ Räätälöity suunnittelu: Epätyypillinen rakenne erityistä kuormaa, siirtymää tai rajoitettua asennustilaa varten.
▶ Tekninen tuki paikan päällä: Ammattitaitoisia insinöörejä voidaan lähettää ohjaamaan asennusta ja käyttöönottoa paikan päällä.
▶ Pitkäaikainen varaosatoimitus: Ylläpidämme hyvin varustettua varaosavarastoa tarjotaksemme nopeaa tukea varaosatarpeisiin.
Jos tarvitset lisää teknisiä parametreja tai räätälöityjä ratkaisuja Industrial Spring Hangeriin, ota yhteyttä myyntitiimiimme saadaksesi yksityiskohtaiset asiakirjat.
