Höyryputkistojen lämpötilaerot kokevat rajuja käynnistys- ja sammutusvaiheiden aikana, ja korkean lämpötilan väliaineet aiheuttavat merkittävää lämpövenymän siirtymää. Putkilinjan kuollut paino, väliaineen paino ja vaihtelevat kuormat vaikuttavat samanaikaisesti. Tavallisilla säädettävillä jousituilla ei ole riittävää painetta kantavaa ja lämmönkestävää kapasiteettia; pitkittynyt käyttö johtaa helposti jousen löystymiseen, kuormituksen poikkeamiseen ja kotelon muodonmuutokseen, mikä voi johtaa putkiliitoksen repeytymiseen ja yksikkökuorman pienenemiseen tai sammuttamiseen.

Steam Pipe Variable Spring Support on räätälöity höyryhuoltoa varten, ja se vastaa lämpövoima-, kaukolämpö- ja petrokemian tehtaiden höyryputkien pitkäaikaisen jatkuvan käytön vaatimuksia. Tuotannon käynnistämisestä vuonna 2012 lähtien olemme toimittaneet yli 400 tukisarjaa suuriin höyryprojekteihin, joiden pisin käyttöikä on 13 vuotta.

Tuotteen tekniset tiedot

Rakennerakenne ja toimintaperiaate

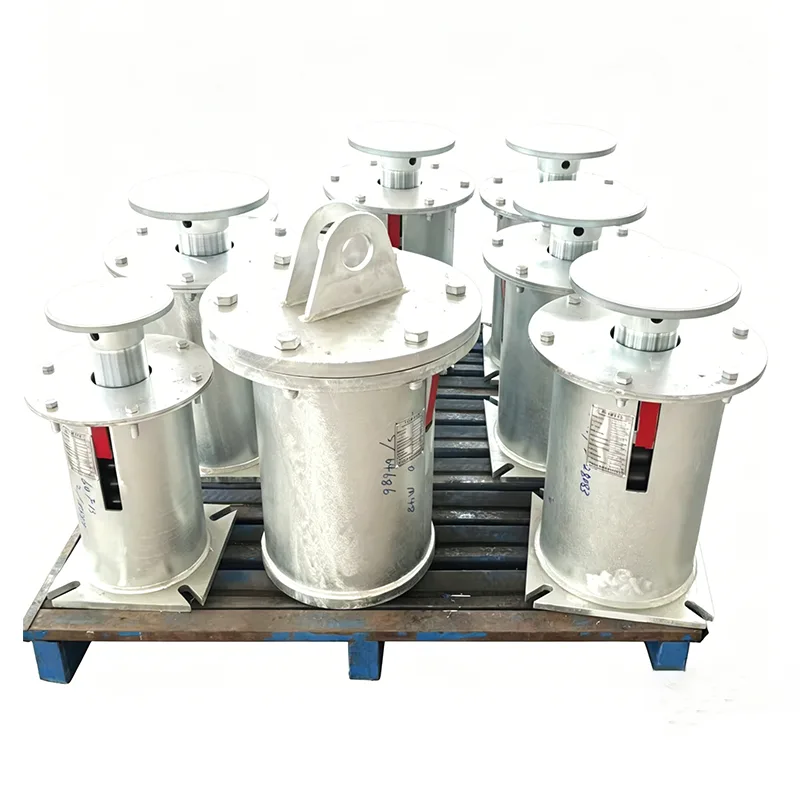

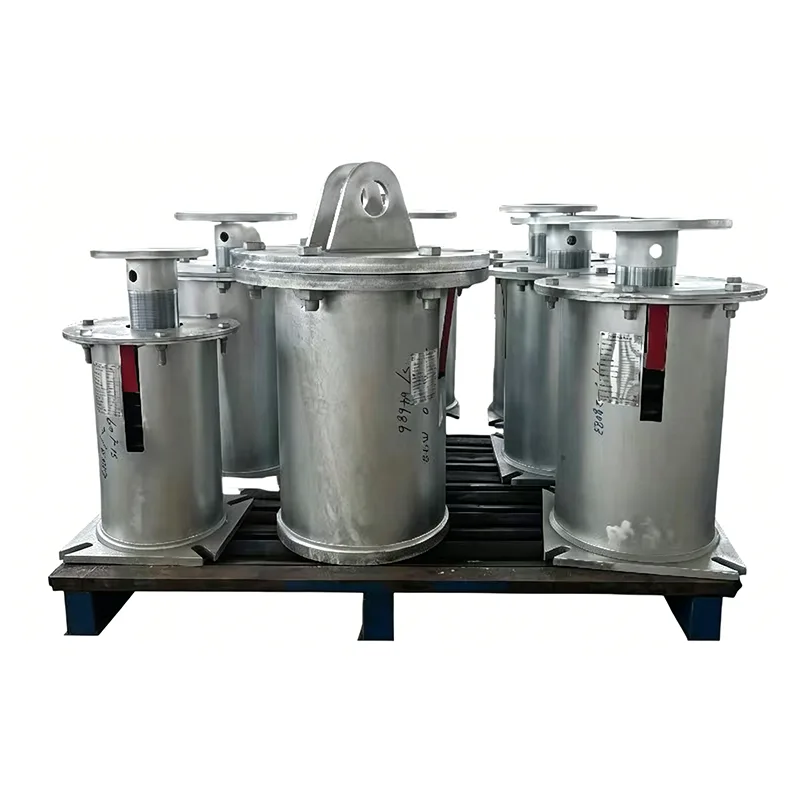

Höyryputkien muuttuvia jousitukia on saatavana kahdessa rakennetyypissä: ylhäältä ripustettuna ja alatuenna. Ne kompensoivat pystysuoraa putkilinjan lämpösiirtymää elastisen jousen muodonmuutoksen avulla, mikä takaa vakaasti hallitun kuormituksen vaihtelun taipuma-alueella.

Kaikki komponentit on valmistettu materiaaleista, jotka soveltuvat korkeisiin lämpötiloihin:

1. Korkean lämpötilan seospuristusjouset

2. Paksutetut painelaakerikotelot

3.Lämmönkestävät säätöruuvitangot

4. Metalliset asteikkolevyt

5. Erittäin lujat taotut nostokorvakkeet ja alustat

6. Kaksi löystymistä estävää lukituskokoonpanoa

Asennuskuorma on esikalibroitu tehtaalla. Kun putkilinjat laajenevat lämpötilan noustessa, jouset laajenevat ja supistuvat synkronisesti, ylläpitäen tasaisesti putkilinjan kuormituksia ja vähentäen hitsisaumojen ja laitteiden suuttimien jännitystä.

Arvioitu materiaalin täsmäytystaulukko

Kolme materiaalikokoonpanoa luokitellaan höyryn lämpötilan mukaan vastaamaan höyryputkien muuttuvien jousitukien todellisia käyttöolosuhteita:

Kaikilla raaka-aineilla on pätevän terästehtaan alkuperäiset MTC-sertifikaatit. Jokainen teräserä käy läpi kolme uudelleentarkastusta: spektroskopia, vetokoe ja iskutestaus. Täydellistä dokumentaation jäljitettävyyttä ylläpidetään EEAT:n auditointivaatimusten täyttämiseksi.

Koko sarjan erittelytaulukko

Tyypilliset sovellusskenaariot

Höyryputkien muuttuvia jousitukia käytetään pääasiassa päähöyrylinjoissa:

▶  Päähöyry-, jälkilämmityshöyry- ja syöttövesiputket hiili- ja kaasukäyttöisissä lämpövoimalaitoksissa

▶  Korkean lämpötilan höyryn siirtolinjat uuneihin ja krakkausyksiköihin jalostamoissa

▶  Ensisijaiset korkean lämpötilan höyryverkot suurille kaupunkien kaukolämpöille

▶  Höyryntuotantoputkistot biomassa- ja jäteenergian voimalaitoksissa

▶  Lämmönvaihtoasemat ja höyrynjakopäät kemikaalipuistoissa

Kotimaisista ja kansainvälisistä vertailuprojekteista on olemassa joukkotoimituksia. Voimme toimittaa aiemmat projektisopimukset, paikan päällä valmistuneet valokuvat ja omistajan hyväksymisasiakirjat vahvistaaksemme EEAT:n arvovaltaista todentamista.

Standardoitu tuotannon ja laadunvalvonnan työnkulku

Jokainen höyryputken muuttuva jousituki läpäisee kuusi suljetun kierron laaduntarkastusvaihetta ilman, että toimenpiteitä ohitetaan:

1. Raaka-aineiden fyysinen ja kemiallinen uudelleentarkastus; täydellinen erän hylkääminen vaatimustenvastaisen varaston osalta

2.CNC-jousikelaus + monivaiheinen korkean lämpötilan stabilointilämpökäsittely

3. Sertifioitujen hitsaajien suorittama kotelon hitsaus; 100 % tunkeutuvuustesti kriittisissä hitseissä

4. Täystahtikuorman puristuskalibrointi jokaiselle valmiille yksikölle

5. Pinnoitteen paksuuden ja tartuntatestaus korkean lämpötilan maalijärjestelmille

6. Ulkonäön, mittojen ja merkintöjen lopputarkastus ennen pakkaamista; täydellinen toimitusasiakirjapaketti toimitettu (materiaalitodistukset, testiraportit, vaatimustenmukaisuustodistukset)

Tehtaalla on ISO 9001 -laatujärjestelmän sertifiointi ja CE-painelaitteiden sertifiointi; pätevyysasiakirjat ovat saatavilla julkisesti tarkistettavaksi.

Täysi tuki myynnin jälkeiset palvelut

▶  Ilmainen putkilinjan jännityslaskenta, joka vastaa tarkasti sopivaa höyryputken muuttuvaa jousitukimallia

▶  Räätälöity valmistus epätyypillisille mitoille ja erityisille korkeille lämpötiloille

▶  Insinöörin läsnäolo paikan päällä ohjaamassa nostoa, kuorman käyttöönottoa ja lukituskielekkeen poistoa

▶ 12 kuukauden täysi yksikkötakuu; ilmainen vaihto takuun puitteissa kuormitushäiriöille tai komponenttivirheille

▶  Pitkäaikainen varaosavarasto ja 24 tunnin tekninen online-tuki

Täydentävät usein kysytyt kysymykset

K: Voidaanko tätä tukea käyttää pitkällä aikavälillä tulistettuihin höyryputkiin?

V: Valitse Steam Pipe Variable Spring Support -versio, jossa on Cr-V-seosjouset ja ruostumattomasta teräksestä päällystetyt levykotelot. Testaus vahvistaa nollan suorituskyvyn heikkenemisen jatkuvassa 550 ℃:n käytössä, ja tuote on ollut pitkään käytössä useissa 1 000 MW:n tehoyksiköissä.

K: Mitä hyväksymisasiakirjoja kunkin sarjan mukana toimitetaan?

V: Jokainen yksikkösarja sisältää raaka-ainetehtaan testitodistukset, jousikuormitustestilevyt, hitsin tarkastusraportit ja tuotteen vaatimustenmukaisuustodistukset. Kolmannen osapuolen organisaatioiden uudelleentarkastuksia tuetaan.

K: Voiko tämä tuote korvata suoraan vanhat jousituet olemassa olevien putkistojen jälkiasennusten yhteydessä?

V: Mitat noudattavat yhtenäisiä kansallisia standardeja; kiinnitysnostopisteet ja ruuvitankokoot ovat vaihdettavissa keskenään. Suora vaihto on mahdollista kuormitus- ja taipumaparametrien tarkistamisen jälkeen ilman laajoja perustuksen muutoksia.
