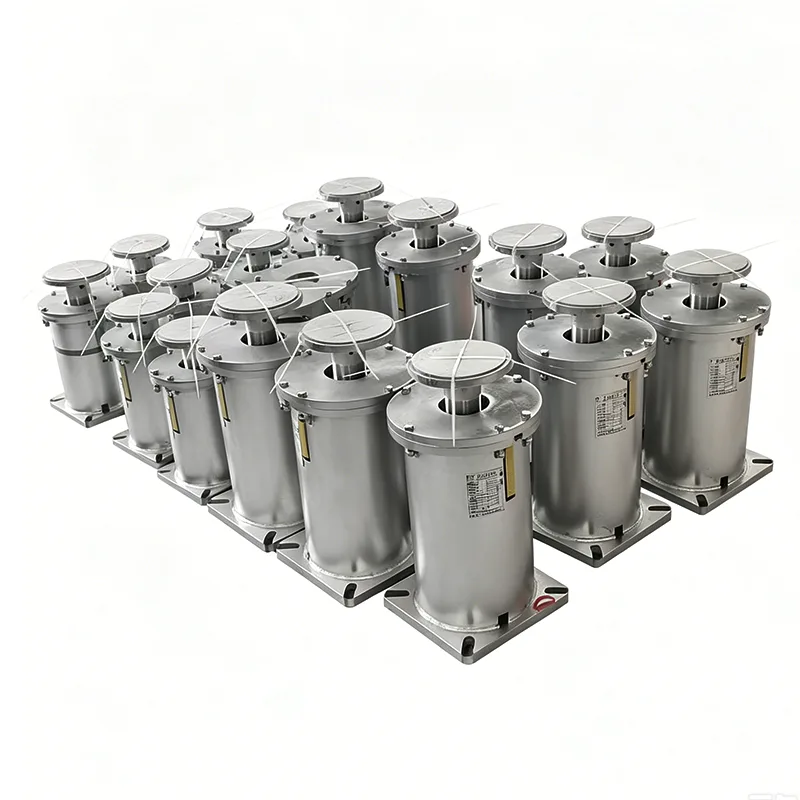

Muuttuva jousituki putkilinjalle

Muuttuva jousituki putkilinjalle on erityinen joustava tukilaite, joka on suunniteltu kestämään putkien pystysuuntaisia ​​siirtymiä. Se tarjoaa säädettävän tukivoiman sallitulla siirtymäalueella hyödyntämällä jousien luontaista jäykkyyttä. Kun putkistot liikkuvat ylös ja alas lämpötilan vaihtelun, väliaineen virtauksen tai laitteiston tärinän vuoksi, tuki säätelee automaattisesti laakerivoimaa, mikä estää tehokkaasti putken jännityksen keskittymisen ja laiteliitäntöjen vaurioitumisen.

Tämä kuva näyttää muuttuvan jousituen/ripustimen kuormitus-siirtymäsuorituskykykäyrän, mukaan lukien kuormituksen ja siirtymän keskeiset parametrit tuotteen kantavuuden ja toimintavarmuuden varmistamiseksi.

Jokaiselle yksikölle suoritetaan kuormituskalibrointi ja suorituskykytestaus ennen toimitusta. Asetuskuorman poikkeamaa säädetään ±5 %:n sisällä kansainvälisen ANSI/MSS-SP-58-2018- ja NB/T47039-2013-standardin mukaisesti.

Tuotteet täyttävät sähkö-, petrokemian- ja muiden teollisuuden putkistojärjestelmien tekniset vaatimukset. MSS-SP-58-2018:n mukaan säädettävien jousiyksiköiden suurin sallittu kuormitusvaihtelu ei saa ylittää 25 % käyttökuormasta täydellä työmatkalla.

Yangzhou Tianshun Piping on valmistanut tätä tuotetta vuodesta 2012. Tähän mennessä olemme toimittaneet yli 800 000 sarjaa yli 300 teollisuusprojektiin eri puolilla maailmaa, ja tuotteen suorituskyky on täysin validoitu pitkällä aikavälillä paikan päällä.

Tuotteen tekniset tiedot

Suunnitteluperiaate ja rakennekokoonpano

Hooken lain mukaan suunniteltu jousen taipuma on suoraan verrannollinen kuormitukseen. Kun putkilinja liikkuu ylöspäin, jousen puristus pienenee ja tukivoima pienenee vastaavasti. Kun putkilinja liikkuu alaspäin, jousen puristus kasvaa, mikä johtaa suurempaan tukivoimaan. Tämä ominaisuus mahdollistaa tuen mukauttamisen käyttöputkistojen dynaamisiin muutoksiin ja ylläpitää koko putkiston jännitystasapainoa.

Vakiotuotteet koostuvat seuraavista avainkomponenteista:

▶  Sylinterimäinen kierrejousi: Valmistettu seostetusta jousiteräksestä ja tiukasta lämpökäsittelystä ja stabilointikäsittelystä.

▶  Ylä- ja alaliitoslevyt: Käytetään putkistojen ja rakennusrakenteiden yhdistämiseen joustavalla asennustavoilla, jotka mukautuvat työmaan olosuhteisiin.

▶  Kuorman ilmaisinlevy: Näyttää reaaliaikaisen jousikuorman ja putkilinjan siirtymän.

▶  Lukituslaite: Kiinnittää jousiasennon asennuksen ja käyttöönoton jälkeen välttääkseen muodonmuutoksia kuljetuksen ja paikan päällä tapahtuvan asennuksen aikana.

▶  Suojakotelo: Estää pölyn, sadeveden ja syövyttävien aineiden pääsyn sisään ja pidentää jousen käyttöikää.

Tärkeimmät tekniset ominaisuudet

▶  Hallittava kuormituksen vaihtelusuhde: Suunniteltu kuormituksen vaihteluaste pidetään 25 %:n sisällä, mikä varmistaa tasaisen voiman jakautumisen putkistossa.

▶  Laaja valikoima teknisiä tietoja: Varustettu 12 kuormitusluokalla ja 5 syrjäytyskoolla, jotka kattavat useimpien teollisuusputkistojen vaatimukset.

▶  Esikuormituskalibrointi: Esisäädetty asiakkaan vaatimusten mukaan ennen toimitusta, valmis käytettäväksi suoraan paikan päällä tapahtuvan asennuksen jälkeen.

▶  Löystymisenestorakenne: Kaikki liitososat on varustettu lukkomuttereilla ja lukkolevyillä, jotka estävät löystymisen käytön aikana.

▶  Modulaarinen rakenne: Tärkeimmät komponentit ovat vaihdettavissa, mikä helpottaa huoltoa ja vaihtoa paikan päällä.

▶  Vahva sopeutumiskyky ympäristöön: Sopivat materiaalit ja pintakäsittelyt voidaan valita erilaisiin työolosuhteisiin.

Suorituskyvyn vertailu muihin putkitukiin

Tyypilliset sovellusskenaariot

Muuttuvaa jousitukea putkilinjalle käytetään laajalti erilaisissa teollisuuden putkistojärjestelmissä, jotka ovat alttiina lämpötilan vaihteluille, mikä sopii erityisen hyvin seuraaviin sovelluksiin:

▶  Höyryputket, syöttövesiputket ja lauhdeputket lämpövoimalaitoksissa

▶  Petrokemian tehtaiden lämmönvaihtolaitteiden prosessiputkistot ja liitosputket

▶  Pitkän matkan maakaasuputkien kompressoriasemat ja venttiilikammiot

▶  Kaupunkien keskuslämmitysverkkojen pää- ja haaraputkistot

▶  Lietteen siirtoputket jätevedenpuhdistamoissa

▶  Putkijärjestelmät laivoille ja offshore-lautoille

Valmistus ja koko prosessin laadunvalvonta

Omistamme modernit tuotantolinjat muuttuville jousituille, jotka on varustettu ammattimaisilla laitteistoilla, kuten CNC-jousikelauskoneilla, jousitestauskoneilla, spektrometreillä ja rikkomattomilla testausinstrumenteilla. Kaikki tuotteet valmistetaan tiukkojen laadunvalvontamenettelyjen mukaisesti:

1. Saapuvan raaka-aineen tarkastus: Kemiallisen koostumuksen analyysi ja mekaanisten ominaisuuksien testit suoritetaan jokaiselle teräserälle; kelpaamattomat materiaalit hylätään ehdottomasti.

2.Spring Manufacturing Control: Jouset on kierretty CNC-laitteilla tarkkojen mittojen ja tarkkuuden takaamiseksi.

3. Jousen suorituskykytestaus: Jokainen jousi käy läpi 3 täydellistä puristustestiä ja kuormitustestiä vakaan suorituskyvyn varmistamiseksi.

4. Valmis kokoonpanon tarkastus: Mittojen tarkistus, kuorman kalibrointi ja silmämääräinen tarkastus suoritetaan kootuille tuotteille.

5. Lopullinen toimitusta edeltävä tarkastus: Näytteenottotarkastus toteutetaan kansallisten standardien mukaisesti, ja vain päteviä tuotteita saa toimittaa.

Laatujärjestelmämme on saanut ISO 9001:2015 -sertifikaatin, ja kaikki tuotteet ovat kansainvälisten standardien, kuten CE ja API, mukaisia.

Valintaopas ja tukipalvelut

Tarjoamme ammattitaitoista valintaopastusta, joka auttaa asiakkaita valitsemaan sopivimmat tuotteet. Anna meille vain putkilinjan parametrit, käyttölämpötila, siirtymä, asennustila ja muut asiaankuuluvat tiedot, niin insinöörimme laskevat ja suosittelevat optimaalisen putkilinjan muuttuvan jousituen mallia ja määritystä.

Tarjoamme myös täyden valikoiman tukipalveluita seuraavasti:

▶  Epätyypillinen räätälöinti: Mittatilaustyönä suunnitellut ja valmistetut tuotteet erityistä kuormitusta, siirtymää tai rajoitettua asennustilaa varten.

▶  Paikan päällä oleva tekninen palvelu: Ammattitaitoiset insinöörit voidaan lähettää ohjaamaan asennusta ja käyttöönottoa paikan päällä.

▶  Takuuhuolto: Kaikilla tuotteilla on 12 kuukauden takuu. Vialliset tuotteet korjataan tai vaihdetaan veloituksetta takuuaikana.

▶  Pitkäaikainen varaosien toimitus: Täydellistä varaosavarastoa ylläpidetään, jotta asiakkaiden varaosavaatimuksiin voidaan vastata nopeasti.

Ota yhteyttä myyntitiimiimme saadaksesi lisätietoja ja tarjouksia putkilinjan muuttuvasta jousituesta.
