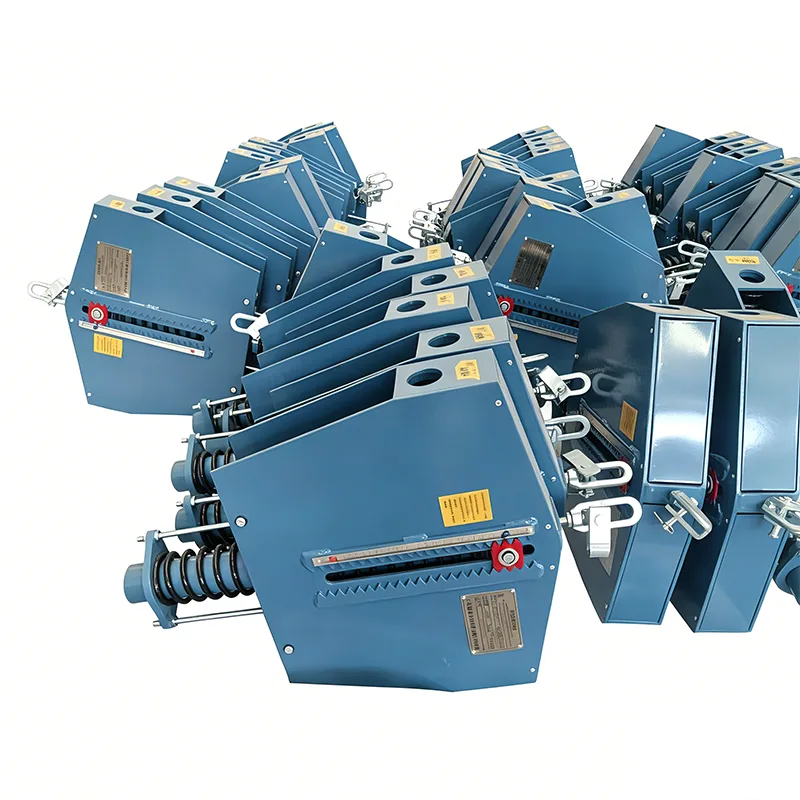

Steam Pipe Jatkuva jousituki

Höyryputkistot synnyttävät huomattavan lämpösiirtymän käytön aikana ja ovat erittäin herkkiä kuormituksen vaihteluille. Kun putkilinjan lämpötila nousee ympäristön lämpötilasta käyttölämpötilaan, tapahtuu pystysuuntaista siirtymää useista sentteistä kymmeniin senttimetreihin. Jos käytetään tavanomaisia ​​tukilaitteita, kuormitus vaihtelee voimakkaasti siirtymän mukana, mikä johtaa putken jännityksen keskittymiseen, laiteliitäntöjen vaurioitumiseen ja jopa putken repeämiseen. Steam Pipe Constant Spring Support on erityinen tukiyksikkö, joka on kehitetty ratkaisemaan tällaisia ​​ongelmia. Se tuottaa lähes tasaisen tukivoiman koko siirtomatkan ajan, mikä varmistaa höyryputkijärjestelmien turvallisen ja luotettavan toiminnan.

Toimintaperiaate ja rakennekoostumus

Momenttitasapainon periaatteelle suunniteltu Steam Pipe Constant Spring Support muuntaa jousien elastisen voiman tasaiseksi tukivoimaksi kytkentämekanismin kautta. Kun putkilinja liikkuu pystysuunnassa, niveljärjestelmä kompensoi jousen muodonmuutosta vakaan ulostulovoiman ylläpitämiseksi kuorman vaihtelunopeuden ollessa 5 %:n sisällä.

Vakiotuotteet koostuvat seuraavista ydinkomponenteista:

▶  Jousikokoonpano: Valmistettu erittäin lujasta seostetusta jousiteräksestä ja altistettu useille lämpökäsittelyprosesseille.

▶  Momentin tasapainotusmekanismi: tarkasti koneistettu vivusto ja nokkakokoonpano.

▶  Kuormansäätölaite: Mahdollistaa lähtökuorman tarkan säätämisen paikan päällä.

▶  Siirtymän ilmaisin: Näyttää selkeästi putkilinjojen todellisen siirtymän.

▶  Kotelo ja liitoskokoonpanot: Valmistettu korkealaatuisesta hiiliteräksestä, jossa on korroosionestopintakäsittely.

Tuotteen tekniset tiedot

Tekniset ydinominaisuudet

▶  Erinomainen vakiovoiman suorituskyky: Kuorman vaihteluaste ≤ 5 % koko iskun aikana, ylittää kansallisten standardien vaatimukset.

▶  Suuri siirtymäalue: Suurin siirtymä on jopa 400 mm, mikä sopii täydellisesti halkaisijaltaan suuriin, korkean lämpötilan höyryputkiin.

▶  Kattava kuorman kattavuus: Saatavilla on täydellinen sarja kuormitusluokituksia 0,5 kN - 500 kN.

▶  Kompakti rakenne: Optimoidun tilasuunnittelun ansiosta sen kokonaistilavuus on 20 % pienempi kuin perinteisten vakiojousitukien.

▶  Helppo asennus: Esiasetettu määritettyyn kuormaan ennen toimitusta, mikä vaatii vain yksinkertaisen kiinnityksen paikan päällä tapahtuvaa käyttöönottoa varten.

▶  Korkea turvallisuus ja luotettavuus: Varustettu ylikuormitussuojalla ja matkarajoittimilla vahingossa tapahtuvien vaurioiden estämiseksi.

Suorituskyvyn vertailu muuttuvilla jousituilla

Normaalit tekniset parametrit

Tyypilliset sovellusskenaariot

Steam Pipe Constant Spring Supportia käytetään pääasiassa höyryputkijärjestelmissä, joissa on suuri lämpösiirtymä ja tiukat vaatimukset kuormituksen vakaudelle:

▶  Lämpövoimalaitosten päähöyryputket ja jälkilämmityshöyryputket

▶  Höyryputkistojärjestelmät perinteisessä ydinvoimalaitossaaressa

▶  Korkean lämpötilan höyryn siirtoputket öljynjalostamoissa

▶  Höyryvoimaputket rauta- ja terästehtaissa

▶  Korkean lämpötilan kuuman veden ja höyryn runkojohdot kaupunkien keskuslämmitystä varten

▶  Kemiallisten tehtaiden höyrylämmitysputkistojärjestelmät

Edellä mainituissa sovelluksissa putkilinjan muuttuva jousituki ei enää täytä toimintavaatimuksia, kun putkilinjan siirtymä ylittää 100 mm tai kun kuormituksen vaihtelua tarvitaan tiukasti. Tällaisissa tapauksissa jatkuvat jousituet ovat pakollisia järjestelmän turvallisuuden takaamiseksi.

Valmistus ja laadunvalvonta

Yangzhou Tianshun Pipingillä on 14 vuoden ammatillinen kokemus jatkuvien jousitukien valmistuksesta, jotka on varustettu täydellisillä tuotantolaitoksilla ja tarkkuustestauslaitteilla. Olemme ottaneet käyttöön tiukan täyden laadunvalvontajärjestelmän varmistaaksemme, että kaikki tuotteet ovat kansainvälisten standardien mukaisia:

1. Saapuvien raaka-aineiden tarkastus: Kaikkien teräsmateriaalien mukana on alkuperäiset materiaalitodistukset, ja niille suoritetaan spektrianalyysi ja mekaaniset ominaisuudet.

2. Tarkkuustyöstö: Tärkeimmät komponentit käsitellään CNC-työstökeskuksissa korkean mittatarkkuuden takaamiseksi.

3. Jousen suorituskykytesti: Jokainen jousi läpäisee 100 000 syklin väsymistestit ja kuormituskalibroinnin.

4.Yleinen suorituskykytesti: Jokaiselle valmiille yksikölle suoritetaan täyden iskun vakiovoimatestaus ennen toimitusta.

5. Kolmannen osapuolen tarkastus: SGS:n, BV:n, TUV:n ja muiden arvovaltaisten kolmansien osapuolien testausraportit ovat saatavilla pyynnöstä.

Laadunhallintajärjestelmämme on sertifioitu ISO 9001:2015 -standardin mukaan, ja kaikki tuotteemme ovat kansainvälisten standardien mukaisia, mukaan lukien CE ja API.

Valintaohjeet ja tukipalvelut

Putkiston tuet tulee valita putkilinjan siirtymän ja kuormitusherkkyyden mukaan: Valitse muuttuva jousituki putkilinjalle, jos pystysuora putkilinjan siirtymä on alle 100 mm ja järjestelmä ei ole herkkä kuormituksen vaihtelulle. Valitse Jatkuva jousituki, kun siirtymä ylittää 100 mm tai putkilinjalla on suuri herkkyys kuormituksen vaihtelulle.

Tarjoamme täyden valikoiman ammattitaitoisia tukipalveluita:

▶  Ilmainen putkiston jännitysanalyysi sekä ripustimen ja tuen valintalaskenta

▶  Epätyypillisten vakiojousitukien suunnittelu ja valmistus

▶  Asennusopastus ja käyttöönottopalvelu paikan päällä

▶ 12 kuukauden takuu, johon sisältyy ilmainen korjaus tai viallisten tuotteiden vaihto takuuaikana

▶  Pitkäaikainen varaosien toimitus ja jatkuva tekninen tuki
