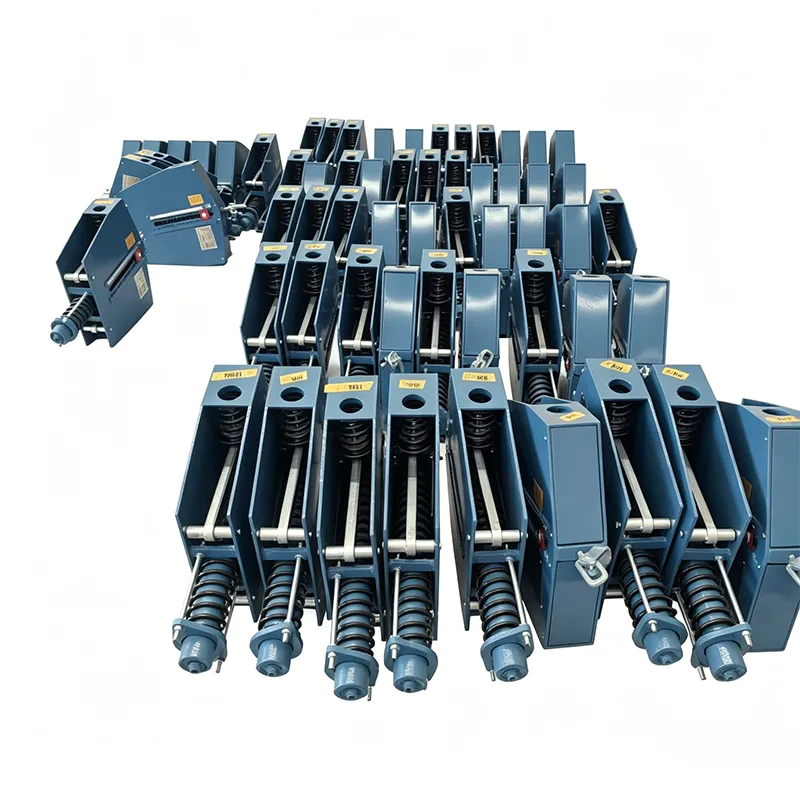

Pystysuuntainen jatkuva jousituki

Kun putkistoissa on suuria pystysuuntaisia ​​siirtymiä (yli 100 mm) ja ne ovat erittäin herkkiä kuormituksen vaihteluille, tavallisten muuttuvien jousitukien kuormituksen vaihtelunopeus (≤ 25 %) voi johtaa liialliseen putkilinjan jännitykseen, laitteiden rajapintojen vaurioitumiseen ja jopa putkilinjan repeytymiseen. Pystysuora vakiojousituki antaa lähes tasaisen tukivoiman (kuorman vaihtelunopeus ≤5 %) koko työiskun ajan momentin tasapainoperiaatteen mukaisesti, mikä ratkaisee täysin suurien putkien jännityksenhallintahaasteen.

Toimintaperiaate

Pystysuora vakiojousituki hyödyntää jousivoiman ja kytkentämekanismin synnyttämän momentin keskinäistä tasapainoa. Kun putkilinja liikkuu ylös ja alas, nokka- ja vivustojärjestelmä kompensoi tarkasti jousen muodonmuutoksen, mikä pitää ulostulon tukivoiman vakaana. Tämä rakenne eliminoi täysin putkilinjan siirtymien aiheuttamat kuormituksen vaihtelut, mikä suojaa putkistoja ja liitettyjä laitteita lisärasitukselta.

Tuotteen tekniset tiedot

Tuoterakenteen erittely

Vakiopystysuora vakiojousituki käyttää modulaarista rakennetta, joka koostuu seuraavista itsenäisistä komponenteista helpon huollon ja vaihtamisen paikan päällä:

▶  Jousikokoonpano: erittäin lujat metalliseosjouset, jotka on altistettu stabilointilämpökäsittelylle

▶  Moment Balance -mekanismi: Tarkkuuskoneistettu nokka- ja vivustojärjestelmä

▶  Kuormansäätölaite: Yläpultin säätö hienosäätöä varten käytön aikana

▶  Siirtymän ilmaisinjärjestelmä: selkeä asteikkolevy, joka näyttää reaaliaikaisen putkilinjan siirtymän

▶  Ylä- ja alaliitäntäkokoonpanot: Useita liitäntävaihtoehtoja, jotka mukautuvat erilaisiin asennusolosuhteisiin

▶  Suojakotelo: täysin suljettu rakenne, joka estää pölyn ja syövyttävien materiaalien pääsyn

Keskeiset eriytetyt edut

Vakiomääritysten valintataulukko

Sovellettavat asennusskenaariot

Pystysuora vakiojousituki soveltuu erityisen hyvin seuraaviin putkistojärjestelmiin, jotka edellyttävät pystysuoraa asennusta ja suurta siirtymää:

▶  Päähöyryputket ja lämmityshöyryputket voimalaitoksissa

▶  Korkean lämpötilan ja korkean paineen prosessiputkistot öljynjalostus- ja kemiantehtaissa

▶  Kryogeeniset nesteputket LNG-terminaaleissa

▶  Terästehtaiden masuunin kaasu- ja happiputket

▶  Korkean lämpötilan höyryn päälinjat kaupunkien keskuslämmitykseen

▶  Suurten varastosäiliöiden tulo- ja poistoputkia yhdistävät putkistot

Asennus- ja huolto-ohjeet

▶  Asennusta edeltävä tarkastus: Varmista, että tuotteen malli, kuorma ja taipuma täyttävät suunnitteluvaatimukset, ja tarkista mahdolliset vauriot kuljetuksen aikana

▶  Asennusta koskevat varotoimet: Pidä tuki pystysuorassa poikkeamana enintään 1°; poista kuljetuslukko asennuksen jälkeen

▶  Käyttöönotto ennen käyttöä: Hienosäädä kuorma todellisten paikan päällä olevien olosuhteiden mukaan varmistaaksesi, että putkilinja on vaakasuorassa

▶  Päivittäinen huolto: Tarkista siirtymän ilmaisin ja liitäntäpulttien kireys kuuden kuukauden välein; suorittaa kattava tarkastus vuosittain

▶  Vaihtosykli: Tuotteen käyttöikä voi olla 15-20 vuotta normaaleissa työoloissa

Projektin todentaminen ja laadunvalvonta

Pystysuorat vakiojousituet on todennettu useissa avainprojekteissa maailmanlaajuisesti, mukaan lukien:

▶  300 MW:n lämpövoimalaitoksen päähöyryputkijärjestelmä

▶  10 miljoonan tonnin vuotuinen jalostus- ja kemiallinen integraatioprojekti

▶  LNG-terminaalin kryogeeninen putkiprojekti

Kaikki tuotteet käyvät läpi tiukat laadunvalvontamenettelyt:

▶  Raaka-aineen saapumisen tarkastus: jokaiselle teräserälle suoritetaan spektrianalyysi ja mekaanisten ominaisuuksien testaus

▶  Avainkomponenttien työstö: CNC-työstökeskuksia käytetään mittatarkkuuden varmistamiseksi

▶  Kevään suorituskykytesti: Jokainen jousi käy läpi 100 000 väsymisjaksoa

▶  Täydellinen koneen suorituskyvyn testaus: jokaiselle yksikölle suoritetaan täyden iskun vakiovoiman suorituskykytestaus

▶  Lopullinen tehdastarkastus: Täydelliset laatusertifiointiasiakirjat myönnetään

Laadunhallintajärjestelmämme on sertifioitu ISO 9001:2015 -standardin mukaan, ja kaikki tuotteemme ovat kansainvälisten standardien mukaisia, mukaan lukien CE ja API.

Tukipalvelut

▶  Ilmainen tekninen valinta ja putken jännitysanalyysi

▶  Räätälöidyt suunnittelupalvelut epätyypillisille tuotteille

▶  Asennusopastus ja tekninen koulutus paikan päällä

▶ 12 kuukauden takuu ja elinikäinen tekninen tuki

▶  Hätävaraosien toimitus 48 tunnin vasteajalla

Tarkempia tietoja Vertical Constant Spring Supportista saat ottamalla yhteyttä tekniseen tiimiimme saadaksesi ammattimaisia ​​valintaneuvoja.

Usein kysytyt kysymykset (FAQ)

K: Mitä eroa on pysty- ja vaakasuuntaisilla vakiojousituilla?

V: Tärkeimmät erot ovat asennustavassa ja tilankäytössä. Pystysuuntaiset vakiojousituet asennetaan pystysuoraan ja ne vievät vähemmän vaakasuoraa tilaa, joten ne sopivat kapeille putkitelinealueille. Vaakasuuntaiset vakiojousituet asennetaan vaakasuoraan ja ne vievät enemmän pystysuoraa tilaa, sopivat paikkoihin, joissa on riittävästi korkeutta.

K: Voiko pystysuuntaisen vakiojousituen kuormitusta säätää paikan päällä?

V: Kyllä. Tuotteen yläosassa on oma kuormituksen säätöpultti, joka mahdollistaa hienosäädön putkiston käytön aikana ilman sammutusta. Säätöalue on ±10 % nimelliskuormituksesta.

K: Sopiiko tämä tuote alhaisen lämpötilan ympäristöihin?

V: Kyllä. Tarjoamme erityisiä matalan lämpötilan malleja, joissa käytetään kryogeenisiä materiaaleja ja erityisiä käsittelyprosesseja. Ne voivat toimia normaalisti jopa -196 ℃ lämpötiloissa ja sopivat kryogeenisiin putkistojärjestelmiin, kuten LNG.
