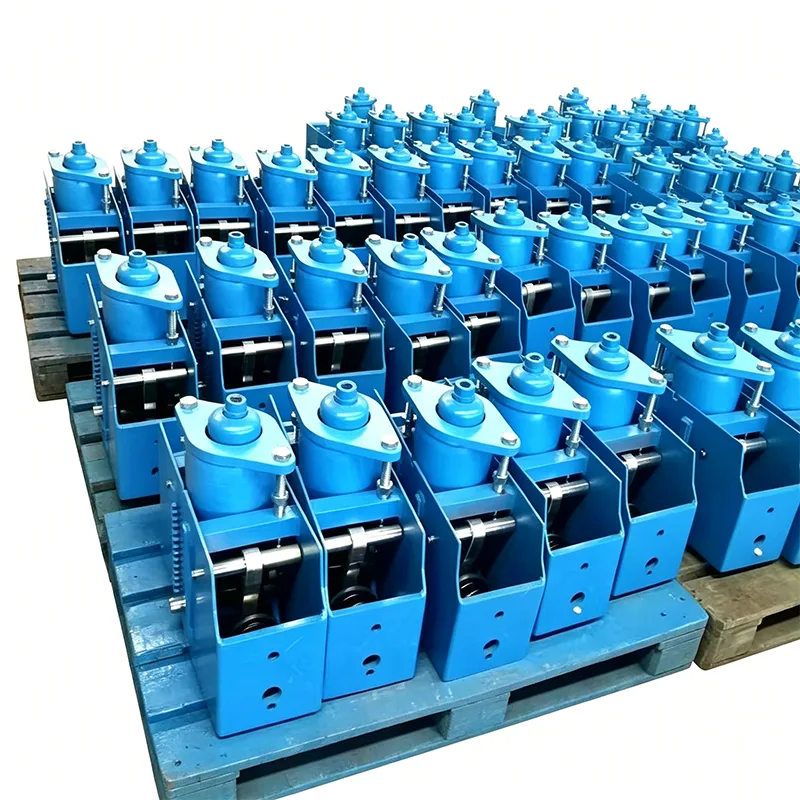

Vaakasuuntainen jatkuva jousituki

Monilla teollisuuskohteilla putkilinjojen yläpuolella oleva rajallinen tila tekee mahdottomaksi pystysuorien vakiojousitukien asentamisen. Samaan aikaan jotkin putkilinjat vaativat tukea sivulta tai alhaalta, ja perinteiset tukimenetelmät eivät pysty täyttämään jatkuvia voimavaatimuksia suurilla siirtymillä. Horizontal Constant Spring Support on omistettu tuote, joka on suunniteltu erityisesti ratkaisemaan nämä ongelmat. Se asennetaan vaakasuoraan putkilinjojen alle tai viereen, mikä tarjoaa vakaan tukivoiman koko työskentelyn ajan kuorman vaihtelunopeuden ollessa 5 %.

Toimintaperiaate ja rakenteelliset ominaisuudet

Vaakasuuntainen vakiojousituki toimii momentin tasapainoperiaatteella. Kun putkilinja siirtyy pystysuoraan, jousen elastinen voima muunnetaan vakioksi ulostulovoimaksi tarkkuusvivuston ja nokkamekanismin avulla. Toisin kuin pystytuet, sen jousikokoonpano on järjestetty vaakasuoraan, mikä johtaa alhaisempaan painopisteeseen ja vakaampaan toimintaan, mikä tekee siitä erityisen sopivan suuria kuormia ja suuria siirtomaisia ​​putkistojärjestelmiä varten.

Vakio vaakasuuntainen vakiojousituki käyttää integroitua hitsattua runkorakennetta, jonka pääkomponentit sisältävät:

▶  Vaakasuoraan sijoitettu sylinterimäinen kierrejousikokoonpano

▶  Erittäin tarkka momentin tasapainotusjärjestelmä

▶  Sivulle asennettu kuormansäätömekanismi

▶  Kaksitahtirajoituslaite

▶  Visuaalinen siirtymän ilmaisin

▶  Alhainen kiinnitysalusta

Tuotteen tekniset tiedot

Vertailu pystysuoraan vakiojousitukeen

Täyden sarjan spesifikaatioparametrit

Tarjoamme 6 vakiosarjaa vaakasuuntaisia ​​vakiojousitukia, jotka kattavat suurimman osan teollisten sovellusten vaatimuksista:

Kaikki tuotteet ovat GB/T 17116.2-2018-, ANSI/ASME B31.1- ja DIN 2545 -standardien mukaisia.

Suorituskyvyn perusedut

▶  Erittäin suuri kuormituskyky: Antaa 1000 kN:n enimmäistukivoiman, joka täyttää suurten putkistojen ja laitteiden vaatimukset

▶  Korkea toiminnan vakaus: Vaakasuora järjestely matalalla painopisteellä tarjoaa erinomaisen seismisen suorituskyvyn, joka kestää magnitudin 8 maanjäristyksiä

▶  Turvallinen ja kätevä huolto: Sivusäätö ja tarkastus eliminoivat kiipeilytyön tarpeen, mikä vähentää turvallisuusriskejä

▶  Vahva asennussovitettavuus: Voidaan asentaa betonipalkkeihin, teräsrakenteisiin tai laitteiden perustuksiin

▶  Laaja kuorman säätöalue: Mahdollistaa säätämisen paikan päällä ±15 %:n sisällä nimelliskuormituksesta

▶  Täysin suljettu rakenne: Estää tehokkaasti pölyn, sadeveden ja syövyttäviä aineita pääsemästä sisäisiin mekanismeihin

Tyypilliset sovellusalueet

Vaakasuuntaisia ​​vakiojousitukia käytetään laajalti seuraavissa teollisuusskenaarioissa:

▶  Päähöyry- ja jälkilämmityshöyryputket suurissa lämpövoimalaitoksissa

▶ Vedikrakkaus- ja nestekatalyyttisen krakkausyksikön putkistot öljynjalostamoissa

▶  Säilytyssäiliöiden tulo- ja poistoputket suurissa LNG-terminaaleissa

▶  Masuunien kuumailmaputket ja konvertterikaasuputket terästehtaissa

▶  Perinteiset saarihöyryputkijärjestelmät ydinvoimaloissa

▶  Halkaisijaltaan suuret korkean lämpötilan kuumavesiputket kaupunkien keskuslämmitystä varten

Valmistus ja laadunvarmistus

Yangzhou Tianshun Pipeline on 14 vuoden kokemuksella vakiojousitukien valmistuksesta soveltanut menestyksekkäästi vaakasuuntaisia ​​vakiojousitukia yli 350 teollisuusprojektiin maailmanlaajuisesti. Kaikki tuotteet käyvät läpi tiukat laadunvalvontamenettelyt:

▶  Raaka-aineen valvonta: Kaikki jousiteräs hankitaan Baosteelilta ja Angangilta, ja jokaiselle erälle suoritetaan spektrianalyysi ja mekaaniset ominaisuudet testataan.

▶  Tarkkuustyöstö: Tärkeimmät komponentit valmistetaan CNC-työstökeskuksilla, jolloin saavutetaan IT7-luokan mittatarkkuus

▶  Jousitestaus: Jokainen jousi käy läpi 3 täydellistä puristustestiä ja 100 000 väsymisjaksoa

▶  Koneen täydellinen käyttöönotto: Jokaiselle yksikölle suoritetaan täyden iskun vakiovoiman suorituskykytesti ennen toimitusta sen varmistamiseksi, että kuorman vaihteluaste on ≤5 %.

▶  Kolmannen osapuolen tarkastus: tarkastusraportit kansainvälisesti arvovaltaisilta laitoksilta, kuten SGS, BV ja TUV, voidaan toimittaa.

Laadunhallintajärjestelmämme on sertifioitu ISO 9001:2015 mukaisesti ja tuotteillamme on CE- ja API-sertifikaatit.

Ainutlaatuinen palvelutuki

▶  Ilmainen paikan päällä tehtävä tutkimus ja putkien stressianalyysi

▶  Räätälöity muotoilu erityisiin asennustiloihin

▶  Ammattimaiset insinöörit antavat paikan päällä asennusopastusta ja käyttöönottoa

▶ 12 kuukauden takuuaika, johon sisältyy ilmainen korjaus tai vaihto takuuaikana

▶  Elinikäinen tekninen tuki ja varaosien toimitus

Tarkempia tietoja vaakasuuntaisesta jatkuvasta jousituesta tai projektisi teknisestä valinnasta saat ottamalla yhteyttä myyntitiimiimme.

Usein kysytyt kysymykset (FAQ)

K: Voidaanko teräsrakenteisiin asentaa vaakasuuntaisia ​​vakiojousitukia?

V: Kyllä. Tarjoamme useita asennuspohjamuotoja, jotka sopivat betoniperustuksiin, teräsrakenteiden palkkeihin ja laitetasoihin. Suurikuormaisille malleille annamme perustussuunnittelusuosituksia varmistaaksemme, että asennuksen lujuus täyttää vaatimukset.

K: Voidaanko vaakasuuntaista vakiojousitukea käyttää matalassa lämpötilassa?

V: Kyllä. Tarjoamme erityisiä matalan lämpötilan malleja, jotka käyttävät 304 tai 316L ruostumatonta terästä ja jotka ovat läpäisseet matalan lämpötilan iskutestit. Ne voivat toimia normaalisti jopa -196 ℃ lämpötiloissa ja soveltuvat kryogeenisiin putkistojärjestelmiin, kuten LNG ja eteeni.

K: Mikä on tuotteidesi toimitusaika?

V: Vakiomallien toimitusaika on 30-45 päivää ja räätälöityjen mallien 45-60 päivää monimutkaisuudesta riippuen. Kiireellisissä tilauksissa voimme järjestää nopeutetun tuotannon lyhimmällä toimitusajalla 20 päivää.
