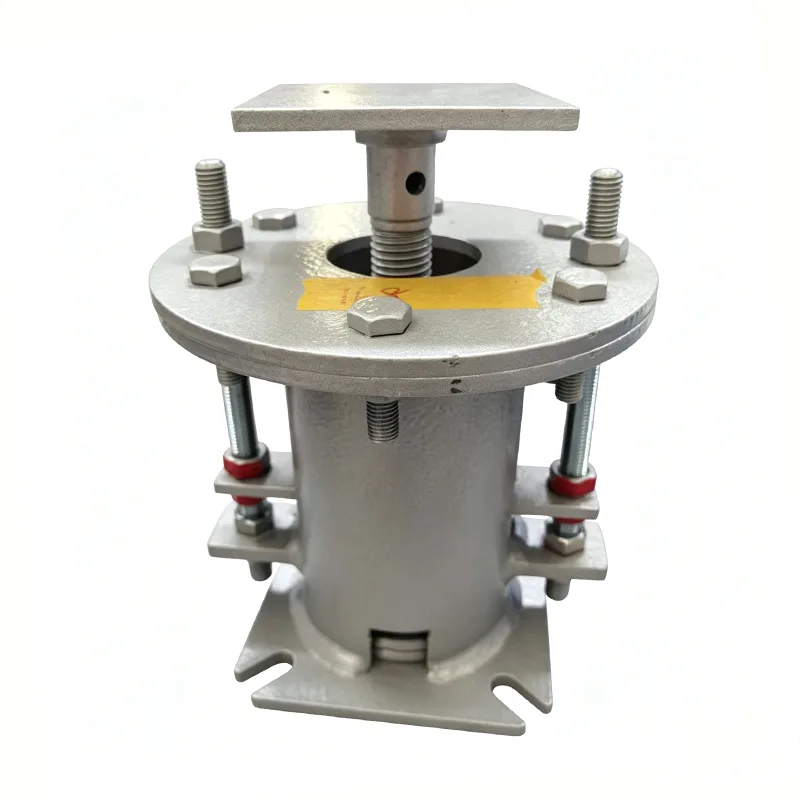

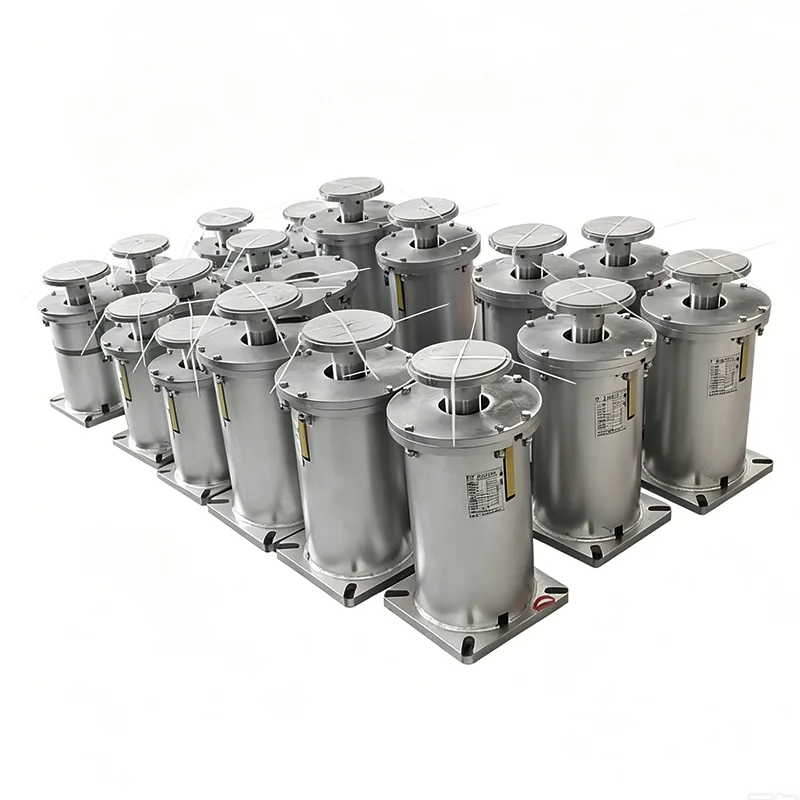

Raskaat jousituet teollisuusputkien lämpölaajenemiseen ja kantamiseen

Olemme tehneet kevättukea kloTianshunnyt 14 vuoden ajan. Ne eivät ole putkiston räikein osa, mutta kun lämpövoimalaitos käynnistyy tai LNG-linja jäähtyy, nämä komponentit tekevät hiljaa raskaan noston. Yli 70 % tilauksistamme tulee toistuvilta asiakkailta – EPC:iltä, ​​suunnittelutoimistoilta ja tehtaiden omistajilta, jotka ovat kokeilleet loput ja pitäneet meistä kiinni. Kevättukemme ovat käynnissä yli 45 maassa Lähi-idän jalostamoista Kaakkois-Aasian kemiantehtaisiin.

Tämä kuva näyttää muuttuvan jousituen/ripustimen kuormitus-siirtymäsuorituskykykäyrän, mukaan lukien kuormituksen ja siirtymän keskeiset parametrit tuotteen kantavuuden ja toimintavarmuuden varmistamiseksi.

Jokaiselle yksikölle suoritetaan kuormituskalibrointi ja suorituskykytestaus ennen toimitusta. Asetuskuorman poikkeamaa säädetään ±5 %:n sisällä kansainvälisen ANSI/MSS-SP-58-2018- ja NB/T47039-2013-standardin mukaisesti.

Tuotteet täyttävät sähkö-, petrokemian- ja muiden teollisuuden putkistojärjestelmien tekniset vaatimukset. MSS-SP-58-2018:n mukaan säädettävien jousiyksiköiden suurin sallittu kuormitusvaihtelu ei saa ylittää 25 % käyttökuormasta täydellä työmatkalla.

Kuorma-siirtymäkäyrä, joka saadaan vakiojousituen/ripustimen tyyppitestistä. Vaaka-akseli tarkoittaa siirtymää, kun taas pystyakseli edustaa kuormaa. Käyrä pysyy suunnilleen vaakasuorassa koko työmatkan ajan, mikä osoittaa, että tukivoima pysyy olennaisesti vakiona putkiston taipuessa lämpölaajenemisen ja -kutistumisen vuoksi.

Tämä tyyppitesti varmistaa vakiojousiyksiköiden kuormituksen pysyvyyden, täyden liikkeen vakauden ja toimintavarmuuden. Kaikille tuotantoyksiköille suoritetaan kuormituskalibrointi ennen toimitusta, ja kuorman poikkeama säädetään ±6 %:n sisällä standardien ANSI/MSS-SP-58-2018 ja NB/T47038-2013 mukaisesti.

Nämä tuotteet soveltuvat teollisuusputkijärjestelmiin, joissa on suuri lämpösiirtymä, mukaan lukien päähöyryputket ja muut korkean lämpötilan ja korkeapaineiset putkistot.

Kun määrität jousitukia, ensimmäinen todellinen päätös on kahden tyypin välillä. Jos putken liike on kohtalaista ja kuormituksen vaihtelu on hyväksyttävää, niinsäädettävät jousituettee työ hyvin ja pidä kustannukset kurissa. Jos liitetty laite – kuten höyryturbiini tai kompressorin suutin – ei kestä suurta kuormituksen muutosta, sinun onjatkuvat jousituet. Ne säilyttävät lähes tasaisen tukivoiman koko matka-alueella. Insinöörimme auttavat sinua valitsemaan oikean tyypin stressianalyysitietojesi perusteella, eivät arvailujen perusteella.

Kuinka jousituet toimivat todellisessa putkistojärjestelmässä

Jousituet eivät toimi erikseen. Ne ovat melkein aina osa suurempaa tukijärjestelyä. Tyypillinen kokoonpano sisältää jäykät putkituet tai putkikengät kantamaan painoa, kun taas jousiyksikkö käsittelee pystysuoran lämpöliikkeen. Kun sinun on tuettava kylmälinjaa, yhdistämme usein jousikokoonpanon esieristettyihin putkitukiin estääksemme kondenssiveden ja jään muodostumisen tukikohtaan. Monet asiakkaat kutsuvat näitä myös eri nimellä - jousiripustimet - varsinkin kun yksikkö on päälle asennettava ripustustyyppi. Sama tuoteperhe, vain eri asennustyyli.

Käyttämämme materiaalit

Emme puutu raaka-aineisiin. Jokaisen erän mukana tulee tehdassertifikaatit, ja jaamme mielellämme täyden jäljitettävyyden tarkastustiimillesi.

Kaikki materiaalit hankitaan hyväksytyiltä kiinalaisilta terästehtailta. Jos projektisi vaatii tiettyä laatua, kuten duplex-ruostumatonta terästä tai korkean lämpötilan metalliseoksia, kerro siitä meille.

Noudatamme standardit

Valmistamme oletuksena seuraavien standardien mukaan ja voimme mukauttaa muita pyynnöstä:

ASME B31.3 – Prosessiputkisto

ANSI/MSS SP-58 – Putkien tuet ja ripustimet

GB/T 17116 – kiinalainen standardi putkituille

Saatavana myös DIN-, JIS- tai projektikohtaisiin määrityksiin

Tehtaallamme on ISO 9001:2015 -sertifikaatti, ja tuotamme täyden EN 10204 3.1 -materiaalisertifioinnin jokaiselle lähetykselle.

Asiakkaidemme yleisiä kysymyksiä

Q1: Muuttuva vai vakio – miten päätän?

Jos putken siirtymä ei ole suuri ja esimerkiksi 10–25 %:n kuorman vaihtelu on kunnossa, muuttuva jousituki toimii hyvin ja maksaa vähemmän. Kun liitetyllä laitteistolla on tiukka sallittu suutinkuorma (tyypillistä turbiinin tuloaukoissa, kompressoriliitännöissä tai reaktoriputkissa), käytä jatkuvaa jousitukea. Lähetä meille jännitysisometriset tai siirtymätietosi, niin suosittelemme oikeaa mallia – siitä ei veloiteta.

Q2: Mitä kuormituskapasiteettia ja matka-alueita voit toimittaa?

Muuttuvien jousitukien vakiovalikoimamme kattaa muutamasta sadasta kilosta yli 20 tonniin asti yksikköä kohden. Jatkuvat jousituet voivat ylittää 30 tonnia paksuseinäisillä linjoilla. Matka: tyypillisesti 0–150 mm muuttuville yksiköille ja jopa 300 mm tai enemmän vakiotyypeille. Mukautetut matka-alueet ja kuorma-asetukset ovat meille rutiinia.

Q3: Kuinka kauan toimitus kestää?

Varasto- ja puolivalmiit komponentit: 20–25 päivää. Täysin räätälöidyt tilaukset: 30-40 päivää. Jos projektisi on tiukassa aikataulussa, keskustele myyntitiimimme kanssa hyvissä ajoin – voimme usein järjestää tuotantoaikoja uudelleen kriittisten määräaikojen mukaisesti.

Q4: Kuinka pakkaat nämä vientiä varten?

Pienemmät yksiköt menevät kaasutettuihin puulaatikoihin. Suuremmat kokoonpanot pultataan teräslavalle tai hitsattuihin kehyksiin vedenpitävällä kääreellä. Toimitamme säännöllisesti satamiin Lähi-idässä, Kaakkois-Aasiassa, Euroopassa ja Etelä-Amerikassa. Meillä ei ole ollut yhtään kuljetusta koskevaa vahinkoilmoitusta viimeisen kolmen vuoden aikana.

Q5: Voitko näyttää meille projektireferenssejä?

Kyllä. Olemme toimittaneet jousitukia ja täydellisiä putkiripustinpaketteja kombivoimalaitoksille Lähi-idässä, nikkelinkäsittelylaitoksille Indonesiassa, kemiantehtaille Brasiliassa ja perinteisille saariputkistoille Kiinan ydinprojekteissa. Ota yhteyttä saadaksesi alaasi vastaavan viiteluettelon.

Testaus ennen toimitusta

Joka kevät tuki, joka lähtee Yangzhoun tehtaalta, käy läpi nämä tarkastukset:

Silmämääräinen ja mittatarkastus

Jousivapaa korkeus- ja jäykkyysnäytteenotto

Täyden kuorman esipakkaus- ja palautumistesti

Matkavaa'an kalibrointi

Kuorma vs. siirtymä käyrän tarkastus

Liitämme testiraportin ja materiaalitodistukset lähetyskuoreen. SGS:n, BV:n tai TÜV:n suorittama kolmannen osapuolen todistajatarkastus on saatavilla, jos sopimuksesi sitä edellyttää.

Räätälöinti on normi täällä

Noin puolet tilauksistamme alkaa asiakkaan piirustuksella tai suunnitteluehdot, ei vakioosanumerolla. Saadaksesi tarjouksen, sinun tarvitsee vain kertoa meille:

Asennustyyppi: yläripustin tai pohjatuki

Kuuma kuorma ja kylmä kuorma

Odotettu putken liike (ylös tai alas)

Liitäntätiedot tai oma piirustus

Määrä

Me hoidamme loput – erikoispinnoitteet, ruostumattomat laitteistot, korkean lämpötilan jousimateriaalit, ei-standardikoteloiden koot, kaikki.

Tapa, jolla näemme sen

Kevättuet eivät ole rakettitiedettä, mutta ne on tehtävä oikein. Hyvin rakennettu jousikokoonpano istuu hiljaa 15 tai 20 vuotta. Huono ilmaantuu halkeilevana hitsaussaumana tai painuneena linjana kuukausien kuluessa. Me Tianshunissa rakennamme niitä ikään kuin laittaisimme ne omaan tehtaaseen. Tämä tarkoittaa, ettei materiaaliin ole pikavalintoja, ei ohitettavia testejä eikä viime hetken yllätyksiä toimituksen yhteydessä.

Jos seuraava projektisi vaatii jousitukia, jousiripustimia, vakiojousitukia tai esieristettyjä putkikenkiä, lähetä meille toiveesi. Saat reilun tehdashinnan ja teknisen ehdotuksen, joka on todella järkevä. Olet myös tervetullut vierailemaan tehtaallamme Yangzhoussa – kerro meille milloin.
