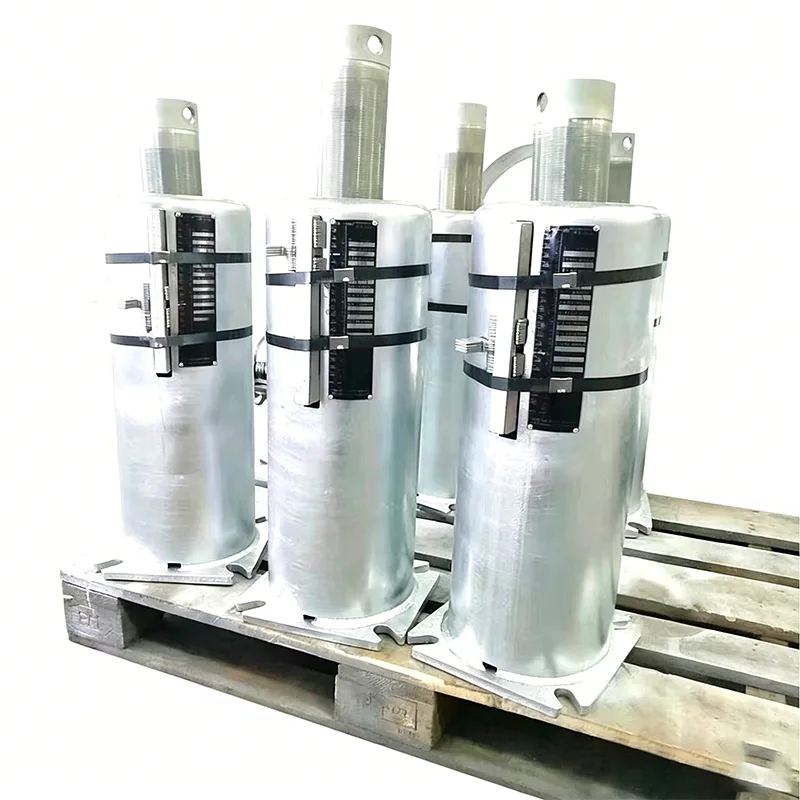

Voimalaitoksen jousituet

Yangzhou Tianshun Pipeline Technology Co., Ltd. tarjoaa 14 vuoden kokemuksen putkitukien/ripustimien ja voimalaitosten tukiratkaisuista voimalan jousitukia lämpövoima-, ydinvoima- ja kombivoimalaitoksille. Nämä tuotteet on suunniteltu säätämään lämpösiirtymää ja jännitysjakaumaa korkean lämpötilan ja korkeapaineisissa putkissa ja suojaamaan tärkeimpien laitteiden, kuten kattiloiden ja höyryturbiinien, kriittisiä rajapintoja. Seuraavat tiedot kattavat tuotteen ominaisuudet, tekniset edut ja erityiset sovelluspaikat.

Tämä kuva näyttää muuttuvan jousituen/ripustimen kuormitus-siirtymäsuorituskykykäyrän, mukaan lukien kuormituksen ja siirtymän keskeiset parametrit tuotteen kantavuuden ja toimintavarmuuden varmistamiseksi.

Jokaiselle yksikölle suoritetaan kuormituskalibrointi ja suorituskykytestaus ennen toimitusta. Asetuskuorman poikkeamaa säädetään ±5 %:n sisällä kansainvälisen ANSI/MSS-SP-58-2018- ja NB/T47039-2013-standardin mukaisesti.

Tuotteet täyttävät sähkö-, petrokemian- ja muiden teollisuuden putkistojärjestelmien tekniset vaatimukset. MSS-SP-58-2018:n mukaan säädettävien jousiyksiköiden suurin sallittu kuormitusvaihtelu ei saa ylittää 25 % käyttökuormasta täydellä työmatkalla.

Kuorma-siirtymäkäyrä, joka saadaan vakiojousituen/ripustimen tyyppitestistä. Vaaka-akseli tarkoittaa siirtymää, kun taas pystyakseli edustaa kuormaa. Käyrä pysyy suunnilleen vaakasuorassa koko työmatkan ajan, mikä osoittaa, että tukivoima pysyy olennaisesti vakiona putkiston taipuessa lämpölaajenemisen ja -kutistumisen vuoksi.

Tämä tyyppitesti varmistaa vakiojousiyksiköiden kuormituksen pysyvyyden, täyden liikkeen vakauden ja toimintavarmuuden. Kaikille tuotantoyksiköille suoritetaan kuormituskalibrointi ennen toimitusta, ja kuorman poikkeama säädetään ±6 %:n sisällä standardien ANSI/MSS-SP-58-2018 ja NB/T47038-2013 mukaisesti.

Nämä tuotteet soveltuvat teollisuusputkijärjestelmiin, joissa on suuri lämpösiirtymä, mukaan lukien päähöyryputket ja muut korkean lämpötilan ja korkeapaineiset putkistot.

Tuotteen ominaisuudet

Power Plant -jousituet on suunniteltu räätälöityjen putkien jännitysanalyysin tulosten perusteella, ja niiden ydinominaisuudet keskittyvät kuormituksen kestävyyteen, siirtymän mukautumiseen ja pitkän aikavälin toiminnan vakauteen.

Kuorma-siirtymämekanismi: Saatavana kahdessa kokoonpanossa: muuttuvat jousiripustimet/tuet ja vakiovoimaiset jousiripustimet/tuet. Säädettävät jousiyksiköt kantavat lineaarisen jäykkyyden omaavaa kuormaa, kun taas vakiovoimayksiköt tuottavat lähes tasaisen tukivoiman koko työskentelyn ajan, ja poikkeama hallitaan 5 %:n sisällä, mikä eliminoi vaihtelevien tukivoimien aiheuttaman lisärasituksen putkistoissa.

Materiaalien ja lämpötilan yhteensopivuus: Jousielementit on valmistettu seostetuista jousiteräksistä, mukaan lukien 60Si2Mn ja 50CrVA. Rakenneosat voidaan valmistaa hiiliteräksestä, lämmönkestävästä seosteräksestä tai ruostumattomasta teräksestä. Yleinen sallittu käyttölämpötila-alue kattaa -196 °C - +650 °C, mikä vastaa kaikkia putkilinjan vaatimuksia matalan lämpötilan syöttövedestä korkean lämpötilan päähöyryyn.

Asennus- ja käyttöönottosuunnittelu: Jokainen tuki/ripustin on varustettu asennuksen lukitustapilla ja kuorman siirtymän tyyppikilvellä. Poista vain lukitustappi kylmätilan asennuksen jälkeen aktivoidaksesi toiminnan. Tyyppikilven tiedot helpottavat mallinumeroiden ja esiasetettujen kuormien tarkistamista paikan päällä, mikä vähentää merkittävästi käyttöönottoaikaa.

Kattava sisäinen testaus: Kaikki testit, mukaan lukien jousen jäykkyys, puristuspoikkeama ja pinnan pinnoitteen paksuus, suoritetaan omassa laboratoriossamme, jotta varmistetaan tasainen suorituskyky tuotantoerissä. Jokaiselle yksikölle suoritetaan kolme täyden iskun puristusjaksoa ja jäykkyyskäyrä tallennetaan ennen toimitusta.

Näillä suunnitteluominaisuuksilla voimalaitoksen jousituet ylläpitävät putkijärjestelmien ennalta määrätyn korkeuden lineaarisen lämpölaajenemisen ja jatkuvan tärinän yhdistetyissä olosuhteissa, mikä vähentää suunnittelemattomien seisokkien todennäköisyyttä.

Tekniset edut

Voimalaitoksen putkilinjan suunnittelussa puhtaasti jäykiin tukiin tai putkikiinnitykseen verrattuna elastiset tukiratkaisut parantavat suoraa jännityksenhallintaa, laitteiden suojausta ja asennuksen sopeuttavuutta. Voimalaitoksen jousitukien tekninen arvo heijastuu seuraavista näkökohdista:

Tehokas lämpösiirtymän kompensointi: Jäykät tuet eivät pysty absorboimaan putkilinjan lämpölaajenemista, mikä usein johtaa putkijärjestelmän jumiutumiseen, tuen nostoon tai ylikuormitukseen. Elastiset ripustimet/tuet kantavat kuormaa lineaarisesti tai jatkuvasti putkilinjan siirtyessä pitäen jännitystasot sallituissa rajoissa, jotka määritetään esimerkiksi ASME B31.1 -koodeilla.

Pienempi työntövoima ja momentti päälaitteiden liitännöissä: Kattilan kokoojat ja turbiinin höyryn tuloaukot ovat erittäin herkkiä voimille ja momenteille. Jousiripustimilla/-tuilla tehdyn säädön jälkeen rajapinnan työntövoima pienenee huomattavasti, mikä estää hitsaushalkeamat ja laippojen vuodot. Tämä on kriittinen toimenpide turbiinien koteloiden, päähöyryventtiilien ja muiden laitteiden huoltovälien pidentämisessä.

Tärinän siirron vaimennus: Voimalaitosten putkistot ovat alttiita tärinälle suuren nopeuden höyryn tai kaksivaiheisen virtauksen olosuhteissa. Jousitukijärjestelmät säätävät tuen jäykkyyden optimaaliselle alueelle joustavien elementtien avulla, ja yhdistettynä vaimentimiin poistavat tehokkaasti tärinäenergiaa rakenteen väsymisen estämiseksi.

Runsas paikan päällä tapahtuvan asennuksen toleranssi: Jousiripustimet/tuet mahdollistavat hienosäädön tietyllä korkeusalueella, mikä kompensoi poikkeamat siviiliperustuksissa ja kylmätilojen putkistojen asennuksessa. Vakiovoimaiset jousiyksiköt on usein varustettu hydraulisilla tai ruuveilla lisäsäätölaitteilla tarkkaa paikan päällä tapahtuvaa kohdistusta varten.

Pitkäaikainen käyttö ja anti-relaksaatio: Relaxaatiota estävän jousirakenteen ja korroosionkestävän pintakäsittelyn (kuumasinkitys, Dacromet jne.) ansiosta tukivoiman heikkeneminen on minimaalista. Yli 70 % ulkomaisten projektien jatkotilauksistamme tulee toistuvilta asiakkailta, mikä heijastaa jossain määrin tukituotteidemme pitkäaikaista luotettavuutta.

Tuotesovellukset

Voimalaitoksen jousituet asennetaan ensisijaisesti kriittisiin kohtiin voimalaitosten höyry-vesikierto- ja korkean lämpötilan savukaasujärjestelmissä. Yhdessä vaimentimien, jäykkien tukien ja muiden komponenttien kanssa ne muodostavat täydellisen putkiston joustavan kiinnitysjärjestelmän.

Kattilaalue: Käytetään päähöyryputkissa, kuuma- ja kylmäjälkilämmitysputkissa, tulistimen ulostulokanavissa jne. Vaimentaa kattilan rungon ja liitosputkien pystysuoraa ja vaakasuuntaista lämpösiirtymää, estää liiallisen jännityksen kokoojasuutinliitännöissä ja vähentää hitsin halkeilun riskiä.

Turbiinialue: Asennettu päähöyryputkiin, korkean lämpötilan uudelleenlämmityshöyryputkiin ja korkeapaineisiin ohitusputkiin. Tarkalla tuella rajoittaa turbiinien liitäntöihin siirtyviä voimia ja momentteja, varmistaa akselin kohdistustarkkuuden ja vähentää tärinän vaikutusta turbiinien koteloihin.

Korkeapaineinen syöttövesijärjestelmä: Korkeapaineisissa syöttövesiputkissa ja lämpövesiputkissa jousiripustimet/tuet tukevat raskaita putkistoja samalla kun ne mukautuvat lämpötilan muutoksiin, ylläpitävät putkilinjan kaltevuutta ja välttävät rajoitetun siirtymän aiheuttamia kavitaatio- tai vesivasaran ongelmia.

Savukaasu- ja rikinpoisto-/denitrifikaatiojärjestelmä: Suuren halkaisijan omaaville savukaasu-/ilmakanaville, GGH:n tulo-/poistokanaville ja rikinpoistotornin liitäntäkanaville. Nämä ohutseinämäiset rakenteet kokevat merkittävän lämpölaajenemisen. Jousituet kompensoivat tätä siirtymää, vähentävät laippaliitoksen jännitystä ja toimivat yhdessä laajennussaumojen kanssa koko savukaasujärjestelmän suojaamiseksi.

Ydinvoiman perinteinen saari: Käytetään toisiopiirin päähöyryssä, pääsyöttövedessä ja muissa putkissa. Täyttää ydinvoiman johdonmukaisuuden valvontavaatimukset ja tarjoaa täydelliset materiaalin laatutodistukset ja tukitoimintojen pätevyysraportit.

Laadunvarmistus ja tehdasominaisuudet

Tehtaamme Jiangsun maakunnassa on varustettu täysin automaattisilla palkeiden tuotantolinjoilla, CNC-leikkaus- ja hitsausjärjestelmillä sekä sertifioidulla ainetta rikkomattomalla testaustiimillä (NDT). Raakajousilangan saapumisesta valmiin tuotteen toimitukseen Power Plant -jousikannattimet läpikäyvät tiukan valvonnan seuraavissa tarkastuspisteissä: raaka-aineen lämpölukujen ja fysikaalis-kemiallisten raporttien tarkastus, kovuus ja metallografinen tarkastus jousilämpökäsittelyn jälkeen, valmiiden tuotteiden täyden iskun jäykkyystestaus sekä pintapinnoitteen paksuus ja tartuntatestaus.

Laadunhallintajärjestelmämme on sertifioitu ISO 9001:2015 -standardin mukaan, ja kaikki tuotteemme ovat kansainvälisten standardien mukaisia, mukaan lukien ASME, CE ja API. Täydelliset hyväksymisasiakirjat voidaan toimittaa projektin vaatimusten mukaisesti.

Tekninen tuki ja palvelut

Käytämme kokemustamme putkistolaitteiden toimittamisesta yli 45 maahan maailmanlaajuisesti, ja tarjoamme kattavan valikoiman, asennuksen ja pitkän aikavälin teknisen tuen jokaiselle voimalaitoksen jousitukierälle:

▶  Valinnan laskenta: vastaanota putkilinjan jännitysanalyysiraportteja ja suosittele sopivia tuki-/ripustintyyppejä, jousivakioita ja asennuskorkeuksia.

▶  Nopea vastaus: Myyntiä edeltäviin teknisiin tiedusteluihin ja tarjouksiin vastataan yhden työpäivän kuluessa.

▶  Paikan päällä tapahtuva valvonta ja todistaminen: Tue asiakkaan tai kolmannen osapuolen testausprosessien paikan päällä tapahtuvaa todistamista.

▶  Asennus- ja käyttöönotto-ohjeet: Anna yksityiskohtaiset asennusoppaat ja kylmätilan säätösuositukset, tarvittaessa etävideoapua.

▶  Varaosahuolto: Säilytä jokaisen tuotanto-erän jousikalibrointitiedot, mikä mahdollistaa vaihtojousikokoonpanojen nopean toimituksen.

Ota yhteyttä tekniseen myyntitiimiimme, jos haluat keskustella Power Plant Spring Support -kokoonpanoratkaisuista tiettyjä projekteja varten tai saada asiaankuuluvia projektireferenssejä. Tarjoamme yksityiskohtaisia ​​kuormitussiirtymälaskentataulukoita ja suositeltuja asetteluja, jotka perustuvat todellisiin työolosuhteisiin pelkän vakiomalliluettelon sijaan, mikä auttaa sinua hallitsemaan kokonaishankintakustannuksia ja varmistamaan samalla putkiston turvallisen toiminnan.
