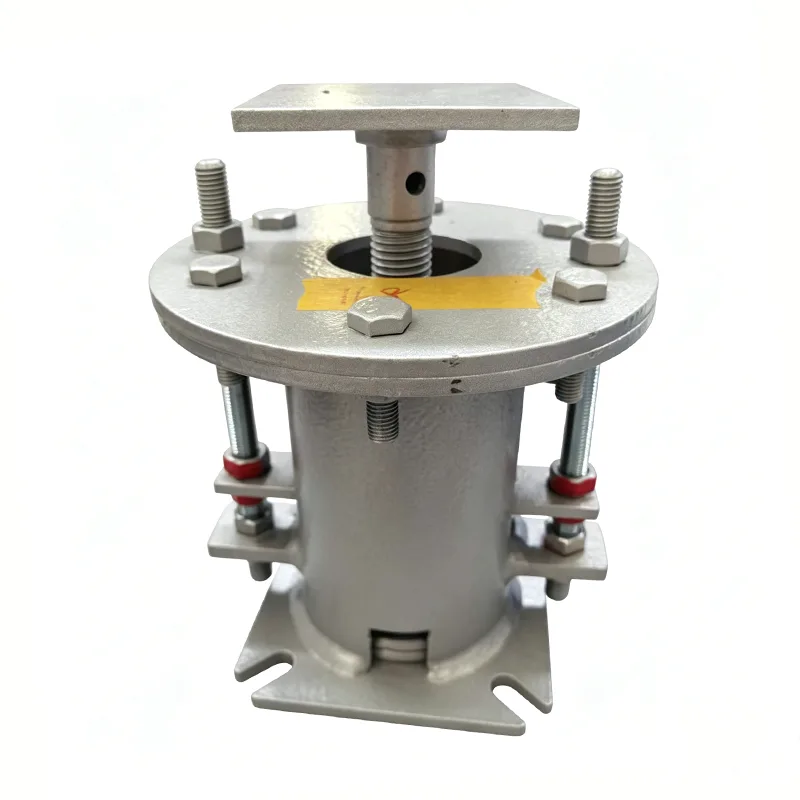

Jousiripustimen tuki

Jousiripustimet ovat kriittisiä tukikomponentteja putkistojärjestelmissä, jotka on suunniteltu kestämään putken painoa, vaimentamaan lämpösiirtymää ja tärinää. Jousien elastiseen muodonmuutokseen luottaen ne kompensoivat lämpötilamuutosten aiheuttamaa putken liikettä ja estävät liiallista tärinää varmistaen koko putkiston turvallisen ja vakaan toiminnan. Yangzhou Tianshun Pipingin valmistamat jousiripustimemme on suunniteltu ja valmistettu tiukasti kansainvälisten standardien mukaisesti täyttämään putkiston tukivaatimukset erilaisissa työoloissa.

Tämä kuva näyttää muuttuvan jousituen/ripustimen kuormitus-siirtymäsuorituskykykäyrän, mukaan lukien kuormituksen ja siirtymän keskeiset parametrit tuotteen kantavuuden ja toimintavarmuuden varmistamiseksi.

Jokaiselle yksikölle suoritetaan kuormituskalibrointi ja suorituskykytestaus ennen toimitusta. Asetuskuorman poikkeamaa säädetään ±5 %:n sisällä kansainvälisen ANSI/MSS-SP-58-2018- ja NB/T47039-2013-standardin mukaisesti.

Tuotteet täyttävät voiman, petrokemian ja muiden teollisuuden putkistojärjestelmien tekniset vaatimukset. MSS-SP-58-2018:n mukaan säädettävien jousiyksiköiden suurin sallittu kuormitusvaihtelu ei saa ylittää 25 % käyttökuormasta täydellä työmatkalla.

Kuorma-siirtymäkäyrä, joka saadaan vakiojousituen/ripustimen tyyppitestistä. Vaaka-akseli tarkoittaa siirtymää, kun taas pystyakseli edustaa kuormaa. Käyrä pysyy suunnilleen vaakasuorassa koko työmatkan ajan, mikä osoittaa, että tukivoima pysyy olennaisesti vakiona putkiston taipuessa lämpölaajenemisen ja -kutistumisen vuoksi.

Tämä tyyppitesti varmistaa vakiojousiyksiköiden kuormituksen pysyvyyden, täyden liikkeen vakauden ja toimintavarmuuden. Kaikille tuotantoyksiköille suoritetaan kuormituskalibrointi ennen toimitusta, ja kuorman poikkeama säädetään ±6 %:n sisällä standardien ANSI/MSS-SP-58-2018 ja NB/T47038-2013 mukaisesti.

Nämä tuotteet soveltuvat teollisuusputkijärjestelmiin, joissa on suuri lämpösiirtymä, mukaan lukien päähöyryputket ja muut korkean lämpötilan ja korkeapaineiset putkistot.

Tuotteen rakenne

Vakiojousiripustimet koostuvat seuraavista pääosista:

▶  Jousikokoonpano: Valmistettu korkealaatuisesta jousiteräksestä, jolle on tehty tiukka lämpökäsittely ja kuormitustesti.

▶  Kotelo: Hitsattu hiiliteräsrakenne korroosionestopintakäsittelyllä.

▶  Säätöruuvi: Käytetään kuorman ja korkeuden säätämiseen asennuksen aikana.

▶  Liitäntätarvikkeet: Sisältää nostokorvakkeet, ripustustangot ja mutterit, valittavissa paikan päällä olevien vaatimusten mukaan.

▶  Siirtymän ilmaisin: Näyttää selkeästi todellisen putken siirtymän, mikä helpottaa asennusta ja huoltoa.

Ydinominaisuudet

▶  Laaja kuormitusalue: Kuormitusarvot 10 N - 100 000 N, sopii useimpiin teollisuusputkisovelluksiin.

▶  Erinomainen siirtymän kompensointi: Suurin siirtymä 200 mm:iin asti, vaimentaa tehokkaasti putken laajenemista ja supistumista lämpötilan vaihteluista.

▶  Kompakti rakenne: Tilaa säästävä rakenne kapeaan putkikäytävään asentamiseen.

▶  Helppo asennus ja säätö: Varustettu erityisillä säätölaitteilla kuormituksen hienosäätöön myös putkitoiminnan aikana.

▶  Pitkä käyttöikä: Kaikki keskeiset komponentit käyttävät ensiluokkaisia ​​materiaaleja ja läpäisevät tiukat laatutarkastukset.

Suorituskyvyn edut

Tekniset parametrit

Sovelluskentät

Jousiripustimia käytetään laajalti teollisuuden aloilla, joilla on tiukat vaatimukset putken siirtymälle ja tärinälle:

▶  Höyry- ja vesiputkistojärjestelmät lämpö- ja ydinvoimalaitoksiin

▶  Petrokemian tehtaiden prosessiputkistot

▶  Kryogeeniset putkistot LNG:n ja nestekaasun vastaanottoterminaaleissa

▶  Öljynjalostamoiden uuni- ja kolonniputket

▶  Kaupunkien keskuslämmitysputkiverkot

▶  Saniteettiputket lääke- ja elintarviketeollisuudelle

Tuotanto ja laadunvalvonta

Kaikki tuotteet läpikäyvät kattavan sisäisen testauksen ennen lähettämistä.

Sisäinen testaus sisältää: mitta- ja silmämääräisen tarkastuksen, PMI:n (positiivisen materiaalin tunnistamisen), kovuustestauksen, MT/PT rikkomattoman testauksen (jos mahdollista), jousikuormitustestauksen (kuormitus-siirtymäkäyrillä) ja pinnoitteen paksuuden mittauksen.

Tehdastestausraportit (FTR) ja materiaalitestiraportit (MTR) toimitetaan.

Sisäinen testaus ei ole ILAC:n akkreditoima kolmannen osapuolen testaus. Kolmannen osapuolen todistama testaus tai laboratoriotestaus on saatavilla erillisenä valinnaisena palveluna.

Valinnaiset kolmannen osapuolen tarkastuspalvelut (mainitaan erikseen):

1. Materiaalin testaus: kemiallisen koostumuksen analyysi, vetolujuustestaus, Charpy-iskutestaus matalassa lämpötilassa ja kovuustestaus.

2. Hitsaus NDT: Magnetic Particle Testing (MT), Liquid Penetrant Testing (PT), Ultrasonic Testing (UT) ja Radiographic Testing (RT).

3. Jousikuormituksen suorituskyvyn testaus, mukaan lukien kuormitus-siirtymäkäyrät.

4. Kuumasinkitys/epoksipinnoitteen korroosiosuojatarkastus.

5. Todettu testaus, tehdasvalvonta ja Pre-Shipment Inspection (PSI).

Tuotteiden kuormitustarkkuus, testausstandardimme ja dokumentointijärjestelmämme ovat vertailukelpoisia kansainvälisen LISEGA-putkitukijärjestelmän kanssa. Toisin kuin tavalliset kotimaiset valmistajat, jotka toimittavat vain itse tuotteen, tarjoamme kuorma-siirtymäkäyrän jokaiseen jousiyksikköön; helpotamme myös kolmannen osapuolen SGS-testausta ja todennettuja tarkastuksia ja tuemme PE/CPE-insinöörien dokumenttien tarkastuksia ulkomaisissa projekteissa.

Räätälöintipalvelut

Vakiotuotteiden lisäksi tarjoamme räätälöityjä ratkaisuja asiakkaiden erityistarpeisiin:

▶  Muokattu muotoilu jousiripustimille erityisillä kuormitus- ja siirtymävaatimuksilla

▶  Materiaalin valinta äärimmäisiin työolosuhteisiin, kuten korkeisiin lämpötiloihin, alhaisiin lämpötiloihin ja syövyttäviin ympäristöihin

▶  Räätälöidyt epästandardit liitäntätyypit ja asennusmitat

▶  Tuetaan putkien jännitysanalyysi- ja ripustimen valintapalveluita
