Kokeneena putkitukien valmistajanaTianshuntarjoaaEsieristetty putken liukutukiratkaisuja, jotka on suunniteltu mukautumaan lämpöliikkeeseen ja säilyttämään eristyksen jatkuvuus. Nämä integroidut kokoonpanot auttavat teollisissa projekteissa vähentämään lämpösiltoja, yksinkertaistamaan asennusta ja parantamaan eristettyjen putkijärjestelmien luotettavuutta.
Esieristetyssä putken liukukannattimessa yhdistyvät kantava eristys matalakitkaiseen liukuliitäntään, mikä mahdollistaa putkistojen laajentumisen ja supistumisen lämpösuojasta tinkimättä. Toisin kuin perinteiset tuet, jotka vaativat eristeen leikkaamista ja rekonstruoimista paikan päällä, integroitu rakenne auttaa säilyttämään jatkuvan eristysvaipan ja luotettavamman höyrysulun. Tässä artikkelissa kerrotaan, miten nämä tuet toimivat, mitkä materiaalit sopivat eri käyttölämpötiloihin, kuinka valitaan oikea kokoonpano ja mitä insinöörien tulee ottaa huomioon määritellessään tukea höyrylle, jäähdytetylle vedelle tai kryogeeniselle palvelulle.
1. Mikä on esieristetty putken liukutuki?
2. Kuinka liuku- ja eristysjärjestelmä toimii?
3. Mitkä ovat tärkeimmät suunnitteluedut?
4. Mitkä materiaalit sopivat eri lämpötiloihin?
5. Kuinka valitset oikean putken liukukannattimen?
6. Missä esieristettyjä putkiliukutukia käytetään?
7. Mitä ostajien tulee tarkistaa ennen tilaamista?
9. Kuinka Tianshun voi tukea projektiasi?

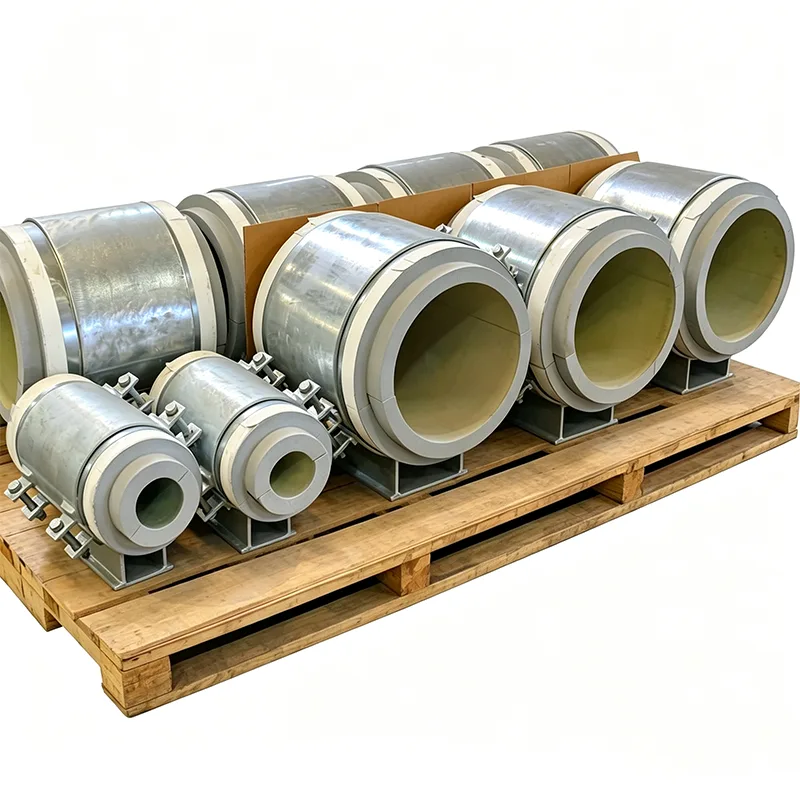

Esieristetty putken liukutuki on suunniteltu komponentti, joka tukee eristettyä putkilinjaa sallien samalla ohjatun liikkeen sen akselia pitkin. Se yhdistää rakenteellisen tuen, kantavan eristelohkon ja liukuvan rajapinnan koordinoiduksi kokoonpanoksi.
Teollisuuden putkistojen mitat muuttuvat käyttölämpötilan noustessa ja laskeessa. Höyrylinjat laajenevat käynnistyksen aikana, jäähdytettyjen vesiputkien lämpöolosuhteet vaihtelevat ympäristöstään ja kryogeeniset putkistot supistuvat merkittävästi käytön aikana. Jos tukijärjestelmä estää vaaditun liikkeen, voi putkiliitoksissa, laitesuuttimissa, ankkureissa ja muissa rakennekohdissa kehittyä liiallisia voimia.
Perinteiset tuet voivat aiheuttaa toisen ongelman: eristys katkeaa usein tukikohdassa. Työmaatyöntekijät saattavat joutua leikkaamaan eristettä metallikengän ympäriltä ja rekonstruoimaan suojakuoren jälkeenpäin. Huono kohdistus, puristettu eristys tai epätäydellinen tiivistys voivat heikentää lämpötehoa.
Esieristetty liukutuki vastaa näihin haasteisiin yhdistämällä lämpöeristyksen ja ohjatun liikkeen yhdessä tehtaalla kootussa yksikössä. Suunnittelun on sovitettava putkilinjan kuormitus, lämpötila, eristysvaatimukset ja odotettu siirtymä.
Kokoonpano on suunniteltu siirtämään putken kuorma tukirakenteeseen pitäen samalla liukumekanismin erillään ensisijaisesta eristystoiminnosta. Jokaisella komponentilla on tietty suunnittelutarkoitus.
Jäykkä eristelohko tukee putken kuormitusta ja rajoittaa lämmönsiirtoa putken ja teräsrakenteen välillä. Sen materiaalin, paksuuden, puristuslujuuden ja geometrian tulee olla mitoituslämpötilan ja kuormitusolosuhteiden mukaisia. Lohko on tarkastettava käyttö-, asennus- ja soveltuvien testikuormien suhteen.
Tyypillisessä kokoonpanossa käytetään kiillotettua ruostumattomasta teräksestä valmistettua liukupintaa, joka on yhdistetty PTFE- tai grafiitilla kyllästetyn liukulevyn kanssa. Tarkka järjestely riippuu suunnittelusta. Liitäntä mahdollistaa aksiaalisen liikkeen ja auttaa samalla hallitsemaan kitkaa ja siitä aiheutuvia tukirakenteeseen siirtyviä voimia.
Tarvittava liukuliike tulee määrittää putkiston jännitysanalyysistä. Suunnittelijoiden on otettava huomioon ennustettu siirtymä, liikesuunta, kitkakerroin, tukireaktiot ja asianmukainen rajoitus projektin olosuhteisiin.
Kylmä- ja kryogeenisissa palveluissa kosteuden hallinta on erityisen tärkeää. Integroitu tiivistelaippa voi muodostaa määritellyn liitoskohdan viereiselle eristysvaipalle ja höyrysululle. Oikea kentän tiivistys auttaa rajoittamaan kosteuden sisäänpääsyä, joka voi muuten heikentää eristyksen suorituskykyä ja lisätä korroosioriskiä.
Liukuliitäntä tarvitsee myös sopivan suojan rakennusjätteiltä, vedeltä ja muilta epäpuhtauksilta. Lopulliset kotelo- ja tiivistystiedot tulee vahvistaa valmistajan hyväksymien piirustusten mukaan.
Eristys- ja liukutoimintojen yhdistäminen voi parantaa asennuksen johdonmukaisuutta ja vähentää yleisiä ongelmia putkien tukipaikoissa.
Nämä edut riippuvat oikeasta suunnittelusta ja asennuksesta. Liukutuki ei voi kompensoida väärää putken jännitysmallia, riittämätöntä eristyslujuutta, riittämätöntä liikettä tai huonosti tiivistä höyrysulkua.
Materiaalin valinta on yksi tärkeimmistä vaiheista esieristetyn putken liukutuen määrittelyssä. Eristyksen on kestettävä käyttölämpötila ja puristuskuorma säilyttäen samalla hyväksyttävä lämpöteho. Liukumateriaalien tulee myös olla yhteensopivia odotetun kuormituksen, liikkeen, ympäristön ja huoltovaatimusten kanssa.
| Sovellus | Mahdollinen eristysmateriaali | Avaimen valinnan huomioiminen |
|---|---|---|
| Jäähdytetty vesi ja suolavesi | Korkean tiheyden PIR | Lämmönjohtavuus, kosteudenkestävyys ja puristuslujuus |
| Matalalämpöiset prosessiputket | PIR tai solulasi | Suunniteltu lämpötila, höyrynhallinta ja kantavuus |
| Kryogeeniset putkistot | Solullinen lasi | Soveltuu erittäin alhaisiin lämpötiloihin ja kosteussuojaan |
| Höyry- ja kuumaprosessilinjat | Kalsiumsilikaatti | Lämpötilaluokitus, mekaaninen lujuus ja lämpöteho |
| Erikoistuneet korkean lämpötilan sovellukset | Perliittipohjainen tai mikrohuokoinen eristys | Projektikohtaiset lämpötilarajat ja puristuskäyttäytyminen |
Kuten Tianshunin esieristetty putkiliukutuki -tuotesivulla on kuvattu, materiaalivaihtoehdot voivat kattaa käyttöolosuhteet, jotka vaihtelevat noin -196 °C:sta +650 °C:seen valitusta eristyksestä ja erityisestä suunnittelusta riippuen. Näitä päätepisteitä ei pidä tulkita yleisiksi luokituksiksi jokaiselle kokoonpanolle.
Insinöörien tulee vahvistaa sallittu käyttölämpötila, puristuslujuus suunnittelulämpötilassa, eristeen paksuus, liukumateriaalien rajat ja kaikkien komponenttien yhteensopivuus ennen lopullisen eritelmän hyväksymistä.
Tuen valitseminen vain putken nimellishalkaisijan perusteella voi johtaa kalliisiin suunnittelutarkistuksiin. Luotettava spesifikaatio ottaa huomioon mekaaniset, lämpö- ja asennusvaatimukset yhdessä.
Tunnista normaali käyttölämpötila, vähimmäis- ja maksimi suunnittelulämpötilat, paineolosuhteet ja asiaankuuluvat käynnistys- tai sammutusskenaariot. Nämä tekijät vaikuttavat eristeen valintaan ja odotettavissa olevaan putkilinjan liikkeeseen.
Ilmoita käyttöputken paino, nesteen paino, eristyksen ja suojakuoren paino, sovellettavat dynaamiset kuormat ja asiaankuuluvat hydrotestikuormitukset. Eristyslohko on tarkastettava suhteessa ohjaavaan kuormitustapaukseen eikä vain normaaliin käyttöpainoon.
Käytä hyväksyttyä putkiston jännitysanalyysiä määrittääksesi odotetun liikkeen tukikohdassa. Vahvista ajosuunta, suunniteltu siirtymä, liukuvan liitännän mitat ja tarvittava välys.
Määritä putken ulkohalkaisija, eristysmateriaali, eristeen paksuus ja höyrysulkuvaatimukset. Tukigeometrian tulee olla linjassa viereisen eristysjärjestelmän kanssa ja välttää rakojen tai haavoittuvien tiivistyssiirtymien muodostumista.
Selvitä, vaatiiko tuki vakioliukukokoonpanoa, sivusuuntaisia ohjauslevyjä tai muita projektikohtaisia rajoituksia. Ohjatut tuet voivat sallia aksiaalisen liikkeen rajoittaen samalla sivuttaissiirtymää, mutta kiinnityspaikat on sovitettava yhteen putkiston yleisen jännitysrakenteen kanssa.
Saadaksesi laajemman yleiskatsauksen tukikokoonpanoista, tutustu Tianshunin teollisuusputkitukien valikoimaan ja koordinoi valittu tuki projektin täydellisen tukiaikataulun kanssa.
Nämä tuet ovat erityisen hyödyllisiä, kun putkilinja tarvitsee sekä lämpösuojausta että ohjattua liikettä. Yleisiä sovelluksia ovat:
Harkitse jäähdytysvesiputkistoa, joka on asennettu kosteaan teollisuusrakennukseen. Jos tavanomainen terästuki katkaisee eristyksen, tuen ympärille voi muodostua kondensaatiota, mikä saattaa edistää korroosiota ja eristyksen heikkenemistä. Oikein valittu esieristetty liukutuki voi vähentää tätä lämpösiltaa ja antaa putken liikkua suunnitellusti.
Todellinen lopputulos riippuu eristysmäärityksistä, tukikuormista, ympäristöolosuhteista, asennuksen laadusta ja koko höyrysulkujärjestelmän jatkuvuudesta.
Projektin hankintatiimeille täydellinen tekninen tiedustelu auttaa valmistajia laatimaan tarkemman tarjouksen ja vähentää spesifikaatioiden puutteiden riskiä.
Valmistele seuraavat tiedot ennen tarjouksen pyytämistä:
Pyydä valmistajaa vahvistamaan suunnitteluoletukset, sallitut kuormat, eristysominaisuudet, liukumatka ja käyttöliittymän yksityiskohdat. Järjestä tarvittaessa kolmannen osapuolen tarkastus tai testaus erikseen määriteltynä projektipalveluna.
Tehdastarkastus ja dokumentointi voivat parantaa jäljitettävyyttä, mutta ostajien tulisi erottaa sisäiset laatutarkastukset ja riippumattoman akkreditoidun kolmannen osapuolen suorittamat testaukset. Tarkastuksen laajuudesta tulee sopia ennen tuotannon aloittamista.
Tavallinen putkikenkä tukee ensisijaisesti putkilinjaa ja saattaa vaatia eristeen leikkaamista ja rakentamista sen ympärille. Esieristetty putken liukutuki yhdistää kantavan eristyslohkon ja liukuvan rajapinnan, mikä auttaa säilyttämään lämpöeristyksen samalla kun se mukautuu määrättyyn liikkeeseen.
Toiminta-alue riippuu eristemateriaalista ja koko kokoonpanosuunnittelusta. Tianshun listaa vaihtoehdot, jotka vaihtelevat noin -196 °C:sta sopiviin kryogeenisiin kokoonpanoihin +650 °C:seen sopivaan korkean lämpötilan eristykseen. Todellinen sallittu alue on vahvistettava valituille materiaaleille, kuormille ja käyttöolosuhteille.
Tarvittava liikerata määritetään putkiston jännitysanalyysillä, ottaen huomioon lämpölaajeneminen tai -supistuminen, tuen sijainti, liikesuunta ja asiaankuuluvat käyttöskenaariot. Liukupinnan on tarjottava riittävä liike ilman mekaanisia rajojaan.
Kyllä. Ohjauslevyt voidaan sisällyttää sopiviin kokoonpanoihin, jotta ne mahdollistavat aksiaalisen liikkeen ja estävät sivuttaissiirtymän. Ohjausjärjestely ja välykset tulee sovittaa yhteen putkiston jännitysanalyysin ja projektin tukisuunnittelun kanssa.
Sovitusta toimituslaajuudesta riippuen dokumentaatio voi sisältää teräsmateriaalitodistukset, eristemateriaalien tiedot, liukukitkatestitiedot, mittatarkastusraportit ja asiaankuuluvat tehtaan tarkastuspöytäkirjat. Vahvista vaaditut standardit, jäljitettävyys ja mahdolliset kolmannen osapuolen testausvaatimukset ostospesifikaatiosta.
Luotettavan esieristetyn putken liukutuen on tasapainotettava rakenteellinen kuormitus, lämmöneristys, liukukyky ja kosteussuoja. Näiden vaatimusten käsitteleminen yhtenä koordinoituna suunnitteluna auttaa vähentämään asennuksen epävarmuutta ja tukee pitkän aikavälin putkiston luotettavuutta.
Tianshun on valmistanut putkistojen tukituotteita Yangzhoun tehtaallaan vuodesta 2012 lähtien ja toimittaa ratkaisuja teollisuusputkistoon, mukaan lukien höyry, jäähdytetty vesi ja kryogeeniset palvelut. Tarkastelemalla putkien mitat, eristysvaatimukset, suunnittelukuormat ja liiketiedot, insinööritiimi voi auttaa löytämään sopivan tukikokoonpanon ja selventämään projektiisi tarvittavia asiakirjoja.
Jos hankit räätälöityjäEsieristetty putken liukutukiKun kyseessä on uusi asennus tai olemassa oleva putkilinjan päivitys, valmistele putken tukiaikataulu, eristystiedot ja jännitysanalyysitiedot ennen tarjouksen pyytämistä. Vieraile Tianshunin tuotesivulla ja tutustu käytettävissä olevaan suunnitteluunota meihin yhteyttäkeskustellaksesi teknisistä vaatimuksistasi, materiaalivaihtoehdoista, tarkastuksen laajuudesta ja projektin toimitustarpeistasi.
