Tianshun, teollisuusputkien komponenttien ja tarvikkeiden valmistajaMetal Palkeiden laajennusliitosratkaisuja, jotka on suunniteltu mukautumaan lämpölaajenemiseen, vaimentamaan putkilinjan liikettä ja tukemaan luotettavaa toimintaa vaativissa teollisuusolosuhteissa. Valitsemalla sopivan palkeen materiaalin, liikekokoonpanon ja paineluokituksen insinöörit voivat vähentää liiallista putkistojen rasitusta, suojata kytkettyjä laitteita ja parantaa teollisuusputkijärjestelmien suorituskykyä pitkällä aikavälillä.
Metallipalkeinen laajennusliitos on joustava putkistokomponentti, joka kompensoi lämpötilan vaihteluista, mekaanisista siirtymistä ja valituista käyttökuormista aiheutuvia mittamuutoksia. Sen aallotetut metalliset palkeet voivat kestää aksiaalista, sivuttaista tai kulmaliikettä mallista riippuen. Yleisiä sovelluksia ovat sähköntuotanto, petrokemian jalostus, kaukolämmitys, vedenkäsittely ja teollinen valmistus. Oikean liitoksen valinta edellyttää käyttöpaineen, lämpötilan, nesteiden yhteensopivuuden, liikevaatimusten, väsymisiän ja asennusolosuhteiden huolellista arviointia. Tässä oppaassa selitetään, kuinka metallipalkkeiden liikuntasaumat toimivat, verrataan yleisiä kokoonpanoja, hahmotellaan materiaalivalintanäkökohtia ja korostetaan laatutarkastuksia, joista teollisten ostajien tulee keskustella pätevän toimittajan, kuten Tianshunin, kanssa.

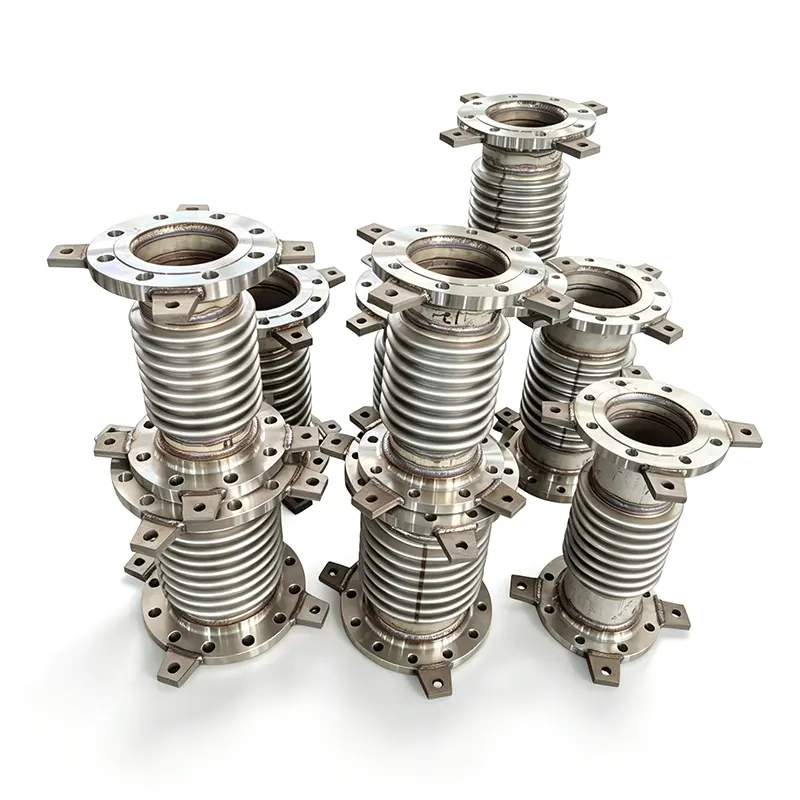

Metallipalkeinen liikuntasauma on joustava liitin, joka asennetaan putkijärjestelmään, jotta se mukautuu liikenteeseen ja säilyttää samalla vaaditun painerajan. Sen pääkomponentti on ohutseinäinen metallipalke, joka on muodostettu sarjalla aallotuksia. Nämä poimutukset mahdollistavat hallitun muodonmuutoksen ilman, että koko putken tarvitsee liikkua vapaasti.
Toisin kuin jäykkä putkiliitos, joka siirtää lämpösiirtymän ympäröiviin komponentteihin, oikein suunniteltu liikuntasauma tarjoaa määrätyn paikan liikkeelle. Tämä auttaa hallitsemaan putkiankkureihin, tukiin, pumppuihin, venttiileihin ja lämmönvaihtimiin siirtyviä kuormia.
Tyypillinen kokoonpano voi sisältää:
Sopiva rakenne riippuu putkiston sijoittelusta, käyttöympäristöstä ja teknisistä laskelmista. Katso tuotetiedot Tianshun Metal Bellows Expansion Joint -tuotesivulta.
Teollisuusputkistot laajenevat lämpötilan noustessa ja supistuvat jäähtyessään. Laitteen tärinä, asennustoleranssit ja rakenteelliset siirtymät voivat aiheuttaa lisäliikettä. Jos näitä muutoksia ei soviteta kunnolla, ne voivat lisätä putkistoon ja liitettyihin laitteisiin kohdistuvaa rasitusta.
Aallotettu palke muuttaa muotoaan elastisesti suunnitelluissa liikerajoissaan ja vaimentaa tietyn osan siirtymästä. Liitoksen konfiguraatiosta riippuen liikettä voi tapahtua yhteen suuntaan tai suuntien yhdistelmän kautta.
Painetyöntövoima on toinen tärkeä näkökohta. Paljeen teholliseen alueeseen vaikuttava sisäinen paine voi synnyttää voiman, jota järjestelmän suunnittelun on hillittävä tai tasapainotettava. Sovelluksesta riippuen voidaan tarvita ankkureita, ohjaimia, raidetangoja ja painetasapainotettuja kokoonpanoja.
Tästä syystä metallipalkeinen liikuntasauma tulisi valita osaksi putkiston yleistä joustavuus- ja jännitysanalyysiä sen sijaan, että sitä tulisi käsitellä erillisenä lisävarusteena.
Metalliset paljeliitokset mahdollistavat lasketun lämpösiirtymän kuuma- ja kylmäputkijärjestelmissä. Tämä voi auttaa vähentämään hillitystä laajenemisesta ja kutistumisesta aiheutuvaa liiallista kuormitusta, mikäli liitos on oikein mitoitettu ja asennettu.
Hallitsemattomat putkien kuormat voivat vaikuttaa pumpun suuttimiin, venttiililiitäntöihin, turbiinien liitäntöihin ja lämmönvaihtimen liitäntöihin. Oikein suunniteltu laajennusliitos voi auttaa hallitsemaan näitä kuormia sallimalla määritellyn liikkeen putkiston sisällä.
Ruostumaton teräs ja valikoidut runsasseostetut palkemateriaalit voidaan määrittää erilaisille paine-, lämpötila- ja prosessiväliaineyhdistelmille. Sopiva materiaaliluokka on vahvistettava todellista kemiallista altistumista ja käyttöolosuhteita vastaan.
Aksiaaliset, yleismaailmalliset, saranoidut, gimbaalit ja painetasapainotetut mallit tarjoavat erilaisia tapoja mukautua liikkeisiin. Tämän ansiosta insinöörit voivat sovittaa liitoskokoonpanon putkien sijoitteluun sen sijaan, että luottaisivat yhteen malliin jokaista sovellusta varten.
Nämä edut riippuvat oikeasta suunnittelusta, materiaalien yhteensopivuudesta, sopivista tuista ja valmistajan asennusvaatimusten noudattamisesta. Liikuntasauma ei voi kompensoida riittämätöntä putken tukea tai väärin suunniteltua ankkurijärjestelmää.
Erilaiset liikuntasaumojen konfiguraatiot palvelevat erilaisia liike- ja paine-työntövaatimuksia. Näiden erojen ymmärtäminen auttaa ostajia määrittämään sopivan tuotteen.
| Niveltyyppi | Ensisijainen liikkumiskyky | Tyypillinen suunnittelun huomio |
|---|---|---|
| Aksiaalinen laajennusliitos | Aksiaalinen puristus ja pidennys | Vaatii sopivat ankkurit ja ohjaimet putkiston ohjaamiseen. |
| Yleislaajennusliitos | Pääasiassa sivuttaisliike, kulmakyky mallista riippuen | Kaksi keskikelalla yhdistettyä palketta tarjoavat suuremman liikkeen joustavuuden. |
| Saranoitu laajennusliitos | Kulmaliike määrätyssä tasossa | Saranalaitteisto ohjaa liikettä ja auttaa hillitsemään painetta. |
| Gimbalin laajennusliitos | Kulmaliike useissa tasoissa | Gimbaalilaitteisto ohjaa pyörimistä samalla kun hallitsee paineen työntövoimaa. |
| Painetasapainotettu liikuntasauma | Liike sen erityiskokoonpanon mukaan | Suunniteltu tasapainottamaan paineen työntövoimaa, kun perinteinen rajoitin ei sovellu. |
| Ulkoisesti paineistettu liikuntasauma | Aksiaalinen liike mallista riippuen | Voi sopia sovelluksiin, jotka vaativat huomattavaa aksiaalista puristuskapasiteettia. |
Kunkin kokoonpanon liikekapasiteetti riippuu sen geometriasta, palkeen rakenteesta, paineesta, lämpötilasta ja väsymisvaatimuksista. Insinöörien tulee vahvistaa sallitut yhdistetyt liikkeet sen sijaan, että lisättäisiin yksittäisiä liikearvoja ilman varmennusta.
Materiaalivalinta vaikuttaa korroosionkestävyyteen, lämpötilakestävyyteen, joustavuuteen ja väsymiskykyyn. Oikeassa määrittelyssä on otettava huomioon prosessiväliaine sekä käytön aikana koettavat mekaaniset olosuhteet.
Tianshunin julkaisemissa tuotetiedoissa luetellaan seuraavat tyypilliset vaihtoehdot. Nämä ovat viitearvoja, eikä niitä pidä tulkita samanaikaisiksi arvoiksi jokaiselle mallille.
| Parametri | Julkaistu Typical Range tai Option | Mitä ostajien tulee vahvistaa |
|---|---|---|
| Nimellinen halkaisija | DN50–DN3000; suurempia tai ei-standardikokoja voidaan harkita | Todellinen liitoskoko, kasvotusten pituus ja piirustusvaatimukset |
| Suunnittelupaine | PN10, PN16, PN25, PN40 | Paineluokitus määritellyssä käyttölämpötilassa |
| Suunnittelulämpötila | -196°C - +800°C | Sallittu lämpötila valitulle materiaalille ja rakenteelle |
| Paljeen materiaali | SS304, SS316L, Inconel 625 ja muut vaihtoehdot | Korroosion yhteensopivuus ja materiaalisertifiointi |
| Liitännät | Laipalliset tai hitsatut päät | Sovellettava laippastandardi, mitat ja hitsausvaatimukset |
| Väsymys elämä | 1 000, 3 000 tai 5 000 sykliä tietyille malleille | Laskettu syklin käyttöikä todellisissa liike- ja paineolosuhteissa |
Todellinen sallittu paine, lämpötila ja liike on tarkistettava valitulle liitokselle. Nämä parametrit ovat toisistaan riippuvaisia, eikä yhden kategorian vaativin arvo päde automaattisesti, kun muut käyttöolosuhteet muuttuvat.
Metallipalkeita käytetään kaikilla aloilla, joilla putkien hallittu liike ja luotettava suojaus ovat tärkeitä.
Jokaisessa sovelluksessa insinöörien tulee arvioida nesteen koostumus, suunnittelupaine, käyttölämpötila, käynnistys- ja sammutusjaksot, tärinä ja mahdolliset ohimenevät kuormat. Nämä tiedot määrittävät, onko metallipaljeliitos sopiva ja mikä kokoonpano tulisi määrittää.
Luotettava valintaprosessi alkaa tarkasta käyttötiedosta. Liitoksen valitseminen vain putken nimellishalkaisijan perusteella voi johtaa riittämättömään liikekapasiteettiin tai sopimattomaan paineluokkaan.
Tianshun tarjoaa vakio- ja räätälöityjä metallipalkkeiden laajennusliitosvaihtoehtoja. Ei-standardijärjestelmissä putkipiirustusten ja käyttötietojen jakaminen auttaa suunnittelutiimiä arvioimaan tarvittavat kokoonpanot ja tekniset tiedot.
Jopa oikein suunniteltu liikuntasauma voi vioittua ennenaikaisesti, jos se asennetaan väärin tai joutuu liikkumaan määritettyjen rajojen ulkopuolella. Asennuksen ja huollon tulee siksi noudattaa hyväksyttyjä piirustuksia ja valmistajan ohjeita.
Tarkista huollon aikana näkyviä muodonmuutoksia, korroosiota, vuotoja, epätavallista tärinää ja suojaosien vaurioita. Tarkista kaikki käyttöolosuhteiden muutokset, jotka voivat vaikuttaa väsymisikään tai liikkumiskykyyn. Tarkastusvälien tulee perustua palvelun vakavuusasteeseen, laitteiden kriittisyyteen ja sovellettavaan huoltoohjelmaan.
Korkeapaineisten, korkean lämpötilan tai vaarallisia väliaineita sisältävien järjestelmien tarkastukset ja korjaukset on suoritettava pätevän henkilöstön asianmukaisten turvallisuusmenettelyjen mukaisesti. Vaurioitunutta palketta ei saa ottaa takaisin käyttöön ilman asianmukaista teknistä arviointia.
Sen päätarkoitus on mukauttaa tiettyyn lämpölaajenemisen, supistumisen tai muun siirtymän aiheuttamaa putkiston liikettä ja auttaa samalla hallitsemaan putkijärjestelmän kautta siirtyviä kuormia.
Aksiaalinen laajennusliitos mahdollistaa ensisijaisesti puristuksen ja venymisen putken keskiviivaa pitkin. Yleislaajennusliitoksessa käytetään kahta keskikelalla erotettua palke-elementtiä, jotta ne mahdollistavat suuremman sivuttaisliikkeen ja lisäkulmakyvyn sen suunnittelusta riippuen.
Ei ole olemassa yhtä parasta materiaalia jokaiseen käyttötarkoitukseen. SS304, SS316L, SS321, Inconel 625 ja muut seokset voivat olla sopivia eri olosuhteissa. Valinnan tulee perustua nesteiden yhteensopivuuteen, lämpötilaan, paineeseen, väsymisvaatimuksiin ja valmistajan tekniseen arviointiin.
Käyttöikä riippuu liikejaksojen lukumäärästä ja suuruudesta, paineesta, lämpötilasta, korroosiosta, tärinästä, asennuksen laadusta ja huollosta. Pyydä väsymisaikalaskelma määritellylle toiminta-alueelle sen sijaan, että luottaisi yleiseen käyttöikään.
Ei. Liikuntaliitokset eivät yleensä korvaa sopivien putkitukien, ankkurien ja ohjainten tarvetta. Nämä komponentit ohjaavat putken painoa, suuntausta ja liikettä niin, että liitos toimii suunnittelurajoissaan.
Tianshunin tuotetiedoissa kuvataan vakio- ja räätälöityjä malleja, mukaan lukien ei-standardimitat ja erilaiset materiaalivaihtoehdot. Ostajien tulee toimittaa piirustukset, käyttöolosuhteet, liikevaatimukset ja liitäntätiedot varmistaakseen toteutettavuuden ja saadakseen suunnittelukohtaisen tarjouksen.
Metallipalkeinen laajennusliitos on tärkeä komponentti teollisuusputkistojärjestelmissä, joiden on mukauduttava lämpöliikkeeseen, hallittava siirtymää ja suojattava liitettyjä laitteita liialliselta mekaaniselta kuormitukselta. Luotettava suorituskyky riippuu oikean palkeen materiaalin valinnasta, liikekokoonpanosta, paineluokituksesta ja väsymisiästä samalla kun varmistetaan oikea asennus ja tukirakenne. Tianshun tarjoaa vakio- ja räätälöityjä ratkaisuja erilaisiin teollisuuden putkistovaatimuksiin, ja materiaalien jäljitettävyys ja tarkastusvaihtoehdot on kuvattu sen tuotetiedoissa. Löydät projektiisi sopivan kokoonpanon tutustumalla Tianshunin metallipalkeiden laajennusliitoksen teknisiin tietoihin jaota meihin yhteyttäkäyttöparametreidesi, teknisten piirustusten ja ostovaatimustesi kanssa keskustellaksesi materiaalin valinnasta, räätälöidystä suunnittelusta ja putkistojärjestelmääsi räätälöidystä ratkaisusta.
