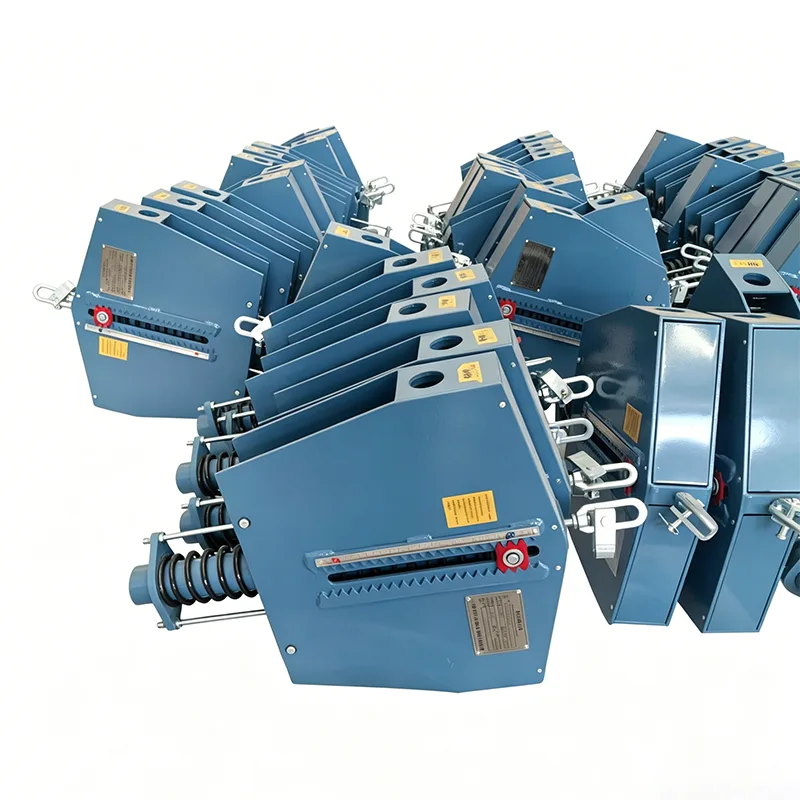

Jatkuva kevättuki putkilinjalle

Jatkuva jousituki putkille

Teollisuuden putkistojärjestelmien käytön aikana väärä tukiratkaisujen valinta johtaa usein useisiin ongelmiin:

▶  Liiallinen putkilinjan jännitys: Kun korkean lämpötilan putkistoon kohdistuu lämpösiirtymä, tukivoiman muutokset aiheuttavat hitsin halkeamia ja liitosvuotoja

▶  Laitteiston käyttöliittymävaurio: putkilinjojen lämpölaajenemistyöntö siirtyy herkkiin laitteisiin, kuten pumppuihin ja kompressoreihin, mikä johtaa laitteiden siirtymiseen tai tiivisteen rikkoutumiseen.

▶  Tuen ja ripustimen jumiutumishäiriö: Virheellinen asennus ja käyttöönotto estävät jousia toimimasta normaalisti, mikä aiheuttaa putkilinjan painumista ja muodonmuutoksia

▶  Korkeat käyttö- ja ylläpitokustannukset: Toistuva huolto ja vaihto vaikuttavat tuotannon jatkuvuuteen

Näiden yleisten alan ongelmien ratkaisemiseksi tarjoamme kypsän ratkaisun, joka on vahvistettu 14 vuoden suunnittelukäytännöllä – Jatkuva kevättuki putkilinjalle.

Kuorma-siirtymäkäyrä, joka saadaan vakiojousituen/ripustimen tyyppitestistä. Vaaka-akseli tarkoittaa siirtymää, kun taas pystyakseli edustaa kuormaa. Käyrä pysyy suunnilleen vaakasuorassa koko työmatkan ajan, mikä osoittaa, että tukivoima pysyy olennaisesti vakiona putkiston taipuessa lämpölaajenemisen ja -kutistumisen vuoksi.

Tämä tyyppitesti varmistaa vakiojousiyksiköiden kuormituksen pysyvyyden, täyden liikkeen vakauden ja toimintavarmuuden. Kaikille tuotantoyksiköille suoritetaan kuormituskalibrointi ennen toimitusta, ja kuorman poikkeama säädetään ±6 %:n sisällä standardien ANSI/MSS-SP-58-2018 ja NB/T47038-2013 mukaisesti.

Nämä tuotteet soveltuvat teollisuusputkijärjestelmiin, joissa on suuri lämpösiirtymä, mukaan lukien päähöyryputket ja muut korkean lämpötilan ja korkeapaineiset putkistot.

Tuotteen tekniset tiedot

Vakiojousiripustimen tekninen taulukko	Esimerkki
Malli/sarja	PH, LH, CA, CS, TH
Kantavuus (käyttö)	0,1 kN - 500 kN
Total Travel	50mm, 100mm, 200mm, 400mm
Varsinainen matka	Jopa 600 mm
Kuorman poikkeama (toleranssi)	± 5 % (vakio) / ± 3 % (korkea prec.)
Asennusasento	Vaaka / Pysty
Asumisen viimeistely	Kuumasinkitty / Epoksi
Käyttölämpötila	-20°C - +80°C (ympäristössä)
Jousikelan materiaali	60Si2Mn / 50CrVA
Kuorman säätöalue	±10 % (kenttäsäätö)

Tuotteen sijoittelu ja ydinarvo

Constant Spring Support for Pipeline on pohjatyyppinen vakiovoimatukilaite, joka on erityisesti suunniteltu putkilinjojen pohjatukea varten, ja se soveltuu työolosuhteisiin, joissa putkilinjan yläpuolella ei ole nostotilaa ja tarvitaan tukea perustasta tai alustasta ylöspäin.

Ripustintyypeistä poiketen vakiovoimainen jousituki asetetaan suoraan teräspalkkiin, betoniperustuksiin tai tukiteräsrakenteisiin ja liitetään putkilinjan pohjaan alustan kautta. Koko putkilinjan pystysuuntaisen lämpösiirtymäprosessin ajan se tuottaa aina vakaan tukivoiman kuorman muutosnopeuden ollessa ±5 %, mikä eliminoi periaatteessa lämpösiirtymän aiheuttaman lisärasituksen.

Perustamisestaan ​​vuonna 2012 lähtien Yangzhou Tianshun Pipeline Technology on tarjonnut kymmeniä tuhansia putkistojen tukituotteita voima- ja petrokemian projekteihin yli 40 maassa ympäri maailmaa, ja se on kerännyt runsaasti kokemusta paikan päällä suoritettavista sovelluksista.

Valintaopas: Milloin jatkuva voimatuki kannattaa valita

Toimialastandardin NB/T 47038—2019 vakiovoimaiset jousituet ja ripustimet, yhdistettynä insinöörityökokemukseen, mukaan valintakriteerit ovat seuraavat:

Tuomioehto	Suositeltu ratkaisu
Putkilinjan pystysuora lämpösiirtymä ＞ 12mm	Aseta etusijalle vakiovoimaiset jousituet ja ripustimet
Putkilinjan pystysuora lämpösiirtymä ≤ 12 mm	Vaihtuvavoimaiset jousituet ja ripustimet ovat valinnaisia
Kuorman muutosnopeuden vaatimus ≤ 6 %	Vakiovoimaiset jousituet ja ripustimet on valittava
Yhdistetty herkkiin laitteisiin (höyryturbiinit, pumput, kompressorit)	Vakiovoimaiset jousituet ja ripustimet on valittava
Ei nostotilaa putkilinjan yläpuolella	Valitse jatkuva jousituki putkilinjalle (perustyyppinen tuki)
Teräsrakennepalkit putkilinjan yläpuolella	Vakiovoimaiset jousiripustimet ovat valinnaisia

Valintaa varten tarvittavat parametrit (tarkasta vastaavuutta):

▶  Putkilinjan työkuorma (mukaan lukien putkilinjan, väliaineen ja eristekerroksen paino)

▶ Putkilinjan pystysuora lämpösiirtymä kylmästä kuumaan tilaan

▶  Työympäristön lämpötila-alue

▶  Asennuspaikan rajoitukset paikan päällä

▶  Suoritusstandardivaatimukset (kansallinen standardi / kemiallinen standardi / tehostandardi)

Tuotteen tekniset tiedot

Parametriluokka	Tekniset indikaattorit	Huomautuksia
Kuormitusalue	0.5kN ~ 800kN	Erittäin suuren kuorman tekniset tiedot muokattavissa
Siirtymäalue	50mm ~ 400mm	20 %:n siirtymämarginaali suositellaan
Kuorman pysyvyys	≤±5 %	Ylittää kansallisen standardin vaatimuksen ≤6 %
Työlämpötila	-20 ℃ ~ 450 ℃	Muokattavissa erityisiin työolosuhteisiin
Kuorman säätöalue	±10 %	Paikan päällä hienosäätö mahdollista
Asennustyyppi	Perustyyppinen tuki	Pohjajuuren asennus
Toteutusstandardit	NB/T 47038, HG/T 20644, GB/T 17116	Pystyy noudattamaan asiakkaan määrittelemiä standardeja
Kevät materiaali	60Si2MnA jousiterästä	Tyhjiölämpökäsittelyprosessi
Kuoren materiaali	Q345B rakenneteräs	Integroitu hitsausmuovaus

Erilaisten tukiratkaisujen suorituskyvyn vertailu

Vertailukohde	Jatkuva Force Spring -tuki	Muuttuvan voiman jousituki	Jäykkä kiinteä tuki
Kuorman muutosnopeus	≤±5 %	15 % ~ 25 %	100 % (ei siirtymäkompensaatiota)
Sovellettava siirtymä	＞12mm, max 500mm	≤50 mm	0 (ei siirtymää)
Vaikutus putkilinjan jännitykseen	Lähes ilman ylimääräistä stressiä	Tietty lisästressi	Kova stressin keskittyminen
Laitteiston suojaus	Paras, pienin työntövoima	Keskimäärin	Huono, työntövoima välittyy suoraan
Rakenteellinen monimutkaisuus	Suhteellisen korkea	Yksinkertainen	Yksinkertaisin
Hankintakustannukset	Suhteellisen korkea	Keskikokoinen	Alin
Koko elinkaaren hinta	Alin (huoltovapaa, pitkä käyttöikä)	Keskikokoinen	Korkein (usein huollettu)
Suositellut skenaariot	Korkean lämpötilan ja korkean paineen pitkän matkan putkistot, herkät laiteliitännät	Halkaisijaltaan keskikokoiset ja pienet putkistot yleisessä lämpötilassa	Lyhyet putket ilman lämpösiirtymää

Vaikka Constant Spring Support for Pipeline -tuotteen alkuperäiset hankintakustannukset ovat suhteellisen korkeat, yli 10 vuoden koko elinkaaren näkökulmasta sen kokonaiskustannukset ovat muita ratkaisuja parempia sen huoltovapaan ominaisuuden, korkean luotettavuuden ja alhaisen vikatiheyden ansiosta.

Tuotanto ja laadunvalvonta

Jokaiselle tuotteelle suoritetaan kattava sisäinen testaus ennen toimitusta

Ennen toimitusta jokainen tuote käy läpi täydellisen sisäisen testausprosessin. Tämä prosessi sisältää mitta- ja visuaalisen tarkastuksen, PMI:n (Positive Material Identification), kovuustestauksen, MT/PT rikkomattoman testin tarvittaessa, jousikuormitustestauksen kuormitus-siirtymäkäyrillä ja pinnoitteen paksuuden mittauksen. Factory Test Reports (FTR) ja Material Test Reports (MTR) toimitetaan.

Selvennys kolmannen osapuolen akkreditoinnista

Talon sisäinen testaus ei ole sama asia kuin ILAC:n akkreditoima kolmannen osapuolen testaus. Jos vaaditaan kolmannen osapuolen todistamaa testausta tai laboratoriotestausta, se voidaan tarjota erillisenä valinnaisena palveluna.

Valinnaiset kolmannen osapuolen tarkastuspalvelut (lainataan erikseen)

1. Materiaalin testaus

Tämä palvelu kattaa kemiallisen koostumuksen analyysin, vetolujuustestauksen, Charpy-iskutestauksen matalassa lämpötilassa ja kovuustestauksen.

2. Hitsaa NDT

Käytettävissä olevia menetelmiä ovat magneettisten hiukkasten testaus (MT), nesteen tunkeutumistestaus (PT), ultraäänitestaus (UT) ja radiografinen testaus (RT).

3. Jousikuormituksen suorituskyvyn testaus

Kuorma-siirtymäkäyrät ovat mukana.

4. Kuumasinkitys / epoksipinnoitteen korroosiosuojatarkastus

5. Todistettu testaus, tehdasvalvonta ja kuljetusta edeltävä tarkastus (PSI)

Erottuvat etumme

Vertailuarvo kansainväliseen LISEGA-putkitukijärjestelmään

Tuotteiden kuormitustarkkuus, testausstandardimme ja dokumentointijärjestelmämme ovat vertailukelpoisia kansainvälisen LISEGA-putkitukijärjestelmän kanssa.

Enemmän kuin tavallinen kotimainen toimittaja

Toisin kuin tavalliset kotimaiset valmistajat, jotka toimittavat vain itse tuotteen, toimitamme kuormitus-siirtymäkäyrän jokaiseen jousiyksikköön. Autamme myös järjestämään kolmannen osapuolen SGS-testauksia ja todennettuja tarkastuksia, ja tuemme PE/CPE-insinöörien dokumenttien tarkastuksia ulkomaisissa projekteissa.

Yleisiä ongelmia ja ratkaisuja

Ongelma paikan päällä	Mahdollinen syy	Ratkaisu
Epänormaalia ääntä tuesta putkilinjan siirtymisen aikana	Rullan ja ohjauskiskon välinen kitka	Levitä rasvaa säännöllisesti
Todellinen siirtymä on ristiriidassa suunnittelun kanssa	Putkilinjan jännityslaskelman poikkeama	Paikan päällä tapahtuvaa kuormitusta voidaan hienosäätää ±10 %:n alueella
Liiallinen jousen puristus	Virheellinen valinta tai ylikuormitus	Laske kuorma uudelleen ja vaihda vastaava malli
Tukipohjan muodonmuutos	Riittämätön juurtumislujuus	Vahvista perustaa tai lisää tukialuetta
Vakava korroosio	Voimakas ympäristösyövyttävyys	Valitse ruostumaton teräsmateriaali tai lisää korroosionestopinnoite

Palveluprosessimme

1. Tekninen konsultointi: Ammattimainen myyntitiimi tarjoaa valintaehdotuksia putkilinjasi parametrien perusteella

2. Järjestelmän vahvistus: Anna tuotetiedot ja tarjoukset, vahvista tekniset vaatimukset ja toimitusaika

3. Tuotanto ja valmistus: Tuota tilausten mukaan, tuotannon edistymisestä on palautetta prosessin aikana

4. Tehdastarkastus: Täydellinen tarkastus testiraporttien ja pätevyystodistusten liitteenä

5. Logistiikka ja toimitus: 7-15 päivän toimitus perinteisille malleille, räätälöidyt tuotteet toimitetaan sovitun jakson mukaisesti

6. Myynnin jälkeinen tuki: anna asennusohjeita, vastaa tuotteen laatuongelmiin 24 tunnin sisällä

Yangzhou Tianshun Pipeline Technology noudattaa aina liiketoimintafilosofiaa "vakaa laatu, ammattitaitoinen palvelu". Tuotteemme ovat toimineet vakaasti suunnitteluprojekteissa yli 40 maassa, mukaan lukien Yhdysvallat, Iso-Britannia, Brasilia, Singapore ja Etelä-Afrikka. Jatkuvan jousituen valitseminen putkilinjalle tarkoittaa luotettavan putkilinjan tukiratkaisun valitsemista, jonka maailmanlaajuiset suunnittelukäytännöt ovat vahvistaneet.
