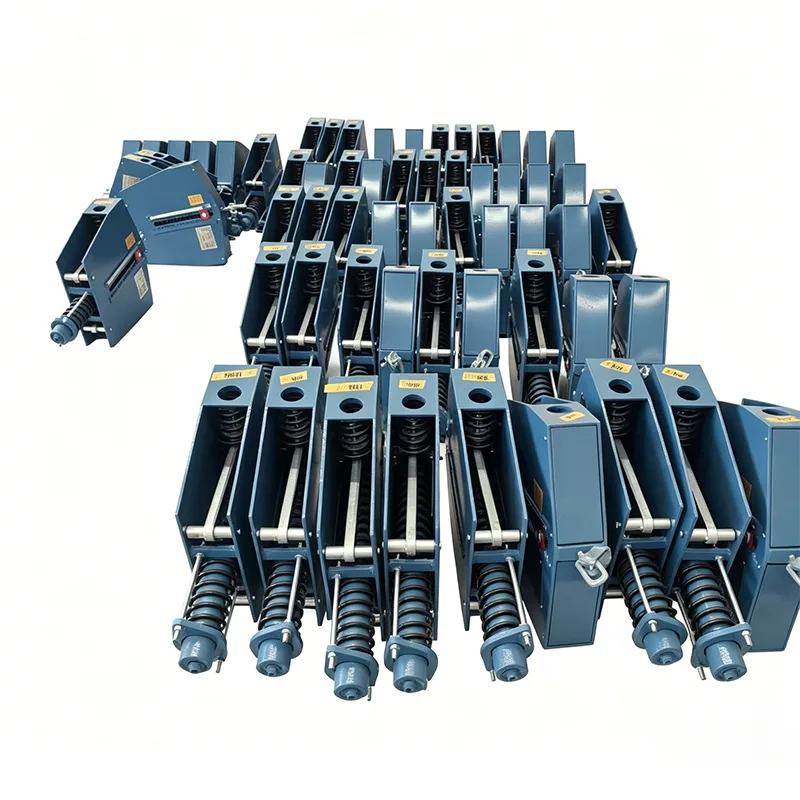

Vuonna 2012 perustetulla Yangzhou Tianshun Pipeline Technology Co., Ltd.:llä on 14 vuoden syvä asiantuntemus voimateollisuuden putkistojen tukiratkaisuista, joiden tuotteet palvelevat kymmeniä kotimaisia voimalaitosprojekteja. Thermal Power Plant Constant Spring Support on erikoistuote, joka on kehitetty tiukasti energiateollisuuden DL/T-sarjan standardien mukaisesti. Se on erityisesti optimoitu lämpövoimaloiden korkean lämpötilan, korkean paineen ja pitkäjaksoisen jatkuvan toiminnan ominaisuuksiin, ja se on ydinvoimaloiden neljän suuren putkistojärjestelmän tukikomponentti.
Tavallisiin teollisuusputkistoihin verrattuna lämpövoimalaitosten putkistojärjestelmät toimivat paljon ankarammissa olosuhteissa:
▶ Korkea lämpötila ja paine: Päähöyryputket 540 ℃ ~ 620 ℃, paine 16 MPa ~ 35 MPa
▶ Suuri lämpösiirtymä: Päähöyryputkien pystysuuntainen siirtymä voi olla 300–500 mm
▶ Raskaat kuormat: suurihalkaisijaiset paksuseinäiset putkistot, yhden nostopisteen kuorma 50-300 tonnia
▶ Korkeat jatkuvan toiminnan vaatimukset: yksikön vuotuiset käyttötunnit ≥ 7500 tuntia, valtavat sammutushäviöt
▶ Herkkä laitteiden työntövoimalle: Erittäin tiukat vaatimukset putkilinjan työntövoimalle höyryturbiinin tulo- ja ulostuloissa
▶ Korkea turvallisuustaso: luokiteltu paineputkiksi, jolla on merkittäviä turvallisuusvastuita
Tavalliset vakiojousiripustimet eivät täysin täytä näitä vaatimuksia, joten lämpövoimalaitoksen jatkuva jousituki on välttämätöntä.
| Vakiojousiripustimen tekninen taulukko | Esimerkki |
| Malli/sarja | PH, LH, CA, CS, TH |
| Kantavuus (käyttö) | 0,1 kN - 500 kN |
| Matkailu yhteensä | 50mm, 100mm, 200mm, 400mm |
| Varsinainen matka | Jopa 600 mm |
| Kuorman poikkeama (toleranssi) | ± 5 % (vakio) / ± 3 % (korkea prec.) |
| Asennusasento | Vaaka / Pysty |
| Asumisen viimeistely | Kuumasinkitty / Epoksi |
| Käyttölämpötila | -20°C - +80°C (ympäristössä) |
| Jousikelan materiaali | 60Si2Mn / 50CrVA |
| Kuorman säätöalue | ±10 % (kenttäsäätö) |
Lämpövoimalaitosten ripustimien ja tukien on täytettävä seuraavat sähköalan standardit:
|
Vakionumero |
Vakionimi |
Perusvaatimukset |
|
DL/T 616 |
Lämpövoimaloiden höyry-vesiputkien ja tukien huolto- ja säätöopas |
Käyttöhuolto-, säätö- ja tarkastusvaatimukset |
|
DL/T 1113 |
Lämpövoimaloiden putkitukien ja ripustimien hyväksymiskoodi |
Tehdashyväksynnän ja asennuksen hyväksymisstandardit |
|
DL/T 5054 |
Lämpövoimaloiden höyry-vesiputkien suunnittelun tekninen ohje |
Suunnittelun valinta ja kuormituslaskenta |
|
GB/T 17116 |
Putkilinjan tuet ja ripustimet Osa 1: Tekniset tiedot |
Yleiset tekniset vaatimukset |
Thermal Power Plant Constant Spring Support täyttää täysin kaikki yllä olevat standardivaatimukset, ja tehtaan toimitusasiakirjoja voidaan käyttää suoraan voimalaitoksen laadunvalvontaan ja hyväksyntään.
|
Voimalaitosjärjestelmä |
Putkilinjan nimi |
Suositeltu tuotetyyppi |
Tyypilliset parametrit |
|
Kattilajärjestelmä |
Päähöyryputki |
Lämpövoimalaitoksen jatkuva jousituki |
100 ~ 300 tonnia, 200 ~ 400 mm siirtymä |
|
Kattilajärjestelmä |
Kuumenna höyryputki uudelleen |
Jatkuva jousiripustin/tuki |
80 ~ 200 tonnia, 250 ~ 450 mm siirtymä |
|
Syöttövesijärjestelmä |
Korkeapaineinen syöttövesiputki |
Vakio + muuttuva voima -yhdistelmä |
30 ~ 100 tonnia, 100 ~ 250 mm siirtymä |
|
Höyryturbiinijärjestelmä |
Turbiinin tulo-/poistoputket |
Korkean tarkkuuden jatkuva jousituki |
50-150 tonnia, pysyvyys ≤±4 % |
|
Ilma-, savukaasu- ja hiilijärjestelmä |
Kuumailmakanavat, savukaasukanavat |
Muuttuvan voiman jousituki |
10 ~ 50 tonnia, 50 ~ 150 mm siirtymä |
|
Extraction Steam System |
Höyrynpoistoputkistot kaikissa vaiheissa |
Muuttuva voima + vakiovoima |
5 ~ 50 tonnia, 50 ~ 200 mm siirtymä |
|
Viemäröintijärjestelmä |
Viemäröinti- ja tyhjennysputket |
Muuttuvan voiman jousi |
1 ~ 20 tonnia, 30 ~ 100 mm siirtymä |
|
Kemiallinen vesijärjestelmä |
Lisävesi, kondensaatti |
Jäykkä tuki + muuttuva voima |
Pieni kuorma, pieni siirtymä |
Jouset käyttävät 60Si2CrVA korkean lämpötilan kestävää jousiterästä, mikä vähentää jännityksen rentoutumisnopeutta 50 % 400 ℃:ssa
Korkean lämpötilan osissa käytetään 12Cr1MoV lämmönkestävää terästä korkean lämpötilan virumisen välttämiseksi
Varustettu lämpöeristetyillä putkikengillä estämään lämmön siirtyminen putkistosta jousiin
Jousen käyttölämpötila säädetty alle 120 ℃ takaamaan pitkän aikavälin suorituskyvyn vakauden
Vakio parani arvoon ≤±4 %, mikä minimoi höyryturbiinien työntövoiman
Kalibroitu sekä kylmiin että kuumiin työolosuhteisiin ennen toimitusta
Siirtymän osoitus 1 mm:n tarkkuudella helpottaa toiminnan valvontaa
Käytettävissä olevat kuormitus-siirtymäkäyrät tukevat putkilinjan jännitysanalyysiä
Nokan pinta korkeataajuisella sammutuksella + hiiletyskäsittely, 5x pidempi käyttöikä
Tappiakselit itsevoitelevilla holkeilla, huoltovapaa rakenne
Kaikissa pulteissa on löystymisen esto, ei löystymistä tärinän vaikutuksesta
C4-tason korroosionestoluokitus, sopii ulkokäyttöön voimalaitosympäristöihin
Tarkasti kalibroitu suunnittelulaitoksen kuormien mukaan ennen toimitusta, asennus suoraan paikan päällä
Varustettu erityisellä lukituksen avaustyökalulla, lukituksen avaaminen yhdellä napsautuksella asennuksen jälkeen
Ulkoinen kuormansäätömekanismi, joka mahdollistaa online-hienosäädön käytön aikana
Selkeät siirtymämerkinnät voimalaitoksen tarkastushenkilöstön on helppo havaita
Mekaaniset ylä- ja alarajat estämään liiallisia vaurioita
Ripustintangon turvallisuuskerroin ≥ 5 kertaa, mikä eliminoi murtumisvaaran
Jousimurtuman suojalaite, joka varmistaa turvallisen tuen äärimmäisissä olosuhteissa
Ylikuormitusvaroitusmerkinnät, jotka kehottavat käyttäjiä ryhtymään oikea-aikaiseen käsittelyyn
Yleiset ongelmat ja ehkäisevät toimenpiteet
|
Toimintaongelma |
Syyanalyysi |
Ennaltaehkäisevät toimenpiteet |
|
Jousilukkoa ei ole vapautettu |
Unohtuu irrottaa lukituspultit asennuksen jälkeen |
On sisällytettävä asennuksen hyväksynnän tarkistuslistaan |
|
Siirtymätukos |
Mekanismi ruostuu, voitelun puute |
Tappiakselien vuositarkastus ja voitelu |
|
Suuri kuormituspoikkeama |
Todellinen putkilinjan paino on ristiriidassa suunnittelun kanssa |
Tarkista ja säädä uudelleen 1 kuukauden kuluttua leikkauksesta |
|
Ripustimen kallistus |
Suuri vaakasuuntainen putkilinjan siirtymä |
Valitse taipumisen sallivat rakenteet |
|
Vakava korroosio |
Ulkoilu, rannikkoympäristöt |
Valitse galvanoitu tai ruostumaton teräs |
Tarkista siirtymän ilmaisimen sijainti ja vertaa historiatietoihin
Varmista, että kaikki lukituspultit on poistettu
Tarkista ripustustangot ja tappien akselit muodonmuutosten ja halkeamien varalta
Tarkista hitsien halkeamia
Tarkista korroosionestopinnoitteen eheys
Tallenna toimintatiedot ja luo tuki-/ripustinkirja
Asianmukaisella huollolla lämpövoimalan jatkuvan jousituen käyttöikä on yli 20 vuotta, mikä vastaa voimalaitoksen päälaitteiden käyttöikää.
Voimalaitosprojektin toimitusstandarditTehdasasiakirjapaketti (täyttää voimalaitoksen laadunvalvontavaatimukset):
Tuotteen pätevyystodistus
Materiaalin laatusertifikaatit
Kevään testiraportit
Täydelliset koneen kuormitustestikäyrät
Asennus- ja käyttöohje
Tehdastarkastuspöytäkirja
Tekninen henkilöstö paikan päällä tekninen tiedote
Asennusohjeet ja käyttöönotto
Tukea voimalaitoksen osakoekäyttöä
Saattaja yksikön 168 tunnin koekäyttöön
Palveli yli 30 kotimaista voimalaitosprojektia, mukaan lukien 300MW, 600MW, 1000MW yksiköt
Tarjoaa tuen neljälle suurelle putkilinjalle ultra-superkriittisen 1000 MW:n yksikön kanssa
Lämpövoimalaitoksen saneerausprojektissa vaihdettu yli 200 tukia/ripustin
Ei laatuvalituksia peräkkäisiin vuosiin, korkea toistuva ostoprosentti voimalaitoksilta
3 vuoden tuotetakuu, ilmainen korjaus ja vaihto takuuaikana
24 tunnin vastaus voimalaitoksen hätätilanteisiin, tuki paikan päällä 48 tunnin sisällä
Elinikäinen tekninen konsultointi ja varaosien toimitus
Vuotuinen tuki/ripustintarkastuspalvelu saatavilla
Thermal Power Plant Constant Spring Support on luotettava tukivalinta lämpövoimaloiden korkean lämpötilan ja korkeapaineisiin putkiin. 14 vuoden syvällä kokemuksella voimateollisuudesta ymmärrämme perusteellisesti voimalaitosten työolosuhteet ja standardivaatimukset varmistaen turvallisen ja vakaan yksikön toiminnan ammattimaisilla tuotteilla ja palveluilla.
