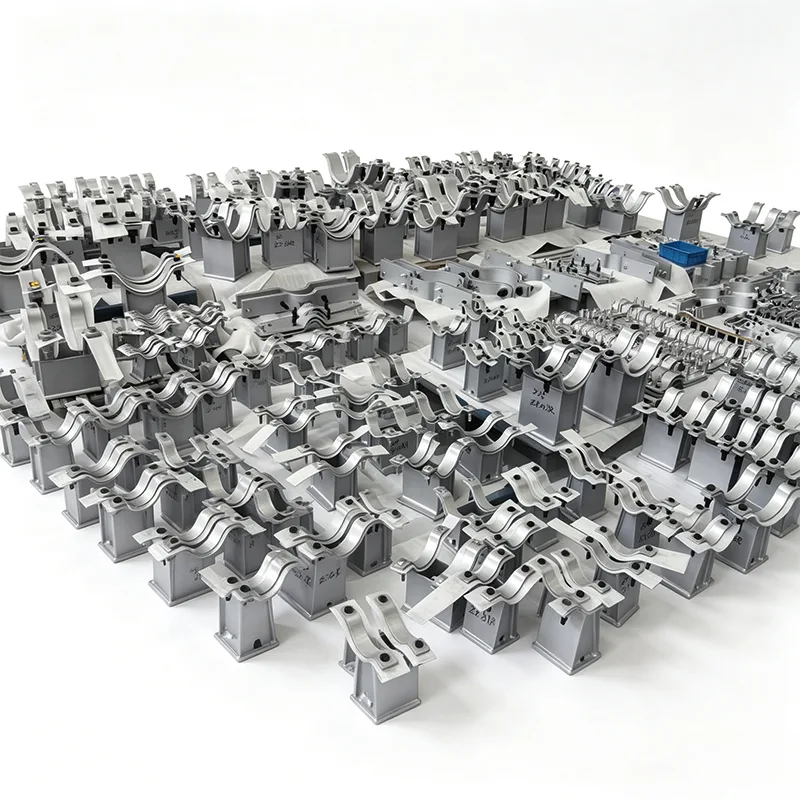

Ruostumattomasta teräksestä valmistetut satulaputkituet

Kun putkituen täytyy istua suolakuormitteisessa rannikkolaitoksessa, käsitellä aggressiivisia kemiallisia pesuja tai pysyä huoltovapaana vuosikymmeniä steriilillä käsittelylinjalla, materiaalin valinta on kaikki kaikessa. Olemme Yangzhou Tianshunissa suunnitelleet ja toimittaneet putken tukijärjestelmiä vuodesta 2012 lähtien, ja ruostumattomasta teräksestä valmistetut satulaputkituet on valmistettu juuri niitä tilanteita varten – joissa tavallinen hiiliteräs ei vain kestä.

Jokainen toimittamamme ruostumattomasta teräksestä valmistettu tukijalka heijastaa 14 vuoden suoraa palautetta EPC-urakoitsilta, huoltoinsinööreiltä ja projektiomistajilta yli 45 maassa. Olemme oppineet, mikä toimii, mikä epäonnistuu aikaisin ja kuinka löytää yleisiä vikakohtia kauan ennen kuin tuki koskettaa putkeasi.

Mitä saat Tianshun ruostumattomasta teräksestä valmistetun satulan kanssa

Materiaalin eheys, jonka voit jäljittää

Koneistamme satulan rungot ja tukiosat kiinteästä 304 (UNS S30400) tai 316L (UNS S31603) ruostumattomasta teräslevystä ja tankomateriaalista – ei vastineita valetusta. Jokaisella materiaalilämpöllä on EN 10204 3.1 tehdastestitodistus, ja ylläpidämme täyttä jäljitettävyyttä raaka-aineen vastaanottamisesta lopputarkastukseen. Projekteihin, jotka vaativat parannettua pistesyöpymiskestävyyttä, duplex 2205- tai superausteniittisia laatuja on saatavilla pyynnöstä.

Suunniteltu muoto, ei vain taivutettu levy

Satulan säde on tarkasti työstetty vastaamaan putken todellista ulkohalkaisijaa, tyypillisesti 1" NB - 48" NB ja suurempi. Tämä eliminoi pistekuormituksen, jota voi esiintyä yleisissä V-muotoisissa tuissa. Kuumilla linjoilla pidennämme usein satulan leveyttä ja sisällytämme pienikitkaisia ​​PTFE- tai grafiittiliukulevyjä suoraan suunnitteluun – joten tuki toimii putken lämpöliikkeen kanssa, ei sitä vastaan.

Jalustarakenne, joka tekee asennuksesta ennakoitavissa

Itse pylväs – pystytolppa, joka sitoo satulan rakenneteräkseen – on saatavana kiinteäkorkuisena tai säädettävänä kokoonpanona. Kiinteät pylväät ovat yleensä ruostumattomasta teräksestä valmistettua kanavaa, H-palkkia tai putkea hitsattuja tuotteita, joissa satulan pohjassa on läpitunkeutuva hitsaus. Säädettävät mallit sisältävät kierteisen varren ja lukitusmutterin, mikä mahdollistaa tarkan korkeusasetuksen kuumakohdistuksen aikana ilman leikkaamista tai uudelleenhitsausta.

Sertifioidut hitsaajat suorittavat kaikki kantavat hitsaukset ASME:n osan IX mukaisesti hyväksyttyjen menetelmien mukaisesti, ja hitsauskartat ja NDE (PT tai RT) ovat saatavilla tarvittaessa. Hitsauksen jälkeinen pintakäsittely on tavallisesti peitattu ja passivoitu täyden korroosionkestävyyden palauttamiseksi.

Miten kuormia käsitellään

Emme vain oleta, että "ruostumaton teräs on vahvaa". Omat insinöörimme tarkistavat jokaisen pylväskokoonpanon pystysuoran omapainon, lämpölaajenemisen työntövoiman, satunnaisten tuulen tai seismisen kuormituksen sekä suunnanmuutoksissa mahdollisesti tapahtuvan nousun yhdistelmän. Jos projektissasi on erityiset suunnittelukoodit (ASME B31.1, B31.3, EN 13480 jne.), voimme toimittaa vastaavat jännitysanalyysit ja kuormitustiedot. Olemme toimittaneet tukia, jotka on suunniteltu pystysuoralle kuormitukselle muutamasta sadasta newtonista yli 300 kN:iin.

Missä näet nämä tuet palvelussa

Vuosien varrella ruostumattomasta teräksestä valmistetut satulaputkituet ovat menneet paikkoihin, joissa vika ei ole vaihtoehto:

LNG:n uudelleenkaasutusterminaalit – 316 litran satulat ulkoilma-meriympäristöissä jatkuvalla suolasuihkulla.

Farmaseuttiset WFI-silmukat (injektiovesi) – 304 ruostumatonta, täydet asiakirjapaketit ja sähkökiillotetut viimeistelyvaihtoehdot.

Ruokaöljy- ja juomakasvit – tuet, joissa on hygieeniset profiilit, minimaaliset halkeamat ja tarvittaessa FDA-yhteensopivia tiivistemateriaaleja.

Kemiallinen prosessointi ja emäksinen varastointi – erityisesti valitut lajikkeet kloridijännityskorroosion halkeilunkestävyyteen.

Offshore-lavan yläpinnat – säädettävät pylväät mahdollistavat uudelleensuuntaamisen rakenteen painumisen jälkeen, kaikki 316 litrassa ja täydellisellä kolmannen osapuolen tarkastuksella.

Näin varmistamme, että laatu on aitoa

Jokainen pylvässatulakokoonpano kulkee talon sisäisen testauslaboratorion läpi ennen julkaisua:

Mittojen tarkistus sovittujen valmistuspiirustusten mukaan

PMI (positiivinen materiaalitunnistus) ruostumattomien osien laadun vahvistamiseksi

Väriaineen tunkeutumisaine tai radiografinen tarkastus kriittisissä hitseissä (asiakkaan toiveiden mukaan)

Kuormitustestaus pyynnöstä uusille tai voimakkaasti räätälöityille malleille

Tehtaamme on ISO 9001:2015 -sertifioitu, ja olemme tottuneet työskentelemään SGS:n, Bureau Veritaksen, TÜV:n ja asiakkaiden edustajien kanssa tuotannon ja lopputarkastuksen aikana.

Räätälöinti on normi, ei lisämaksu

Hyvin harvat projektit tarvitsevat ruostumattomasta teräksestä valmistetun satulan. Useimmat vaativat säätöjä – erilaiset pohjalevyn mitat, tietyt pultinreikien kuviot, pidennetty korkeus eristyksen poistamiseksi, tietty satulan käärintäkulma, integroidut ohjaimet tai kiinnikkeet. Se on hyvä. Olemme rakentaneet tuotantotyönkulkumme pienten, mittatilaustyönä tehtyjen tilausten ympärille. Lähetä meille putkitietolomakkeesi, rakenneteräskorotuksesi tai yksinkertainen luonnos, niin insinöörimme palauttavat ehdotuspiirustuksen 2-3 työpäivän kuluessa.

Projekteille, joissa on toistuvia putkitelinevaatimuksia, voimme etukäteen suunnitella täydellisen tukiaikataulun, tunnistaa optimointimahdollisuudet ja alentaa asennuskustannuksia vaarantamatta koodin noudattamista.

Viimeinen huomautus luotettavuudesta

Suurin osa ruostumattomasta teräksestä valmistettujen putkien tukitilauksistamme tulee asiakkailta, jotka ovat jo asentaneet meiltä hiiliteräskannattimet ja palasivat erityisesti ruostumattoman teräksen päivityksen vuoksi. Kun putkispesifikaatiosi edellyttää, että "kaikkien kastuneiden ja ulkoisten tukiosien on oltava korroosionkestäviä", ymmärrämme, että pylvään satula on osa järjestelmää – ei jälkikäteen. Rakennamme sen sillä tavalla, tarkastamme sen sillä tavalla ja dokumentoimme sen sillä tavalla.

Tarvitsetko tarjouksen tai nopean teknisen katsauksen?

Ota yhteyttä suunnittelutiimiimme osoitteessa [sähköposti / puhelin] ja kerro putkikokosi, vaadittava korkeus ja kuormitusolosuhteet. Saat tavallisesti täydellisen ehdotuksen alle 24 tunnissa tavallisista pyynnöistä. Järjestämme myös mielellämme tehdasvierailun Yangzhoussa – nähdä kuinka ruostumattomat satulat etenevät levystä lopulliseen kokoonpanoon, on paras tapa ymmärtää eron todellisella valmistusvalvonnalla.

FAQ

1. Mitä ruostumattoman teräksen laatuja tarjoat tukisatuloille, ja mistä tiedän, että saan todella 316 litraa?

Vakiovarastossamme on 304 (UNS S30400) ja 316L (UNS S31603) levy ja tanko. Kloridipitoisiin ympäristöihin tai offshore-ympäristöihin suosittelemme vahvasti 316L sen molybdeenipitoisuuden vuoksi, mikä parantaa huomattavasti pistesyöpymiskestävyyttä. Jokaisella materiaalilämmöllä, jonka saamme, on EN 10204 3,1 mylly -testitodistus, ja ennen leikkauksen tai hitsauksen aloittamista oma laboratoriomme suorittaa PMI:n (Positive Material Identification) käyttämällä kädessä pidettävää XRF:ää ruostumattomille teräksille. Saat kopion PMI-raportista lopullisessa asiakirjapaketissasi – ei arvailua, ei "luotta minuun".

2. Voitko valmistaa satulan, joka sopii epätyypilliseen putken ulkohalkaisijaan tai eristeen paksuuteen?

Kyllä, tämä on meille rutiinia. Annat putken todellisen ulkohalkaisijan (ja eristeen ulkohalkaisijan, jos satula on eristetty putkella), ja koneistamme satulan säteen vastaamaan tätä tarkkaa mittaa. Tämä ei ole taivutettu levy, joka "näyttää läheltä" - kosketuspinta jyrsitään määritettyyn säteeseen, yleensä 120° ja 180° välisellä käärekulmalla kuorman ja sivuttaisrajoitusvaatimuksista riippuen. Voimme myös laajentaa satulan korkeutta puhtaaksi eristeeksi ja verhoukseksi ilman kenttäleikkausta.

3. Tarjoatko kuormitusluokituksia ja jännityslaskelmia mukautetuille pylväskokoonpanoille?

Täysin. Suunnittelutiimimme suorittaa rutiininomaisesti pystykuormituksen, vaakasuuntaisen työntövoiman ja yhdistettyjä jännitystarkistuksia ASME B31.1:n, B31.3:n tai projektisi valitseman koodin mukaan. Lähetämme laskentataulukon, jossa näkyy tukipilarin nurjahdustarkistus, pohjalevyn laakerijännitys, hitsauslujuus ja pultin kireys/leikkaus tarvittaessa. Jos projektisi vaatii riippumattoman vahvistuksen, meillä ei ole ongelmia yhteistyön nimittämän kolmannen osapuolen insinöörin kanssa.

4. Mitä hitsaus- ja tarkastusstandardeja noudatat ruostumattomasta teräksestä valmistettujen tukien suhteen?

Kaikki ruostumattomien pylväiden satuloiden kantavat hitsaukset tehdään pätevien hitsaajien toimesta, jotka noudattavat WPS:n ASME Section IX -pätevyyttä. Tyypillinen satulan ja pylvään välinen liitos on täysin läpitunkeutuva urahitsi, joka on hiottu sileäksi kärjestä. Erittelystäsi riippuen suoritamme kriittisille hitseille penetrantin (PT) tai radiografian (RT). Hitsauksen jälkeen jokainen ruostumaton kokoonpano peitataan ja passivoidaan lämpösävyn poistamiseksi ja passiivisen kromioksidikerroksen palauttamiseksi. Näet eron: tasainen, hopeanhohtoinen pinta ilman sinistä värjäytymistä hitsausalueen ympärillä.

5. Voinko saada säädettävän korkeuden ja kuinka tarkka korkeussäätö on?

Kyllä, tarjoamme kierteitettyjä säädettäviä pylväitä lukkomutterijärjestelyllä, jota käytetään yleisesti silloin, kun tarvitaan tarkkaa korkeusasetusta kuumakohdistuksen aikana tai kun teräsrakenteiden korkeudet voivat vaihdella. Tyypillinen säätöalue on ±25 mm, ja hieno kierre mahdollistaa 1–2 mm pystysuoran tarkkuuden. Asetuksen jälkeen lukkomutteri kiristetään ja hitsataan liikkeen estämiseksi käytön aikana. Täyskuormitusreitti on mekaaninen (kierteenleikkaus), ja mitoimme varren vastaavasti – emme ole riippuvaisia ​​kiinnityshitsauksesta kuorman kantamisessa.

6. Soveltuvatko ruostumattomasta teräksestä valmistetut tuet hygieenisiin tai pesuympäristöihin (ruoka, lääkkeet)?

Kyllä, ja olemme toimittaneet monia eriä näihin sovelluksiin. Hygieniavaatimusten vuoksi poistamme tasaiset vaakasuorat pinnat ja raot mahdollisuuksien mukaan ja viimeistelemme kokoonpanon vähintään Ra 0,8 μm:n (32 μin) pinnan karheuteen tai sähkökiillotamme tarvittaessa. Käytämme myös FDA-yhteensopivia tarttumisnestoaineita kierteissä ja vältämme ferriittikontaminaation pitämällä kaikki työkalut ja työpinnat ruostumattomasta teräksestä. Dokumentaatiopaketti voi sisältää pinnan karheusraportteja ja yksityiskohtaisia ​​puhdistustodistuksia.

7. Mitä asiakirjoja saan tilaukseni mukana?

Vakiolähetys sisältää:

Täysimittainen tarkastusraportti, joka näyttää todelliset vs. piirustuksen mitat

EN 10204 3.1 materiaalisertifikaatit kaikille ruostumattomille osille

PMI-raportti (seoksen tarkastusta varten)

Hitsauskartta ja NDE-raportit (PT/RT soveltuvin osin)

Peittaus- ja passivointitodistus

Vaatimustenmukaisuusvakuutus ja pakkausluettelo lämpönumeroineen

Voimme myös toimittaa tietokirjoja, jotka on koottu projektisi mukaiseen muotoon. Noin 80 % ruostumattoman teräksen tukitilauksistamme sisältää nyt vähintään perus-MDR:n (Manufacturer's Data Record).

8. Mikä on realistinen toimitusaika räätälöityjen ruostumattomasta teräksestä valmistettujen tukisatuloiden erälle?

Tyypillinen toimitusaikamme on 20–30 työpäivää piirustuksen hyväksynnästä 5–50 kappaleen määrille mukautetuilla mitoilla ja vakiomateriaalilla 304/316L. Suuremmat tai duplex-ruostumatonta terästä vaativat tilaukset voivat venyä 35–45 päivään. Jos olet kriittisellä aikajanalla, voimme keskustella nopeuttamisesta – usein voimme lyhentää 5–7 työpäivää varaamalla materiaalia ja vuoroja, mutta kerromme aina läpinäkyvästi, mikä on mahdollista tinkimättä hitsin laadusta tai tarkastusvaiheista.
