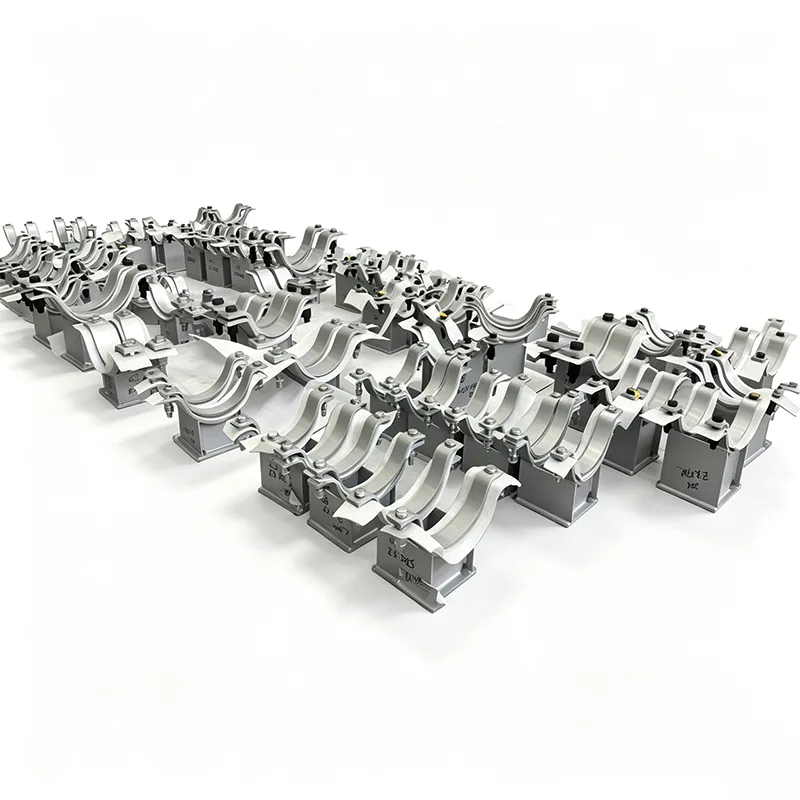

Galvanoitu kaksiputkituki teräspalkeille

Jokaisen putkituen ei tarvitse olla eksoottista metalliseosta. Useimmissa teollisuusympäristöissä – esimerkiksi putkihyllyissä, sähkökäytävissä, kompressoriasemissa tai kaupallisissa kattilahuoneissa – todella tarvitset tukea, joka menee nopeasti sisään, pitää kuorman luistamatta eikä ruostu kahden sadekauden jälkeen. Juuri tämän tilan sinkitty kaksoisputkitukemme teräspalkeille vie.

Aloitimme näiden tukien rakentamisen kuultuamme useaan otteeseen asennusurakoitsijoilta, että olemassa olevan rakenneteräksen poraus tai hitsaus hidasti niitä ja luo korroosiota. Vuodesta 2012 lähtien olemme parantaneet suunnittelua tämän suoran kenttäsyötteen perusteella ja toimittaneet tuhansia näitä yksiköitä projekteihin yli 45 maahan.

Mikä tekee tästä tuesta erilaisen paikan päällä?

Ei hitsausta, ei porausta – todellinen kiinnitysasennus

Teräspalkkien sinkitty kaksoisputkituki on suunniteltu kiinnittymään suoraan I- tai H-palkin ylä- tai alalaippaan käyttämällä vahvaa mekaanista kiinnitysmekanismia. Tyypillisesti tämä sisältää parin lujaa hiiliteräksistä kiinnityslevyä, joissa on karkaistut kiinnityspultit tai satula- ja U-pulttijärjestely, palkin profiilista riippuen. Puristin on mitoitettu vastaamaan palkin laipan leveyttä ja paksuutta tarkasti, joten kun tiimisi kiristää sitä alaspäin, se ei liiku lämpö- tai tärinäkuormituksen vaikutuksesta. Ei kenttähitsausta tarkoita sitä, että palkin olemassa oleva pinnoite tai palonkestävyys ei vahingoitu, eikä tulityö salli hidastaa toimintaa.

Aito kuumasinkitys, ei pelkkä sinkkisuihku

Jokainen komponentti – kaksoisputkisatulat, kiinnityslevyt, liitostuet ja kaikki osat – valmistetaan ensin ja upotetaan sitten kokonaan kuumasinkityskylpyyn ISO 1461 -standardin mukaisesti. Standardiprofiileillemme (yleensä 6 mm ja paksummat) tämä tuottaa keskimäärin 85 µm:n sinkkipinnoitteen paksuuden, metallisinkittynä tai enemmän. alla. Emme maalaa sitä, emmekä luota galvanoituun pintakäsittelyyn, joka voi hilseillä pultin kiristysmomentin vaikutuksesta. Galvanoinnin jälkeen kierteet ajetaan puhtaiksi ja kokoonpanot koeasennettu sen varmistamiseksi, että työmaan henkilökunta ei taistele pulttia vastaan, joka ei kierry.

Kaksiputkikokoonpano, joka todella toimii

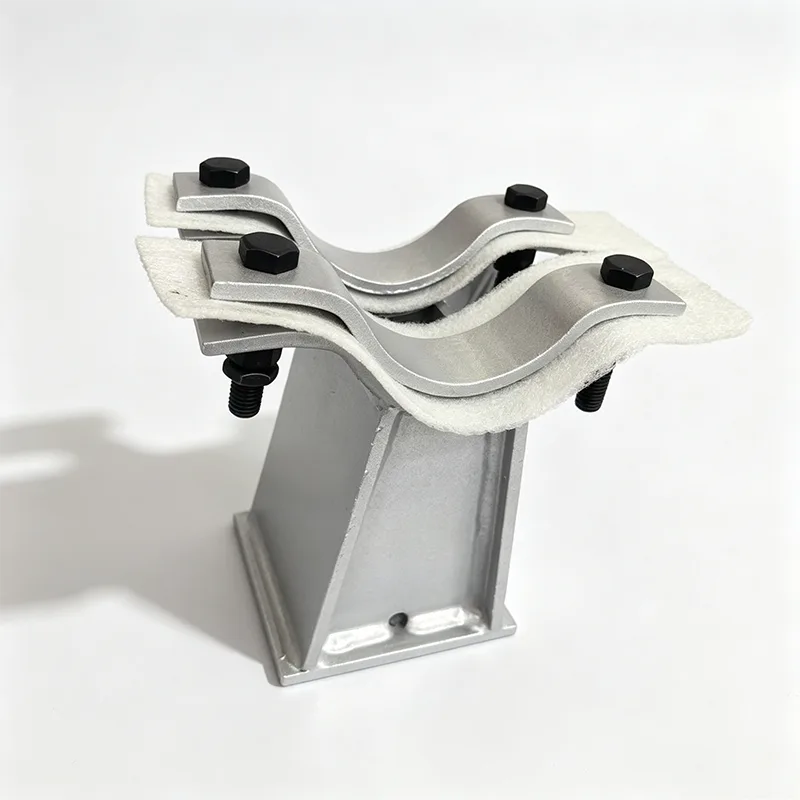

"Kaksoisosa" tarkoittaa, että yksi tukipalkin puristin kantaa kahta erillistä putken satulaa vierekkäin tai pinottuina. Satulat on profiloitu vastaamaan kahta putken halkaisijaa – usein eri kokoisia esimerkiksi syöttö- ja paluulinjoja varten – ja niissä on riittävästi tilaa eristystä, laajenemisliikettä ja jakoavainta varten. Me koneistamme satulan säteen painamisen sijaan, mikä antaa tasaisen täyskosketuslaakeripinnan ja estää ohutseinämäisen putken paikallisen ovalisoitumisen. Kun lämpöliike on huolenaihe, voimme integroida liukuelementtejä tai PTFE-tyynyjä, aivan kuten monimutkaisempiin laajennustukiimme.

Materiaali ja korroosiotarina

Rakennamme primäärirakenteen S235JR- tai S275JR-hiiliteräksestä (vastaa ASTM A36:ta tai A572 Gr. 50:tä), joka hankitaan tehtailta, jotka tarjoavat täyden EN 10204 3.1 -standardin mukaisen jäljitettävyyden. Pultti on tyypillisesti 8.8-hiiliterästä, myös kuumasinkitty, ja kierteissä on vaha- tai tarttumista estävä pinnoite, joka estää kiertymisen kiristyksen aikana.

Asia, josta meiltä usein kysytään: selviääkö galvanointi kemiantehtaassa vai lähellä rannikkoa? Kuumasinkittyjen pinnoitteiden dokumentoitu käyttöikä on 30–50 vuotta monissa ilmakehän ympäristöissä, jopa kohtalaisen aggressiivisissa teollisuusympäristöissä. Voimme toimittaa sinkkipinnoitteen painotodistuksen ja paksuusmittaukset talon sisäisestä magneettimittauksesta jokaiselle erälle. Jos ympäristösi on aggressiivisempi, saatamme suositella päivittämistä ruostumattomiin satuloihin – mutta rehellinen totuus projektikokemuksemme mukaan on, että useimmille rakenneteräsputkille galvanoitu on oikea tekninen valinta ja kustannustehokkain.

Kuorma ja tekninen tuki

Vaikka kaksoisputkituki näyttää yksinkertaiselta, palkin puristimen yhdistetyt kuormat voivat olla merkittäviä. Tarkistamme jokaisen kokoonpanon:

Molempien putkien pystypaino, täynnä vettä tai tuotetta

Sivuttaistyöntövoima lämpölaajenemisesta, tuulesta tai pienireikäisestä tärinästä

Puristimen luistovastus pultin esijännityksen ja kitkakertoimen perusteella

Taivutusjännitys satulan tuissa ja paikallinen laipan taivutus palkin sisällä

Vakioyksiköt on mitoitettu pystysuoralle kuormitukselle 2 kN - 60 kN putken satulaa kohti. Suuremmat kapasiteetit ovat mahdollisia suunnitelluista tilauksista. Toimitamme kuormitustaulukon tai projektikohtaisen laskentataulukon, kun lähetät meille putken jännitystietosi.

Sovellukset, joissa nämä tuet ansaitsevat voittonsa

Näemme, että nämä galvanoidut kaksoistuet menevät:

Maanpäälliset putkitelineet kemiantehtaissa ja jalostamoissa, joissa tarvitaan satoja identtisiä palkkiin asennettuja tukia ja asennusnopeus vaikuttaa suoraan projektin aikatauluun

Voimalaitoksen BOP (balance of plant) -putket – CW-, palovesi-, instrumentti-ilma- ja muut sähkölinjat, jotka kulkevat rakenneterästä pitkin

Suuret kaupalliset LVI-järjestelmät, joissa kuumasinkitys tarjoaa puhtaan, teollisen ulkonäön, joka on usein tarkoitettu paljaisiin mekaanisiin tiloihin

Veden- ja jätevedenpuhdistamot sekä sisällä että ulkona, joissa galvanoitu tuki kestää kosteutta ja satunnaisia ​​kemikaalihöyryjä paljon paremmin kuin maalattu

Kuinka varmistamme, että jokainen erä on oikein

Kauppaprosessimme sisältää:

Kaikkien valmistettujen osien galvanointia edeltävä tarkastus hitsin laadun ja mittatarkkuuden varmistamiseksi

Kuumasinkitys sertifioiduissa tiloissa, jossa kylpykemia ja upotusaika ohjataan erää kohti

Galvanoinnin jälkeinen tarkastus: tarkasta silmämääräisesti tasaisuus, ei paljaita kohtia tai liiallisia kuonasulkeumia; sinkin paksuus mitattuna kalibroidulla digitaalisella mittarilla useista pisteistä osaa kohti

Näytteen koekokoonpano kustakin erästä pultin sovituksen ja satulan kohdistuksen tarkistamiseksi

Pakkaus suojaavalla erotuksella estää sinkki-sinkki-hankautumisen kuljetuksen aikana

Kaikki QC-tietueet kootaan ja toimitetaan lähetyksen mukana sekä materiaalitodistukset ja vaatimustenmukaisuusvakuutus.

Räätälöinti on vakiokäytäntö

Kokemuksemme mukaan hyvin harvat kaksoisputkikannattimet tilataan "hyllyltä". Saatat tarvita puristimen, joka sopii palkin laipan paksuuteen, jota emme ole varastossa, tai yhden satulan 6" ja toisen 2" tai pidennetyn korkeuden tyhjentääksesi olemassa olevan eristyksen. Tiimimme on tottunut ottamaan mitoitetun luonnoksen tai palkki- ja putkisuunnitelman ja muuttamaan siitä valmisosan muutamassa päivässä. Suunnittelutarkistus ja piirustusten käsittely kestää tyypillisesti 2–3 työpäivää uudelle kokoonpanolle.

FAQ

1. Onko galvanointi kuuma- vai galvanoitu, ja kuinka paksu pinnoite on?

Käytämme vain ISO 1461 -standardin mukaista kuumasinkitystä. Valmistuksen jälkeen koko kokoonpano upotetaan sulaan sinkkiin, jolloin muodostuu metallurgisesti sidottu rauta-sinkkiseoskerros, joka peitetään puhtaalla sinkillä. Vakiomateriaalipaksuuksillamme (≥6 mm) voit odottaa keskimääräisen pinnoitteen paksuuden 85 µm tai enemmän. Tämä on pohjimmiltaan erilainen prosessi kuin galvanointi, jossa kerrostetaan ohut, puhtaasti kosmeettinen kerros, joka tarjoaa paljon vähemmän korroosionkestävyyttä. Mittaamme pinnoitteen paksuuden useista kohdista jokaisesta erästä ja kirjaamme arvot tarkastusraporttiin.

2. Kuinka varmistat, että palkin puristin ei luista kuormituksen tai tärinän vaikutuksesta?

Puristin on suunniteltu siten, että asetettujen pulttien tietty vääntömomentti tuottaa ennustettavan kiristysvoiman, jonka muunnamme liukastumisenestoksi käyttämällä konservatiivista kitkakerrointa (yleensä 0,3 galvanoidulle teräkselle teräksen päällä). Kuormitustaulukoissamme on määritetty nimelliskapasiteetin saavuttamiseen vaadittava vääntömomenttiarvo, ja varmistamme puristimen liukastumisenkestävyyden fyysisellä kuormitustestauksella todellisissa palkkiosissa. Kriittisiin sovelluksiin voimme toimittaa vääntömomenttikaavioita ja suositella säännöllistä uudelleenkiristystä osana rutiinihuoltoa.

3. Minkä tyyppisiin teräspalkkeihin tämä tuki sopii?

Vakiopuristinmallimme sopii eurooppalaisiin IPE-, HEA-, HEB-profiileihin sekä amerikkalaisleveälaippaisiin (W) ja S-muotoihin. Varastossamme on kiinnityssarjoja laippojen leveydelle noin 100 mm - 300 mm ja laippapaksuuksille 30 mm asti. Tuon valikoiman ulkopuolella valmistamme räätälöityjä kiinnityslevyjä – lähetä meille palkkiosion nimitys, niin suunnittelemme sopivan puristimen 2–3 työpäivän kuluessa.

4. Voivatko kahdella putkella olla eri halkaisijat, ja miten etäisyys määritetään?

Täysin. Koneistamme jokaisen satulan vastaamaan sen putken ulkohalkaisijaa, joten 6" prosessilinja ja 2" instrumenttiilmalinja voivat jakaa saman tuen. Satulan keskipisteen välinen etäisyys on suunniteltu toimitettujen mittojesi perusteella, mikä mahdollistaa riittävän välyksen eristystä, lämpölaajenemista ja pulttipääsyä varten. Jos olet epävarma etäisyydestä, insinöörimme ehdottavat vähimmäisetäisyyttä antamiesi putkimäärittelyjen perusteella.

5. Vahingoittaako palkkiin kiinnittäminen sen maalia tai palonkestävyyttä?

Puristin kohdistaa korkean kosketuspaineen paikallisesti, mutta kuorma jakautuu puristuslevyn koko kosketusalueelle. Suosittelemme yleensä, että palkin pinnoite kovetetaan kokonaan ennen asennusta. Pehmeän maalin pieni painauma on mahdollista, mutta se ei vaaranna palkin rakenteellista eheyttä. Palonsuojausta varten puristin on suunniteltu asettumaan suoraan teräslaippaan, joten kaikki palonsuojamateriaali on päätettävä tai kuorittava paikallisesti kiinnitysalueen ympäriltä – piirustushuomauksemme tekevät tämän selväksi.

6. Annatko kuormituslaskelmia vai vain luettelon kapasiteettia?

Voimme tehdä molemmat. Vakioluettelomme antaa konservatiivisia arvioita yleisille palkkikokoille ja putkiyhdistelmille. Projektikohtaisissa kokoonpanoissa suoritamme täydellisen laskelman, joka tarkistaa puristimen luistokestävyyden, pultin kireyden, satulan taivutusjännityksen ja palkin laipan paikallista taivutusta. Laskentataulukko on osa toimitusasiakirjoja, jotka tavallisesti toimitamme EPC:ille ja konsulttiinsinööreille.

Käytännön huomio kentältä

Olemme vuosien varrella oppineet, että suurissa putkitelineissä ero sujuvan ja turhauttavan asennuksen välillä johtuu usein puristimien säädettävyydestä. Siksi palkkikiinnikkeissämme on kiinnityspulttijärjestely – mikään ei putoa palkin päältä, kun asentaja työskentelee pään yläpuolella. Se on pieni yksityiskohta, mutta kun se kerrotaan 500 tuella, siitä tulee oikeaa rahaa säästettynä työssä. Sellaista palautetta rakennamme takaisin tuotteeseen.

Jos sinulla on palkkiosuus, kaksi putkikokoa ja kuorma, voimme saada tarjouksen ja konseptipiirustuksen valmiina 24 tunnin sisällä. Olet myös tervetullut vierailemaan Yangzhoun tehtaallamme ja tutustumaan galvanoinnin laatuun ja kokoonpanoprosessiin omakohtaisesti – olemme havainneet, että kun insinööri näkee pinnoitteen paksuuden ja sovituskonsistenssin, päätöksestä tulee helppoa.
