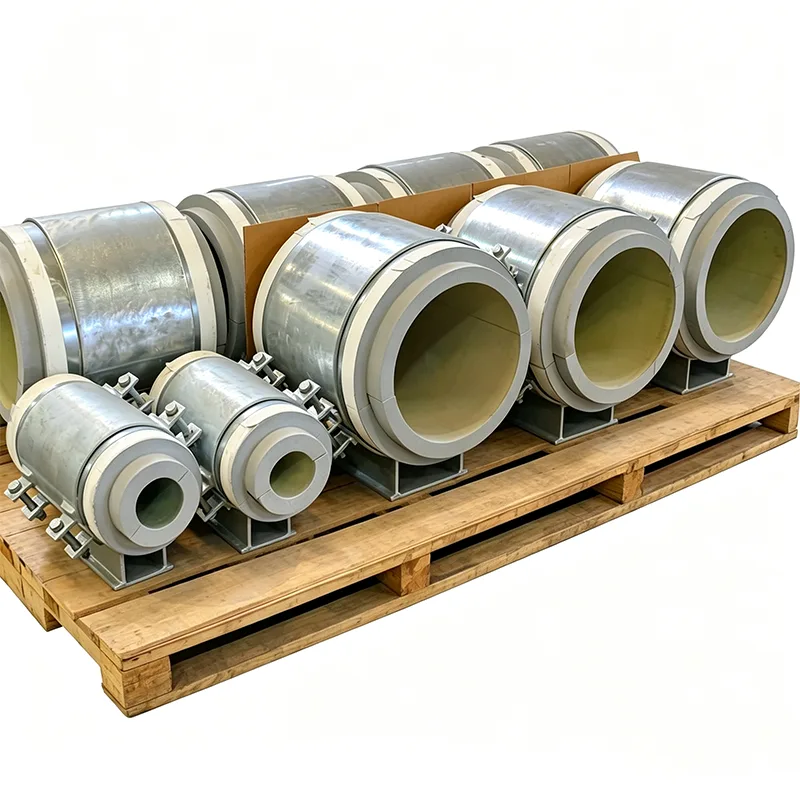

Putkituki kryogeeniseen huoltoon

Kryogeenisissä putkistojärjestelmissä pienikin virhe tukisuunnittelussa voi johtaa hauraisiin murtumiin, liialliseen lämmönnousuun tai vaaralliseen kuormitukseen kytkettyihin laitteisiin. Olemme Yangzhou Tianshunissa suunnitelleet putkitukia LNG-nestejunille, eteenin varastoterminaaleille ja ilmanerotusyksiköille vuodesta 2012 lähtien. Ymmärrämme, että tämän palvelun tuki ei ole pelkkää terästä – se on huolellisesti suunniteltu kokoonpano, jonka on kestettävä kylmäkutistuminen, säilytettävä eristyksen eheys ja pysyttävä rakenteellisesti kunnossa vuosikymmeniä.

Materiaalivalinta, joka asettaa turvallisuuden etusijalle

Kaikki kryogeenisen palvelun putkituet on valmistettu materiaaleista, jotka säilyttävät sitkeyden alhaisissa käyttölämpötiloissa. Metallisessa kuormitusradassa käytämme tyypillisesti ASTM A320 L7 -pultteja, 304L tai 316L ruostumatonta terästä kiinnitysrungoissa ja matalan lämpötilan hiiliterästä (A350 LF2), jos suunnitteluolosuhteet sen sallivat. Jokainen materiaalin lämpö on iskutestattu suunnittelun minimilämpötilassa – Charpyn V-loviarvot ovat vakiona dokumentaatiopaketissasi, ei vain pyynnöstä.

Suunniteltu kylmäkutistumiseen ja kuormituksen vaihteluun

Kun 30-metrinen LNG-putki jäähtyy ympäristön lämpötilasta -162 °C:seen, se voi supistua yli 50 mm. Tukikokoonpanomme on konfiguroitu sallimaan tämä liike aiheuttamatta toissijaisia ​​jännityksiä. Tarjoamme:

Kryogeeniset liukulevyt PTFE- tai grafiitilla kyllästetyillä pehmustepinnoilla, liimattu kantavaan eristyslohkoon, joka estää kylmän siirtymisen tukiteräkselle.

Esiasetetut kylmäkengät, jotka kompensoivat lämmön supistumista ja eliminoivat arvailun asennuksen aikana.

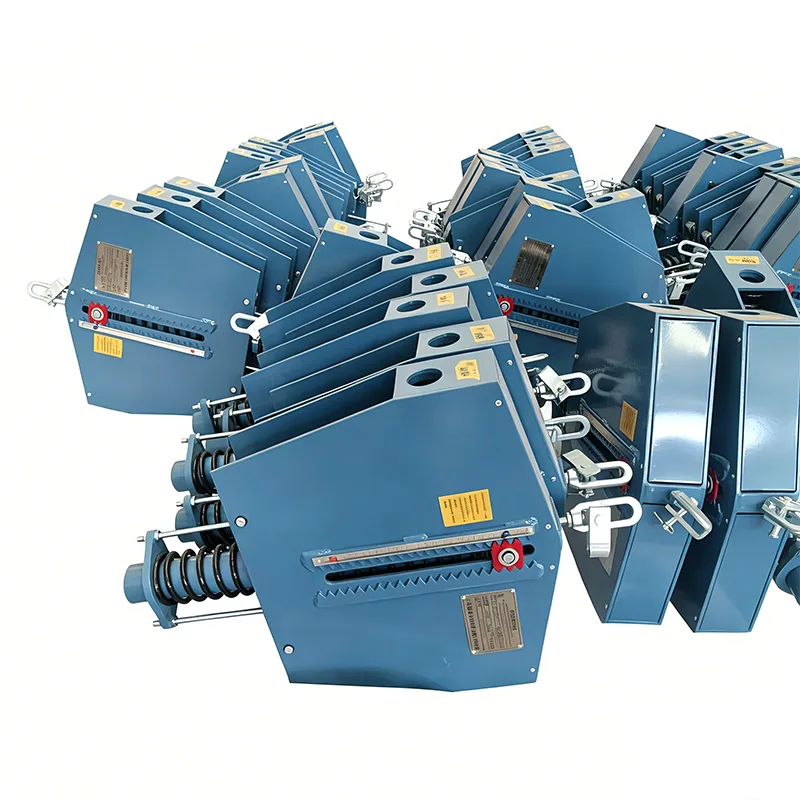

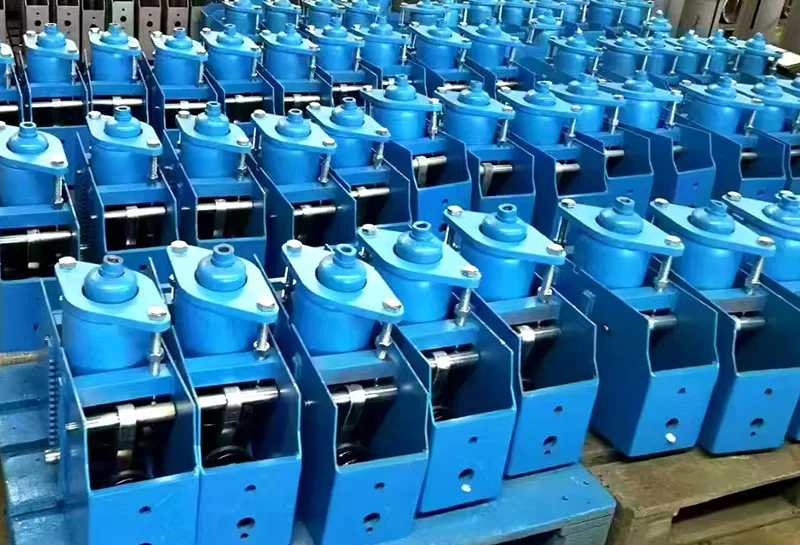

Jatkuvat jousituet on viritetty ylläpitämään lähes nollan kuormituksen vaihtelua koko kylmäliikenteessä, mikä estää kryogeenisten pumppujen ja kompressorien suuttimien ylikuormituksen.

Eristysintegrointi, joka estää jään ja kondensaation

Halkeileva höyrysulku tai kylmä piste alustassa voi johtaa jään muodostumiseen, CUI-korroosioon (eristyksen alla) ja energiahäviöön. Tukimme on suunniteltu integroitaviksi sekä PIR- (polyisosyanuraatti) että solulasieristysjärjestelmien kanssa. Kantava eristysosa on täysin kapseloitu putken kengän ja rakennetuen väliin jatkuvalla höyrysulkuradalla. Voimme myös leikata toissijaisen eristeen valmiiksi putkiurakoitsijasi paksuuden ja vaipan yksityiskohtien mukaan.

Täydellisen jäljitettävyyden testaus ja dokumentointi

Ennen kuin mikään tuote lähtee laitoksestamme, se suorittaa täydellisen sisäisen testiohjelman

Jokaiselle tuotteelle suoritetaan täydellinen sisäinen testiohjelma ennen toimitusta. Mitta- ja visuaalinen tarkastus, PMI (Positive Material Identification), kovuustestaus, MT/PT rikkomaton testaus tarvittaessa, jousikuormitustesti kuormitus-siirtymäkäyrillä ja pinnoitteen paksuuden mittaus ovat kaikki osa tätä ohjelmaa. Tehdastestausraportit (FTR) ja materiaalitestausraportit (MTR) toimitetaan.

Huomaa: talon sisäinen testaus ei ole sama kuin ILAC:n akkreditoima kolmannen osapuolen testaus

Jos tarvitaan kolmannen osapuolen todistamaa testausta tai laboratoriotestausta, se tarjotaan erillisenä valinnaisena palveluna.

Erikseen lainatut valinnaiset kolmannen osapuolen tarkastuspalvelut

1. Materiaalin testaus

Tähän kategoriaan kuuluvat palvelut sisältävät kemiallisen koostumuksen analyysin, vetolujuustestauksen, Charpy-iskutestauksen matalassa lämpötilassa ja kovuustestauksen.

2. Hitsaa NDT

Tarjotut menetelmät ovat magneettisten hiukkasten testaus (MT), nesteen tunkeutumistestaus (PT), ultraäänitestaus (UT) ja radiografinen testaus (RT).

3. Jousikuormituksen suorituskyvyn testaus

Kuorma-siirtymäkäyrät ovat osa tätä testausta.

4. Kuumasinkitys / epoksipinnoitteen korroosiosuojatarkastus

5. Todistettu testaus, tehdasvalvonta ja kuljetusta edeltävä tarkastus (PSI)

Miksi erotumme joukosta

LISEGA kansainvälinen putkitukijärjestelmä vertailukohtanamme

Kuorman tarkkuus, testausstandardimme ja dokumentointijärjestelmämme mitataan kansainvälisen LISEGA-putkitukijärjestelmän mukaan.

Tavallisen kotimaisen toimittajamallin ulkopuolella

Kun tavallinen kotimainen valmistaja toimittaa vain tuotteen, sisällytämme kuormitus-siirtymäkäyrän jokaiseen jousiyksikköön. Lisäksi autamme kolmannen osapuolen SGS-testauksissa ja tarkastuksissa, ja tuemme PE/CPE-insinöörien dokumenttien tarkastuksia ulkomaisissa projekteissa.

Sovellukset

LNG:n vastaanottoterminaalit ja huippujen parranajolaitokset

Eteenin, propeenin ja nestemäisen ammoniakin varastointi ja käsittely

Teollisuuskaasulaitokset (LOX, LIN, LAR)

Kryogeeniset putkilinjat ja säiliöiden toissijaiset suoja-alueet

Kylmälaatikot ilmanerotuksessa ja hiilivetyjen käsittelyssä

Kryogeeniset tukimme ovat käytössä projekteissa Lähi-idässä, Kaakkois-Aasiassa ja Pohjois-Amerikassa ja toimivat luotettavasti joissakin vaativimmista lämpöolosuhteista.

Miksi Tianshun?

Olemme erikoistunut valmistaja, emme yleinen jakelija. Suunnittelutiimimme voi mitata putkiston jännitysisometriat, tunnistaa jokaisen kylmätuen sijainnin ja ehdottaa optimoitua kokoonpanoa, joka vähentää sekä materiaalikustannuksia että asennusaikaa tinkimättä eristyksen suorituskyvystä. Yli 70 % liiketoiminnastamme tulee toistuvista tilauksista – suora tulos ennustettavan laadun toimittamisesta jokaisessa lähetyksessä.

FAQ

K: Mikä on alin lämpötila, jonka kryogeeniset tuet kestävät?

V: -196 °C (nestemäisen typen lämpötila). Jos tarvitset nestemäistä heliumia, ota yhteyttä suunnittelutiimiimme.

K: Pystytkö vastaamaan olemassa olevaa putkikenkä- ja eristysyksityiskohtaamme?

V: Kyllä. Tuotamme säännöllisesti asiakaskohtaisia ​​piirustuksia, jotka sisältävät poikkeavia kenkien korkeuksia, kiinnitystyylejä ja eristyspaksuuksia.

K: Toimitatko eristysmateriaalin osana tukea?

V: Kyllä, toimitamme kantavan eristeen (PIR, vaahtolasi tai puu) täysin liitettynä putkikenkään. Ympäröivä toissijainen eristys ja päällyste levitetään tyypillisesti työmaalla, mutta voimme toimittaa valmiiksi valmistettuja eristyssarjoja.

K: Kuinka estät eristeen halkeilun syklisissä kylmäkuormituksessa?

V: Kantava lohko on suunniteltu siten, että puristuslujuus ylittää selvästi suurimman lasketun laakeripaineen. Porrastamme liitokset myös monikerroksisessa eristeessä ja käytämme joustavia liimajärjestelmiä, jotka mukautuvat differentiaaliseen liikkeeseen.

K: Mitä standardeja kryogeeniset tuet täyttävät?

V: Suunnittelumme noudattavat standardia MSS SP-58, ASME B31.3 luku VI (LNG), EN 13480 ja uusimmat GIIGNL-ohjeet. PED-merkintä voidaan toimittaa tarvittaessa.

K: Pystytkö käsittelemään lyhyitä toimitusaikoja hätävaraosille?

V: Kyllä. Meillä on varastossa tavallisia kryogeenisiä liukulevyjä ja pulttisarjoja. Täysin valmistettujen kokoonpanojen pikavalmistus on mahdollista 7-10 päivässä.
