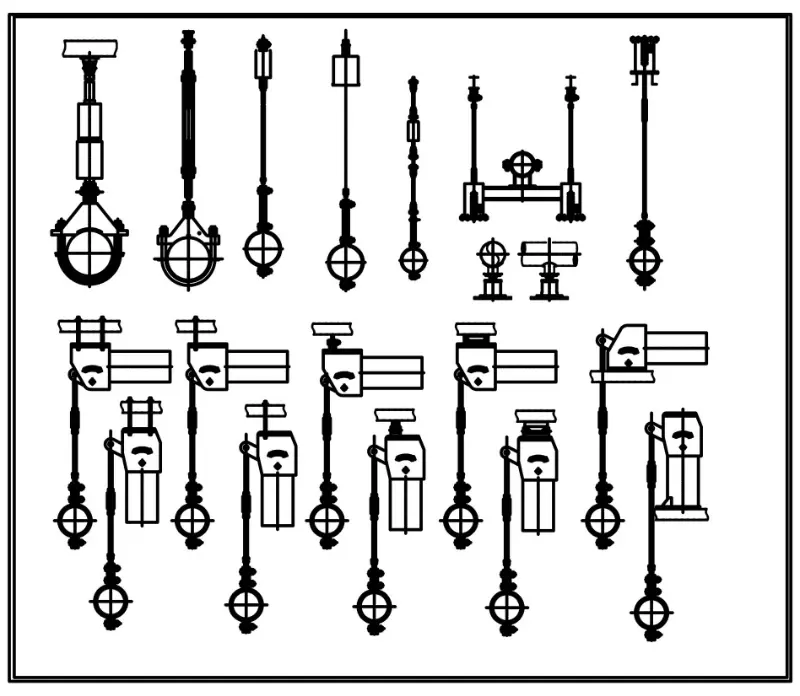

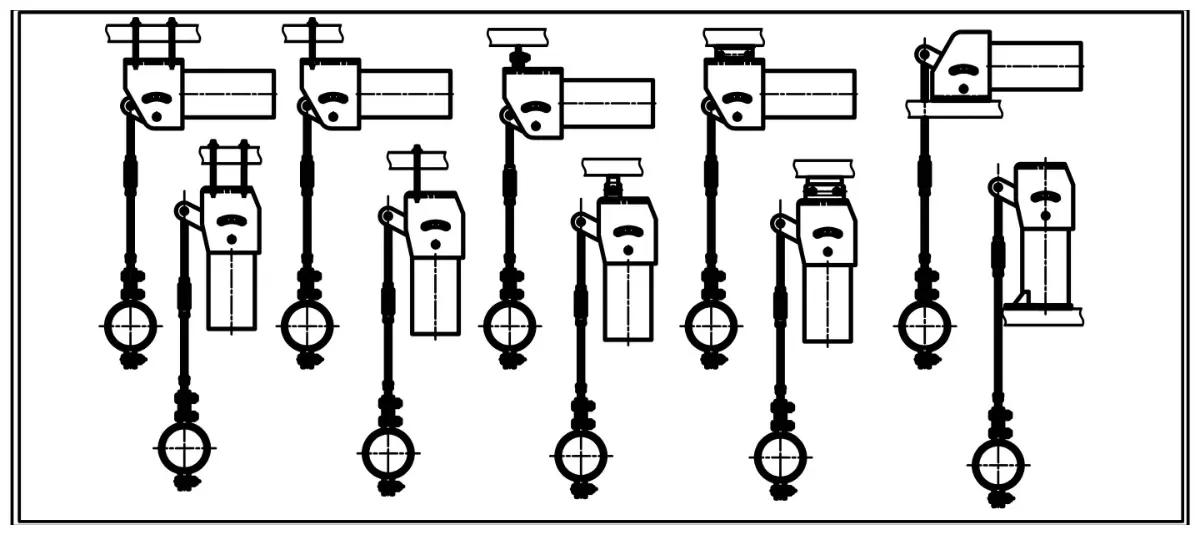

Suurikapasiteettinen vakiojousiripustin

Yangzhou Tianshun on suunnitellut ja valmistanut vakiokuormitusjousitukia vuodesta 2012 lähtien. Suurikuormitusripustimemme, jotka kattavat jopa 500 kN:n suunnittelukuormat ja ovat sen jälkeen mukautettavissa, on rakennettu 35 000 m²:n tilaan, jossa työskentelee yli 100 pätevää työntekijää. Jokainen yksikkö on esiasetettu, testattu ja toimitetaan täydellisen dokumentaation kanssa projekteihin yli 45 maassa.

Tekninen yleiskatsaus

Muunnamme kansallisten standardien välillä edellyttäen, että parametrit ovat teknisesti yhteensopivia. Korjauskertoimia ei käytetä, kun mitoituskuormat ja liikeradat ovat valitun standardin rajoissa.

Miksi jatkuvalla kuormituksella on merkitystä suuren kuormituksen putken tuessa

Kun suuren kuormituksen vakiojousiripustin kokee suuren pystysuuntaisen siirtymän lämpölaajenemisen vuoksi, muuttuva jousituki muuttaa vastusvoimaansa jousen puristuessa tai ulottuessa. Tämä kuormituksen vaihtelu voi siirtää ei-toivottua rasitusta putken seinämään, liitettyihin laitteisiin ja viereisiin tukiin. Jatkuva jousiripustin eliminoi tämän ongelman antamalla käytännössä muuttumattoman tukivoiman kylmästä asennosta kuumaan käyttöasentoon ja kaikkialle niiden väliin.

Mekanismi käyttää puristusjousta, joka toimii kammen ja kiertokangen kokoonpanon kautta. Geometria on järjestetty siten, että jousen vääntömomentti päätapin ympärillä on yhtä suuri kuin kuormitusmomentti iskun jokaisessa pisteessä. Tuloksena on tukivoima, joka pysyy kapealla poikkeamakaistalla riippumatta siitä, kuinka pitkälle putki liikkuu pystysuunnassa.

Suunnitteluominaisuudet, jotka mahdollistavat luotettavuuden suurella kuormituksella

Vankka kantavuus pienellä poikkeamalla

Vakiomallit kattavat käyttökuormat 0,1 kN - 500 kN. Yli 500 kN:n kuormille suunnittelemme mukautetun tuen asiakkaan piirustusten ja teknisten tietojen mukaan. Kuorman poikkeama pidetään vakiona ±5 %:n sisällä nimellisarvosta, ja korkean tarkkuuden vaihtoehdolla saavutetaan ±3 %. Tämä tiukka toleranssi tarkistetaan kalibrointipenkillämme ennen lähettämistä.

Vakaa rakenne raskaaseen pystyajoon

Kotelo toimii suojaavana kotelona, ​​joka pitää rakennusjätteet ja työmaan saasteet poissa jousesta ja vivustosta. Vakioliikkeet 50 mm, 100 mm, 200 mm ja 400 mm ovat saatavilla, ja varsinainen liike voidaan toimittaa jopa 600 mm putkilinjan niin vaatiessa. Ylä- ja alarajarajoittimet on integroitu estämään yliajo kumpaankin suuntaan, ja näkyvän kulkuasteikon avulla asennusryhmät voivat vahvistaa sijainnin milloin tahansa.

Jousimateriaalit on valittu pitkää väsymisikää varten

Jousikelat on käämitty 60Si2Mn- tai 50CrVA-teräksestä, jotka molemmat on valittu niiden korkean väsymislujuuden ja tasaisen suorituskyvyn vuoksi vuosien lämpösyklin aikana. Hyvien materiaalien ja hallittujen kelausprosessien yhdistelmä tukee voima- ja prosessilaitoksissa odotettavissa olevaa vakaata kuormitusta ja pitkiä huoltovälejä.

Kenttä säädettävissä ilman arvailua

Kuormansäätöruuvi mahdollistaa tukivoiman hienosäädön paikan päällä. Ruuvin kiertäminen merkittyyn suuntaan lisää tai vähentää kuormitusta 2 %:n välein, kokonaissäätöalueella ±10 % - ±20 % mallista riippuen. Ruuvin vieressä oleva valitsin lukee säädön suoraan, joten asentaja voi valita haluamasi asetuksen irrottamatta yksikköä tai käyttämällä ulkoisia punnituskennoja.

Esiasetetut tapit yksinkertaistavat asennusta ja vesitestausta

Jokainen vakiojousiripustin lähtee tehtaalta punaisilla esiasetetuilla tapilla, jotka on asetettu asiakkaan määrittelemään kylmään asennusasentoon. Tapit lukitsevat mekanismin, jotta putkisto voidaan testata hydrostaattisesti tai puhdistaa kemiallisesti ilman jousikokoonpanon taipumista. Vakiotappimme on suunniteltu kestämään jopa kaksinkertainen nimelliskäyttökuorma testauksen aikana. Jos on odotettavissa suurempia testikuormia, vahvistamme tappikokoonpanoa, kun siitä ilmoitetaan tilausvaiheessa. Tapit on irrotettava ennen järjestelmän käyttöönottoa.

Laadunvalvonta ja jäljitettävyys

Laatujärjestelmämme on sertifioitu ISO 9001:2015 mukaisesti. Jokainen vakiojousiripustin kootaan ja esiasetetaan asiakkaan määrittämän kuorman ja liikkeen mukaan kalibroidulla testitelineellä. Tallennamme kuorman useissa kohdissa iskun poikki varmistaaksemme, että poikkeama pysyy määritetyn toleranssin sisällä. Nämä testitiedot säilytetään, ja ne voidaan toimittaa lähetyksen mukana.

Jousikelojen, rakenneteräksen ja kiinnikkeiden materiaalisertifioinnit ovat jäljitettävissä tehtaalle asti. Hankkeisiin, jotka edellyttävät ASME B31.1, B31.3, EN 13480 tai muiden kansainvälisten sääntöjen noudattamista, toimitamme tarvittavat asiakirjapaketit, mukaan lukien hitsausprosessien kelpuutukset ja tarvittaessa NDT-raportit.

Missä käytetään korkean kapasiteetin vakiojousiripustimia

Nämä tuet asennetaan sinne, missä putkijärjestelmässä näkyy suuri pystysuuntainen siirtymä, eivätkä ne kestä muuttuvia tukivoimia. Tyypillisiä asennuksia ovat lämpö- ja ydinvoimalaitosten päähöyrylinjat, kuumajälkilämmitysputket, kattiloiden syöttöveden nousuputket sekä korkean lämpötilan prosessiputket jalostamoissa ja kemiantehtaissa. Kummassakin tapauksessa ripustin ylläpitää lähes vakiokuormitusta kylmästä kuumaan, mikä estää ei-toivotun jännityksen siirtymisen turbiinien liitäntöihin, astian suuttimiin ja muihin herkkiin laitteisiin.

Usein kysytyt kysymykset

Miten vakiojousiripustin eroaa säädettävästä jousituesta?

Muuttuva jousituki muuttaa kuormitustaan ​​jousen taipuessa, mikä tarkoittaa, että putki tuntuu erilaiselta kylmässä ja kuumassa tilassa. Vakiojousiripustin on suunniteltu siten, että tukivoima pysyy lähes samana koko iskun ajan. Tämä estää kuormituksen vaihtelua siirtämästä jännitystä putkijärjestelmään, mikä on erityisen tärkeää kriittisillä linjoilla, joilla on suuri pystysuuntainen liike.

Voiko Tianshun valmistaa ripustimia, joiden teho on yli 500 kN?

Kyllä. Käsittelemme suuren kapasiteetin tuet tilaustyönä. Voit lähettää meille suunnittelupiirustukset tai määrittää kuorman, liikeradan, päätyliitännät ja sovellettavan koodin. Suunnittelutiimimme suunnittelee ripustimen vastaavasti ja toimittaa hyväksyntäpiirustukset ennen valmistusta.

Mikä on punaisten esiasetusnappien tarkoitus, ja milloin ne pitäisi poistaa?

Esiasetetut tapit lukitsevat ripustimen kylmään asennusasentoon. Ne pitävät mekanismin jäykänä, jotta putkisto voidaan täyttää, hydrotestata tai puhdistaa kemiallisesti ilman, että jousi liikkuu. Tapit tulee poistaa vasta, kun kaikki testit on suoritettu ja ennen kuin järjestelmä on otettu käyttöön normaaliin käyttöön. Niiden jättäminen paikoilleen käytön aikana estäisi ripustimen toiminnan.

Minkä kansainvälisten standardien mukaisesti voit työskennellä?

Toimitamme rutiininomaisesti vakiojousiripustimet GB/T 17116.1, NB/T 47039, MSS SP-58, ASME B31.1/B31.3, EN 13480-3, VGB-R 510 L ja JIS B 8501. Jos projektisi vaatii eri standardin, lähetä meille vahvistus.

Voidaanko kotelon viimeistely sovittaa syövyttäviin tai offshore-ympäristöihin?

Vakiopinnamme ovat kuumasinkitty ja epoksimaalattu. Erittäin syövyttävässä ympäristössä voimme käyttää erikoispinnoitusjärjestelmiä tai valmistaa kotelon ruostumattomasta teräksestä. Ilmoita ympäristöolosuhteet tiedustelussasi, jotta voimme ehdottaa sopivaa suojajärjestelmää.

Mitkä ovat maksuehtosi ja tyypilliset toimitusajat?

We accept payment by wire transfer. Toimitusajat riippuvat tilausmäärästä ja mukautettujen asetusten monimutkaisuudesta, mutta vakiojousiripustimet voidaan tyypillisesti valmistaa ja esiasettaa 4-6 viikon kuluessa tilausvahvistuksesta. Nopeasta toimituksesta voidaan keskustella ja sopia sopimusneuvottelujen aikana.

Työskentely Tianshunin kanssa

Kun tiedustelet suuren kuormituksen vakiojousiripustimesta, sinulle määrätään omistettu asiakaspäällikkö, joka ymmärtää putken tuen suunnittelun, ei vain kaupallisia ehtoja. Suunnittelutiimimme tarkistaa kuorman, matkan ja putkiston standardivaatimukset ja vastaa teknisellä ehdotuksella 24 tunnin kuluessa. Mukautetut kokoonpanot – ei-standardimatkat, laajennetut lämpötila-alueet, erikoismateriaalit tai projektikohtaiset dokumentaatiot – käsitellään osana normaalia toimitusamme.

Toimituksen jälkeen annamme asennusohjeet, esiasetetut tappien irrotusohjeet ja huoltoneuvoja. Yli 70 % liiketoiminnastamme tulee toistuvista tilauksista asiakkailta, jotka ovat riippuvaisia ​​tukistamme voidakseen toimia ennustettavasti syklistä toiseen.
