Heavy Duty Jatkuva jousituki

Kun yksittäisen putkilinjan kuormitus ylittää 300 kN ja lämpösiirtymä yli 200 mm, tavalliset vakiojousituet ovat alttiita rakenteellisille muodonmuutoksille, kiertokangen murtumille, jatkuvan voiman tarkkuuden menetykselle ja muille vaurioille. Tällaiset toimintahäiriöt johtavat putkiston jännityspitoisuuksien ylittämiseen sallitut arvot, mikä laukaisee laitteiston suuttimien repeytymisen, keskimääräisen vuodon ja jopa koko laitoksen suunnittelemattoman sammuttamisen. Yhdestä sammutustapahtumasta voi aiheutua kymmenien miljoonien RMB:n tappioita.

Kuorma-siirtymäkäyrä, joka saadaan vakiojousituen/ripustimen tyyppitestistä. Vaaka-akseli tarkoittaa siirtymää, kun taas pystyakseli edustaa kuormaa. Käyrä pysyy suunnilleen vaakasuorassa koko työmatkan ajan, mikä osoittaa, että tukivoima pysyy olennaisesti vakiona putkiston taipuessa lämpölaajenemisen ja -kutistumisen vuoksi.

Tämä tyyppitesti varmistaa vakiojousiyksiköiden kuormituksen pysyvyyden, täyden liikkeen vakauden ja toimintavarmuuden. Kaikille tuotantoyksiköille suoritetaan kuormituskalibrointi ennen toimitusta, ja kuorman poikkeama säädetään ±6 %:n sisällä standardien ANSI/MSS-SP-58-2018 ja NB/T47038-2013 mukaisesti.

Nämä tuotteet soveltuvat teollisuusputkijärjestelmiin, joissa on suuri lämpösiirtymä, mukaan lukien päähöyryputket ja muut korkean lämpötilan ja korkeapaineiset putkistot.

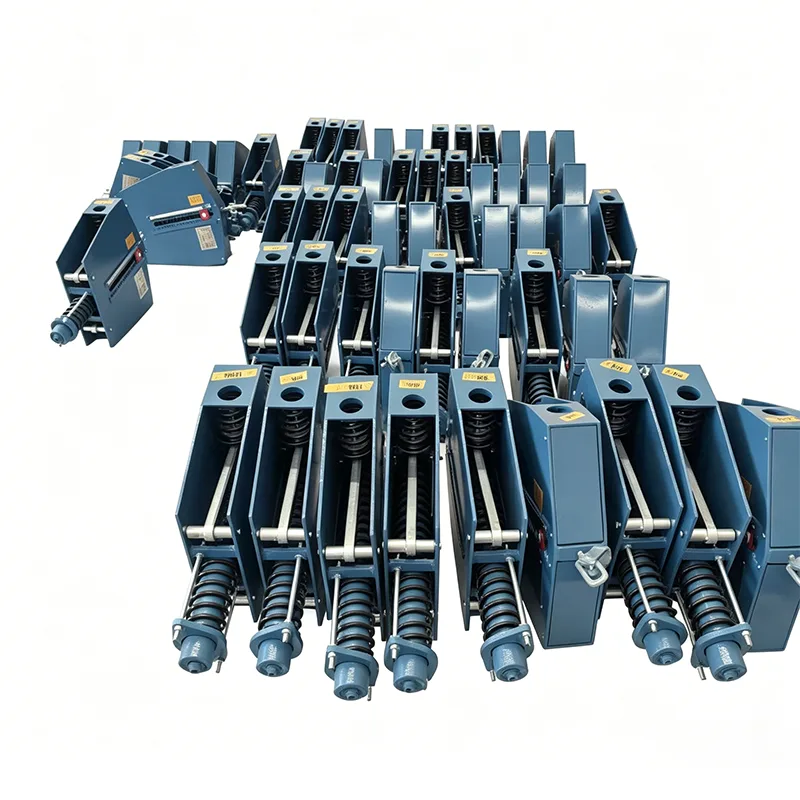

Heavy Duty Constant Spring Support on erityinen raskaaseen käyttöön tarkoitettu tukilaite, joka on kehitetty vastaamaan haasteisiin näissä äärimmäisissä käyttöolosuhteissa. Se on erityisesti suunniteltu suurille putkistojärjestelmille, joiden kuormat ovat yli 500 kN ja siirtymät 400 mm sisällä.

Tuotteen tekniset tiedot

Tuotteen määritelmä ja suunnittelun ydinfilosofia

Heavy Duty Constant Spring Support on raskaaseen käyttöön tarkoitettu putkilinjan tukilaite, joka tuottaa jatkuvan tukivoiman koko iskun ajan tarkan momentin tasapainotusmekanismin kautta.

Yangzhou Tianshun Pipeline aloitti tämän tuotelinjan T&K:n vuonna 2015 ja investoi yhteensä 12 miljoonaa RMB erityisiin tuotantolaitteisiin ja testaustiloihin. Täydellinen tuotevalikoima on nyt perustettu, ja sen enimmäiskuormitus on 2000 kN ja suurin uppouma 600 mm, mikä on kotimaan johtavaa tasoa.

Ydinsuunnittelufilosofiamme keskittyy redundanttiseen turvallisuuteen: kaikki kriittiset komponentit on suunniteltu alan vertailuarvoja korkeammilla turvallisuuskertoimilla, jotta varmistetaan riittävät turvallisuusmarginaalit jopa äärimmäisissä työolosuhteissa. Samaan aikaan rakenteellinen optimointi minimoi kokonaiskoon ja painon tinkimättä rakenteellisesta lujuudesta, leikkaamatta asennus- ja kuljetuskustannuksia.

Yksityiskohtainen redundanssierittely

1. Päärungon redundanssi: Valmistettu 20–50 mm paksuista kiinteästi hitsatuista teräslevyistä, joissa on pitkittäis- ja poikittaisjäykisteet, mikä lisää yleistä jäykkyyttä yli 60 %.

2. Jousijärjestelmän redundanssi: Monijousinen rinnakkaisjärjestely varmistaa, että jäljellä olevat jouset kestävät täysin putkilinjan kuormituksia, vaikka yksi jousi pettäisi.

3. Voimansiirtomekanismi Redundanssi: Synkronoidut kaksoiskiertotangot eliminoivat tuen romahtamisriskit, jotka johtuvat yksittäisen tangon rikkoutumisesta.

Täyden sarjan vakiomääritystaulukko

Kuusi vakiosarjaa Heavy Duty Constant -jousitukia on saatavana kattamaan useimmat raskaat teollisuussovellukset:

Kaikkiin malleihin tarjotaan asiakkaan pyynnöstä räätälöityjä materiaalilaatuja ja räätälöityjä malleja.

Koko elinkaaren luotettavuuden varmistusjärjestelmä

Tiukka päästä päähän -todennusjärjestelmä takaa luotettavan suorituskyvyn äärimmäisissä olosuhteissa. Jokainen raskaan käytön jatkuva jousituki käy läpi viisi pakollista tarkastusmenettelyä:

Kaikki tarkastusasiakirjat arkistoidaan vähintään 15 vuoden ajan, ja ne ovat asiakkaiden saatavilla milloin tahansa. Testauslaboratoriollamme on CNAS-akkreditointi, joka tuottaa kansainvälisesti tunnustettuja testituloksia.

Global Benchmark Project Track Record

Toukokuusta 2026 lähtien Heavy Duty Constant -jousituet on otettu käyttöön 120 suuressa teollisuusprojektissa maailmanlaajuisesti, mukaan lukien:

▶  10 miljoonan tonnin jalostus- ja kemiallinen integraatiokompleksi: toimitetaan 320 sarjaa HD-800- ja HD-1200-tukea

▶  Miljoona kilowatin ydinvoimalaitos: toimitettu 156 sarjaa ydinturvallisuusluokan raskaan käytön vakiojousitukia

▶  20 miljoonan tonnin/vuosi nesteytetyn maakaasun vastaanottoterminaali: toimitetaan 89 sarjaa matalan lämpötilan erityisiä raskaiden vakiojousitukia

▶  3 000 MW:n lämpövoimala: mukana 245 sarjaa raskasta tukea päähöyryputkille

Näissä merkittävissä projekteissa todistettu suorituskyky todistaa erinomaisen luotettavuuden ja vakauden ja antaa meille laajan suunnittelukokemuksen raskaiden putkien tukijärjestelmien suunnittelusta.

Projektiräätälöity toimitus ja eksklusiiviset palvelut

Räätälöidyt toimituspaketit Heavy Duty Constant -jousituille tarjotaan suuriin projekteihin:

1. Omistettu projektitiimi: Jokaiselle suurelle projektille on nimetty oma projektipäällikkö, tekninen insinööri ja laatuinsinööri valvomaan koko syklin edistymistä.

2. Vaiheittainen toimitus: Erätoimitus sovitettuna työmaan rakennusaikatauluihin paikan päällä tapahtuvan varastoinnin taakan vähentämiseksi.

3. Paikan päällä oleva vastaanottopalvelu: Insinöörit on lähetetty suorittamaan tuotteiden vastaanotto- ja asennusopastus paikan päällä.

4. Paikan päällä oleva tekninen valmiustuki: Paikallinen suunnittelutuki saatavilla asennuksen huippuvaiheiden aikana.

5. Pitkäaikainen seurantapalvelu: Vuotuiset käyttökuntotarkastukset käyttöönoton jälkeen ammattimaisten huoltosuositusten kera.

Annamme 18 kuukauden takuun, 6 kuukautta pidempään kuin alan keskiarvo. Takauksen piiriin kuuluville laatuvirheille takaamme 48 tunnin vasteajan ja paikan päällä tapahtuvan vianetsinnän 72 tunnin sisällä.

Usein kysytyt kysymykset (FAQ)

K: Mikä on suurin saavutettavissa oleva kuormitus ja siirtymä Heavy Duty -vakiojousituilla?

V: Vakiomallit saavuttavat 2000 kN:n maksimikuorman ja 600 mm:n suurimman siirtymän. Räätälöityjä malleja on saatavana erittäin suuriin tarpeisiin, jotka kestävät jopa 3000 kN kuormituksen ja 800 mm:n siirtymän.

K: Soveltuvatko tuotteet matalan lämpötilan palveluun?

V: Kyllä. Matalan lämpötilan erikoisversiot käyttävät 304 tai 316 litran ruostumatonta terästä, joka on validoitu matalan lämpötilan iskutestauksella, ja ne voivat toimia vakaasti -196 ℃:ssa LNG-, eteeni- ja muissa kryogeenisissa putkistojärjestelmissä.

K: Mitkä ovat normaalit toimitusajat?

V: Vakiomalleilla on 45–60 päivän toimitusaika; räätälöidyt yksiköt vievät 60–90 päivää monimutkaisuudesta riippuen. Kiireellisiin projekteihin on saatavilla pikatuotantoa lyhyimmällä 30 päivän toimitusajalla.
