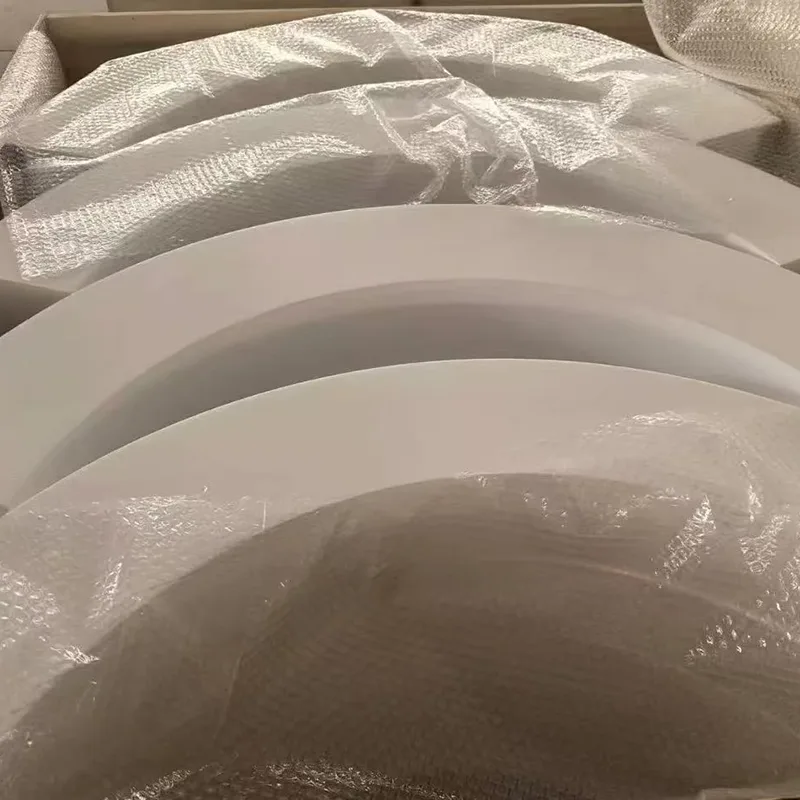

Eristetyt putkituet

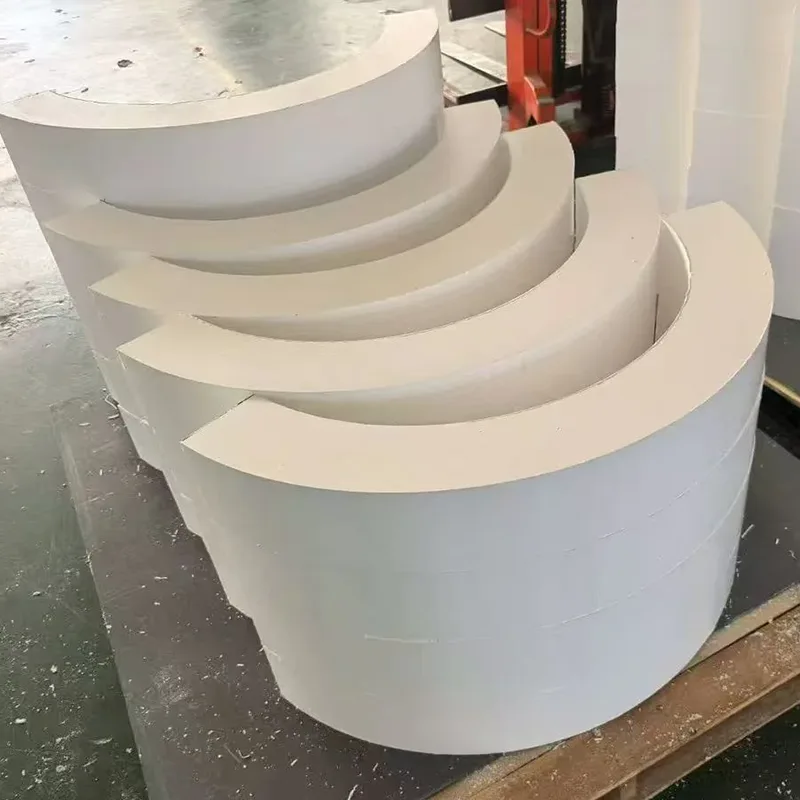

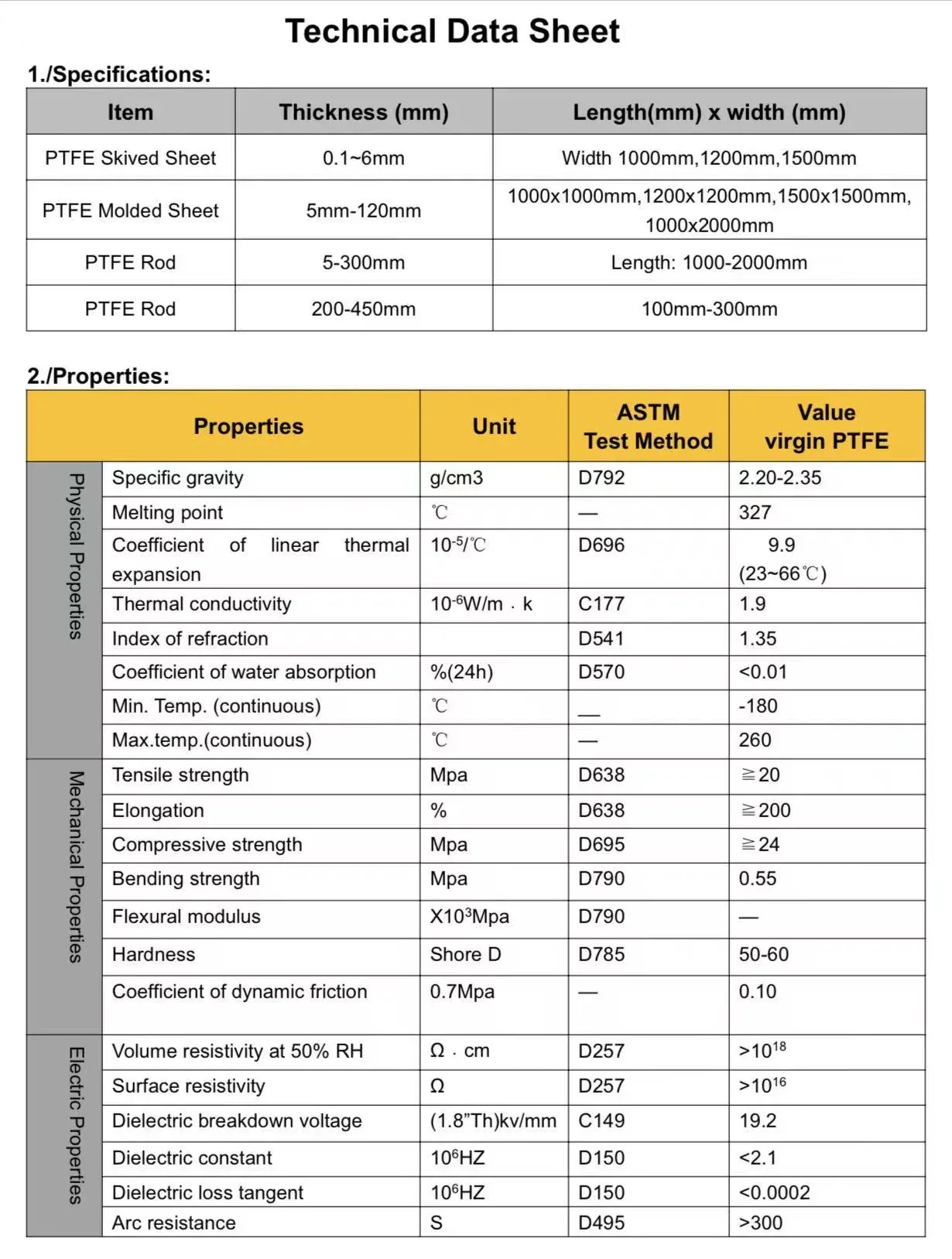

Tämä on erityisesti suunniteltu eristetyille putkille suunniteltu tuki, joka on suunniteltu pitämään eristys, joka on valmistettu tarkkuustyöstetystä ja puristusmuovatusta PTFE:stä. Tällä tuotteella on tällä hetkellä vahva kysyntä Venäjän markkinoilla. Kiinassa PTFE-tuotteiden laatu vaihtelee huomattavasti, mikä vaikeuttaa kansainvälisten kauppiaiden laadukkaiden tuotteiden hankkimista. Yrityksemme käyttää ensiluokkaisia ​​materiaaleja ja valmistaa tukia kokoalueella DN20 - DN1200.

Eristämätön tuki muuten hyvin eristetyssä putkessa on reikä järjestelmässä. Jäähdytetylle vesilinjalle tippuu kondenssivettä. Höyrylinjalla se säteilee lämpöä. Kryogeenisessä putkessa se vetää kosteuden pois ilmasta ja jäädyttää sen kiinteäksi. Eristetyn putken tuen tarkoitus on sulkea tämä rako - kantaa putken, sisällön ja eristeen paino ilman lämpöoikosulkua putken ja rakenteen välille.

Yangzhou Tianshun on suunnitellut ja valmistanut eristettyjä putkitukia vuodesta 2012 lähtien kaukojäähdytysverkkoihin, teollisuushöyryjärjestelmiin, LNG-terminaaleihin ja elintarviketehtaisiin maailmanlaajuisesti. Rakennamme jokaisen tuen yhdeksi kuormitustestatuksi kokoonpanoksi, jossa eristelohko on täysin integroitu, joten sinun ei tarvitse valmistaa lämpökatkoa paikan päällä.

Kuinka lämpökatko toimii

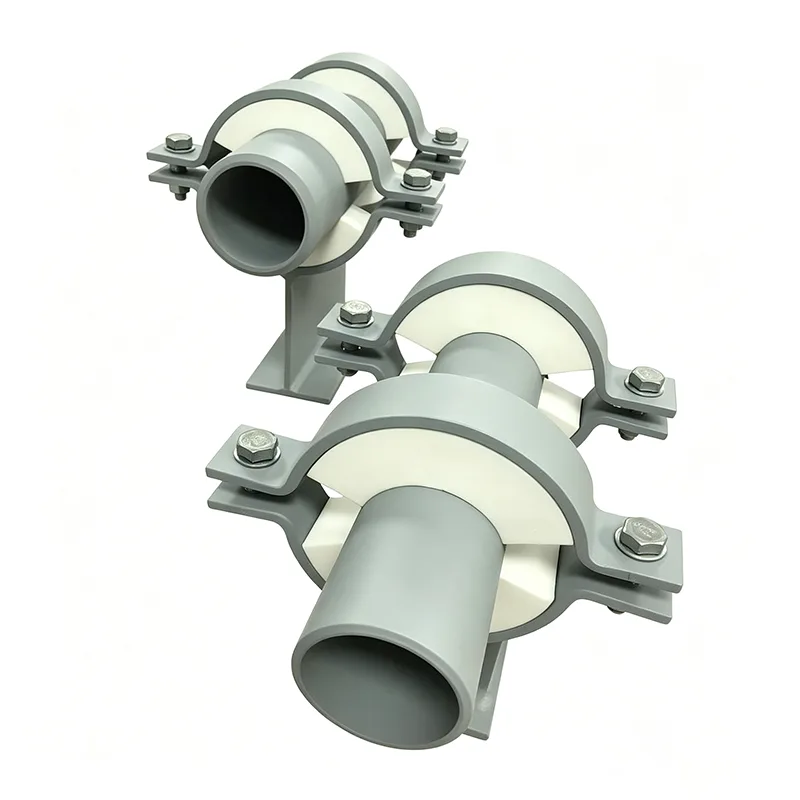

Vakioputkikengässä metallisatula lepää suoraan metallisen pohjalevyn päällä. Lämpö tai kylmä johtaa suoraan läpi. Eristetyssä tuessa kahden metalliosan välissä on jäykkä eristyslohko. Putken kuorma kulkee satulasta eristeeseen ja eristeestä pohjalevyyn. Satula ei kosketa pohjalevyä missään vaiheessa. Lohko on koneistettu vastaamaan putken halkaisijaa toiselta puolelta ja teräspohjaa toiselta puolelta, jolloin saadaan täysi kosketus ilman pistekuormia.

Lohkomateriaali valitaan niin, että se pysyy vahvana suunnittelulämpötilassa. Korkeatiheyksinen polyisosyanuraatti (PIR) toimii jäähdytetyn veden ja glykolilinjojen kanssa. Solulasi kestää kryogeenisen käytön -196°C asti ja tarjoaa lähes nollan vesihöyrynläpäisevyyden. Kalsiumsilikaatti kestää höyry- ja kuumaöljylinjat 650 °C:seen asti. Lohkon puristuslujuus tarkistetaan täyttä hydrotestikuormaa – ei vain käyttöpainoa – vasten, joten se ei puristu käyttöönoton aikana.

Höyrysulku, joka ei pysähdy tukiin

Kylmiin putkiin kosteuden sisäänpääsy on suurin pitkän aikavälin uhka. Vesihöyry, joka tunkeutuu eristeen läpi, tiivistyy, jäätyy tai syövyttää putken pintaa. Eristetyt kannaksemme on rakennettu jatkuvalla metallitiivistekauluksella eristelohkon ympärille. Työmaatyöntekijä vie putken eristysvaipan tähän kaulukseen asti ja tiivistää sen liimalla tai teipillä. Ei aukkoa. Ei käsin leikattua laastaria. Vain puhdas, tarkastettava höyrytiiviste, joka pysyy tiiviinä.

Kun putken täytyy liukua, eristys pysyy paikallaan

Monet eristetyt linjat laajenevat ja supistuvat lämpötilan mukana. Kiinteä tuki torjuisi tätä liikettä. Integroimme matalakitkaisen liukupinnan suoraan tukikokoonpanoon. Kiillotettu ruostumaton teräslevy liimataan eristelohkon alapuolelle (tai sen alla olevaan kuormanjakolevyyn). Pohjalevyn yläosaan liimataan PTFE- tai grafiitilla kyllästetty tyyny. Molemmat pinnat liukuvat toisiaan vasten niin alhaisella kitkakertoimella, että putken omat lämpövoimat voivat voittaa sen. Koko liukuliitäntä on suljettu tukirunkoon, suojattu pölyltä, hiekalta ja vedeltä, joten se pysyy vapaasti liikkuvana järjestelmän käyttöiän ajan.

Suunniteltu vastaamaan putkiasi, ei luetteloa

Emme poimi eristettyä tukea hyllyltä. Jokainen tilaus on määritetty sinulle:

Putken koko ja seinämän paksuus

Eristysmateriaali ja paksuus

Käyttö- ja suunnittelulämpötilat

Tukikuormat (kantavuus, hydrotesti, satunnainen)

Liikevaatimukset (aksiaalinen luistin, kiinteä ankkuri, sivuohjain)

Ympäristöaltistuminen (sisätiloissa, ulkona, rannikolla, huuhtelualue, paloalue)

Teräsosat ovat vakiona kuumasinkittyä hiiliterästä, ja ruostumatonta terästä (304L, 316L) on saatavana syövyttäviin tai hygieenisiin sovelluksiin. Kaikki rakennehitsaukset suoritetaan pätevien hitsaajien toimesta sertifioitujen menettelyjen mukaisesti.

Sovellukset eri sektoreilla

Jäähdytetty vesi ja kaukojäähdytys: Ei kondensaatiota, ei tippumista, ei CUI:ta.

Höyry ja kuuma vesi: Minimaalinen lämpöhäviö, turvalliset kosketuslämpötilat ja liukulevyt, jotka mahdollistavat laajenemisen.

Kryogeeninen ja LNG: Solulasieristyslohkot, ruostumattomasta teräksestä valmistetut rungot ja kylmäkengät, jotka estävät jään muodostumisen rakenteeseen.

Elintarvikkeet ja lääkkeet: ruostumaton teräs, hygieeninen viimeistely, kapseloitu eristys ja täydellinen pesuyhteensopivuus.

Öljy ja kaasu: Happamat huoltomateriaalit, paloturvalliset vaihtoehdot ja höyrynpitävät mallit rannikko- ja offshore-ympäristöihin.

Dokumentaatio, joka tukee jokaista tilausta

Jokainen lähetys sisältää EN 10204 Type 3.1 -materiaalitodistukset, eristystiedot puristuslujuus- ja lämmönjohtavuusarvoista, mittojen tarkastusraportit ja tarvittaessa kuormitustestitodistukset. Öljy- ja kaasuprojekteihin voimme toimittaa HIC-testiraportteja ja NACE-vaatimustenmukaisuusasiakirjoja. Elintarvikekäyttöön tarkoitetuissa sovelluksissa pintakäsittelyraportit ja materiaaliselosteet ovat vakiona.

FAQ

K: Voitko sovittaa minkä tahansa eristystyypin ja paksuuden?

V: Kyllä. Koneistamme eristyslohkon tarkan putken ulkohalkaisijan ja eristeen paksuuden mukaan ja valitsemme lohkomateriaalin käyttölämpötilaasi vastaavaksi.

K: Toimitatko koko yksikön liukulevyineen, jos liikettä tarvitaan?

V: Kyllä. Voimme integroida PTFE- tai grafiittiliukulevyn pohjaan, kaikki suljettuna tukirunkoon.

K: Kuinka estät eristyslohkon kastumisen?

V: Lohko on täysin kapseloitu teräksiseen tukirunkoon, ja tarjoamme metallisen tiivistyskaulus jatkuvaa höyrysulkuliitäntää varten putken eristeeseen.

K: Entä jos putkeni on ruostumatonta terästä tai vaatii hygieenisiä olosuhteita?

V: Valmistamme koko tuen 304L tai 316L ruostumattomasta teräksestä peitatuilla ja passivoiduilla pinnoilla, jotka sopivat pesuun ja elintarvikekäyttöön.

K: Voinko saada paloturvallisen version?

V: Kyllä. Voimme sisällyttää passiivisia palonsuojamateriaaleja, jotka on luokiteltu selluloosa- tai suihkupalolle altistumiseen, säilyttäen kantokyvyn vaaditun ajan.

Eristetty putken kannatin on pieni komponentti suuressa projektissa, mutta epäonnistunut - murskaantunut eriste, halkeutunut höyrysulku, takertunut liukulevy - voi pakottaa suunnittelemattoman sammutuksen. Olemme tehneet näitä tukia yli vuosikymmenen ajan, toimittaen niitä yli 45 maahan, ja yli 70 % liiketoiminnastamme tulee toistuvilta asiakkailta. Tämä tietue on olemassa, koska käsittelemme jokaista tukea suunniteltuna kokoonpanona, emme varastotuotteena. Lähetä meille putkiaikataulusi ja eristystiedot. Palautamme mitoitetun ehdotuksen ja kiinteän hinnan päivän sisällä.
