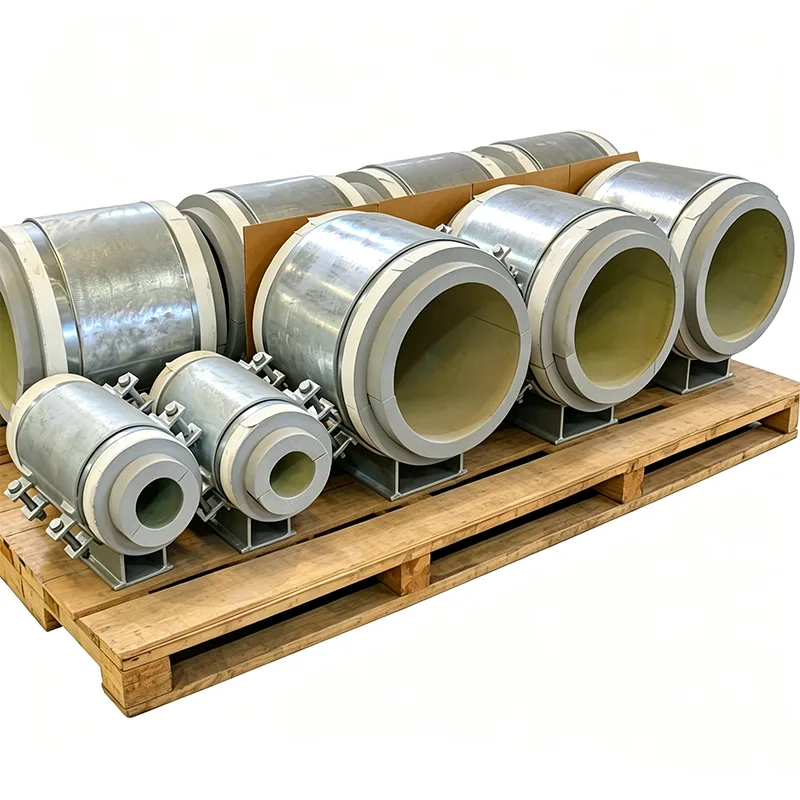

Pohjaan asennetut esieristetyt putkituet

Kentällä valmistettu eristys putkitukien ympärillä luo heikkoja kohtia kaikissa esieristetyissä järjestelmissä. Yangzhou Tianshunin pohjaan asennetut esieristetyt putkituet toimitetaan yhtenä tehdasvalmisteisena yksikkönä, jossa on täysin kapseloitu eristelohko, integroitu höyrysulku ja valinnaiset liukulevyt – leikkaavat työmaatyötä, poistavat lämpösiltoja ja nopeuttavat asennusta. Pyydä tarjous, lähetä eristysspesifikaatiosi tai keskustele projektisi vaatimuksista.

Esieristetyssä putkihankkeessa – kaukolämpö-, jäähdytysverkot tai teollisuuden kuuma- ja kylmälinjat – eristysjärjestelmä on vain niin vahva kuin sen heikoin kohta. Tukipaikat ovat yleensä se heikko kohta. Putken kengän ympärillä tapahtuva eristys kentällä, lohkomateriaalin leikkaaminen mittoihin ja höyrysulun tiivistäminen hankalaan paikkaan vie aikaa, riippuu suuresti asentajan taidosta, ja sitä on vaikea tarkastaa kunnolla verhouksen jälkeen.

Pohjaan asennetut esieristetyt putkituet eliminoivat työmaatyön. Kantava eristyslohko on tehtaalla liimattu metallisen tukirungon sisään ja tiivistetty jatkuvaan vaippaan ennen kuin se lähtee tehtaalta. Kokoonpano saapuu paikan päälle yhtenä asennusvalmiina yksikkönä: ruuvaa se perustukseen tai teräsrakenteeseen, asenna putki ja liitä viereinen putken eristys suoraan tuen sisäänrakennettuun tiivistekaulus. Olemme valmistaneet näitä tukia Yangzhoun tehtaallamme vuodesta 2012 lähtien projekteihin, joissa johdonmukaisuudesta, nopeudesta ja pitkäaikaisesta eristyskyvystä ei voida neuvotella.

Mitä saat yhdestä tehtaalla rakennetusta kokoonpanosta

Jokainen alustaan ​​asennettu esieristetty putkituki koostuu kolmesta integroidusta kerroksesta:

Jäykkä teräksinen pohjalevy, jossa on valmiiksi poratut ankkuripulttireiät, mitoitettu rakenteellisen kuormituksen ja seismiset vaatimukset.

Suuritiheyksinen eristyslohko, valittu käyttölämpötilan mukaan, vangittu täysin metallirunkoon. Kuumissa palveluissa 140°C asti käytämme tyypillisesti korkeatiheyspolyuretaania (PUR) tai polyisosyanuraattia (PIR). Jäähdytetyssä vedessä ja pakkassovelluksissa käytetään umpisoluista solulasia tai PIR:ää, jolla on matalan lämpötilan käyttöluokitus.

Putken kehto tai satula, joka jakaa kuorman eristyslohkoon, mekaanisesti kiinnitetty estämään pyörimisen tai nostamisen. Teline on suunniteltu siten, että sen säde vastaa putken ulkohalkaisijaa ja sisältää suojakalvon pinnoitteen vaurioitumisen estämiseksi.

Koko metallikokoonpano on vakiona kuumasinkitty, ja ruostumatonta terästä on saatavana syövyttäviin ympäristöihin. Koska eristyslohko on liimattu valvotuissa tehdasolosuhteissa, puristuskuormitusrata on täysin kohtisuorassa, eikä siinä ole ilmarakoja, jotka mahdollistaisivat konvektiivisen lämpöhäviön tai kosteuden kulkeutumisen ajan myötä.

Ei lämpösiltoja, ei höyryvuotoja

Tämän tuen ominaispiirre on, että teräksinen pohjalevy ja putkiteline eivät koskaan kosketa toisiaan. Eristyslohko kantaa koko putken painon ja toimii lämpökatkona. Kylmällä putkella tämä tarkoittaa, että pohjalevyyn tai sen alla olevaan rakenneteräkseen ei muodostu huurretta. Kuumassa putkessa se tarkoittaa, että lämpöä ei menetetä perustukselle.

Höyrysulkua varten valmistamme tuen kehän ympärille integroidulla metallitiivistelaipalla. Paikalla kiinnitettävä putken eristysvaippa – olipa kyseessä sitten kierretty metallilevy tai lämpökutistuva holkki – osuu tätä laippaa vasten ja on tiivistetty liimalla tai teipillä, mikä luo jatkuvan, tarkastettavan höyrytiivisteen. Esileikkaamme myös toissijaisen eristeen tukirungon ympäriltä, ​​jotta työmaatyöntekijöiden ei tarvitse muuttaa eristyssegmenttejä lennossa.

Kun liikettä on tapahduttava tukipalvelussa

Monissa esieristetyissä linjoissa putken täytyy liukua tuen läpi, kun se laajenee ja supistuu. Voimme integroida matalakitkaisen liukupinnan alustaan ​​asennettuun tukeen vaarantamatta eristystä. Kiillotettu ruostumaton teräslevy on liimattu eristyslohkon alapuolelle, ja pohjalevyn päällä on PTFE- tai grafiittityyny. Koko liukukokoonpano on suljettu tiivistetyn tukirungon sisään, joten pöly tai kosteus ei pääse liukupinnoille. Suunniteltu liikealue on laskettu vastaamaan putken jännitysanalyysiäsi runsaalla turvamarginaalilla.

Tuotteen laatua vastaava dokumentaatio

Jokainen esieristetty tukitilaus Tianshunilta sisältää:

EN 10204 Tyypin 3.1 materiaalisertifikaatit kaikille rakenneteräksille ja pulteille.

Eristysmateriaalien tiedot, joissa on lueteltu lämmönjohtavuus, puristuslujuus ja vesihöyrynläpäisevyys suunnittelulämpötilassa.

Mittatarkastusraportit, jotka vahvistavat lohkon paksuuden, pohjalevyn mitat sekä kokoonpanon kokonaiskorkeuden ja kohdistuksen.

Tehdastuotantotietueet osoittavat ympäristöolosuhteet liimauksen ja kovettumisen aikana, jotka ovat kriittisiä pitkäaikaisen tarttuvuuden eheydelle.

Tyypilliset sovellukset

Kaukolämpö- ja -jäähdytysverkot, joissa esieristetyt sidottu putkijärjestelmät ovat vakiona

Haudatut ja maanpäälliset esieristetyt putkitelineet teollisuuslaitoksissa

LNG- ja kryogeeniset putkistot, joissa tehtaalla tiivistetty höyrysulku vähentää merkittävästi käyttöönottoviiveitä

Elintarvike- ja lääkelaitokset, jotka vaativat hygieenisiä, puhdistettavia tukipintoja

Kaikki projektit, joissa eristystyön vähentäminen paikan päällä on mitattavissa oleva kustannus- ja aikatauluhyöty

Miksi valita Tianshun esieristetyille tuille?

Emme käsittele eristystä jälkikäteen, emmekä vain täytä lohkoa tavalliseen kenkään. Oma insinööritiimimme ottaa putkikoot, eristystiedot ja rakenteelliset kuormitukset ja konfiguroi jokaisen tuen niin, että eristyslohko toimii sallituissa puristusjännityksissä, työmaahenkilöstö voi suorittaa höyrysulun ilman improvisaatiota ja pohjalevy sopii siviili- tai rakenneteräskokoonpanoasi. Tämä suunnittelun etusijalla oleva lähestymistapa yhdistettynä 14 vuoden kokemukseemme ja yli 70 %:n toistuvaan tilaukseen varmistaa, että saat tuen, joka pitää lämmön siellä, missä se kuuluu, ja kondenssiveden poissa.

FAQ

K: Voidaanko eristyslohko vaihtaa, jos se on vaurioitunut?

V: Se on sidottu ja kapseloitu, mikä tekee kentän vaihtamisesta epäkäytännöllistä. Suosittelemme varakokoonpanon tilaamista kriittisiin kohteisiin. Vankka teräsrunko minimoi vaurioitumisriskin käsittelyn aikana.

K: Minkä lämpötila-alueen nämä tuet kattavat?

V: -196°C - +140°C tavallisille PIR/solulasiyhdistelmille. Korkeammissa lämpötiloissa voidaan käyttää kalsiumsilikaattilohkoja.

K: Pitääkö minun toimittaa oma liukulevy?

V: Ei. Voimme integroida liukulevyn valmistuksen aikana, jolloin liukupinta pysyy tiivistettynä tukirungon sisällä.

K: Kuinka tiivistän putken eristeen tukeesi?

V: Tarjoamme metallisen tiivistekauluksen kaikkialle tuen ympärille. Työmaatiimi yksinkertaisesti puskee putken eristysvaipan tähän kaulukseen ja tiivistää sen työmaastandardin mukaisella teipillä tai mastiksilla.

K: Mitä standardeja sovelletaan?

V: Teräksen valmistus MSS SP-58/69:n mukaan. Eristyslohkot ovat standardin EN 14305 (solulasi) tai EN 13165 (PUR/PIR) mukaisia. Voimme myös täyttää kaukolämpöputkien erityiset projektikoodit, kuten EN 253.
