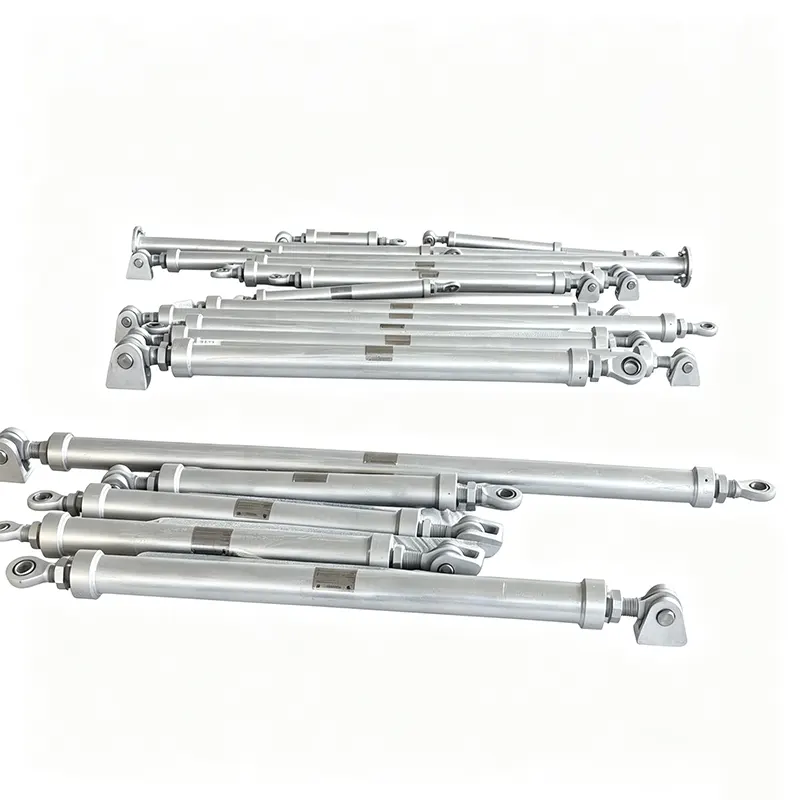

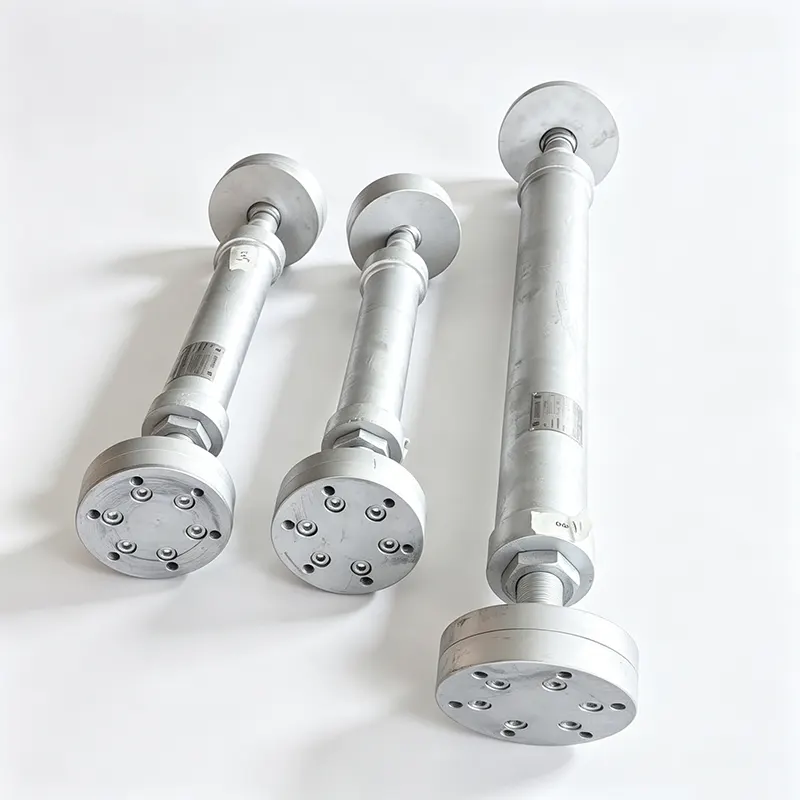

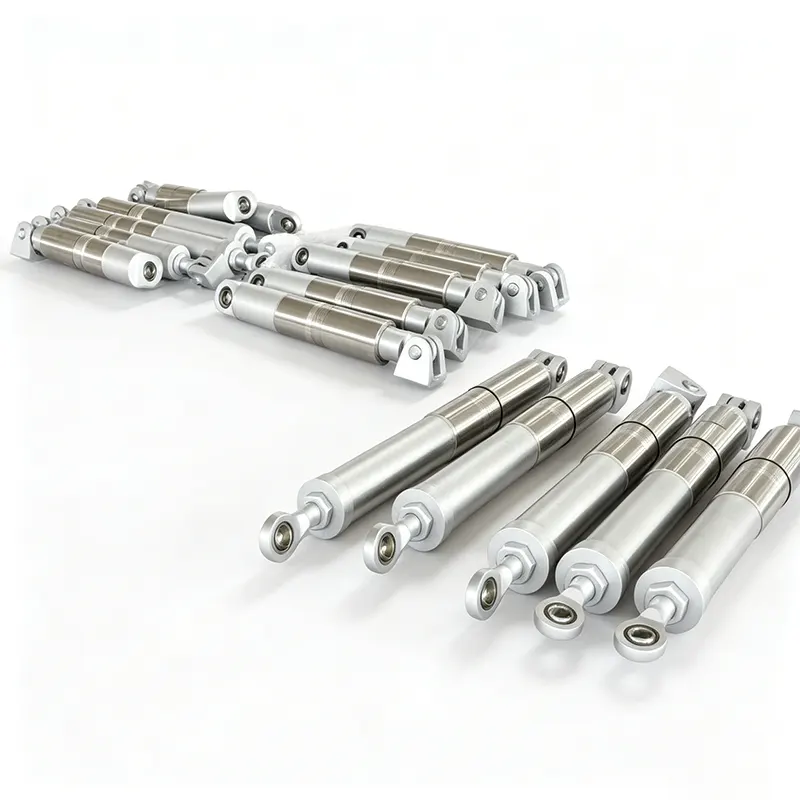

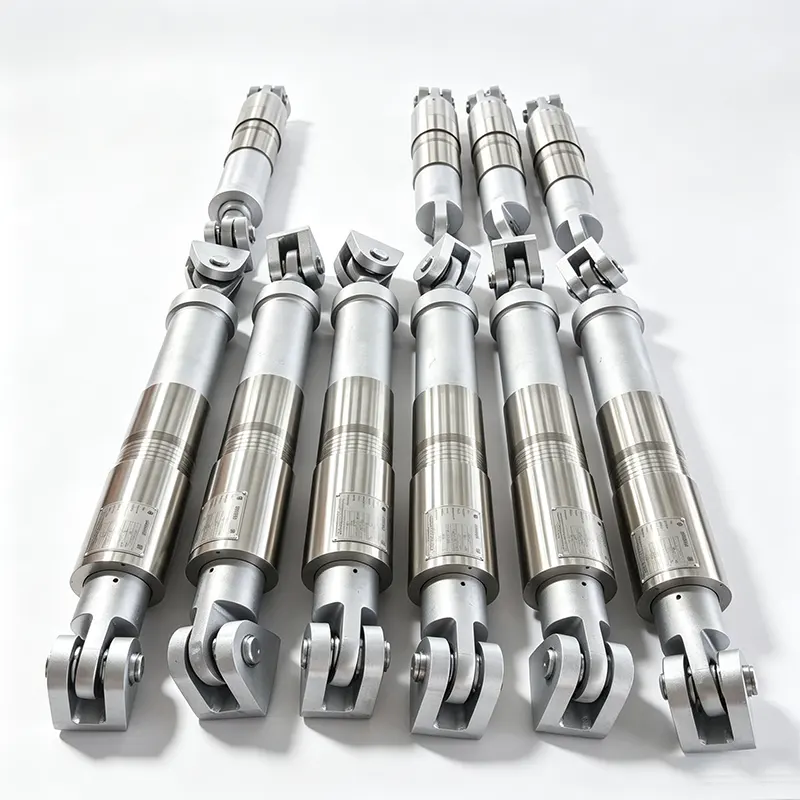

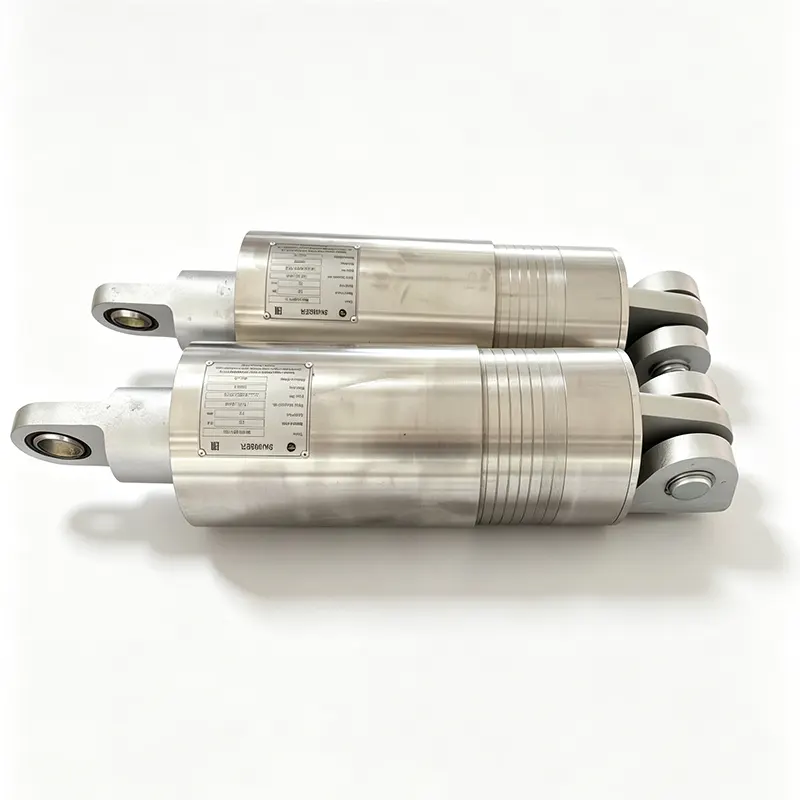

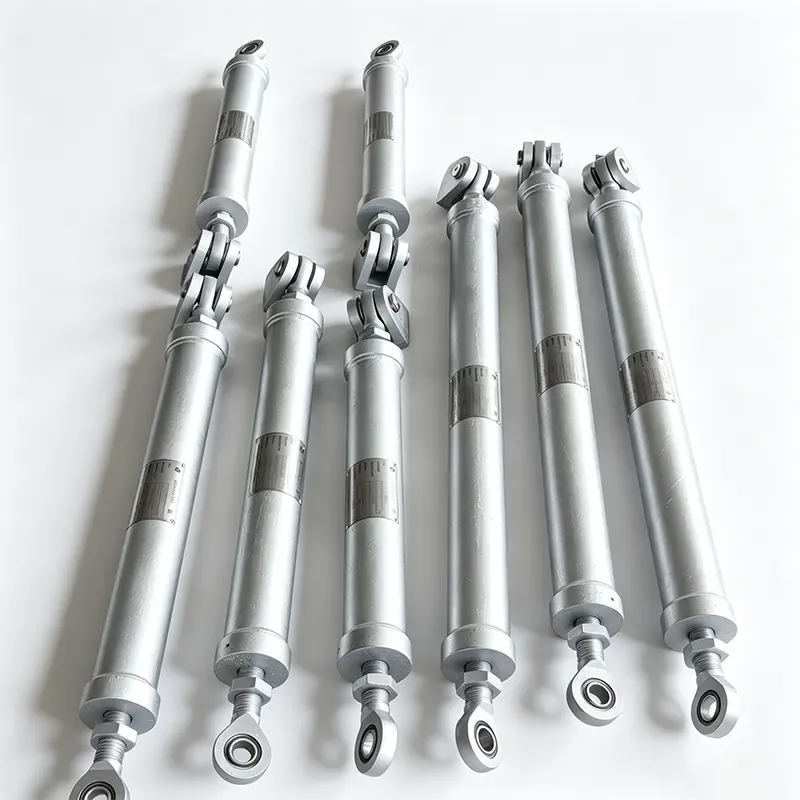

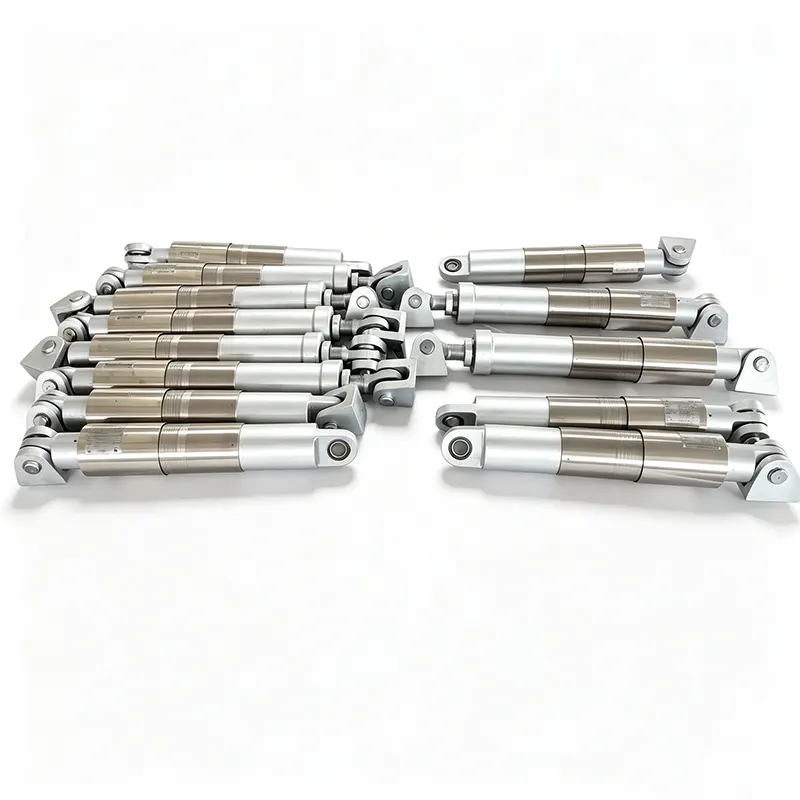

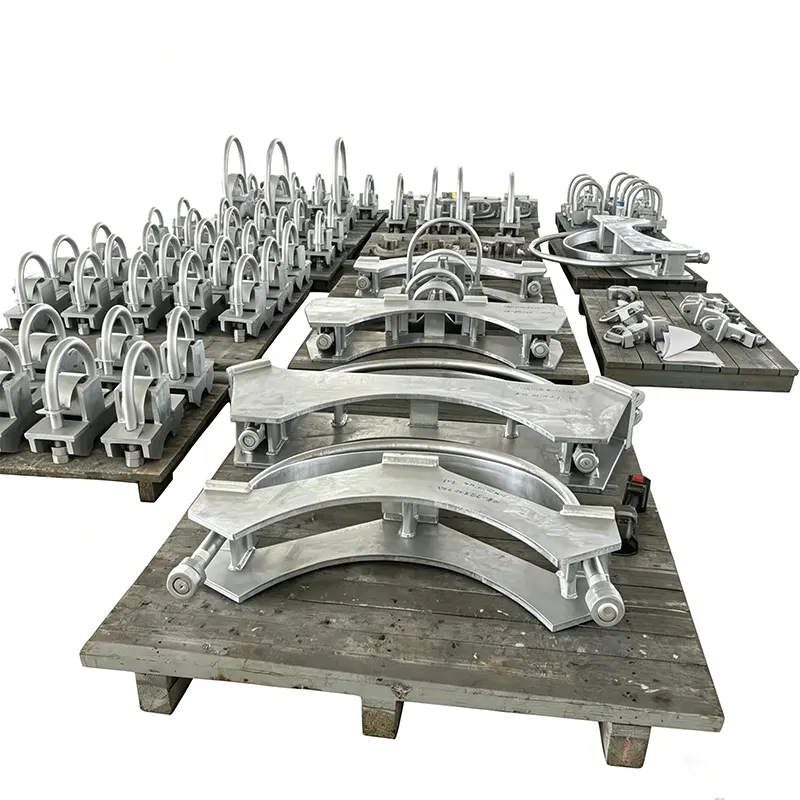

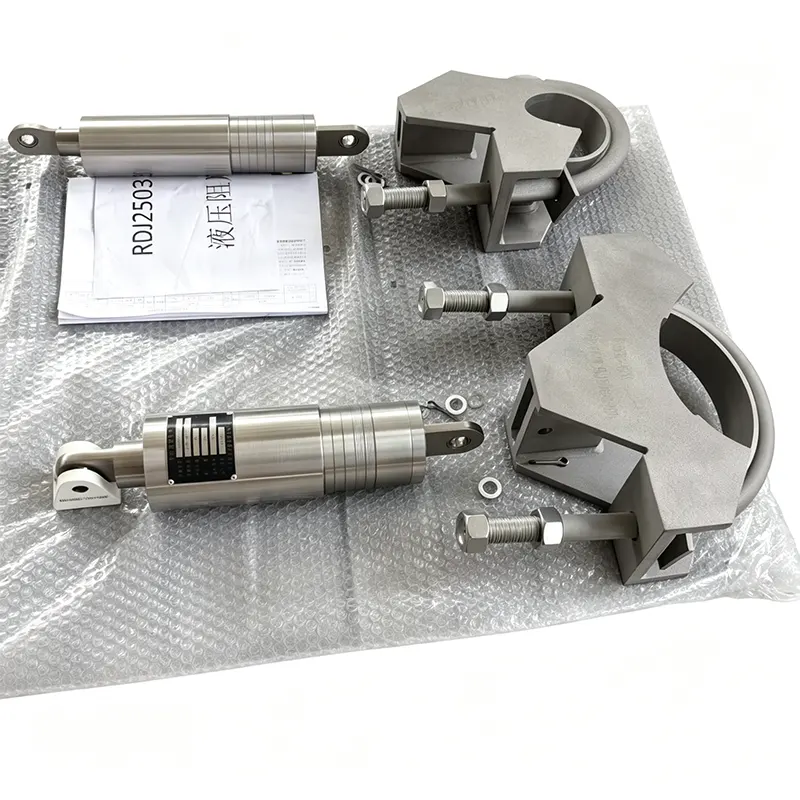

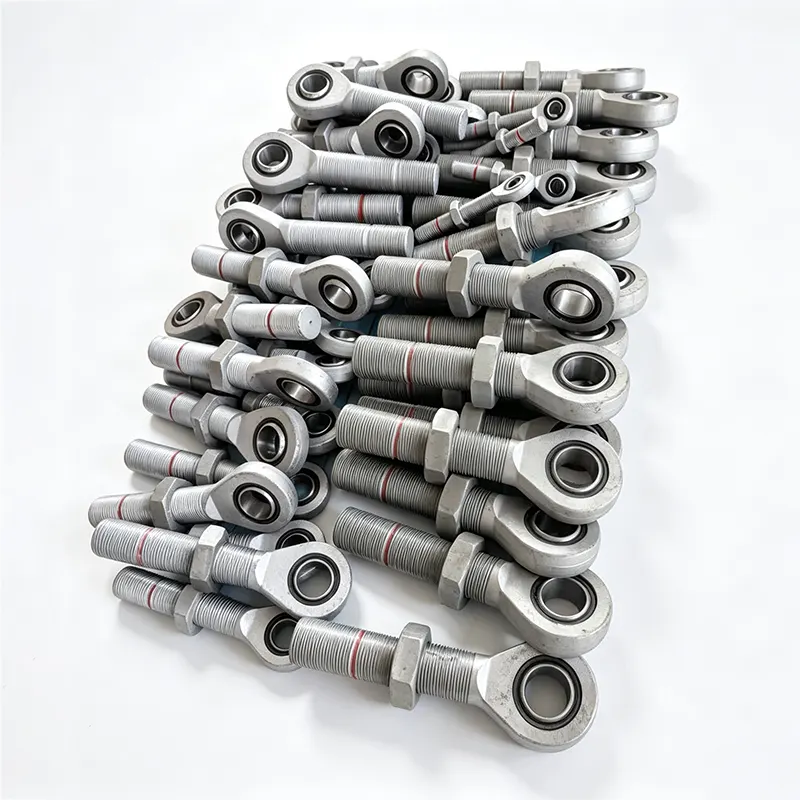

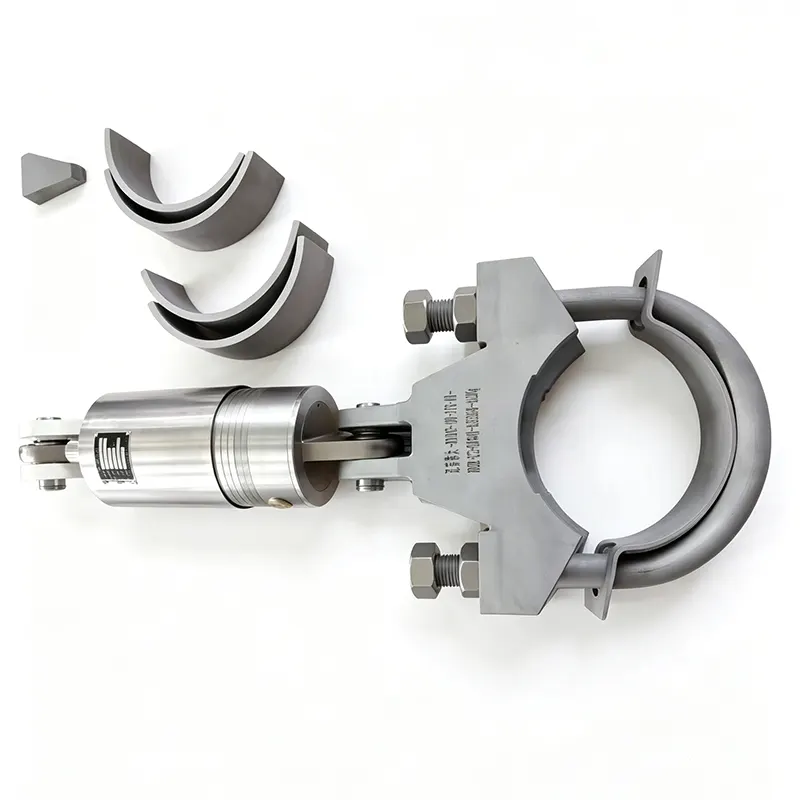

Hydrauliset sulkimet putken kiinnitykseen

Yangzhou Tianshun on toimittanut hydraulisia sulkulaitteita voimantuotanto-, petrokemian- ja ydinlaitoksille vuodesta 2012. YZN-sarjan snubberimme toimivat yli 45 maassa, ja niiden taustalla on 35 000 m²:n tehdas, yli 100 ammattitaitoista henkilökuntaa ja ISO 9001:2015 -sertifioitu laatujärjestelmä.

Kuinka hydraulinen snubber suojaa putkia

Hydraulinen snubber on nopeudelle herkkä rajoitin. Normaaleissa käyttöolosuhteissa lämpölaajeneminen ja supistuminen saavat putken liikkumaan hitaasti. Hydraulic Snubbers for Pipe Restraint seuraa tätä liikettä käytännöllisesti katsoen ilman vastusta ja toimii paljon kuin vapaasti liukuva tuki. Kun putki kiihtyy äkillisesti - vesivasaran, varoventtiilin purkamisen, seismisen toiminnan tai pumpun laukaisun seurauksena - sisäinen venttiili sulkeutuu sekunnin murto-osassa. Snubberista tulee tällöin lähes jäykkä tuki, joka siirtää dynaamisen kuorman rakennuksen rakenteeseen tai ankkuripisteeseen ja estää putken siirtymisen, joka muuten voisi aiheuttaa iskuvaurioita, ylikuormitusta tai väsymisvaurioita.

Kriittinen ero on nopeuskynnys. Hitaat liikkeet kulkevat rajoituksetta. Nopeat liikkeet estetään. Tämä mahdollistaa putkijärjestelmän joustavuuden säilyttämisen jatkuvia lämpösyklejä varten samalla kun se saa välittömän rajoituksen vain tarvittaessa.

YZN-sarjan suunnittelu ja ominaisuudet

Näkyvä asennon ilmaisin

Selkeä mekaaninen ilmaisin snubber-rungossa näyttää käytettävissä olevan iskualueen molempiin suuntiin. Huoltoryhmät voivat tarkistaa yhdellä silmäyksellä, toimiiko yksikkö suunnitellulla matkalla vai vaatiiko säätöä irrottamatta laitetta.

Kompakti ja symmetrinen rakenne

Symmetrinen asettelu yksinkertaistaa asennuksen suuntaa ja vähentää virheellisen asennuksen todennäköisyyttä. Sen kompakti kuori sopii ahtaisiin putkitelineisiin ja ruuhkaisiin paikkoihin, joihin ei voida sijoittaa suurempia jousia tai jäykkiä tukia.

Pieni kitka ja lyhyt lukitusaika

Sisäinen kitka on minimoitu tarkan koneistuksen ja tiivisteiden valinnan ansiosta. Dynaaminen vasteaika, aika nopean liikkeen alkamisesta täyteen lukitukseen, pidetään erittäin lyhyenä. Näin varmistetaan, että putkessa on mitätön siirtymä ennen kuin snubber kytkeytyy, mikä on kriittistä herkkien laitteiden, kuten turbiinien liitäntöjen ja paineastian suuttimien, suojaamiseksi.

Korkea lukitusvoima

Lukittuina putkien rajoittimen hydrauliset jarrut kestävät huomattavia veto- ja puristuskuormia ilman perääntymistä. Dynaamisen vasteen aikana syntyvä vaimennusvoima on verrannollinen nopeussyötteeseen ja voidaan määrittää vaadittuun suunnittelukuormaan asti putken jännitysanalyysin vaatimusten mukaisesti.

Tiivisteen ja materiaalien yhteensopivuus

Tiivisteet on valittu pitkän aikavälin yhteensopivuuden vuoksi hydraulinesteen ja ulkoisen laitoksen kanssa. Nesteväliaine, tyypillisesti erittäin stabiili silikoniöljy, säilyttää tasaisen viskositeetin koko käyttölämpötila-alueella. Tiivistemateriaalit kestävät vanhenemista ja vuotoja, mikä edistää pitkää huoltovapaata käyttöikää.

Tekninen laajuus

Kaikki arvot on mukautettu erityiseen putkien kuormitustapaukseen ja projektin vaatimuksiin. Epätyypilliset iskut, kuormitusluokat ja liitäntätyypit valmistetaan asiakkaan piirustusten mukaan.

Laadunvalvonta ja testaus

Jokaiselle YZN-hydrauliselle snuberille suoritetaan toiminnallinen hyväksymistesti ennen toimitusta. Erillinen testipenkki käyttää hidasta pyöräilyä varmistaakseen vapaan liikkeen, simuloi sitten nopeaa siirtymää lukituksen vahvistamiseksi ja tuloksena olevan kantavuuden mittaamiseksi. Paineraja testataan ja iskunosoittimen toiminta validoidaan. Testitiedot säilytetään ja ne voidaan toimittaa lähetyksen mukana.

Painetta sisältävien osien ja hydraulinesteen materiaalin jäljitettävyys säilyy. Ydinsovelluksissa sovelletaan vaadittuja laadunvarmistusohjelmia, mukaan lukien ASME:n kattila- ja paineastiakoodin III osan soveltuvien kohtien noudattaminen ja asiakaskohtaiset lisävaatimukset. ISO 9001 -sertifioitu järjestelmämme ohjaa kaikkia toimenpiteitä raaka-aineiden vastaanottamisesta lopputarkastukseen.

Yli 70 % tilauksistamme tulee pitkäaikaisilta toistuvilta asiakkailta, jotka luottavat snubberidemme jatkuvaan suorituskykyyn useissa projekteissa.

Jos hydraulisia sulkuja käytetään putken kiinnittämiseen

YZN-sarja asennetaan kriittisiin putkistojärjestelmiin, joissa lämpöjoustavuuden ja välittömän dynaamisen rajoituksen yhdistelmästä ei voida neuvotella.

Ydinvoimalat

Päähöyry, syöttövesi ja turvallisuuteen liittyvät putket. Snubbers suojaavat seismiset tapahtumat ja putken katkeamisen dynaamiset vaikutukset sallien samalla suuret lämpöliikkeet normaalin käytön aikana. Täydelliset materiaali- ja testidokumentaatiopaketit ovat vakiona.

Lämpövoimalaitokset

Kattiloiden syöttövesilinjat, höyrynpoistoputket ja turbiinien ohitusjärjestelmät. Snubbers vähentävät ohimeneviä kuormituksia venttiilin toiminnasta ja estävät putken piiskaamista.

Petrokemian ja jalostamot

Prosessiputket FCCU:ssa, reformereissa ja kompressoriasemissa. Snubbers käsittelee kaksivaiheisen virtauksen aiheuttamaa tärinää ja satunnaisia ​​räjähdyskuormia samalla kun ne sopivat lämpösykleihin.

Terästehtaat ja teollisuuskaasujärjestelmät

Kuumapuhallusuunit ja happiputket kokevat nopeita lämpötransientteja ja tärinää. Hydrauliset snubbers ylläpitävät putkien kohdistusta rajoittamatta lämmön kasvua.

Pumppu- ja kompressoriasemat

Purkauslinjat ovat alttiina pulsaatiolle tai vesiiskulle. Snubbers toimivat nopeudelle herkkinä rajoittimina ja estävät laippojen ja tukien rasituksen.

Usein kysytyt kysymykset

Miten hydraulinen snubber eroaa jäykästä tuesta tai jousituesta?

Jäykkä tuki lukitsee putken paikoilleen ja estää kaiken lämpöliikkeen, mikä voi johtaa liialliseen rasitukseen putkistoon ja liitettyihin laitteisiin. Jousituki kantaa painovoiman kuormia, mutta ei rajoita dynaamisia voimia. Hydraulinen snubber täyttää molemmat tarpeet: se sallii hitaan lämpölaajenemisen ja supistumisen vapaasti, sitten lukkiutuu millisekunnissa, kun putken nopeus ylittää esiasetetun kynnyksen. Tämä tarjoaa dynaamisen rajoituksen juuri silloin, kun sitä tarvitaan tinkimättä lämpöjoustavuudesta.

Mikä määrittää lukitusnopeuden asetuksen ja voiko sitä säätää?

Lukitusnopeuden kynnys asetetaan putken suurimman odotetun lämpölaajenemisnopeuden ja pienimmän nopeuden mukaan, joka syntyisi dynaamisesta tapahtumasta, kuten vesivasarasta tai seismisestä shokista. Insinöörimme tarkistavat projektin putken jännitysanalyysin määrittääkseen arvon, joka pitää snubberin vapaana normaalin käytön aikana, mutta tarjoaa täyden rajoituksen transientin aikana. Kynnys on asetettu tehtaalla ja testattu toiminnallisesti testipenkissä; Jos käyttöolosuhteet muuttuvat, asetus voidaan kalibroida uudelleen laitoksessamme.

Millaista huoltoa hydraulinen snubber tarvitsee käyttöikänsä aikana?

Suosittelemme säännöllistä toimintatestausta sen varmistamiseksi, että yksikkö liikkuu edelleen ilman vastusta hitaalla siirrolla ja lukkiutuu oikein nopeassa liikkeessä. Voima- ja prosessilaitoksissa tämä tarkistus tehdään yleensä 3-5 vuoden välein tai laitoksen huolto-ohjelman mukaan. Tiivistealueen ja iskunosoittimen silmämääräinen tarkastus on suoraviivaista. Jos yksikkö kaipaa kunnostusta, tarjoamme tehdaspalveluita, mukaan lukien nesteiden vaihdon, tiivisteiden vaihdon ja uudelleensertifioinnin.

Kestävätkö YZN-snubberit ulkoasennuksen tai syövyttäviä kasviympäristöjä?

Kyllä. Vakiosylinterissä on korroosionkestävä pinnoite, joka sopii useimpiin ulkokäyttöön. Rannikko-, offshore- tai kemiallisesti aggressiivisissa olosuhteissa voimme toimittaa sylinterin ruostumattomasta teräksestä ja valita männänvarren pinnoitteet ja tiivistemateriaalit erityisesti näihin olosuhteisiin. Neuvomme mielellämme materiaalin valinnassa työmaaympäristön ja lämpötila-alueen perusteella.

Mitä asiakirjoja toimitetaan ydin- tai turvallisuuskriittisille sovelluksille?

Tarjoamme täydellisen materiaalin jäljitettävyyden painetta pidättäville komponenteille, sertifioidut tehtaan testiraportit, hydraulinesteen sertifioinnin, toimintatestipöytäkirjat ja vakuutuksen sovellettavien koodien noudattamisesta. Projektin vaatiessa dokumentaatio täyttää ASME Section III tai muut ydinvoimastandardit. Laatujärjestelmämme auditoidaan säännöllisesti, ja voimme toteuttaa lisätarkastuksia ja dokumentointivaatimuksia.

Tekninen tuki ja palvelu

Oikean snubberin valinta putken kiinnityssovellukselle sisältää kuormitustiedot, odotetun lämpöliikkeen ja lukitusnopeuden kynnyksen. Suunnittelijamme työskentelevät putkisi jännitysraporttien avulla varmistaakseen oikean koon ja asetuksen. Asiantuntijat vastaavat tiedusteluihin 24 tunnin sisällä ja antavat teknisiä suosituksia viipymättä.

Räätälöidyt kokoonpanot – ei-standardi isku, erikoismateriaalit syövyttäviä ympäristöjä varten tai ydinluokan dokumentaatio – käsitellään rutiinitilauksina, ei poikkeuksina. Toimituksen jälkeen annamme asennusohjeita ja huoltoneuvoja, mukaan lukien suosituksia säännöllisistä toiminnallisista testauksista varmistaaksemme jatkuvan luotettavuuden koko käyttöiän ajan.

Yangzhou Tianshun Pipeline Technology Co., Ltd.

35 000 m²:n laitos Jiangsussa, Kiinassa – vientiä yli 45 maahan.

Hydrauliset sulkimet, jotka lukittuvat vain, kun putki sitä tarvitsee, ja pysyvät poissa tieltä muun ajan.
