Viritetty Mass Damper

Viritetty massavaimennin, jota usein kutsutaan TMD:ksi tai harmoniseksi vaimentimeksi, on toissijainen massa-jousivaimenninjärjestelmä, joka on kiinnitetty rakenteeseen suuren värähtelyamplitudin pisteessä. Sen tehtävänä on vastustaa resonanssiliikettä. Kun tuuli, jalankulkuliikenne tai koneet herättävät jonkin rakenteen luonnollisista taajuuksista, TMD värähtelee vastakkaisesti vetäen mekaanista energiaa pois primäärirakenteesta ja haihduttaen sen lämpönä. Tuloksena on huomattava heilahtelun, kiihtyvyyden ja siirtymän väheneminen, mikä parantaa matkustajien mukavuutta, suojaa rakenteettomia osia ja pidentää väsymisikää.

Yangzhou Tianshun toimittaa viritettyjä massavaimentimia rakennuksiin, siltoihin, teollisuuspinoihin ja hoikkiin arkkitehtonisiin kohteisiin. Suunnittelu- ja valmistustyötä tukee yli kahden vuosikymmenen vaimennusteknologian kokemus, joka on toteutettu ISO 9001 -standardin vaatimukset täyttävän laatujärjestelmän alaisuudessa.

Kuinka kolme komponenttia viritetään rakenteeseen

TMD toimii, koska kolme parametria - massa, jäykkyys ja vaimennus - on säädetty vastaamaan isäntärakenteen dynaamisia ominaisuuksia.

Massa on mitoitettu osaksi kohdevärähtelytilan modaalimassasta. Tyypilliset massasuhteet vaihtelevat 0,5–5 % modaalimassasta riippuen käytettävissä olevasta tilasta, vaaditusta suorituskyvystä ja rakenteellisista rajoituksista. Suurempi massa vähentää yleensä enemmän tärinää, mutta se myös lisää painovoimaa lattiaan tai runkoon.

Tavallisesti kierrejousien tai lehtijousien aikaansaama jäykkyys valitaan siten, että TMD:n luonnollinen taajuus on lähes sama kuin hankala rakenteellinen taajuus. Joskus otetaan käyttöön pieni tarkoituksellinen offset tehollisen kaistanleveyden laajentamiseksi. Kun rakenne alkaa resonoida, TMD-massa värähtelee lähes samalla taajuudella, mutta epävaiheessa, synnyttäen inertiavoiman, joka työntää takaisin rakenteen liikettä vastaan.

Vaimennuselementti - usein viskoosinen vaimennin tai pyörrevirran vaimennin - ohjaa TMD:n oman värähtelyn amplitudia ja määrittää, kuinka paljon energiaa voidaan poistaa sykliä kohden. Liian vähäinen vaimennus antaa terävän mutta kapean vasteen; liian paljon lukitsee massan ja peruuttaa edun. Optimaalinen vaimennussuhde lasketaan massasuhteen ja halutun suorituskyvyn perusteella kiinnostavalla taajuusalueella.

Kun nämä kolme parametria on asetettu oikein, TMD toimii ilman ulkoista virtalähdettä, venttiileitä tai ohjaussignaaleja. Se reagoi automaattisesti aina, kun rakenne siirtyy resonanssiin, ja se pysyy lepotilassa ei-kriittisissä olosuhteissa.

Suunnittelu- ja valmistustapa

Jokainen toimittamamme TMD on projektikohtainen kokoonpano. Aloitamme rakenteen modaalisella analyysillä - luonnolliset taajuudet, moodimuodot ja modaalimassat - jotka yleensä toimittaa tietueen rakennesuunnittelija. Näistä tiedoista valitsemme massan, laskemme tarvittavan jousen jäykkyyden ja määrittelemme vaimennusominaisuudet, jotka vähentävät määritellyn kiihtyvyyden tai siirtymän.

Massarunko valmistetaan tyypillisesti teräslevyistä, jotka on pultattu tai hitsattu kompaktiksi lohkoksi. Jouset tilataan erikoisvalmistajilta täsmälleen vaaditun nopeuden ja väsymisajan mukaan. Vaimennus voidaan saavuttaa nestemäisten viskoosien elementtien, viskoelastisten tyynyjen tai magneettisten pyörrevirtajärjestelmien avulla iskun, käyttöiän ja huoltotoiveiden mukaan. Kaikki komponentit kootaan ja kohdistetaan jäykkään tukikehykseen, joka sitten kiinnitetään rakenteeseen.

Kantavien osien materiaalin jäljitettävyys ylläpidetään ja jousisertifikaatit sisältyvät dokumentaatiopakettiin. Ennen toimitusta tarkistamme kootun TMD:n luonnollisen taajuuden ja vaimennussuhteen testilaitteessa. Tuotteen mukana toimitetaan raportti, joka vahvistaa, että laite täyttää suunnittelutavoitteet.

Tekninen laajuus

Erittäin matalataajuisiin sovelluksiin, kuten korkeisiin savupiippuihin tai näkötorneihin, voidaan toimittaa heilurityyppisiä TMD:itä, joissa painovoimaa palauttava voima tarjoaa tarvittavan jäykkyyden.

Missä viritetyillä massavaimentimilla on mitattavissa oleva ero

Sillat ja pylväät

Pitkäjänteiset kävelysillat ja tiesillat ovat herkkiä jalankulkijoiden aiheuttamalle sivusuuntaiselle heilahtelulle ja tuulen aiheuttamalle tärinälle. Kannen alle tai pilonin sisään asennettu TMD vähentää kiihtyvyyttä tasolle, joka tuntuu mukavalta ja estää kaapeleiden ja liitosten väsymisen.

Korkeat hoikat rakenteet

Savupiiput, televisiotornit ja näkötornit kokevat pyörteiden leviämistä ja puuskien aiheuttamaa sivutuulen tärinää. TMD kriittisen tilan anti-solmun yläosassa tai lähellä leikkaa amplitudia ja suojaa rakenteellista kuorta.

Jalankulkurakenteet

Portaat, auditorioparvekkeet ja kävelysillat, jotka ovat innostuneet kävelystä, juoksusta tai rytmisestä väkiliikkeestä, voidaan virittää TMD:llä. Massa, jouset ja vaimennin ovat usein kätkettyinä käytävän alle tai alakattoon.

Teollisuusrakennukset ja laitealustat

Tuulettimet, kompressorit, sentrifugit ja muut pyörivät koneet luovat tasaisen värähtelyn tunnetuilla taajuuksilla. Vaimentimen virittäminen laitteen toimintanopeudelle tai lattian resonanssitaajuudelle estää tärinän leviämisen viereisille alueille ja vähentää putkiliitäntöjen ja sähkökaappien huoltoa.

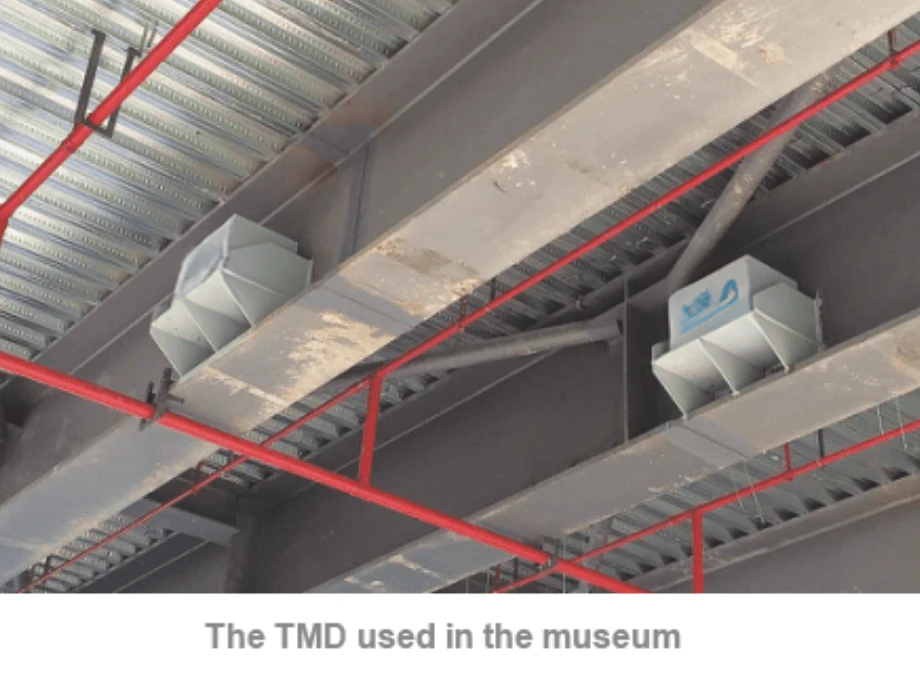

Rakennuksen lattiat, joissa on suuret jännevälit

Toimistolattiat, kuntosalit ja konserttisalit, joissa on matala luonnollinen taajuus, voivat tuntua pomppivilta, kun väkijoukkoja liikkuu rytmissä. Katon tyhjiöön tai korotetun lattian alle asennettu TMD vaimentaa liikettä muuttamatta arkkitehtonista asettelua.

Usein kysytyt kysymykset

Kuinka määrität oikean koon ja virityksen TMD:lle?

Rakennusinsinööri tarjoaa modaalianalyysitulokset: luonnolliset taajuudet, moodimuodot ja modaalimassat. Sitten lasketaan massa, jäykkyys ja vaimennus käyttämällä vahvistettuja virityskaavoja. Jos kenttämittauskampanja tarvitaan valmiiden taajuuksien tarkistamiseen, voimme tukea tätä prosessia ja hienosäätää TMD:tä ennen lopullista käyttöönottoa.

Voiko TMD toimia useilla tärinätiloilla?

Yksi TMD on viritetty yhdelle tietylle taajuudelle. Jos useat tilat tarvitsevat ohjausta, voidaan asentaa useita TMD:itä, joista jokainen on kohdistettu eri taajuudelle. Vaihtoehtoisesti pienempien TMD:iden hajautettu joukko voi kattaa laajemman taajuuskaistan.

Vaatiiko TMD huoltoa?

Mekaaniset komponentit, kuten jouset ja laakerit, tulee tarkastaa silmämääräisesti säännöllisin väliajoin, ja ominaistaajuus voidaan tarkistaa säännöllisesti kannettavilla kiihtyvyysantureilla. Vaimennuselementit, varsinkin jos ne ovat tiivistettyjä nestepellejä, ovat tyypillisesti huoltovapaita niiden suunniteltua käyttöikää varten. Toimitamme jokaisen toimituksen yhteydessä tarkastusaikataulun.

Vaikuttaako TMD:n lisääminen rakennuksen staattiseen kuormitukseen?

Kyllä, TMD lisää tiivistetyn kuolleen kuorman, joka vastaa sen massaa. Rakennusinsinöörin tulee ottaa tämä huomioon lattia- tai runkosuunnittelussa. Annamme tarkan painon, jalanjäljen ja kiinnitystiedot suunnitteluprosessin alussa, jotta paikalliset vahvistukset voidaan tarvittaessa lisätä.

Mikä on mukautetun TMD:n tyypillinen toimitusaika?

Toimitusajat riippuvat massan koosta ja pellin tyypistä. Referenssinä voidaan mainita, että 500–5000 kg:n standardi TMD voidaan rakentaa ja testata 10–14 viikossa. Suuremmat tai laajaa pätevyystestausta vaativat yksiköt voivat kestää kauemmin, minkä vahvistamme tarjousvaiheessa.

Työskentely Tianshunin kanssa

Lähetä meille modaalitietosi tai kuvaus tärinäongelmasta, niin sovellusinsinööri vastaa työpäivän kuluessa alustavaan TMD-konfiguraatioon ja suorituskykyarvioon. Yhteistyössä projektitiimin kanssa viimeistelemme massageometrian, jousijärjestelyn ja vaimennustyypin niin, että vaimennin sopii käytettävissä olevaan tilaan ja täyttää suorituskykyvaatimukset. Räätälöidyt viimeistelyt, säänkestävät kotelot ja etävalvontalaitteet ovat kaikki osa vakiotarjontaamme.

Tuotannon virstanpylväistämme tiedotetaan avoimesti, ja tarjoamme lopullisen testiraportin, joka vahvistaa valmiit viritysparametrit. Toimituksen jälkeen olemme edelleen käytettävissä käyttöönottotukea ja pitkäaikaista huoltoa varten.

Viritetyt massavaimentimet, jotka liikkuvat liikettä vastaan ​​rauhoittaen rakennetta tarvitsematta yhtään wattia ulkoista tehoa.
